Как самостоятельно сделать подсветку для велосипеда?

Производители

Рынок заполнен различными noname производителями, часто не уступающими известным брендам, но покупка таких изделий – это всегда высокий риск, поэтому, если вы ограничены в средствах, лучше всего остановиться на проверенных фирмах. Вот некоторые из них:

• MagicShine – хороший и недорогой гонконгский бренд;
• CatEye – высококлассный японский производитель, отличающийся качеством диодов;
• Sigma – германский бренд с хорошими и недорогими моделями;
• BBB – нидерландский VIP-производитель;
• Fenix Lights – китайский производитель, зарекомендовавший себя высококачественными фонарями для американского рынка (используют диоды от американской фирмы Cree).

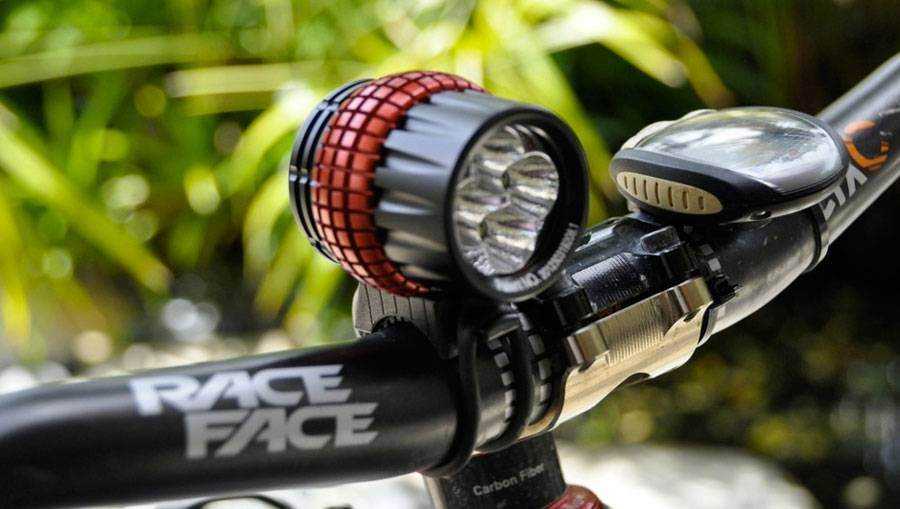

Фонари и фары

Фары таких велов, как MAGNUM M, могут быть разной конструкции и дизайна. Различают их и по способу установки и виду освещения.

Базовые типы велофар — передние и задние. То, что транспортное средство должно быть ими укомплектовано, уже практически стало нормой. Ведь это основная подсветка, которая делает велосипедиста видимым на дороге.

Чтобы осветить путь и обозначить свое присутствие в ночное время, используют передние фары. Для этого подходят фонари не всех типов: хорошо справляются светодиодные, которые при этом доступны по стоимости, и ксеноновые — эти обойдутся дороже.

Какой бренд выбрать: ТОП-10 лучших производителей велосипедов

Задние фары обеспечат безопасность ночью или в плохую погоду — благодаря им велосипедиста будут идентифицировать те, кто едет позади. Такие фонари должны работать в двух режимах — мигающем и постоянном. Как правило, для этих задач ставят светодиодные фонари.

Новая «фишка» в светотюнинге — поворотные фары. Их использование для обозначения маневров комфортнее и безопаснее для велосипедиста и других участников движения.

Светодиодные и неоновые полоски

Сделать байк вроде ONTARIO SPORT более ярким и привлекательным помогут светодиоды и неон. Светодиодная лента представляет из себя гибкую полосу, на которой на равном расстоянии расположены светодиоды. Продается она бобинами, и ее легко поделить на нужные отрезки. Длинные подойдут для апгрейда рамы, а короткие можно установить на обода колес или спицы.

Неоновые трубки понравятся тем, кто предпочитает мягкий, слегка рассеянный свет. Выглядит подобная подсветка эстетично, но издалека ее не разглядишь. Кроме того, трубки легко повредить, а энергии для работы они требуют больше светодиодов.

Светоотражатели

Использование светоотражающих элементов нужно, в первую очередь, для безопасности самого байкера и других транспортных средств. Так, и пешеходам, и велосипедистам рекомендуется в темное время суток одежда с полосками или принтами, отражающими свет автомобильных фар.

Чтобы стать более заметным на дороге, «байкеру» не помешают светоотражающие наклейки на вел. Наклеить их можно на раму, обод или вилку. Кроме безопасности, такой дизайн смотрится стильно и неброско в дневное время.

Для себя: ТОП-10 лучших велосипедов для взрослых

Фосфорные полоски Подсветить велик для красоты или сделать точечную подсветку элементов управления помогут фосфорные полоски. Можно подобрать контрастный с основным цвет, или наоборот — в тон.

Естественное освещение и окна

Самое идеальное освещение – дневное. Поэтому окна на рабочем месте
художника должны быть большими и по возможности выходить на северную сторону
дома.

Почему именно на север? Именно оттуда поступает относительно равномерное
освещение на протяжении всего рабочего дня.

Вследствие чего, вам не придется постоянно передвигать или переносить картину, пряча ее от прямых лучей солнца.

Если же ваши окна выходят на другую сторону, то их периодически нужно будет чем-то затенять, дабы получить оптимальный рассеянный свет.

Рабочее место художника необходимо организовать так, чтобы естественный
источник освещения находился с левой стороны от вас, если вы правша. Либо
справа от вас, если левша.

Попросту говоря, свет должен светить вам в ладонь рабочей руки, а не в ее
тыльную сторону.

Когда вы работаете с цветом, то лучше это делать при естественном
освещении, но без искусственной подсветки все равно никак не обойтись. Особенно
в зимний период времени, когда световой день короток.

Источники питания для фонаря.

Существуют несколько типов источников питания для велофонарей.

• Батарейки разных типов и размеров (AA, AAA, Крона и т.п.)
• Аккумуляторы – встроенные или внешние. Иногда даже с возможностью зарядки от встроенной солнечной панели. Фонари с внешними аккумуляторами обычно самые мощные, но сам аккумулятор нужно крепить дополнительно на велосипеде.
• Генераторы электричества – обычно ставятся на колесо.

Каждый из этих вариантов имеет свои плюсы и минусы. На мой взгляд, самым оптимальным вариантом, с точки зрения стоимости эксплуатации и удобства, являются аккумуляторы.

Устанавливать генератор на велосипед можно, но это подойдёт только для тех, кто совершает длительные велосипедные походы.

Для обычных поездок аккумулятор лучше всего. Единственное, обязательно нужно иметь запасной комплект в велосумке и не забывать их заряжать.

Сделайте свет от вспышки мягче

Существует ряд специальных аксессуаров, которые помогут вам сделать свет от вспышки мягче. Для начала выделим софтбоксы и зонты, которые смягчают свет и делают площадь источника света значительно больше.

Далее стоит обратить внимание на специальные рассеиватели, крепящиеся непосредственно на встроенную вспышку. Такой рассеиватель распространяет свет по помещению, свет отражается о поверхности комнаты и освещает объект

Помните, что именно от размера источника света относительно предмета съемки зависит то, какими качествами будет обладать свет: будет ли он жестким или мягким для конкретного предмета.

Даже используя софтбокс или зонт, помните об этом: чем дальше источник от предмета, тем жестче свет, чем ближе, тем свет мягче.

И чем дальше вы перемещаете источник света относительно предмета съемки, тем больше необходим рассеиватель.

Велосипедная фара своими руками

Изготовить велосипедную фару своими руками это совсем не сложная работа, но для этого нужно большое терпение и хорошая фантазия. Также помимо этого необходимо приобрести инструменты и материалы для изготовления этого аксессуара.

Материал для велофары:

• Три светодиода Luxeon Star на 1 Ватт или 2/3 Ватт или светодиодная лента на силиконе;
• Перечница из нержавеющей стали;
• Тонкий алюминиевый лист (4-6 мм);
• Болты;
• Термоклей или силикон;
• Термопаста;
• Кабель;
• Тройной коллиматор Френа с держателем;
• Резиновая муфта для подсоединения кабеля;
• Акриловое стекло толщиной 1 мм;
• Уплотнительное кольцо с внутренним диаметром 50 мм и толщиной 2 мм;
• Два электролитических конденсатора 1000 uF 16 Ватт.

Также кроме материала понадобится инструмент для рабочего процесса:

• Паяльник мощностью от 25 Ватт;
• Флюс и припой;
• Канцелярский нож;
• Ножницы;
• Кусачки;
• Отвертка – плоская и фигурная;
• Маркер для пометок;
• Дрель;
• Сверло для дрели на 4 мм.

Схемы и инструкции

Перед началом изготовления велофары нужно разработать схему светодиодных фонарей. Внизу на рисунке показана схема велосипедной фары на трех светодиодах и импульсном DC/DC преобразователе на микросхеме LT1932.

Уровень яркости светодиодах обеспечивается за счет диапазона питающего напряжения от 2 до 12 вольт. Максимальный ток через светодиоды составляет 50 мА. Работа генератора осуществляется на частоте 1 Мгц. Дроссель L1 — готовый, допускающий ток не менее 100mA.

Процесс изготовления велофар своими руками

После того как все материалы и инструменты подготовлены, можно приступать к изготовлению фары. Процесс изготовления состоит из следующих действий:

1. Подготовка диска.

Для этого понадобится лист алюминия толщиной 5 мм. Из него необходимо вырезать диск диаметром 50 мм.

2. Установка светодиодов.

Затем на диске необходимо просверлить три отверстия диаметром 3, 5 мм и установить в них калориметр. После этого в центре просверливается отверстие размером 3,4 мм и нарезается резьба М4. Силиконом или монтажным термоклеем прикрепляются светодиоды. Удерживать их нужно при помощи ножек калориметра.

Светодиоды нужно соединять последовательно. Помимо светодиодов устанавливаются конденсаторы. Для этого в диске делается еще одно отверстие около края, диаметр этого отверстия должен составлять 3,3 мм. Также нужно сделать резьбу М4.

3. Установка крышки и стекла.

Всю конструкцию со светодиодами диском и аккумулятором лучше всего установить в перечницу. Затем вырезается в форме диска акриловое стекло. Стеклянный диск должен точно соответствовать размерам крышки перечницы.

После этого в крышку устанавливается уплотнительное кольцо, стеклянный диск и защитное кольцо. Все эти элементы фиксируются при помощи силиконового клея. Для того, чтобы перечница плотно прилегала к сборке калориметра у нее нужно обрезать нижнюю часть.

4. Присоединение кабеля к светодиодам.

Сбоку перечницы просверливается отверстие и устанавливается резиновая муфта. Затем через нее устанавливается кабель и подсоединяется к цепочке светодиодов. Кабель скрепляется при помощи термопасты. После этого через кабель подается ток к светодиодам.

Использование мощных светодиодов

Для того, чтобы фара светила ярко, лучше всего использовать мощные светодиоды. Однако не каждый знает, какие светодиоды самые хорошие и имеют яркое освещение. На современном рынке предоставлено масса таких осветительных приборов. Наиболее подходящим вариантом для установки светодиодов в велофары являются светодиоды Luxeon.

Самодельная велосипедная фара с тремя светодиодами Luxeon

Фара для велосипеда собственными руками на основе светодиодов Luxeon обладает следующими свойствами:

1. Отличная яркость;
2. Хорошая сила освещения;
3. Металлический корпус;
4. Удобная установка;
5. Небольшие размеры;
6. Хорошая система охлаждения;
7. Долговечность;
8. Высокий уровень заряда.

Крепление к велосипеду

Как сделать фонарик для велосипеда, мы разобрались, теперь необходимо прикрепить его к вашему транспортному средству. Проще всего сделать это при помощи обычного пластикового хомута. Просверлите корпус вашего устройства с двух сторон ближе к задней стенке, лучше всего — там, где есть расстояние между радиатором и задней стенкой. Проденьте в получившееся отверстие пластиковый хомут и затяните его в удобном месте на руле вашего велосипеда.

Фонарик для велосипеда

Готово! Вы сделали фонарик для велосипеда своими руками. Подошло время хорошенько протестировать его в условиях вечерней езды. Не забудьте взять с собой обычный ручной фонарь на случай, если что-то пойдёт не так и ваш новый велосипедный фонарик потребует доработки. Удачи на дорогах!

Передний фонарь из подручных материалов

Чтобы смастерить яркий фонарь для велосипеда своими руками, в первую очередь, определимся со светодиодом. В нашем случае сердцем схемы будет CREE XM-L мощностью 10 Вт. Его светоотдачи в 1000 лм хватит не только осветить дорожное полотно, но и удивить водителей встречного транспорта. Для формирования узконаправленного луча понадобится небольшая линза и крепление для неё. В качестве фиксатора можно использовать фланец от транзистора П213 и часть пластиковой трубки от какой-либо катушки.

Основанием для фонаря служит радиатор от компьютерного процессора, в котором нужно просверлить два отверстия под крепление светодиода, два под провода и два под крепление фокусирующей линзы. Сначала фиксируем светодиод, не забывая нанести термопасту. Затем продеваем в отверстия провода и припаиваем к плюсу и минусу CREE XM-L. Первым делом необходимо разобрать катафот: отделить отражатель от корпуса с помощью канцелярского ножа. Отражатель надёжно приклеен к задней крышке, чтобы выдерживать сильную вибрацию во время езды. Поэтому разделять составные части следует аккуратно, иначе отражатель может треснуть.

На следующем этапе нужно определиться со светодиодом и способом его крепления. В самом простом случае внутри корпуса можно закрепить алюминиевую пластину, которая послужит радиатором. Ввиду того что эффективность такого теплоотвода довольно низкая, то мощность светодиода не должна превышать 0,5 Вт. Зато в таком исполнении внутреннего пространства хватит для плоского радиатора и нескольких smd-светодиодов, после чего светящийся катафот можно собирать обратно.

Второй способ предполагает монтаж более мощного радиатора с ребрами, улучшающими теплоотвод. Прекрасно подойдет любой радиатор, демонтированный с советской аппаратуры или с процессора старого компьютера. Обрезаем его до нужных размеров, примеряем и сверлим два отверстия под крепление светодиода. Затем сверлим 4 отверстия в пластмассовом корпусе диаметром 4,5 мм под стяжки. Нейлоновые стяжки должны быть не самые тонкие, например, 4 мм на 160 мм, которыми крепко стягиваем радиатор с корпусом катафота.

Теперь устанавливаем красный светодиод мощностью 1 Вт на радиатор с обязательным нанесением термопасты. Припаиваем два провода, заранее продуманной длины, к светодиоду и выводим их на штекер с другой стороны. Вся сборка должна подключаться к источнику питания через драйвер или на крайний случай через резистор.

Так как полученная конструкция открыта с четырёх сторон, то изготавливаем окантовку из фольгированного стеклотекстолита необходимой высоты. Устанавливаем эту деталь корпуса и сверху одеваем отражатель. Когда все детали заднего фонаря собраны, нужно зафиксировать их между собой с помощью термоклея. Также клеем изолируем зазоры в местах прохождения стяжек.

Сделанный фонарь полностью герметичен, что одновременно и хорошо и плохо. С одной стороны, такая задняя фара полностью защищена от любых погодных условий. С другой стороны, корпус из текстолита и пластмассы препятствует возможности охлаждения светодиода.

Чтобы снизить тепловые потери на светодиоде, самодельный задний фонарь можно усовершенствовать несколькими способами:

• подключить светодиод к регулируемому драйверу, задав режим половинной мощности;
• использовать радиатор другого форм-фактора, чтобы избежать его полной изоляции;
• установить несколько сверхъярких красных светодиодов типа smd 3014.

Велофары на велосипедах обеспечивают функции освещения в темное время суток

Не один профессиональный велосипедист не может обойтись без этой важной детали на велосипеде. За счет них можно избежать серьезных аварий на проезжей части, поскольку именно они помогают обозначить велосипедиста на дороге

Использование ленты

Намного проще используется светодиодная лента (она же LED-лента). Обычно она продаётся в бобинах по 5 метров и состоит из секций, резистора и нескольких диодов. Собственно, на эти секции её можно разрезать, размещая в любой точке велосипеда.

Подсветка с помощью ленты

Целую ленту удобно использовать на раме, проводя длинные светящиеся полосы, а разрезанную на отдельные сегменты – крепить на обод и спицы колеса, создавая сложные «картины» при вращении.

Выбор фары для велосипеда

Главное при работе с лентой:

• аккуратно проверять полярность;
• разрезать только по сегментам;
• следить за общей длинной ленты.

Использование лент более затратно по сравнению с применением отдельных диодов. В зависимости от количества элементов и их мощности, ленты могут запросто истощить даже мощную батарею в считанные часы.

Как самостоятельно сделать подсветку для велосипеда?

Немного о красоте. Все понимают, почему велосипед стоит держать чистым. Это красиво и удобно. Все понимают, зачем нужны фары. Это безопасно и полезно. Но многие идут дальше.

Когда тебя чаще видят с байком, чем без него, пора задумываться о презентабельности и красоте.

И именно в этот момент многие вспоминают о тюнинге и начинают искать, как сделать подсветку колёс велосипеда по аналогии с автомобильными украшениями.

Зачем это делать

В первую очередь, подсветка – это заметность и красота

Пролетающий мимо велосипед, колёса которого горят ярким, неземным цветом, всегда привлекает внимание. На байк-слёте не будет ни одного даже похожего велосипеда, а некоторые, пожалуй, по-доброму позавидуют владельцу достойно украшенного байка

Кроме того, подсветка имеет несколько «побочных» выгод:

яркий велосипед заметен не только другим велосипедистам, но и более опасным участникам дорожного движения, например, уставшим за длинный рабочий день автолюбителям;
нестандартно украшенные велосипеды намного реже воруют, т.к

оперативный розыск «тюнингованной» собственности намного легче, да и внимание к оставленному байку намного больше;
такие велосипеды дороже продают, потому что различные украшения и усовершенствования показывают, что к технике относились с вниманием и не отказывали ей в обслуживании.

Типы подсветки

Несмотря на большой выбор элементов освещения, среди велосипедистов абсолютным лидерством обладают диоды и производные комбинации диодов – ленты и фонари. Дело в том, что иные варианты просто не подходят для особенностей катания:

• Галогеновые фонари потребляют слишком много энергии и требуют тяжёлых батарей.
• Неоновые колбы легко повреждаются.
• Ксенон слишком ярок и будет мешать спортсмену.

Выбор появляется, когда встаёт вопрос о расположении освещения. В первую очередь обычно украшаются колёса, так как в движении можно получить максимальный эффект от освещения минимальными затратами сил. Во вторую очередь, обычно для этого используют диодную ленту, украшается рама.

Другие способы и элементы выделения встречаются чрезвычайно редко. Ленты для рамы и наборы для подсветки колёс можно с лёгкостью заказать в интернете уже готовым комплектом, но это не имеет особого смысла, так как сделать подсветку своими руками быстрее и дешевле.

Шаг 1: Электрическая схема

Динамо-машина – это источник электрической энергии. Вырабатываемого тока в 500 мА вполне достаточно для питания мощных светодиодов (таких например, как Luxeon, SSC, Cree и др.). Чтобы они не выходили из строя, соберем выпрямитель тока.

Схема состоит из диодного моста, нескольких сглаживающих конденсаторов и диодов.

Красные — для заднего фонаря устанавливаются в одну из ветвей диодного моста. Эти 13 светодиодов соединяются параллельно, что дает больше света и уменьшает силу тока, проходящего по каждому светодиоду в отдельности (один рассчитан на ток 20-25 мА).

Рама велосипеда обычно используется в качестве одного из проводников электрической цепи. В нашей схеме один из контактов диодного моста со стороны переменного тока, соединяется с выводом динамо-машины и рамой. Остальная часть схемы должна быть изолирована от рамы.

Подсветка из светодиодной ленты своими руками

Использование светодиодной ленты для подсветки, пожалуй, самый выгодный и простой вариант самодельной подсветки. Главное, что реализовать такую идею можно своими руками за относительно короткое время. Кроме отличного визуального эффекта, яркость диодов помогает создать дополнительное освещение себе и другим участникам дорожного движения.

Важно правильно выбрать ленту, так как она будет эксплуатировать на улице, требуется, чтобы она была пыле- и влагозащищенной. Степень защиты, если говорить о маркировке, не менее IP 65

Из материалов понадобиться:

1. Лента необходимой длины и цвета, обязательно с защитой от влаги и пыли.
2. Держатель для батареек.
3. Два источника питания по 12 В.
4. Кнопка включения.
5. Силиконовый герметик и термоклей.

Стоит сразу сказать, что процесс создания подсветки молниеносным назвать нельзя, день точно придется потратить, но результат того стоит. Все потому, что нужно учесть много существенных моментов.

Разрезаем светодиодную ленту

Если опыта работы с лед-лентой нет, именно с момента разрезания ее следует начать. Разрезание любой модели ленты можно осуществлять только по намеченному пунктиру, часто он обозначается изображением ножниц.

Чтобы отмерить, какая длина нужна – следует замерить на колесе или раме расстояние, которое планируется осветить. В случае с колесами не получиться прикрепить сплошную ленту по его диаметру, так как на нем есть спицы, именно в расстояние между ними и закрепляются отрезы ленты.

Крепим и паяем ленту

Крепление ленты задача несложная, но потребует времени, так как отрезки получаются небольшие

На этом этапе следует выполнить еще одно важное действие – спаять ленту. Причем делать это нужно предельно внимательно – одна ошибка приведет к тому, что подсветка не будет работать

Контакты нужно обязательно изолировать, как раз для этого используется силиконовый герметик.

Что касается фиксации, то об этом следует подумать еще на этапе покупки ленты, лучше немного переплатить и приобрести модель с самоклейкой. Так процесс крепления произойдет быстрее. Если же это заранее не было продумано, то придется использовать термоклей.

Подключаем питание

Осталось подключить элемент питания – задача несложная, но не самая удобная. Размещается он между спицами, а зафиксировать его нужно очень надежно. Действия по шагам:

1. Припаять 2 выхода ленты к кнопке включения и держателю элементов питания.
2. Держатель удобно установить на вал колеса с помощью металлического хомута.
3. Закрепить кабеля.
4. Проверить, как работает подсветка.
5. Теперь финальный шаг – изоляция контактов при помощи силиконового герметика.

Неплохой вариант – применение литиевого аккумулятора, подойдет даже телефонный. При этом подключение проводится через токоограничитель на 3 Ом, а светодиод используется очень мощный (1 Вт).

Функции

Существует огромное количество фонарей для велосипеда, различающихся по мощности, размерам и другим параметрам. И все они выполняют две основные функции:

1. освещение переднего пространства;
2. обозначение заметности велосипеда на пространстве дороги.

Поэтому так важно, чтобы фонарь был прочно установлен на байке. На сегодняшний день на рынке существует несколько видов велокреплений для фонарей на велосипед

Для того чтобы разобраться, какой из них является оптимальным вариантом, необходимо рассмотреть каждый тип, изучив его плюсы и минусы

На сегодняшний день на рынке существует несколько видов велокреплений для фонарей на велосипед. Для того чтобы разобраться, какой из них является оптимальным вариантом, необходимо рассмотреть каждый тип, изучив его плюсы и минусы.

Монтажное

Этот тип крепления оптимален для суровых велопробегов в ночное время. Монтажный держатель фонаря чаще всего является неотъемлемой частью конкретного фонаря или же подходит строго определённой модели одинакового производителя.

Установка производится либо на раму, либо на руль. С таким креплением можно абсолютно не волноваться за степень фиксации.

Плюсы:

• высокая степень надёжности;
• не разболтается со временем.

Минусы:

• довольно сложная система установки;
• уникальность крепления исключает шанс замены;
• нестандартный дизайн может привлечь злоумышленников.

Резиновое

Эластичное резиновое велокрепление с возможностью снятия визуально представлено в виде ремешка из силикона, оснащённого велофонарём малой мощности. Его получится закрепить самостоятельно у каждого человека на руле, раме или спице велосипеда. Таким креплением чаще всего снабжены вспомогательные и габаритные огни.

Некоторые модели имеют даже силиконовый корпус, что в сумме с маленькой батарейкой делают фонарь идеальным для быстрого обозначения транспорта.

Плюсы:

лёгкий способ установки и съёма.

Минусы:

• температурное ограничение, по которому нельзя использовать ремешок в холод;
• фиксация довольно-таки слабая;
• срок службы будет недолговечным.

Полуцилиндровое

Полуцилиндровое съёмное крепление – этот вид кронштейна называют золотой серединой между тяжело снимаемым и эластичным креплениями. Установка на руле производится единожды, при этом есть возможность смены самого фонаря. Идеально подойдёт для любой велосипедной модели, а также различной манеры езды. Можно использовать любой, даже тактический, фонарь.

Плюсы:

• универсальный тип установки;
• со временем не разбалтывается;
• возможность безграничного пользования фонариком.

Минусы:

проигрывает по устойчивости.

Важно знать! Для крепления задних велосипедных фар используются абсолютно такие же типы крепежей. Некоторые из них идут уже в комплектации с фонарём, другие же покупаются отдельно

Заключение

Фары для велосипеда это важный элемент для каждого велосипедиста, поскольку за счет них обеспечивается безопасная езда на дорогах в темное время. Поэтому они должны отвечать всем необходимым требованиям – яркое освещение, хорошая сила света, долгий заряд, удобное использование.

Во время изготовления фар самостоятельно очень важно учитывать все эти свойства. Сделать этот прибор самостоятельно не сложно, главное приобрести качественные материалы и иметь большое терпение

Установленная фара на велосипеде поможет избежать транспортных происшествий в темное время суток или туман. Каждому велосипедисту рекомендуется обязательно иметь небольшой фонарик на задней или передней части транспортного средства.
