Обслуживание и ремонт каретки своими руками: рекомендации

Устранение неисправностей: обслуживание, чистка, замена

Разобрали каретку, вытащили ее из рамы и что видим? Состояние кареточного стакана зависит от того, насколько много грязи попало в него и как сильно износились подшипники. Иногда подшипники просто разбиваются вдребезги и необходима их полная замена. Такое часто бывает, если кареточный узел эксплуатировался более трех-пяти лет.

Сначала все детали нужно проверить на дефекты. В первую очередь, это относится к подшипникам. Затем осматриваем каретки, чашечки с фиксаторами. Если какая-либо составляющая имеет видимые повреждения, то нужно поменять ее на новую. Остальные детали очищаются в растворителе. Сложнее всего будет прочистить подшипники: грязь очень прочно держится между шариками.

Пространство внутри стакана каретки чистится при помощи тряпки. Мелкую грязь лучше сбрызнуть смазывающим спреем (WD-40, например) и обтереть стенки мягкой сухой салфеткой.

Конструкция велосипедной каретки

Прежде чем приступать к непосредственному ремонту, следует рассмотреть то, что такое каретка и какими конструктивными особенностями она обладает.

Каретка – элемент, расположенный в средней части рамы вместе с педалями и звездочками, а также шатунами. Основное предназначение заключается в соединении шатунов с остовом велосипеда, за счет которых обеспечивается передача крутящего момента.

Каретка может существенно отличаться. Среди особенностей отметим следующее:

Самое большое распространение получил узел 68 миллиметров. Он подходит для многих велосипедов.
Диапазон длины кареточного вала составляет 110 мм, 113 мм, 122,5 мм.

Встречается несколько различных кареточных узлов, самое большое распространение получили следующие:

Разборные. Подобная конструкция характеризуется тем, что может разбираться для обслуживания или ремонта.
Картриджные или одноразовые. Этот вариант обходится намного дешевле, однако даже при несущественной поломке приходится проводить полную замену.

Полная герметизация конструкции позволяет использовать ее в самых различных условиях. Разборный вариант исполнения следует периодически обслуживать, для чего проводится добавление смазки.

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

Обслуживание и ремонт каретки

Своевременное обслуживание позволяет существенно продлить эксплуатационный срок узла.

Ключевыми особенностями отметим следующее:

Состояние каретки во многом зависит от того, сколько грязи попадает внутрь конструкции. Даже незначительная примесь может стать причиной повышенного износа.
Длительная эксплуатация велосипеда становится причиной, по которой изнашивается подшипник. Даже незначительный дефект может стать причиной снижения эксплуатационных характеристик каретки. Восстановить подшипник практически невозможно, его только заменяют на новый.
В некоторых случаях кареточный узел может прослужить в течение 3-5 лет. Если неправильно провести монтаж и не добавить требуемое количество смазки конструкция не прослужит в течение длительного периода. Поэтому дорогостоящие велосипеды рекомендуют отдавать в обслуживание специалистам.
Обслуживание предусматривает проверку узла на дефекты. В большинстве случаев проверяется состояние подшипника.
Следующий шаг предусматривает проверки состояния каретки, а также чашечки с фиксатором. Даже незначительный дефект может стать причиной быстрого износа конструкции.
Очистить поверхность можно при помощи растворителя. Больше всего трудностей возникает с очисткой подшипника.
Пространство внутри каретки очищается при помощи мягкой тряпки. Мелкая грязь удаляется при помощи смазывающего спрея.

Смазка и сборка каретки

Смазка механизма позволяет существенно продлить эксплуатационный срок.

Провести подобную процедуру можно следующим образом:

Отверткой обрабатывается стенка стакана.
Применяемое средство наносится ровным слоем. В продаже встречается просто огромное количество смазывающих веществ, в большинстве случаев применяется солидол или моторное масло.
Следующий шаг заключается в нанесении смазки на подшипник. Этот узел не может прослужить в течение длительного периода без смазки, так как вращение становится причиной нагрева и повышенного износа.
Далее тщательно смазывается вал каретки. Он является несущим элементом, на который оказывается высокая нагрузка на момент эксплуатации.

После того как все элементы были тщательно промазаны, нужно приступить к сборке.

Рекомендации по проведению работы следующие:

Подшипник вставляется обратной стороной.
Чашечка смазывается изнутри.
Закручивание проводится до полного устранения люфта. Вращение вала при этом должно быть с натягом.
Далее проводится сбор шатунов. На данном этапе нужно быть аккуратным, так как в противном случае надежность крепления снижается.
Проводится вставка заглушек.

Сборку провести можно самостоятельно, при этом следует быть осторожным, так как даже незначительная ошибка приводит к снижению прочности.

При знании конструкции каретки есть возможность провести разборку и повторную сборку детали самостоятельно. Подобный качественный узел может прослужить в течение длительного периода после обслуживания своими руками.

Устройство и назначение детали

Шатун для велотехники представляет собой металлический рычаг, который имеет на стержне большую и малую головки. Этот элемент бывает нескольких видов:

Однокомпонентные. Они представляют собой единую конструкцию — левый, правый шатун, ось. Преимуществами данного вида являются большая прочность, простое обслуживание, но они имеют значительную массу;
Двухкомпонентные. Здесь ведущая звездочка, правый шатун и ось соединены, а левый присоединяется отдельно при помощи гайки;
Трехсоставные. Такая наиболее известная и популярная система представляет собой ось, левый шатун и правый совместно со звездой.

Нагрузка на шатун очень большая, и поэтому они чаще всего производятся из твердой стали, но есть и варианты из алюминиевых сплавов, например, в велосипедах спортивного типа или импортных моделях. Недорогая двухколесная техника имеет передний блок звезд, объединенный с шатуном и неразборный. В этом случае при замене звезд необходимо заменить и оба шатуна. Новые подбираются в зависимости от типа уже имеющейся каретки.

Данная деталь велосипеда может иметь и различные виды крепления, например, квадрат, шлиц. Первый используется в профессиональных спортивных моделях техники, а также есть и новейшая разработка — роторная система.

Процесс снятия каретки для новичка

Несомненно, новичку в том или ином деле всегда тяжело. Но если есть определенное желание сделать что-либо собственными руками, то нужно учиться и делать. Мы представляем вам описание того, как снять каретку с велосипеда своими руками.

Заниматься так называемым техническим обслуживанием собственного транспортного средства лучше, чем доверять это постороннему человеку. Ведь вы четко будете знать, что в вашем устройстве отлично работает, а что необходимо устранить. Если у вас есть необходимые инструменты для различных работ с велосипедом, то можно осуществить ряд действий самостоятельно.

Для того чтобы снять каретку с велосипеда, а также снять педали с каретки велосипеда, нужно заранее подготовить ряд инструментов, которые будут у вас под рукой. К таким инструментам относятся:

ключ для гаек или же разводного характера;
для шатунов потребуется специальная выжимка;
отвертка плоского типа;
молоток, но небольшой;
инструмент, который позволит вам снять саму каретку.

На таком устройстве, как велосипед, каретка представляет собой узел подшипников. Главная суть такого механизма заключается в соединении шатуна с рамой. Помимо этого, такое изделие, как каретка, обеспечивает так называемый крутящий момент на шатунах. Исходя из этого, можно понять, что такая деталь очень важна на велосипеде, ее состояние очень на многое влияет.

Конструкция современных велосипедов подразумевает для такого материала, как каретка, специальный стакан. Данный стакан можно найти в определенной зоне задней трубы. Как правило, производители устанавливают кареточный стакан в зоне задних перьев. По той причине, что прибор установлен в такой уязвимой зоне велосипеда, долговечность у него слабая. Из этого получается, что есть необходимость проверять прибор и ремонтировать его время от времени.

Негативное влияние на него оказыватют грязь, пыль и дождь. По этой причине образовывается люфт. Если вовремя не чистить и не предотвращать поломки данного изделия, то это грозит массой негативных нюансов. Во время передвижения можно столкнуться со снижением потенциальной скорости или же заклиниванием прибора.

Поэтому совет касательно того, как снимать каретку с велосипеда, достаточно актуален.

Картриджный тип

Этот тип кареток используется в группах нижней и средней ценовой категории от Shimano — Acera и Alivio. Их можно встретить почти на всех велосипедах до 800$, как на горных, так и на туристических. Картриджная каретка отличается от классической, своей закрытой конструкцией, в которой находятся ось и набор подшипников. Такой тип каретки ввинчивается в каретковый стакан рамы. В зависимости от класса, в ней могут применяться — шариковые, промышленные или игольчатые подшипники (например, Dura Ace BB-7700), которые могут быть дополнительно герметизированы. Использование более высокого класса подшипников, в сочетании с алюминиевым корпусом, существенно уменьшает вес конструкции, сохраняя при этом очень низкое сопротивление качению и увеличивает долговечность.

Картриджная каретка

При выборе картриджной каретки, нужно обратить внимание на три важные характеристики: способ крепления шатунов, диаметр оси и ширина стакана рамы. Картриджная каретка в разобранном виде. Картриджная каретка в разобранном виде

Картриджная каретка в разобранном виде

1) Крепление шатуна

Изначально, этот тип каретки имел ось с посадочным местом для шатунов в виде квадрата. Позднее, появились шлицевые соединения — ISIS, Octalink и Power Spline, благодаря которым, существенно улучшилось качество соединения оси и шатуна, а соответственно, и жесткость конструкции. Octalink — это решение, используемое исключительно Shimano, и существует в двух версиях: Octalink V1 и Octalink V2, которые отличаются друг от друга длиной шлица (с таким же количеством канавок) и они несовместимы друг с другом. В ответ на шимановский стандарт Octalink, SRAM разработали свой стандарт под названием ISIS, который так же используется другими компаниями, такими как FSA или Race Face. Существует также стандарт под названием Power Spline, разработанный компанией Truvativ, но он менее популярен и довольно редок.

Типы крепления шатунов

2) Диаметр и ширина кареточного стакана рамы

В настоящее время, наиболее популярным является английский стандарт (BSA), также известный как ISO, в котором ширина каретки составляет от 68 до 73 мм, а диаметр — 1,37 дюйма. Так же есть итальянский стандарт, с шириной каретки 70 мм и диаметром оси 36 мм, который чаще всего использовался в шоссейных велосипедах, и французский стандарт, с размерами — 68 мм и 35 мм соответственно. И в итальянском и французском стандартах используется только правая резьба, что создает риск отвинчивания правой опоры подшипника во время езды. Вариант французского — швейцарский стандарт, который отличается только использованием левой резьбы справа. Наименее популярным, является стандарт Raleigh, ранее используемый в старых британских велосипедах.

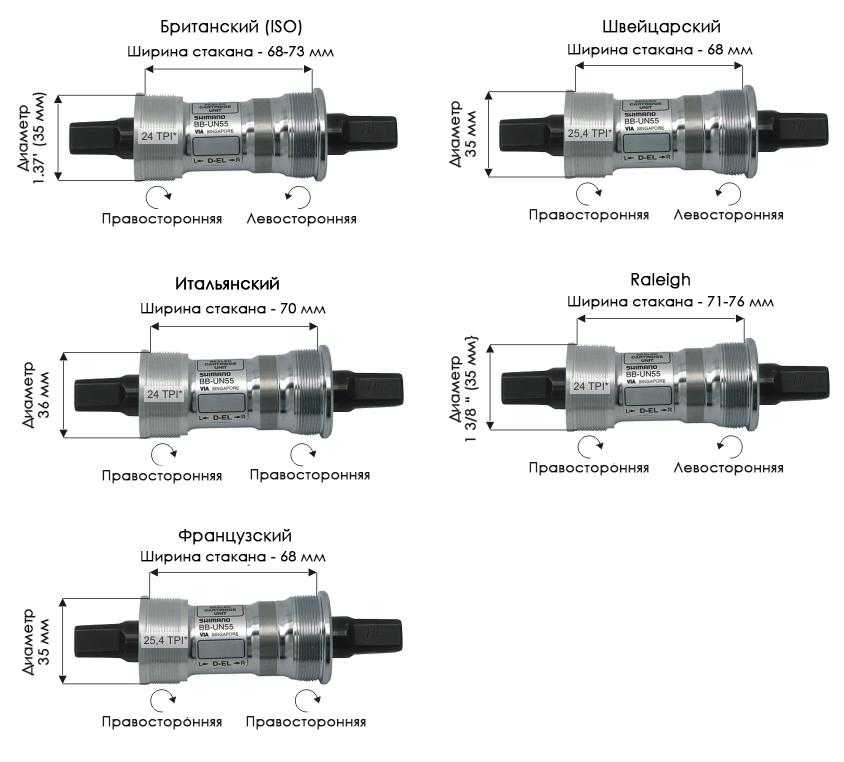

Диаметры и ширина каретки

Ремонт без инструментов – это возможно

У обычных пользователей вряд ли где-то завалялся съемник шатунов, особенно для Octalink, хоть и стоит он копейки. Но рано или поздно наступит момент, когда либо система, либо каретка придут в негодность и потребуют срочной замены. При наличии необходимых инструментов, замена этих запчастей осуществляется за 10-15 минут.

Самый простой способ снять шатуны с велосипеда без съемника, как было упомянуто выше, – с помощью молотка. Актуален он как для Octalink, так и для обычного квадрата. Последующие действия выглядят таким образом:

Снимите заглушки с шатунов, если они присутствуют.
Ключом на 13 мм, выкрутите кареточные болты. Во многих каретках на сегодняшний день установлены болты под шестигранник 6 мм.
Если вы не хотите визуально повредить велосипедные шатуны, оберните их несколькими слоями плотной ткани, картона, скотча или возьмите сосновый брусок в несколько сантиметров толщиной. В идеале, для такой необычной задачи подойдет киянка.
Переверните велосипед, уперев на руль и седло.
Начинайте простукивать по шатуну с умеренной силой с внутренней стороны, как можно ближе к оси. Можно время от времени ударять по шатуну с внешней стороны, чтобы хоть как-то его расшевелить.
В случае если конструкция спрессована очень плотно, можно попробовать точечно ударять с помощью стамески или бородка, приставленного к головке шатуна.

Обратите внимание: используя этот метод, вы можете повредить раму, кареточный узел или сам шатун. К тому же любой удар по звездам, скорее всего, деформирует их и сделает непригодными для использования

Стоит сказать, что снять прикипевшие шатуны бывает проблематично, даже имея съемник. Скорее всего, таким способом вы не сможете снять прикипевший велосипедный шатун, как бы не старались. Но не стоит отчаиваться, для таких случаев придумали другие способы.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
Обработка винта резьбовым фиксатором.
Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
Вставка заглушек.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Как снять и заменить каретку н велосипеде своими руками

Виды неисправностей

О том, что каретка неисправна станет понятно по вращению педалей. Визуально неисправность узла определить сложно, но если каретка повреждена, то она сама даст знать об этом. Прежде всего, вы не сможете развить нужную скорость на байке. На быстроту движения оказывает влияние налипшая грязь, неисправные подшипники, а также отсутствие смазки. Кроме того, будет слышен характерный скрип и скрежет снизу. Изношенные подшипники и перекос оси приводят к тому, что узел станет люфтить.

Окончательно определить есть ли необходимость разборки каретки можно, применив способ езды стоя: сначала следует разогнаться, привстать с седла и повращать педали. Если эти действия будут сопровождаться скрипом и затрудненным ходом педалей, то понятно, что требуется ремонт каретки.

Как правильно снять каретку

Для того, чтобы заменить каретку на велосипеде нет необходимости обращаться за помощью в сервисный центр. Можно сделать все необходимое самостоятельно.

Перед началом ремонта кареточного механизма необходимо снять узел с рамы байка, то есть вынуть его из стакана. Для этого нужно иметь под рукой комплект инструментов:

— гаечный либо разводной ключ,

— небольшой молоток,

— гладкую отвертку,

— выжимку для шатунов,

— прибор (съемник каретки), с помощью которого можно снять каретку.

На начальном этапе нужно очистить все поверхности вокруг каретки. Удалить грязь и слой пыли с велосипедной рамы, а также кареточного стакана и шатунов каретки. По возможности, перед началом ремонтных работ, лучше помыть байк полностью.

Снять заглушки (крышки из пластика) с шатунов. Сделать это не сложно (при помощи отвертки), как, собственно, и вернуть все на место. Потом, открутите гайки, с помощью которых шатуны крепятся к каретке — для этого выжимку помещаем на гайку, а потом, с помощью ключа, откручиваем ее. От вида резьбы каретки зависит направление затяжки и ослабления гаек. Бывает, что правая резьба присутствует на левой стороне и наоборот, а есть варианты, когда на обеих сторонах присутствует правая резьба.

Далее — необходимо снять шатуны. Снова понадобится выжимка, которую нужно вставить другим концом и ввинтить в шатун. В процессе закручивания болт смещается с оси. Сначала нужно снять шатун с той стороны, где отсутствуют трансмиссионные звезды.

Следующие на очереди кареточные подшипники, которые легко снимаются с помощью отвертки.

Конечным этапом считается удаление из стакана вала каретки, представляющего из себя вращающийся элемент, от исправности которого зависит подвижность шатунов байка.

Состояние каретки зависит от степени загрязнения и уровня износа подшипников. Бывают случаи, когда подшипники просто разрушаются, тогда необходимо их заменить. Чаще всего, замена подшипников требуется, если каретка использовалась свыше 4-5 лет.

Все детали необходимо исследовать на наличие дефектов. Прежде всего это касается подшипников, а после и каретки с чашечками и фиксаторами. Если присутствуют явные повреждения, то лучше заменить такую деталь на новую. Другие элементы следует обработать растворителем. Самыми сложными для очищения считаются подшипники, так как грязь трудно удалить между шариками.

Поверхность стакана изнутри можно очистить тряпкой. Небольшая засоренность легко поддается обработке спреем (к примеру, WD-40), а после понадобится лишь протереть насухо мягкой тряпкой.

Смазка и сборка

Используя отвертку, равномерно наносим смазку на стенки стакана, потом на подшипник, который нужно вставить со стороны звезд. Плоская рамка располагается таким образом, что видна снаружи. Потом нужно наложить смазку на вал каретки и расположить его так, чтобы длинная часть его находилась со стороны трансмиссии. То есть, все действия совершает в обратном порядке, нежели при разборке.

Все детали (подшипник, чашечки) смазываем и только потом надеваем на место. Плотно закручиваем, чтобы исключить наличие осевого люфта. При этом, вращение вала немного затруднено. После того, как крепящие кольца будут поставлены, чашечка несколько сместится, а ось станет вращаться свободно.

Таким образом, обслуживание каретки произведено, и она может дальше эксплуатироваться.

Самостоятельно сделать ремонт байка «Стелс» можно таким же образом, как и любой другой модели. Механизмы идентичны, легко снимаются и обслуживаются. В качестве смазки лучше использовать специальные составы, предотвращающие механизмы от коррозии.

Конструкция велосипедной каретки

Каретка может существенно отличаться. Среди особенностей отметим следующее:

Самое большое распространение получил узел 68 миллиметров. Он подходит для многих велосипедов.
Диапазон длины кареточного вала составляет 110 мм, 113 мм, 122,5 мм.

Встречается несколько различных кареточных узлов, самое большое распространение получили следующие:

Разборные. Подобная конструкция характеризуется тем, что может разбираться для обслуживания или ремонта.
Картриджные или одноразовые. Этот вариант обходится намного дешевле, однако даже при несущественной поломке приходится проводить полную замену.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
