Иж кастом

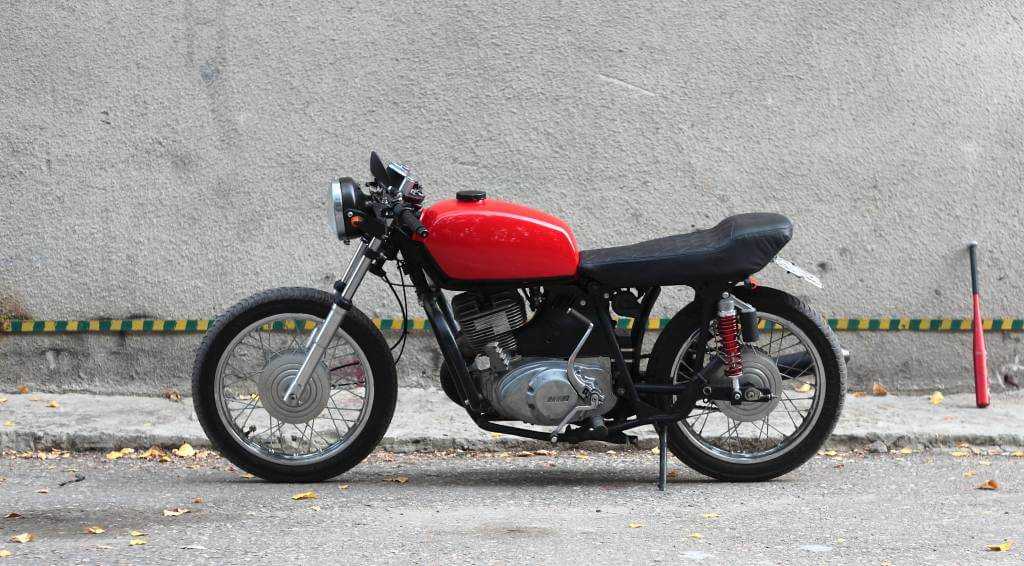

Кафе рейсер

Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:

• круглые зеркала;
• один круглый прибор вместо панели;
• монохромный, неяркий окрас основных элементов;
• отсутствие наклеек;
• обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).

«ИЖ Планета 5»: ремонт и профилактика

Мотоциклы, как и любая дорожная техника, нуждаются в обслуживании и ремонте. Модель «ИЖ Планета-5» отличается достаточно продолжительным ресурсом, но наряду с этим машине необходим профилактический, а иногда и капитальный ремонт. Текущее обслуживание мотоцикла можно ограничить своевременной смазкой шарнирных и скользящих узлов, к которым относятся втулки задней подвески, цепная передача, ручка акселератора и рычаг привода переднего тормоза.

В периодической очистке нуждаются и сами тормозные механизмы. Если на переднем колесе мотоцикла установлен дисковый тормоз, то его необходимо разбирать и промывать жидким очистителем типа Schnell-Reiniger или другим средством аналогичного действия. Как правило, профилактика переднего дискового тормоза проводится при замене колодок.

Если же на мотоцикле установлены барабанные тормоза, их также необходимо периодически разбирать, очищать и регулировать. Это нужно делать не реже одного раза в год, а в случае появления посторонних звуков при движении, постукивания или трения ревизию тормозного механизма следует провести немедленно. Неисправность можно устранить регулировкой узла, а в случае поломки или деформирования детали ее нужно заменить. Ездить на мотоцикле с неисправными тормозами недопустимо.

Тюнинг двигателя ИЖ Планета 5 своими руками

Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:

• Первый – модификация существующих узлов;
• Второй – комплексный тюнинг двигателя ИЖ Планета 5 с заменой деталей.

Первый вариант подходит тем, кто старается сохранить заводское состояние своего байка. Тогда чтобы ехать немного быстрее, можно прочистить выхлоп, который неизбежно забивается остатками масла. Следующим шагом может стать установка жиклеров с большей пропускной способностью на карбюратор. Попутно проводим ревизию фильтрующего элемента, он должен в полной мере справляться со своей задачей, следите за уровнем масла. Последним пунктом будет – замена свечей и точная настройка зажигания. При должном подходе можно получить максимум из своего двигателя. Максимальная скорость не увеличится, но приемистость мотора определенно станет лучше. В некоторых моделях установлена «тяговая»ведущая звезда, с большим количеством зубьев, если ее заменить на «скоростную», то можно прибавить минимум 10 км/час к максималке. Наездники, которых в первую очередь беспокоит чувство скорости должны подготовится изучить множество специальной литературы, ведь для заметного улучшения мощности мотора придется заменить основные его компоненты. Начать стоит с ревизии цилиндро-поршневой группы. Лучше всего сразу заменить коленвал с подшипниками, шатун и поршень с кольцами на аналоги от Японских моделей. Новые запчасти будут прочнее и легче чем старые ИЖ планета 5 тюнинг заметно улучшит мотор, позволит ему проще раскручиваться и сохранять ресурс. Следом заменяем впускную систему, это — новый, более производительный карбюратор. За ним устанавливается фильтр пониженного сопротивления и еще один важный элемент впуска — лепестковый клапан. Замене стоит подвергнуть и выхлоп. Из старых запчастей останется лишь часть колена, а за ним варится специальный резонатор (схемы с размерами можно найти в интернете).

Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.

Тюнинг двигателя «ИЖ Юпитер-5»: с чего начать?

Многие владельцы рассматриваемого мотоцикла недовольны мощностью техники. Силовой агрегат имеет значительный потенциал для усовершенствования. Предварительно следует удостовериться, что мотор находится в нормальном состоянии (целые ребра цилиндров и посадочные гнезда под подшипники в картере).

Суть модернизации узла заключается в исправлении недоработок штатной версии двигателя, поскольку она изготавливалась серийно с прицелом на максимальное удешевление производства. Перед разборкой мотор необходимо отмыть, а после – заменить все отечественные подшипники зарубежными аналогами, так как после доработки мощность агрегата увеличится, что приведет к возрастанию нагрузок. В случае нарушения нормы зазоров между цилиндром и поршнями, потребуется расточка до разрешенного ремонтного размера. Затем приступают к обработке продувочных каналов.

3 Тюнинг Иж – вдогонку за Harley

Помимо различных методов изменения внешнего вида мото, владельцы Иж Планета 5 имеют широкие возможности по выполнению тюнинга своими руками. Чтобы понять, какие детали агрегата можно улучшить, рассмотрим каждую из них отдельно. Первое, что приходит на ум при модернизации отечественного мотоцикла – это тюнинг двигателя. Есть множество способов улучшить “сердце” Иж Планета 5.

Первый из них – это перепрессовка коленвала, которая увеличивает мощность мотора на 10–15 %. Еще одним распространенным методом модернизации двигателя является замена штатных подшипников на детали от вторичного вала “вечной” отечественной модели Ява 350. В процессе разборки необходимо посеребрить нижний сепаратор и верхнее кольцо мотора. Стоит отметить, что в результате такой операции ресурс выхлопной системы Иж Планета 5 существенно сокращается. Поэтому прибегать к данному методу улучшения двигателя мото нужно лишь тогда, когда агрегат будет использоваться на высоких скоростях.

Сцепление играет одну из ключевых ролей в конструкции Иж Планета 5. Для модернизации этой части мотоцикла необходимо заменить один из штатных дисков на более толстый элемент из металла. После этого пружины сцепления будут сжиматься более плотно, из-за чего педаль начнет выжиматься немного тяжелее. Данная операция существенно облегчит работу двигателя и других элементов.

Еще один метод повышения мощности мотоцикла – это тюнинг системы наддува. В ходе работы необходимо заменить штатный воздушный фильтр на импортный. Заодно можно почистить все прокладки, которые начнут пропускать больше воздуха, не давая двигателю перегреться. Кстати, таким же способом выполняется повышение характеристик системы наддува в мотоцикле Иж Юпитер 5.

Каждый из этих методов модернизации Иж Планета 5 легко выполнить своими руками. После тюнинга ваш мотоцикл станет на порядок мощнее, надежнее и долговечнее.

Форсировка двигателя или делаем на Иж Планета 3 простой тюнинг.

Говорят, что форсировать двигатель ИЖ Планеты 3 невозможно, но это не так. Хороший мастер всегда найдет путь, как улучшить работу двигателя и прибавить ему мощности. А делается это так – прежде всего движок должен быть полностью исправен, даже желательно в идеале. Конечно, основную прибавку дает поршневая, поэтому цилиндры должны быть даже без намека на царапины и прочие дефекты. Все резьбы на головках тоже должны быть в отличном состоянии, если резьба под свечу забита, то есть один простой способ ее почистить – берете старую свечу, делайте надрез вдоль резьбы и вкручивайте в головку, по идее все что там забилось должно отскочить. Если шпильки плохие то их тоже надо заменить, проверить чтобы перепускные каналы в цилиндре и картере полностью совпадали и следите, чтобы прокладки не перекрывали сечения этих каналов. Кстати, неровности на перепускных каналах тоже нужно убрать и тщательно их отполировать, полировка большое дело, так как уменьшает сопротивление и увеличивает проводимость. Поэтому полировать также нужно внутреннюю часть заглушки, затем поставить паронитовые прокладки и как следует затянуть винты для крепления заглушки, их там 6 штук, а вот герметик использовать не желательно.

Теперь что касается газораспределения, не секрет, что в двухтактном моторе поршень является неотъемлемой частью этого самого распределения, поэтому доработав его можно добиться неплохих результатов. Конечно, прежде всего, нужно взяться за впускные и выпускные окна и как прежде хорошенько отполировать. Но это не все для того чтобы увеличить фазу впуска, нужно выточить выемку высотой где-то около 4-5 миллиметра а вот ширина должна соответствовать ширине впускного окна. Эта доработка позволит улучшить наполнение топливной смесью цилиндра.

Конечно, осуществляя на Иж Планета 3 тюнинг по вышеуказанной схеме, было бы глупо не облегчить поршень и коленчатый вал, но для этого уже нужны точные расчеты, чтобы доработка не сказалась на их прочности и не привела к плохим результатам. Хотя если есть такая возможность то это вполне оправдано, в конце концов, вы просто не узнайте свой мотоцикл, а ведь кто-то говорил что форсировать планету нельзя!

Есть такое понятие как внешний тюнинг. Так вот, внешний тюнинг мотоцикла Иж Планета 3 (собственно говоря как и любой другой техники и не только мотоцикла)– дело сугубо индивидуальное, и все изменения производятся на усмотрение владельца. По этому тут может быть что угодно, например так:

Внешний вид

Несмотря на то, что ИЖ Планета-5 является одним из лучших образцов отечественного производства в плане дизайна, она все же невыгодно отличается от иностранных мотоциклов. Чтобы изменить внешний вид Планеты в лучшую сторону можно предпринять следующие действия:

1. Установить двусторонние дуги — в случае падения они обезопасят водителя и защитят от серьезных повреждений мотоцикл.
2. Установить ксенон. Это не только поможет в освещении трассы, но сделает мотоцикл более заметным и, как следствие, увеличит безопасность водителя.
3. Не все модификации ИЖ Планеты-5 имеют коленные щитки. Для того, чтобы закрыть отверстия, которые образуют дуги безопасности, следует вырезать два щитка из легкой жести или прочного пластика. Это изменение позволит уменьшить попадание грязи на двигатель и на водителя и улучшить внешний вид мотоцикла.
4. Поменять заводские поворотники. В оригинальной комплектации ИЖ Планета-5 имеет довольно невзрачные круглые поворотники, их можно заменить на более современные прямоугольные.
5. Сменить ветровое стекло. Благодаря этому мотоцикл буквально преобразится.
6. Немного поднять заднюю часть мотоцикла и переднее крыло — это придаст Планете более спортивный вид.
7. Поменять покрышки на более современные.

Все вышеперечисленное коренным образом изменит внешний вид Планеты. Только вам решать, как будет выглядеть ваш байк. При тюнинге мотоцикла ИЖ 5 можно выбирать, какие детали оригинального дизайна вы хотите заменить, а какие – оставить.

ИЖ Планета-3. Переделка

ИЖ Планета-3. Переделка

Сообщение Ёжик » 14 фев 2010, 19:09

Я бы в принципе если напрячься, мог уже давно купить тяжик, сделать своими и не своими усилиями из него что-то зачетное, многие ж делают. но мне кажеться, это будет просто неуважуха к моей ПЛАНЕТЕ. Это мой первый мотоцикл, и почти единственный, на котором я ездил в своей жизни, но зато он старше чем я, он меня возил с малолетства в своей коляске (когда дед на нем ездил), у меня с ним многое связано.

А с 14 лет, когда дед както, уже купив себе машину, заикнулся, что в 16 как получу права, он мне его отдаст, не было такого дня, чтоб я не думал об этом мотыке. Именно об этом. Потому что в силу небольших финансовых возможностей моих родителей я и мечтать никогда не думал о покупке мотоцикла. А этот мне как наследство.

В силу многих причин ( пацаны разбивались знакомые, денег не было, в институте учился) я забрал его только 2 года назад. И занялся им. сначала так, по легкому. но потом решил сделать из него что-то стоящее. конечно это не чоппер будет с деталями, изготовленными на заказ или в мастерской, у меня нет никаких таких станков, и т.д., да и денег толком нету, я имею ввиду тех, что можно прилично тратить на моц. вот и часто порсто напросто лишаю себя каких-то удовольствий, а бабки вкладываю в мот. это не слишком большие затраты, но главное тут мне кажетса результат. И я его доведу до ума! А вот потом уже буду думать о тяжике.

Еще. Прежде чем писать, хочу выразить огромную благодарность моему другу Толику (Chepa) за то, что он столько мне помогает. Без него я бы ничег оне успел. Спасибо тебе Толян, ты настоящий друг!

Вот некоторые фотографии из стадий моей переделки. Сразу говорю — не ообессудьте, ибо это все делается за катастрофической нехватки денежных знаков, но с огромной любовью к мотоциклу и всему что связано с мотоциклами.

Нашел новый еще запечатанный корпус картера в углу гаража дедового, лежал в ящике, запечатанный лет 20, я оттуда свингтил крышку и поставил себе, покрасивше смотрится.

Тут уже почти полностью разобранный. Раму покрасил черным цветом, типа контраст создать между серым и черным, контур какойто. Номер решил обновить, ободрал весь, потом выложу как он красиво получился)

Одна из самых популярных моделей отечественных мотоциклов впервые сошла с конвейера Ижевского машиностроительного завода в 1987 году. С тех пор Иж Планета 5 успел покорить миллионы сердец любителей надежных и быстрых мото по всей территории бывшего Советского Союза.

Пролетарский пикап — трудные роды

Как ни странно, Пирожок на базе москвича 412 появился только по причине спроса на европейском рынке. Дилеры, которые продавали Москвич за копейки за рубежом, особенно в капстранах, вынуждены были своими силами перелопачивать конструкцию автомобиля, чтобы хоть как-то удовлетворить спрос на дешевые фермерские пикапы, который был в Европе всегда. Америка — не в счет, там пикап — это предмет культа, да и Москвичом там не пахло. У них своего такого добра хватало. Европа середины ХХ века — совсем другое дело. Там такие машины на базе седанов малого класса выпускались всегда параллельно с базовыми моделями. В силу неповоротливости социалистической промышленности создание пикапа на базе конвейерной модели — это целая история. Не каждый завод, а их было-то несколько, мог позволить себе такую роскошь, а без госзаказа — тем более.

Наконец заказ поступил, но только тогда, когда новый завод в Ижевске уже освоил платформу Москвича 412. Работа над развозным фургоном началась в 1970 году. Вначале было построено два автомобиля на базе 434 модели. У одной спилили только крышу по передние сиденья, у второй спилили все, оставив только кабину, а к шасси приварили грузовую буду. Это и был первый тюнинг ИЖ 2715, в заводских архивах модели назывались ИЖ -6ф и ИЖ-6г.

Машины прошли ходовые испытания и на полигоне НАМИ и были допущены к подготовке к массовому выпуску. Еще несколько лет Пирожок унифицировали с базовой моделью 412. Технологи настаивали на том, чтобы максимальное количество кузовных элементов было унифицировано. Чтобы линии по сборке не переделывать. В конце концов, в 1970 году вышел первый серийный ИЖ 2715, интерес к которому в Союзе сначала был не так велик, как за рубежом.

Улучшение технических характеристик

Допустимы следующие шаги:

замена штатных подшипников кривошипа (коленвала) на опорные узлы лучшего качества, внимание, без уменьшения размера шеек;
установка К-301Б вместо базового карбюратора, с обязательной регулировкой синхронности его работы;
зачистка каналов цилиндров двигателя и задание опережения при зажигании от 40 до 42 0;
монтаж пары воздушных фильтров от ГАЗ-24 или Москвича-412;
минимизация веса шатунов и поршней – в качестве примера можно привести удаление облоя – для улучшения отдачи двигателя;
организация инерционного наддува – с ним тюнингованный Урал сможет развивать большую скорость, но только в том случае, если выбран качественный и надежный компрессор;
изготовление распредвала с кулачками нестандартного профиля, способствующего изменению фаз газораспределения; хотя эту задачу лучше все-таки доверить профессионалам;
выполнение новых шестерней КПП – это более чем оправданная мера, так как штатные детали обычно достаточно сильно шумят в процессе эксплуатации, сравнительно плохо переключаются и не очень долго служат;
выравнивание, шлифовка, притирка клапанов как впускных, так и выпускных – для повышения эффективности наполнения цилиндров топливом.

Тюнинг двигателя Иж Юпитер 5

Многих владельцев Юпитера не устраивает мощность своего мотоцикла. В этой части статьи мы рассмотрим Юпитер 5 тюнинг двигателя. На самом деле двигатель Ижа имеет большой потенциал для увеличения мощности.  Для начала убедитесь, что двигатель в более или менее нормальном состоянии, ребра цилиндров целые, посадочные места подшипников в картере не разбиты. В первую очередь тюнинг данной модели заключается в устранении «косяков» от плохого качества изготовления деталей серийной промышленности прошлых лет, так как в то время старались максимально удешевлять производство. Не забудьте отмыть двигатель перед разборкой. Разобрав двигатель, советуем заменить все подшипники на европейские или японские аналоги, ведь обороты после тюнинга мотоцикла Иж возрастут и увеличатся нагрузки. Если зазоры между поршнями и цилиндром не соответствуют норме – понадобится расточка до ближайшего ремонтного размера. Затем приступаем к обработке продувочных каналов. Как правило, это ступеньки на стыках между нижней частью цилиндра и поверхностью картера.

Они создают сопротивление, и ненужное завихрение топливной смеси, это уменьшает скорость потока и не даёт получить максимальную мощность от двигателя. Сделать это можно при помощи шарошек и дрели.

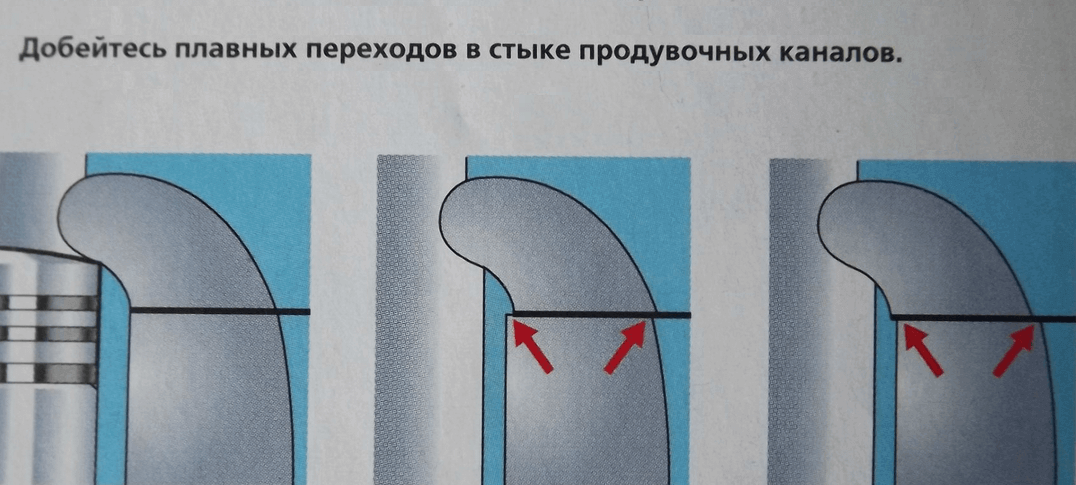

После этого надо сгладить наждачной бумагой остаточные неровности. Так же наждачной бумагой обработайте впускные и выпускные каналы в цилиндрах, сгладив все неровности от литья. Причем впускной канал достаточно обработать до ровной шероховатой поверхности, а выпускной канал до максимально гладкого состояния для лучшего движения выхлопных газов, и для предотвращения отложения нагара. Дно и поверхность поршней аналогично надо отполировать до блеска. Для повышения степени сжатия, головки цилиндров Юпитера нужно торцевать на 1,5-2мм, чтобы уменьшить камеры сгорания. Делается это на токарном станке, головки крепятся в патроне при помощи оправок

Важно соблюсти одинаковую обработку поверхностей – объем обеих камер сгорания должен быть строго одинаковый. Повышение степени сжатия повлечет за собой переход на 95ый бензин, а зажигание выставляется на несколько градусов раньше. Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением

Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч

Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением. Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч.

История

В начале—середине 1970-х годов в Ижевске в инициативном порядке велись экспериментальные разработки переднеприводных конструкций — в частности, можно назвать такие прототипы, как Иж-13 «Старт». Однако в то время эта линия продолжения не получила из-за недостатка финансирования и отсутствия внимания со стороны руководства отрасли.

К середине-концу десятилетия на ВАЗ-е и АЗЛК уже разрабатывали свои варианты автомобилей с приводом на передние колёса, который завоёвывал в те годы большую популярность по всему миру.

Тем не менее, проведя тщательный сравнительный анализ различных компоновочных схем, ижевские конструкторы пришли к выводу, что при условии применения на заднеприводном автомобиле современных на тот момент конструктивных решений, таких как подвеска типа «макферсон», замена стальных и чугунных узлов на детали из легких сплавов и пластмасс, использование улучшающих аэродинамику элементов, и так далее, переднеприводная схема не имеет решающего преимущества перед заднеприводной с точки зрения массы, компактности и топливной экономичности автомобиля. Отмечавшийся же в литературе тех лет выигрыш в массе на 6-10 % при переходе от заднеприводной схемы к переднеприводной с поперечным силовым агрегатом относится лишь к случаю сравнения тогдашних современных моделей со спроектированными за 10-15 лет до этого (например, ВАЗ-2108 с ВАЗ-2106), и характеризует не столько компоновочную схему, сколько весь комплекс применённых в новых моделях конструктивных решений в целом.

Кроме того, имевшиеся в распоряжении конструкторов двигатели производства Уфимского завода, рассчитанные на старые заднеприводные модели, сами по себе имели большие габариты и не позволяли создать достаточно компактный силовой агрегат для переднеприводного автомобиля. По прикидочным расчётам, применение переднеприводной схемы при использовании имевшегося силового агрегата привело бы к снижению массы автомобиля не более, чем на 15-20 кг по сравнению с заднеприводным вариантом, что соответствует снижению расхода топлива всего на 0,27…0,44 % в зависимости от режима движения.

При этом заднеприводная схема всё ещё сохраняла весьма весомые преимущества с точки зрения трудоёмкости обслуживания и доступа к агрегатам, позволила бы использовать имеющиеся в производстве хорошо отработанные детали. К тому же, в гамме производимых Ижевским заводом автомобилей большое место занимали грузовые модификации, а для них использование заднеприводной схемы приводит к повышению эксплуатационных показателей и потому весьма желательно.

Поэтому завод начал работу над компромиссным вариантом — моделью с современным кузовом типа «хэтчбэк», но задним приводом и основательно модернизированной механикой на базе агрегатов существующих моделей, что позволяло также сохранить структуру взаимосвязей со смежниками.

При этом по потребительским качествам новую модель планировалось приблизить, насколько это было возможно, к переднеприводным аналогам.

Первая серия прототипов Иж-2126 («серия Т») появилась в 1979 году.

Машина была создана молодыми конструкторами и при компактных внешних габаритах имела вместительный для своего времени и класса салон — по данным изготовителя, расстояние от педали акселератора до спинки заднего сидения у Иж-2126 такое же, как у «Волги». Внешняя форма кузова была вполне современной для тех лет. При проектировании автомобиля широко использовались современные методы, например, расчёт кузова на прочность проводился на компьютере методом «конечных элементов», аэродинамика автомобиля доводилась продувками моделей в институте механики МГУ и натурных экземпляров во Франции на оборудовании .
