Основные методы изготовления паяльного фена в домашних условиях

Шлифовка, шпаклёвка и покраска

После того, как бампер остынет, необходимо нанести слой специальной шпаклёвки по пластику на проблемные места — это можно сделать шпателем либо любым другим сподручным инструментом.

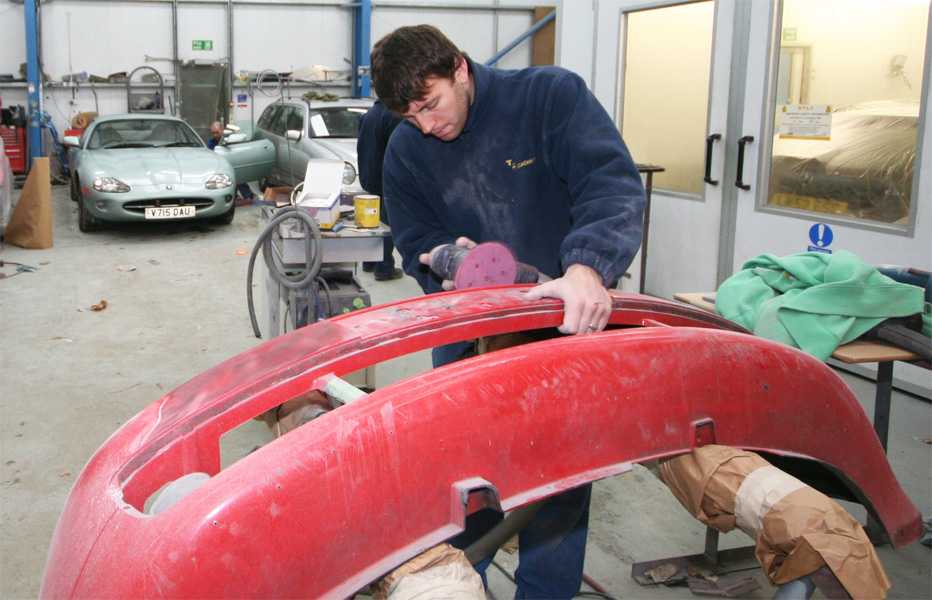

Когда шпаклёвка затвердеет, весь бампер можно начать обрабатывать шлифовальной машинкой. Шлифовку стоит осуществлять максимально аккуратно, дабы не испортить сам бампер. Особенно внимательно следует зачищать и заглаживать уголки, сколы, и сам шов. Там, где не удастся пройтись машинкой, можно работать вручную (наждачной бумагой).

Нанести ещё один слой шпаклёвки на бампер будет необходимо после обработки детали грунтовкой. Причём для этой цели должна быть использована нитрошпаклёвка. И после нанесения данного состава поверхность необходимо обезжирить и просушить.

Покраска запаянного бампера происходит в самом конце – это завершающий этап. Сейчас существует большой ассортимент красок специально для пластмассы – подобрать нужный цвет и текстуру не составит труда

Важно лишь помнить, что для покраски пластика не подходят масляные краски и краски из акрила

Для равномерного нанесения слоёв краски лучше всего использовать пульверизатор или баллончик. А если производится окрашивание бампера, уже установленного обратно на место, то другие части автомобиля, находящиеся поблизости, следует закрыть плёнкой или другим предохраняющим материалом. И ещё один совет: осуществлять покраску следует в сухом и тёплом помещении при температуре не ниже +12 градусов.

Пластиковый бампер – одна из самых уязвимых кузовных деталей автомобиля. Даже при аккуратном вождении нередко возникают происшествия, в которых бампер может получить как незначительное, так и весьма серьёзное повреждение. Сколы и трещины существенно портят внешний вид транспортного средства. Ремонт бампера в автосервисе обойдётся вам не так дорого, как покупка нового. Однако починка бампера своими руками позволит сэкономить несколько тысяч рублей. При определённой сноровке и должном терпении запаять бампер самостоятельно может каждый, несмотря на ошибочное мнение о том, что ремонт бампера не приносит удовлетворительного результата.

Изготовление ручки

Ручка должна быть подвергнута максимальной изоляции. Часто можно услышать, что при паянии можно пользоваться перчаткой из брезента. Такой метод некомфортен. Рукоятку можно выточить своими руками их эбонита. Работа эта не требует особых умений.

Для термоизоляции целесообразно употребить жаропрочную ткань. Если обмотать ею рукоять, то это даст возможность спокойно работать.

Использование трубок из различных металлов не рекомендовано. Этому есть свое объяснение. Во-первых, такая ручка подвергнется быстрому нагреванию. Во вторых, следует учесть, что фен представляет собой электроприбор, проводящий ток. Чем меньше частей из металла, тем более безопасным становится пользование агрегатом.

Пайка бампера при минимуме инструментов

Рассмотрим вариант, как восстановить бампер, используя минимальное количество инструментов. Приготовьте миллиметровую сетку, паяльник, ножницы, отвертку, острое лезвие. Чтобы паять своими руками конструкцию было удобно, а также для получения качественного результата, ее необходимо снять с автомобиля и далее действовать пошагово.

Расположите деталь на ровной поверхности.
Включите стоваттный паяльник в сеть, подождите, пока он нагреется до максимальной температуры.
Соедините ровно поврежденные части, чтобы паять их с фронтальной стороны.
Разрежьте сетку на кусочки, приложите с внутренней стороны конструкции и нагрейте ее паяльником. Если у вас есть фен для сварки пластмассы, воспользуйтесь им.
Быстро, не дав ей остыть, при помощи отвертки, аккуратно вдавите сетку в пластик.
В случае серьезных повреждений повторите предыдущую процедуру для фронтальной стороны конструкции.
Излишек пластика срежьте острым лезвием.
Выровняйте шов резиновым шпателем, используя шпаклевку для пластмассы.

Для улучшения сцепления нанесите грунтовку, затем можно приступать к окрашиванию. Выполняя эти несложные действия с минимальным набором инструментов, вы сможете своими руками спаять любые пластиковые конструкции автомобиля. Главное, серьезно отнестись к работе, не спеша и аккуратно паять места разрывов.

Для более сложного ремонта пластикового бампера вам надо приготовить следующее оборудование и материалы:

• паяльник, скобы для степлера;
• фен, шлифовальная машинка.

Также вам понадобятся инструменты для последующей обработки поверхности:

• резиновый или пластиковый шпатель;
• краскопульт, шпаклевка;
• грунтовка, краска.

Начните пайку поврежденных деталей с внутренней стороны, делая спайку равномерно по всей линии разлома

Важно запаять все разветвления

Скрепите шов скобами от степлера, располагая их на расстоянии в пару сантиметров друг от друга. Чтобы ножки скоб не выходили на лицевую сторону, их следует немного подпилить. Ввести скобы в разогретый пластик будет легко.
Лицевая сторона конструкции должна восстановить прежнюю форму. Обработайте ее шлифовальной машинкой. Для шлифовки поверхности, в случае отсутствия шлифмашинки, можно использовать крупнозернистую наждачную бумагу.
После шлифовки приступайте к спайке лицевой стороны.
Выровняйте швы, аккуратно расплавляя пластмассу в углубления. Отшлифуйте обработанную поверхность.
Очистите зону ремонта детали от пыли и частиц пластмассы.
Воспользуйтесь феном, чтобы сплавить волоски пластика на поверхности детали. Делайте это аккуратно, без перегрева материала.
Нанесите на поверхность шпаклевку. После высыхания отшлифуйте шлифовальной машинкой. В труднодоступных местах воспользуйтесь шкуркой.
Удалите пыль и нанесите 1-2 слоя пластикового грунта, затем – краску, используя краскопульт.

Если вы неопытный мастер, то чтобы получить отличный результат после окрашивания, лучше делать полную покраску конструкции, так как локальная (с переходом) требует некоторых навыков и уменья.

Предлагаем еще один способ ремонта бампера, при котором используются специальные электроды. Для этого вам понадобится острый нож или фреза, фен для пластмассы с насадкой, ножницы.

Используя нож или фрезу, под углом 25-30 градусов подрежьте пластиковый материал в районе трещины.
Следующий шаг – базирование частей конструкции. В качестве скрепляющих элементов используйте пластиковые электроды. Можно также вырезать шинку нужных размеров из старого бампера. В этом случае обязательно обратите внимание на маркировку, имеющуюся на внутренней стороне конструкции, для того, чтобы пластики сочетались друг с другом. Разные виды пластика при спайке не обеспечат необходимой прочности соединению.
Возьмите электрод или шинку, установите в основание трещины перпендикулярно. При помощи фена разогрейте пластик, чтобы он стал гнуться, прокладывайте электрод по всей линии трещины. Излишки обрежьте ножницами.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся

Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования

Это интересно: Паяльник с регулировкой температуры жала — схемы, виды, применение

Особенности стягивания

Как уже говорилось, стягивание может понадобиться для пайки больших трещин и при серьёзном нарушении структуры конструкции. Как именно делается эта процедура?

Прежде всего, следует приобрести металлический крепёж для крепления направляющих необходимых размеров — он есть практически в любом супермаркете стройматериалов. Затем нужно разрезать этот крепёж на пластины нужных размеров.

По обеим сторонам трещин в бампере проделываются отверстия, после чего с тыльной стороны (это позволяет сохранить эстетичный внешний вид) устанавливаются подходящие пластины. На следующем этапе в отверстия вставляются винты, и вся конструкция закрепляется гайками.

Отверстия в бампере необходимо просверливать сверлом диаметром от 3,6 до 3,8 миллиметров. При этом сверло обязательно должно располагаться ближе к наружному краю отверстия пластины.

Каждое просверлённое отверстие в бампере нужно ещё и зенкеровать, чтобы шляпка винта «утонула» в бампере. Если зенкера нет под рукой, можно применить в качестве альтернативы сверло, по диаметру немного превосходящее диаметр шляпки винта. Главное добиться нужного угла под эту шляпку.

Сборка конструкции

Когда все параметры определены, можно приступать к сборке паяльного фена своими руками по простой схеме:

• Отмеряем необходимую длину спирали (определяем ее путем измерения сопротивления);
• Наматываем ее на изолятор из диэлектрической трубки диаметром в полсантиметра:

Чтобы теплообмен был более качественным, нить закручиваем на чем-либо плоском. Так создаются своеобразные «лепестки», располагающиеся на небольшом отдалении от изолятора:

На фото изображен воздуховод, сделанный из корпуса прикуривателя машины, и куска трубы от старого пылесоса.

• Корпус нагревателя выполняется из аккумуляторной батареи (пальчиковой ААА или АА). Его нужно тщательно очистить от электролитных остатков;
• Внутрь корпуса помещается слюда, вынутая из старого паяльника. Это необходимо для предотвращения касания нити стенок корпуса, что может привести к короткому замыканию;
• Сопло необходимо изготовить из втулки от лампового патрона (та, что с резьбой). Ее внутреннего диаметра будет вполне достаточно для формирования нужно нам воздушного потока в 5 мм:

Втулка крепится на выходе из корпуса.

По-факту, на этом шаге мы уже имеем функционирующую паяльную конструкцию. Как видите, это самый быстрый и простой вариант сборки. Нам осталось лишь наладить работу вентилятора, и прикрепить к аппарату ручку. Подойдет даже рукоятка от старого ручного инструмента.

У нас реализован такой тип воздуховода, что оптимальным для него вариантом станет нагнетатель центробежного типа. Собрать его можно из любого плоского вентилятора нужного размера, и кусков пластмассы.

В боковом отверстии будет нагнетаться довольно сильный воздушный поток. Питаться вентилятор может от любого блока питания. Можно даже использовать штатный.

Конструкция закрепляется на воздуховоде. Фланец или паяется из куска жести, или покупается готовая подходящая деталь:

Устройство подключается к БП. Если источник питания регулируемый, нам будет проще организовывать температурные режимы, с максимально плавными переходами.Чтобы отрегулировать аппаратуру, необходимо ставить регулятор в разные положения, фиксировать температуру, и помечать ее маркером на корпусе станции.

Готово! Мы собрали паяльный фен, детали которого отыскали буквально в мусоре – вытянули их из старой техники, электроники, любого другого ненужного хлама, который всегда валяется у радиолюбителя дома.

Фото:

Если вы будете выполнять «ювелирные» работы, и нужно взять более тонкое сопло, тогда возьмите стеклянную трубку (продается в любом медтехническом магазине). Стекло трубки закаленное, имеет острый носик.

Завершающий этап

После того как место спайки остыло и полностью затвердело, наждачной бумагой 40 и 80 номера убрать излишки пластика, шпаклёвкой выровнять шов.

Для финишного выравнивания шва используем специальную шпаклевку для пластика. Старайтесь не наносить слишком толстый слой шпаклёвки, так как это может привести к отслаиванию её от шва в процессе эксплуатации. Ждём пока шпаклевка полностью не затвердеет и приступаем шлифовке шва наждачной бумагой Р800. Разбавляем грунт согласно описанию производителя, указанного на банке с грунтовкой. Наносим грунт в 2 слоя, выдерживая между нанесением каждого слоя 15 минут. Дополнительно можно нанести слой проявочного грунта, после чего устранить выявленные дефекты при помощи нитрошпаклёвки с последующей шлифовкой наждачной бумагой Р1000. Удалив пыль с поверхности, нужно обезжирить деталь, после чего можно приступать к покраске бампера. Красить деталь соблюдая технологию нанесения лакокрасочного покрытия.

Восстановить пластиковый бампер своими руками можно, нужно лишь проявить терпение и приложить немного усилий. Чтобы выполнить ремонт в домашних условиях, не требуется оборудованное место и специальный инструмент

Главное — соблюдать технологию ремонта, представленную в этой статье, понимать важность её соблюдения и можно устранить повреждения на бампере, которые, как казалось на первый взгляд, исправить невозможно. Качественно отремонтированный бампер ничем не отличается по внешним и техническим характеристикам от нового бампера

Лучшие цены и условия на покупку новых авто

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен — чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Требования к инструменту для пайки пластика

Для выполнения работ можно воспользоваться набором инструмента:

1. Паяльник;
2. Ножницы, пинцет, экструдер;
3. Набор: строительный фен с насадками и пластиковыми электродами для сварки;
4. Орбитально-шлифовальная машина (ОШМ);
5. Набор для ремонта стеклопластика;
6. Соответствующие расходные материалы: скобы для степлера, алюминиевая, медная или стальная мелкоячеистая сетка.

Прежде всего следует снять лопнувшую деталь с кузова автомобиля.

Это делается, во-первых, для удобства произведения ремонта и во избежание излишнего натяжения материала в трещинах к местам крепления на корпус машины. Демонтированная деталь очищается от грязевых отложений и тщательно моется.

После чего отколовшиеся части совмещаются друг с другом. При желании их можно зафиксировать скотчем с наружной стороны бампера. Далее разогревается паяльник и начинается кропотливая работа.

Паяльник и фен для пластика необходимо выбирать в соответствии с основными требованиями. Такие аппараты должны:

• быть эргономичными;
• быстро нагреваться;
• не перекаливать пластик.

Инструмент не должен быть тяжелым. Также очень облегчает работу, если паяльник имеет лампочку, которая освещает место пайки. Чтобы паяльник нагревался быстрее, можно сточить кончик жала. Если вы часто используете инструмент в работе и он со временем начинает медленнее нагреваться, то нужно зачистить гнезда. Это элементарно можно сделать своими руками.

Раскрутите болты, достаньте жало и, используя мелкозернистую наждачную бумагу, зачистите места соединения. Перегоревшее или сломавшееся жало можно заменить обычной стальной проволокой. Для пластмассы обычно применяют стоваттные аппараты.

При работе с пластмассой лучше использовать специальный фен для сварки пластика. Он работает в диапазоне температур от 0 до 650 градусов Цельсия, имеет подачу воздуха в 10 позициях. Фен для пластмассы программируется на сварку, удаление краски, сгибание, есть режим «паять припоем». Средняя розничная цена набора “фен с насадками” составляет 3000-4000 руб.

Такой аппарат стоит недешево и чаще всего используется мастерами, которые занимаются ремонтом профессионально. Для выполнения разовых работ по восстановлению лопнувшей пластиковой конструкции своими руками можно использовать строительный или монтажный стоваттный аппарат.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 — 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось. В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор

Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя — дуть по прямой

Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него. Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Инструкция. Пайка пластика с применением латунной сетки своими руками

Для ремонта потребует паяльник минимум на 40 Вт (лучше 60 или 100 Вт). Заготовьте кусочки латунной сетки такого размера, чтобы после впаивания в стороны от трещины было около 2 см перекрытия. Впаивать сетку нужно с внутренней стороны бампера.

Если бампер расколот, либо необходимо припаять недостающую долю большого размера, перед началом пайки закрепите детали пластиковыми стяжками или металлическими пластинами.

По периметру разлома с шагом 2-3 см просверлите отверстия, через которые можно протянуть стяжки. Пластины по такому же принципу крепятся болтами и гайками.

После прихватки в нескольких фрагментах и надежном соединении секций стяжки, пластины следует убрать, чтобы качественно пропаять место разлома. Если отломленные куски небольшого размера, прихватите их снаружи разогретым паяльником (утапливать жало необходимо на половину толщины бампера).

Точки пайки должны быть очищены от старого ЛКП. После прихватки обязательно следует усилить конструкцию изнутри сеточкой либо эпоксидкой и стекловолокном. Для армирования сеточкой достаточно разогретым паяльником утопить ее примерно на середину толщины пластика. С лицевой стороны старайтесь оставлять как можно более гладкую поверхность, так как орбитальной шлифовальной машинки у вас, скорее всего, нет, а руками пластмасса тяжело сошлифовывается.

Подготовка к выполнению основных работ

Спаять бампер самому, можно в домашних условиях. Для этого потребуется подготовить рабочее место и соответствующее оборудование для пайки. Для удобства восстановления обвеса в авто, потребуется снять деталь.

Работу нельзя проводить в полностью закрытом помещении и на открытом воздухе. Пайка бампера сопровождается неприятным запахом жженой пластмассы, но если операцию по восстановлению обвеса выполнять на улице, результат может быть испорчен воздействием окружающей среды. Оптимальное место для ремонта – гараж. Он защитит обрабатываемую поверхность от ветра и дождя, и автомобилист, в любой момент может открыть створки ворот и проветрить помещение.

Начинаем конструировать термофен: пошаговая инструкция

Сразу оговоримся, что главное в нашей задаче – экономия денег. Поэтому, список деталей, которые необходимо именно купить, мы по возможности уменьшаем до нулю. Вначале разберемся с характеристиками будущей станции.

Температура

Профессиональные устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в будущем мы не собираемся расплавлять серебро или алюминий.

Даже если нам придется работать с наиболее тугоплавким припоем, которым часто паяются микросхему, то самодельному фену будет вполне достаточно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы сгоревших микросхем с их дальнейшей заменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более крупных деталей (к примеру, процессора на видеокарте, южного или северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Важно! От мощности будет зависеть подбор главного элемента устройства – нихромовой спирали. Взять ее можно от старой электрической плиты или электрошашлычницы, советского утюга.

Толщина спирали

Оптимальная – 0,5 мм. Такое сечение проволоки будет прочно держать форму. Если диаметр будет больше – потребуется и побольше мощности. Для варианта в полмиллиметра будет достаточно источника питания на 4 А.

Напряжение и сопротивление

Оптимальное напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск опасных последствий. Если БП будет «выдавать» 25 В, то спираль должна иметь сопротивление в 7 Ом.
