Как из велика сделать мопед в домашних условиях

Шаг 1: Немного информации

Прежде чем начать делать бензовелосипед, вы должны понимать, что делаете, так как существует множество факторов, которые надо учитывать.

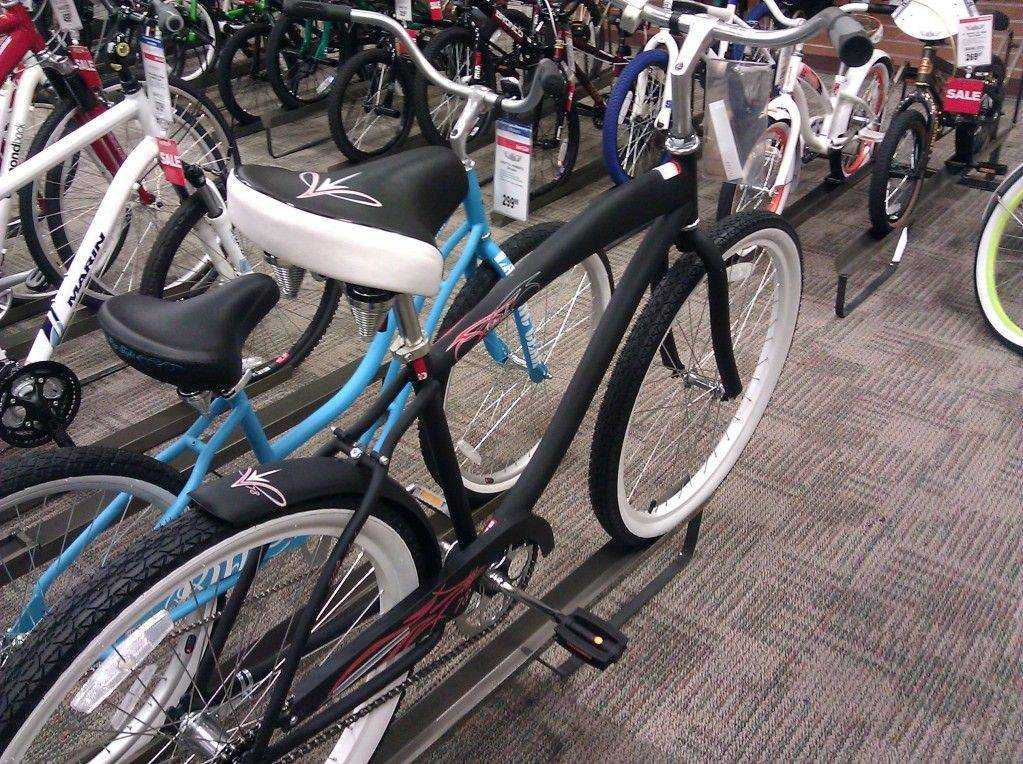

Велосипед важен. Не покупайте дешевый велосипед в Ашане. Конструкция их рамы очень хлипкая и она может развалиться от вибраций двигателя. Как минимум, найдите крепкий велосипед в специализированном веломагазине. Лучший вариант – прогулочный велосипед.

Двигатель, который вы используете, важен. В Интернете многие магазины предлагают поставить специальные моторные наборы. Будьте внимательны при покупке, универсальные комплекты могут не подойти вашему велосипеду, при этом, во многих местах нельзя вернуть купленный товар.

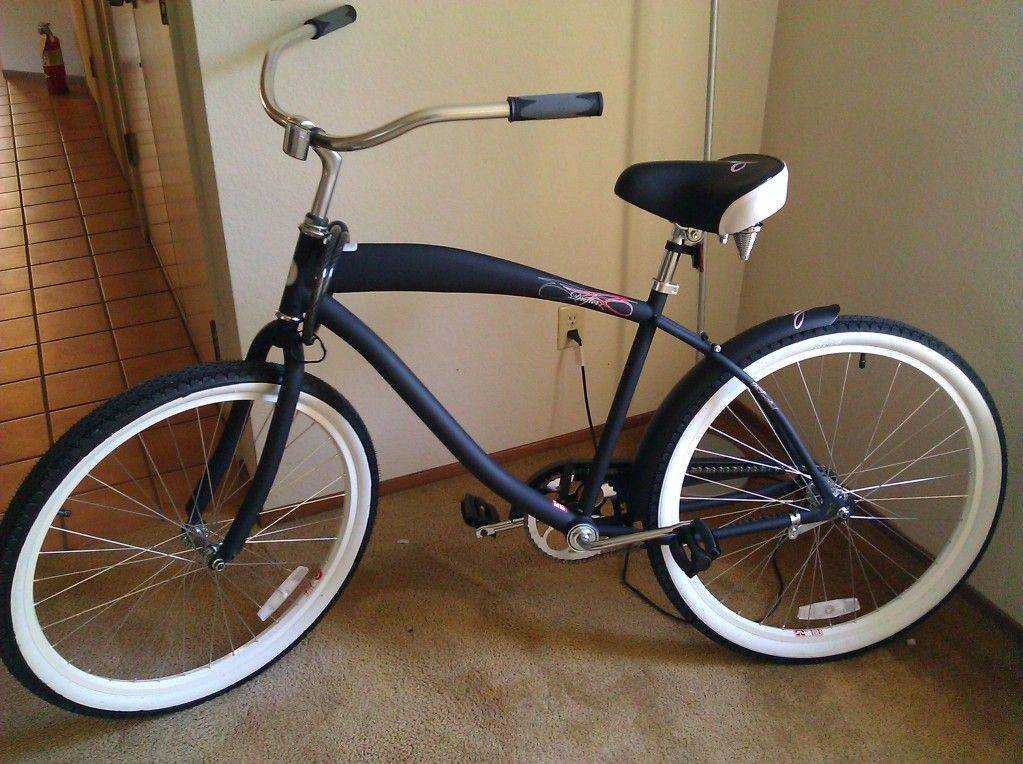

Стиль велосипеда важен. Винтажный или рэтро будут наилучшим выбором для сборки мотовелосипеда из бензопилы.

Как я себе мотоцикл собирал ч.1

В общем в 2013 году я упоролся и приобрел убитый МТ 10-36 с коляской Сей агрегат заводился время от времени и еще реже даже ехал (

100 км до замены цилиндро-поршевой группы), до места назначения доехал на веревке, ибо спустя 3км заглох, а завестись не смог благодаря слизанному пальцу кик-стартера (да будь же трижды проклят создатель безшлицевого вала). В общем спустя 5 часов езды на тросу я добрался в родной гараж.

Первым делом был приобретен шлем (дешевый — первая ошибка), палец кика — (вторая ошибка, хватило на 10 заводов), замок зажигания, свечные наконечники, масло Lucky Molly 10W40 MoS2, кислотный аккумулятор и подшипники рулевой колонки, а так же была демонтирована коляска.

Во время странствий по моторынку был ознакомлен с ветераном, и не побоюсь этого слова, рахитом МОТОдвижения, Хабой, который и наставил меня на путь истинный алкоголизма и снабдил киком и пальцем животворящим, двигатель в движение приводящим.

После установки/применения данных деталей по месту назначения была попытка добраться с места расположения гаража — домой (30км — разные города), и по въезду в город, правый цилиндр послал меня в пешее эротическое. С горем пополам добравшсь до Хабы, было принято решение заменить цилиндро-поршевую группу, на тот момент я сам не особо понимал сути происходящего, но по памяти зазор колец был около 3мм, а так же поршня в цилиндрах болтались как %уй в ополонке.

Также была произведена оценка рамы/ходовой и как следствие мною было приобретено готовое решение переделанной рамы (удлиненная) с передней вилкой и колесами от HONDA sabre 1982 г.в. (гидравличекий передний тормоз с антиклином и двумя тормозными дисками переднего колеса и барабанный тормоз (перевернутое заднее колесо с обрезанным мостом от МТ и пневмо амортизаторами) у Владислава.

До (уже заменен бак, зеркала и половина приборки, коляска незаметна):

на сим агрегате я отъездил 2 месяца и на слете празднования 8-летия нашего городского клуба Night Riders (Саша привет!) упорол клапана левого цилиндра.

В следствии чего мною было принято решение полного капитального ремонта, который затянулся на 2 года.

На следующий день после слета двигатель и все прочее было разобрано до траспортируемых деталей и вручную перенесено к Владу (с его двора в его дом, доехал на правом).

Следующий год мог меня радовать пешеходным состоянием, однако, по наводке, угадайте кого, был приобретен все тот же Днепр МТ (который ездит до сих пор) и мобильность не пострадала.

ВПРЫСК, начало (весна 2014)

Таким образом я остался мобилен и смог перейти от мечтаний к плановой реализации действий для перехода с карбюраторного к электронному впрыску.

Для начала, я решил пройти по пройденному пути и начал поиск готовых решений, однако кроме статьи о «Кавкказком впрыске» и заметке на оппозите, я не нашел ничего. Sad but true. После этого заинтересовался решениями ВАЗ и пришел к выводу — что вариант является самым оптимальным в плане качество / стоимость и называется «ЭБУ Январь 7.2» (сначала был 7.2+ но потом отказался). Соответственно данное решение можно считать отправной точкой моей реализации данной проблемы.

1)Невероятным образом я нашел на торговой интернет площадке SLANDO (OLX) лот человека с Донецка, нужного мне варианта (ДМРВ, ДПКВ, ДТ, дроссельная заслонка, бензонасос с фильтром, пластиковые гофры от заслонки до впуска, мозги Январь 7.2+ которые, впоследствии, были заменены на 7.2, а также обратный клапан и посадочные переходники для форсунок на впускные отверстия головок и естесственно проводка, которая, впоследствии была переделан) за адекватную цену (продавец не смог адаптировать прошивку) — который я и приобрел.

3) на moto.kiev.ua был приобретен комплект утятницы с выносным маслофильтром и коленвалом

4) полировка картера

5) установка впрыска

6) После всех действий, была произведена подгонка шатунов/поршней до +/- 0.01 грамма и полная сборка.

Первоначальная версия прошивки была добровольно позаимствована у Хрипченко Павла.

В последующей истории будет раcсказ про калибровку и текущая версия прошивки с топливными картами.

Мой вариант прошивки под Я7.2 будет выложен в следующем посту безвозмездно (использовал ШДК INNOVATE LC2)

Отдельное Спасибо Хабе и Павлу.

P.P.S. в моем проекте также добвален генератор 1КВТ (переделан на звезду — оброты зарядки от

700об/мин но -10% мощности), самодельный вариант проводки (релейный с предохранителями), а также электронная адаптация приборной панели под KOSO RX2N.

Кроссовый мотоцикл своими руками

Несмотря на высочайшие технические показатели такого типа мотоциклов, как кроссовый, выполнить его сборку своими руками вполне реально. Безусловно, ничто не мешает просто купить уже готовую модель, однако ведь далеко не всегда заводские образцы способны удовлетворить все желания конкретного мотолюбителя, к тому же такая покупка наверняка обойдется недешево, а самодельный мотоцикл позволит сэкономить существенный объем финансовых средств. Однако здесь необходимо четко соблюдать все требования, предъявляемые к монтажу, иначе конечный результат может оказаться весьма неутешительным.

Мотовелосипед своими руками

Отечественный рынок предлагает покупателям мотовелосипед с двигателем типа Д. Однако такие устройства обладают некоторыми недостатками, самым существенным из которых является наличие только одной передачи, из-за чего возможности устройства значительно снижаются. Тем не менее, их стоимость не является слишком высокой, поэтому, как говорится, получите то, за что платите.

Но можно сделать самодельные агрегаты своими руками. Для этого нужны все необходимые материалы. Еще недавно мотовелосипеды были заветной мечтой любого мальчишки. Да уж, в детстве подобные самоделки вызывали массу восхищения. Отличием от обычного велосипеда было то, что такое устройство снабжалось бензиновым двигателем. А ток в цепи можно было создать при помощи обычного триммера для волос. Хотя использование триммера не является обязательным, поскольку заменить его можно любым другим подходящим устройством.

Создать мотовелосипед можно и своими руками, но чтобы это сделать, может понадобиться видео с подобной тематикой. Если же права на необходимое видео защищены, то можно воспользоваться любой подходящей инструкцией.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Как сделать электро-велосипед

Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.

Варианты установки – мотор-колесо и самостоятельный движок на цепной или ременной передаче.

Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.

Комплект мотор-колеса

Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.

Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.

Ход работы:

  1. Установить на ось каретки новую звездочку и шкив ременной передачи.
  2. К подседельной трубе крепится вал с ведущим шкивом.
  3. Шкивы соединяются ремнем.
  4. Через провода вал подключается к источнику питания.
  5. От аккумулятора протянуть провода к выключателю на руле.

Скоростной велосипед с электромотором

Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:

  1. При включении электродвигателя вращающийся валик зацепляется за покрышку заднего колеса, подталкивая его.
  2. Через шкивы и переднюю звездочку передается крутящий момент на трансмиссию.
  3. Переключение передачи вызывает изменение крутящего момента на выходе. При этом скорость вращения валика сохраняется постоянной.

Велосипед с электроприводом своими руками:

Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.

Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

Если вы загорелись желанием сделать велосипед с мотором своими руками, то готовьтесь к тому, что вам придется немного потрудиться. В этой статье расскажем, как установить мотор колесо на велосипед и как сделать велосипед с мотором от бензопилы своими.

Как сделать электро-велосипед?

Установка электродвигателя позволяет уменьшить проблемы, которые могут возникнуть в процессе монтажа. Электродвигатель в рабочем состоянии можно снять с других конструкций, либо приобрести.

Желательно, покупать элемент, так как старые двигатели могут иметь другие показатели мощности, которые не подойдут для конструкции.

Установка электропривода может включать в себя несколько вариантов: использование необходимого количества мотор-колес с движком на разной передаче.

Мотор-колесо характеризуется наличием приводного механизма в центре элемента. При помощи проводов колесо крепят к системе управления. Преимущество такой конструкции в том, что трансмиссия не терпит серьезных изменений.

По возможности, некоторые устанавливают несколько мотор-колес. Установка не занимает много времени, при условии, что велосипед поддается монтажу. Единственным недостатком считается слабая схожесть конструкции с мопедом.

Для того чтобы собрать настоящий электрический мопед, не требуется выхлопная труба. Это увеличивает надежность конструкции.

Собрать двигатель самостоятельно довольно таки проблематично, поэтому лучше ставить готовый мотор.

Правила сборки:

  1. На оси каретки устанавливают новую звездочку и шкив для передачи при помощи ремня.
  2. Под сидением находится труба, к которой крепят вал со шкивом.
  3. Шкивы крепятся ремнем.
  4. К главному питанию вал подсоединяют через специальные провода.
  5. От аккумулятора провода проводят непосредственно к рулевой части.
  6. Аккумулятор обычно располагается либо на багажнике, либо на нижних трубах.

Порядок действия электродвигателя состоит в таких приемах:

Как сделать мопед из велосипеда

полировка авто своими руками после покраски если появилась шагрень Помимо велосипеда, нам понадобится электрический или бензиновый двигатель, аккумуляторная батарея и зарядное устройство, регулятор скорости, блок управления, приводной ремень, элементы крепления и шкивы. Бензиновый или электрический движок можно купить, а можно просто снять со старого мопеда или даже с обычной газонокосилки

Правда, в последнем случае обратите внимание на то, чтобы он имел не менее двух лошадиных сил, иначе Вам просто не удастся сдвинуть мопед с места, сколько ни старайтесь

Далее для того, чтобы сделать мопед своими руками, нам нужно изготовить шкив на двигатель. Для изготовления шкива можно использовать обычный обод — только он должен быть на 5-6 см. меньше обода велосипедного колеса. Затем, используя привод, присоединяем мотор к колесу. Обязательно проследите за тем, чтобы на приводе не было ни малейшего разрыва, ведь с помощью приводного ремня вращение от двигателя будет передаваться на колесо.

Установка двигателя на мопед

Теперь расскажем о том, как правильно установить двигатель. Некоторые применяют для этого сварку, но если Вы хотите избежать сварочных работ, можно закрепить мотор на мопеде с помощью хомутов — их нам понадобится для этого три штуки. Тем не менее, перед тем, как крепить двигатель, нужно сделать стальное основание для крепления, которое все же придется сварить из листовой стали. Желательно, чтобы стальные листы имели не менее 3,5 см. в толщину, а лучше больше. Теперь крепим двигатель на основание, а последнее, в свою очередь, уже на раму нашего транспортного средства. Такая конструкция крепления удобна тем, что двигатель можно в любой момент снять для ремонта или замены.

Несколько слов об электрическом двигателе. Он удобен тем, что работает от аккумуляторов, которые нужно просто периодически подзаряжать. Таким образом Вы избегаете затрат на бензин. Кроме того, электродвигатель позволяет разгонять мопед до скорости почти 40 километров в час, и для этого Вам не нужно прилагать каких-то особых усилий. Теперь Вы знаете, как сделать мопед, однако некоторым этого мало, и они бы хотели увеличить скорость своего транспортного средства.

Как сделать мопед быстрее

Для того, чтобы Ваш мопед ездил быстрее, существует несколько вариантов тюнинга. Скажем сразу, что самодельные мопеды с трудом поддаются доработке (по крайней мере, для этого нужно обладать недюжинным опытом и знаниями), а вот заводские модели можно улучшить достаточно просто и недорого.

Первый способ тюнинга заключается в расточке стандартных цилиндров двигателя под поршни диаметром до 47 мм. Не забудьте предварительно снять ограничитель скорости и заменить грузики вариатора. Грузики можно заменить и самостоятельно (и даже сделать их), а вот расточку цилиндров лучше доверить опытным специалистам. По стоимости это выйдет около 1500-2000 рублей. Зато после такого тюнинга Ваш железный друг сможет развивать скорость уже до 65 км/ч.

Второй способ тюнинга заключается в замене стандартной поршневой группы (50 кубических сантиметров) на большую (например, 70 куб. см.). Благодаря большему объему и увеличению передаточного числа вариатора скорость гарантированно увеличится до 70 км/ч. Правда, этот способ несколько дороже предыдущего.

Третий способ представляет собой увеличение клапанов цилиндра и покупку спортивного вариатора, тюнингового карбюратора с увеличенным жиклером и установку широкофазного распределительного вала. Также необходимо будет расточить цилиндр под поршень диаметром 50 мм. С помощью такого тюнинга Вы уже сможете с пробуксовкой трогаться с места, вставать и ехать на заднем колесе мопеда, а скорость Вашего «железного коня» возрастет до 80 км/ч. Существуют способы и еще более увеличить скорость мопеда и превращения его уже, по сути, в мотоцикл, однако такой тюнинг весьма дорог и заключается он в замене или в еще большей модификации деталей и систем мопеда.

Вариант 2: собираем мопед с бензомотором

Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:

  • бензиновый мотор;
  • мопедные запчасти: колеса, амортизаторы, выхлопная труба, тормоза;
  • проверенная вело-рама;
  • инструменты.

Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.

На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.

Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.

Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:

  1. Убрать педали и переднюю звезду с велосипедной рамы.
  2. На заднее колесо от мопеда и вал двигателя установить звездочки. Звезда на колесе большего диаметра.
  3. Надеть заднее колесо на раму.
  4. С помощью цепи соединить звезды.

Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.

Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.

В общем, самодельный мопед на базе велосипеда будет выглядеть так:

Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.

Мопед из бензопилы и велика своими руками

P.S. Автор видео — Никита, который раньше помогал проводить эксперименты kreosan

Чето слишком заумно сделал, куча цепей. Да и педали он постоянно подкручивает

Вот чувак сделал немного попроще, да и с места на движке спокойно старт берет:

Привод ублюдочный. Во-первых, ведомый шкив хрен оцентруешь, небольшое биение будет в любом случае. Во-вторых, проблемы с установкой. Ширина перьев должна быть огромной, чтоб туда уместился шкив на проставках. Желательно, чтоб рама была под 150 ось. Если нижние перья изогнуты, геморроя не оберешься. В-третьих, динамики никакой. Да, можно поколдовать со сцеплением, но тогда спицам пиздец. В четвертых, ремень проскальзывает в мокрую погоду.

Так что нихера это не проще. Кататься можно, но технически это драндулет. Хотя едет довольно быстро, около полтоса.

Патлами на цепь попадет считай все

Галкин в деревню сбежал от бабушки?

мы такие мопеды делали еще когда мелкие были, а сейчас это чего модно чтоль?мдэээ

Ой да, нихера ты не делал! Если и делал, то всё равно всем насрать, потому что пост не создал, видос не запилил, а только гадишь в комментах!)))

Вот он сделал и видос запилил, а ты сочиняешь из зависти.

ЗЫ А если и делал, то и ему не запрещено.

тут даже парировать нечем мне)))

Блин, парируй давай.

Я столько букв написал))), придумай что-нибуть — не сдавайся сразу.

«В наше время утюба не было, так мы ито лучше делали.»

«На бензине? Что, серьёзно? Двадцать первый век на дворе! Илона Маска на тебя нет. «

«Мопед без вайфая? Я сделал такой ещё в 1989г.»

. ну, или что-то типо того.

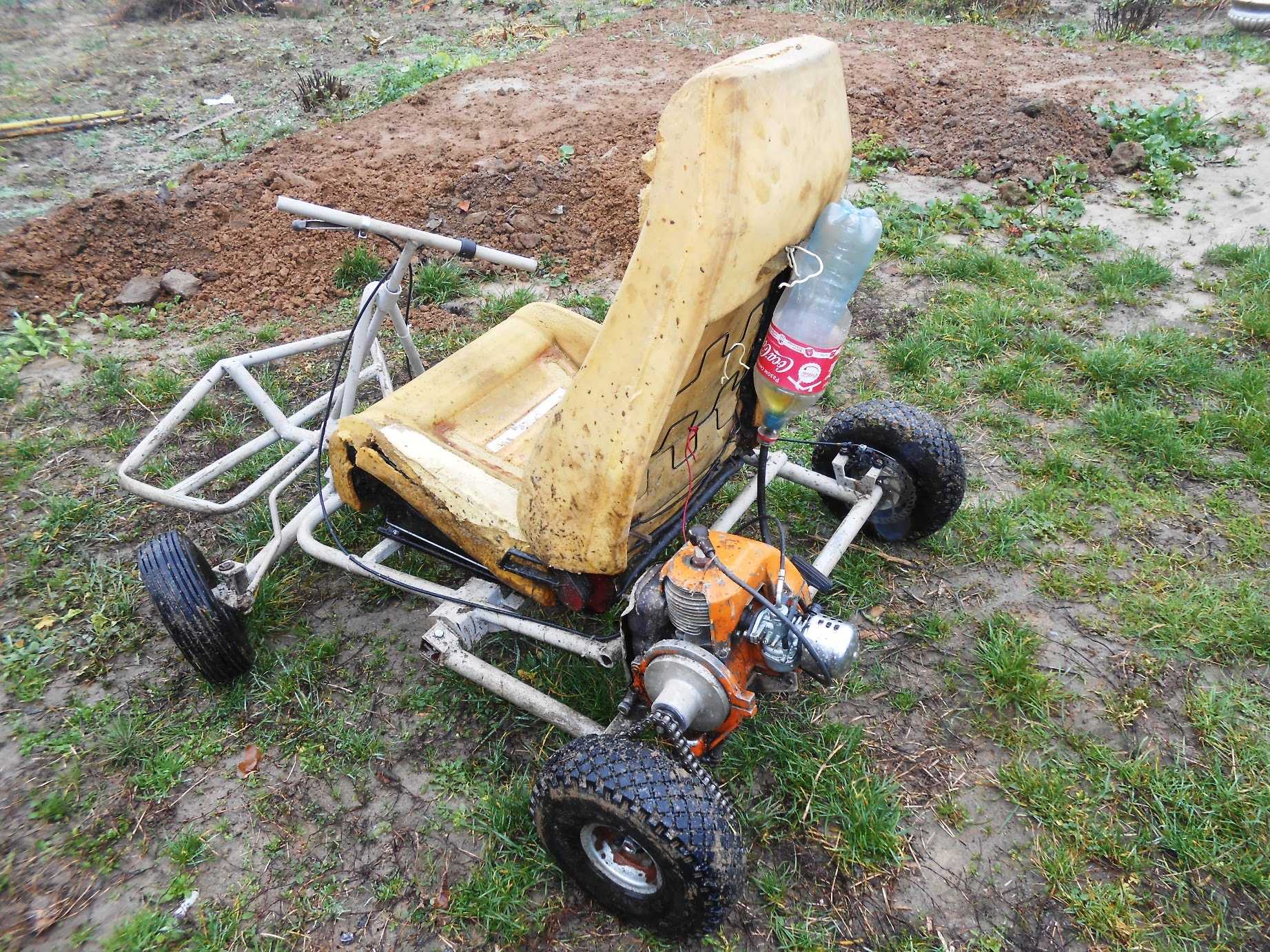

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

  1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
  2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
  3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
  4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
  5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
  6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

  1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
  2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
  3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.
