С чего начать установку обтекателя на «Газель»?

Данный элемент предпочтительно монтировать на крыше автомобиля. Выполнять работы следует с соблюдением определенных условий. Во-первых, опоры необходимо фиксировать за усилителями крыши, иначе конструкция может не выдержать нагрузки на большой скорости при сильном встречном ветре. Во-вторых, спойлер желательно разместить как можно ближе к краю, чтобы снизить попадание в зону разрежения.

Прежде чем начинать установку обтекателя на «Газель», нужно выполнить разметку будущего размещения опор. Работу рекомендуется проводить вдвоем. Помощник должен удерживать спойлер на предполагаемом месте установки. В этот же момент необходимо провести измерение расстояния между опорами и от них до краев крыши. Выбирайте оптимальное положение, чтобы элемент располагался параллельно по отношению кромок транспортного средства.

На следующем этапе, перед монтажом детали, следует провести повторные замеры. Это связано с тем, что малейшая неточность и нарушение размещения конструкции приведет к потере аэродинамических показателей и ожидаемый эффект от детали трансформируется в недостаток. В результате придется проделывать весь процесс заново.

Способ без сверлильных работ

Альтернативным вариантом монтажа обтекателя на «Газель-Бизнес» является его установка без сверления. При этом спойлер садится на герметик либо двухсторонний скотч. Такой способ менее надежен и не обеспечивает максимально прочной фиксации. В идеале желательно использовать оба метода в комбинации: прикрутить элемент болтами, обработав посадочные места клеящим составом.

По возможности постарайтесь скорректировать угол атаки. Например, для усиления прижимного действия на поворотах, обтекатель должен иметь увеличенный угол атаки, а уменьшенный показатель обеспечивает быстрый разгон транспортного средства. В результате правильно настроенный спойлер оптимизирует аэродинамические свойства машины и улучшает динамику разгона.

Инструкция по монтажу

Обтекатель на «Газель Некст» монтируется поэтапно, в следующей последовательности:

По отмеченным меткам сверлят места для креплений.
Дрель необходимо удерживать строго вертикально вниз, гнезда желательно рассверлить с обеих сторон.
Опоры детали фиксируются при помощи болтов. Чтобы снизить нагрузку и расширить площадь крепления, используют широкую плоскую шайбу.
Следует правильно подобрать длину винтов и качество гаек таким образом, чтобы они обеспечивали оптимальное усилие затяжки с дополнительной шайбой. В процессе монтажа спойлера может наблюдаться незначительный прогиб основы крыши.
После завершения монтажных работ остается провести несколько пробных заездов и сравнить результаты «до» и «после».

Тестирование

Ниже приведены сравнительные характеристики до установки спойлера на «Газель» и после монтажа обтекателя (в скобках):

Разгон автомобиля до 100 километров — 59,9 секунд (45,8).
Расход горючего на скорости 60 км/ч — 11,1 л (10,3).
Улучшение динамики позволяет реже пользоваться переключателем передач.

В итоге можно отметить, что установка обтекателя реально улучшает некоторые параметры автомобиля. Цифры могут показаться незначительными, однако если учесть коммерческое предназначение транспортного средства и умножить все это на длительное использование элемента, экономия не вызывает никаких сомнений.

Оснащение Газелей спойлерами (или обтекателями) — не только дань моде, но и возможность улучшить аэродинамические качества автомобиля. Качественный спойлер на Газель обеспечивает курсовую устойчивость и оптимизирует потоки встречного воздуха. Кроме того, снижается уровень шума, который возникает от потоков воздушных масс.

Установка спойлеров распространена преимущественно среди спортивных машин, и вообще многие считают его исключительно декоративным элементом, нежели придающим машине реальные возможности. На деле же обтекатель существенно повышает динамические характеристики.

В частности, практика эксплуатации Газелей, осуществляющих грузоперевозки, показывает, что спойлер повышает технические характеристики. В последнее время наблюдается повышение спроса именно на передние обтекатели для Газелей. Это относится и к дальнобойщикам, и к автовладельцам, использующим Газели в городской черте.

Установка обтекателя на Газельспойлер на Газель целесообразнее устанавливать на крыше. В процессе установки необходимо придерживаться ряда условий. Например, его опоры следует крепить за усилители крыши, в ином случае конструкцию просто сорвет на скорости. Обтекатель должен располагаться по возможности ближе к краю, чтобы не входить в зону разрежения.

Перед началом фиксации спойлера необходимо провести разметку местоположения его опор. Здесь потребуется сторонняя помощь. Второй человек должен удерживать обтекатель на месте, в котором будет произведена его установка. Одновременно с этим нужно линейкой измерить промежуток между опорами, а также от краев до опор. Следует выбирать оптимальное положение, чтобы конструкция располагалась параллельно краю Газели.

На следующей стадии монтажа, непосредственно перед установкой спойлера на автомобиль, следует отложить его и еще раз все тщательно измерить. Если что-то не совпадает и есть ошибки, это скажется на движении машины и все аэродинамические достоинства спойлера обратятся в минус. В итоге придется переделывать конструкцию заново.

Монтаж спойлераЕсли же все подготовлено верно, то можно приступать к монтажу. В отмеченных позициях следует просверлить места креплений. Дрель должна быть строго в вертикальном положении вниз. Не лишним будет рассверлить отверстия не только снаружи, но и с внутренней стороны салона. Опоры обтекателя нужно закрепить при помощи болтов. Для увеличения площади крепления и в то же время для существенного снижения нагрузки на головку рекомендуется подложить под гайку широкую шайбу.

Необходимо тщательно подбирать гайки, поскольку длинные элементы не всегда надежно прижимают спойлер к крыше, а коротких, в свою очередь, может элементарно не хватить для дополнительных шайб. В процессе затягивания спойлера возможен небольшой прогиб основы крыши.

Распространен и другой способ установки обтекателя на газель, который обходится без сверления — обтекатель садится на герметик или приклеивается двухсторонним скотчем. Однако следует помнить, что в этом случае прочность крепежа будет на порядок ниже. Идеальное решение в использовании обоих способов крепления — герметики и болтов.

Если есть возможность, то желательно настроить и угол атаки. Так, для увеличения прижимной силы на поворотах спойлер на автомобиле Газель должен иметь больший угол атаки, и наоборот, для обеспечения быстрого разгона машины его необходимо уменьшить. В итоге, грамотно настроенный обтекатель оптимизирует динамику и аэродинамические качества автомобиля.

Общие сведения

Монтаж обтекателей на «Газель» — это своеобразная дань моде различным обвесам, которые имеют широкую популярность при тюнинге спортивных и гоночных автомобилей. Некоторые консервативные пользователи считают данную конструкцию просто декоративным элементом для украшения, а не практичной деталью, способной улучшить параметры машины. Однако практика показывает, что спойлер на малотоннажных грузовиках заметно улучшает ходовые и технические характеристики транспортного средства.

Спрос на автомобильном рынке на обвес такого типа огромен. Спойлеры приобретают как дальнобойщики, так и водители, маршрут которых проходит в черте города. Материал изготовления для рассматриваемых приспособлений — это преимущественно тканевые образцы либо стекловолокно. Для связи компонентов между собой используются Защиту полимерного изделия от погодных и механических воздействий обеспечивает ряд специальных добавок.

Плюсы и минусы

Среди преимуществ обтекателей на «Газель» отмечают такие моменты:

Защита вентиляционной системы от камней и грязи.
Экономия горючего благодаря снижению воздействия встречного ветра и улучшения аэродинамических параметров авто. В процентном соотношении этот показатель достигает 5-6 %, что не так уж и мало для коммерческого транспорта.
Улучшение динамики транспортного средства, включая тягу и разгон.

Монтаж некоторых модификаций требует сверления дополнительных отверстий, которые при недостаточной антикоррозийной обработке будут подвергаться ржавлению во время эксплуатации.
Стоимость некоторых спойлеров достигает 8-10 тысяч рублей, за установку — еще 5000. Следовательно, окупаемость элемента займет длительный период.

С чего начать установку обтекателя на «Газель»?

Законность установки спойлера на автомобиль

Сотрудники Госавтоинспекции стали уделять повышенное внимание к транспорту с нестандартными изменениями. Автомобили со спойлерами останавливают, к водителям применяют санкции, а машины даже отправляют на штрафстоянки

Запрет на установку оборудования регулирует законодательство.

Какими нормативными актами регулируется установка спойлера

Практически каждый владелец машины со временем пытается усовершенствовать свой автомобиль. Некоторые довольствуются небольшими изменениями, другие решаются на существенные доработки. Отхождения от стандарта относят к тюнингу.

ПДД обязывают водителя обеспечить соответствие автомобиля допуску к эксплуатации. Оборудование на машине устанавливают по стандартам, а изменения согласовывают. Запрет отражен в пункте 7.18 Приложения к Основным положениям ПДД.

Изменения также описывает Техрегламент, в котором изложено определение составных частей транспортного средства. Если переоборудование некоторых деталей подтверждено документально, автомобиль может спокойно выезжать на дорогу. Цели регистрация авто описаны в приказе №399.

Чтобы избежать штрафов за тюнинг, следует разобраться, влияют элементы на безопасность движения или нет. Все изменения в конструкцию машины оформляют в соответствии с законом.

Когда нужна регистрация в ГИБДД

В Техрегламенте изложены понятия, которые описывают, какие перемены разрешены в автомобиле. В машине устанавливают только такие детали, которые не повлияют на ситуацию во время движения.

Владельцы считают, что аэродинамический обвес не вредит безопасности транспорта. Эксперты доказывают, что спойлер меняет конструкцию авто, а это воздействует на прижимную силу и управление автомобилем. В любой момент переоборудованный транспорт создаст аварийную ситуацию на трассе. Аналогично обстоит дело с установкой увеличенных дисков на колесах, обтекателей и радиаторов.

Можно ли установить спойлер на машину

Повод для проверок инспекторов ГИБДД вызывают разные элементы тюнинга и все детали, которых первоначально не было в конструкции машины. Каждая деталь, которая даже незначительно выступает за пределы корпуса, теоретически может травмировать пешеходов.

Относительную свободу действий водители имеют только при обустройстве салона машины. Но все усовершенствования не должны ограничивать действие подушек безопасности.

Любое оборудование, которое не входит в заводскую комплектацию, запрещено использовать без регистрации. Легализацию спойлеров советуют начинать еще до начала установки элементов на автомобиль.

Какие спойлеры можно не регистрировать

Без оформления аэродинамические обвесы ставят на автомобиль, если это предусмотрено в заводском изготовлении. Примером служит БМВ. Компания предлагает дорогой пакет, в который входят бампер, а также небольшой спойлер и пороги. Обвесы разрешено устанавливать на другие машины этого модельного ряда. Такой тюнинг не регистрируют.

Единственный вариант решения проблемы – обращение в ГИБДД, чтобы ставить спойлер на авто по закону.

Общие сведения

403 — доступ запрещён

Как Вы отнесетесь к переоборудованию из маршрутки в автоэвакуатор? Что именно планируется переделать:1. Отпилить заднюю часть кузова, как обсуждалось выше (про номера уточнил, и VIN и номер кузова на моторной перегородке, дублеров нет)2. замена рамы (она без номера) на раму от ГАЗ-53. здесь ВОПРОС: обязательно ли приобретение рамы с СВНА, даже если она б/н или достаточно договора купли-продажи? С этой рамой база будет от 3700 до 3900, благодаря смещению передней подвески вперед, крепления задней подвески (рессор) такие же как на ГАЗели. Ширина рамы такая же, так что кабина встанет практически без доработок.3.

Инструкция по монтажу

Обтекатель на «Газель Некст» монтируется поэтапно, в следующей последовательности:

По отмеченным меткам сверлят места для креплений.
Дрель необходимо удерживать строго вертикально вниз, гнезда желательно рассверлить с обеих сторон.
Опоры детали фиксируются при помощи болтов. Чтобы снизить нагрузку и расширить площадь крепления, используют широкую плоскую шайбу.
Следует правильно подобрать длину винтов и качество гаек таким образом, чтобы они обеспечивали оптимальное усилие затяжки с дополнительной шайбой. В процессе монтажа спойлера может наблюдаться незначительный прогиб основы крыши.
После завершения монтажных работ остается провести несколько пробных заездов и сравнить результаты «до» и «после».

Закон о тюнинге автомобилей: все подробности

Инфо

ГАЗ-53 с родным мостом ГАЗели илиб) подвеска на пневмобаллонах (ресивер от ЗИЛа или МАЗа, электрический компрессор и автоматическое/ручное управление высотой задней подвески) с дооснащением заднего моста четырьмя продольными рычагами и поперечной тяги (подберется задний мост от японца с пружинной подвеской сравнимой полной массы.4. платформа будет изготовлена из трубы с квадратным и прямоугольным сечением и швеллера — по аналогии с фото во вложении.5. Установлена лебедка и проблесковые маячки оранжевого цвета.6. Подозреваю, что через ОТТС на существующую модель автоэвакуатора на базе ГАЗели не получится, поэтому при переоборудовании через заключение сразу совмещу мероприятие с заменой ДВС на японский V6 или V8 с АКПП, японо-карданом, японо-мостом, длина кардана будет подбираться по длине из японских под получившуюся базу, либо удлиняться вставкой с последующей балансировкой.7.

Важно

Обтекатели на «Газели» – это не просто улучшение экстерьера, но и реальная возможность недорого и без больших трудовых затрат усилить аэродинамические показатели автомобиля и курсовую устойчивость наряду с экономией топлива. Эффект такого переоборудования особо заметен на скорости свыше 50 км/ч. Даже самые простые спойлеры заметно сглаживают негативное воздействие встречного ветра.Общие сведения Монтаж обтекателей на «Газель» – это своеобразная дань моде различным обвесам, которые имеют широкую популярность при тюнинге спортивных и гоночных автомобилей. Некоторые консервативные пользователи считают данную конструкцию просто декоративным элементом для украшения, а не практичной деталью, способной улучшить параметры машины. Однако практика показывает, что спойлер на малотоннажных грузовиках заметно улучшает ходовые и технические характеристики транспортного средства.Обтекатель на «Газель Некст» монтируется поэтапно, в следующей последовательности:

По отмеченным меткам сверлят места для креплений.
Дрель необходимо удерживать строго вертикально вниз, гнезда желательно рассверлить с обеих сторон.
Опоры детали фиксируются при помощи болтов. Чтобы снизить нагрузку и расширить площадь крепления, используют широкую плоскую шайбу.
Следует правильно подобрать длину винтов и качество гаек таким образом, чтобы они обеспечивали оптимальное усилие затяжки с дополнительной шайбой. В процессе монтажа спойлера может наблюдаться незначительный прогиб основы крыши.
После завершения монтажных работ остается провести несколько пробных заездов и сравнить результаты «до» и «после».

Способ без сверлильных работ Альтернативным вариантом монтажа обтекателя на «Газель-Бизнес» является его установка без сверления.

Обтекатели на «Газели» — это не просто улучшение экстерьера, но и реальная возможность недорого и без больших трудовых затрат усилить аэродинамические показатели автомобиля и курсовую устойчивость наряду с экономией топлива. Эффект такого переоборудования особо заметен на скорости свыше 50 км/ч. Даже самые простые спойлеры заметно сглаживают негативное воздействие встречного ветра.

Плюсы и минусы

Среди преимуществ обтекателей на «Газель» отмечают такие моменты:

Защита вентиляционной системы от камней и грязи.
Экономия горючего благодаря снижению воздействия встречного ветра и улучшения аэродинамических параметров авто. В процентном соотношении этот показатель достигает 5-6 %, что не так уж и мало для коммерческого транспорта.
Улучшение динамики транспортного средства, включая тягу и разгон.

Монтаж некоторых модификаций требует сверления дополнительных отверстий, которые при недостаточной антикоррозийной обработке будут подвергаться ржавлению во время эксплуатации.
Стоимость некоторых спойлеров достигает 8-10 тысяч рублей, за установку — еще 5000. Следовательно, окупаемость элемента займет длительный период.

Оформление изменений в конструкцию тс

Монтаж обтекателя в специализированной мастерской обойдется не менее пяти тысяч рублей. Поэтому, имея элементарные навыки в монтажных работах, целесообразнее эту операцию выполнить самостоятельно. Тестирование Ниже приведены сравнительные характеристики до установки спойлера на «Газель» и после монтажа обтекателя (в скобках):

Разгон автомобиля до 100 километров – 59,9 секунд (45,8).
Расход горючего на скорости 60 км/ч – 11,1 л (10,3).
Улучшение динамики позволяет реже пользоваться переключателем передач.

В итоге можно отметить, что установка обтекателя реально улучшает некоторые параметры автомобиля.

Цифры могут показаться незначительными, однако если учесть коммерческое предназначение транспортного средства и умножить все это на длительное использование элемента, экономия не вызывает никаких сомнений.

Тестирование

Разгон автомобиля до 100 километров — 59,9 секунд (45,8).
Расход горючего на скорости 60 км/ч — 11,1 л (10,3).
Улучшение динамики позволяет реже пользоваться переключателем передач.

Предлагаем Вашему вниманию подробную пошаговую инструкцию с фото — как установить обтекатель на Газель Некст без сверления
кабины.

Принцип установки и комплект крепления спойлера на Газель Некст является универсальным для автомобилей Газель и Газон Некст.

Время установки своими руками обтекателя обычно при отсутствии подобного опыта обычно занимает 1 час.

Внимательно изучите всю инструкцию до конца, обзаведитесь необходимым инструментом, при необходимости пригласите кого-то для помощи — вдвоем производить установку обтекателя гораздо сподручнее.

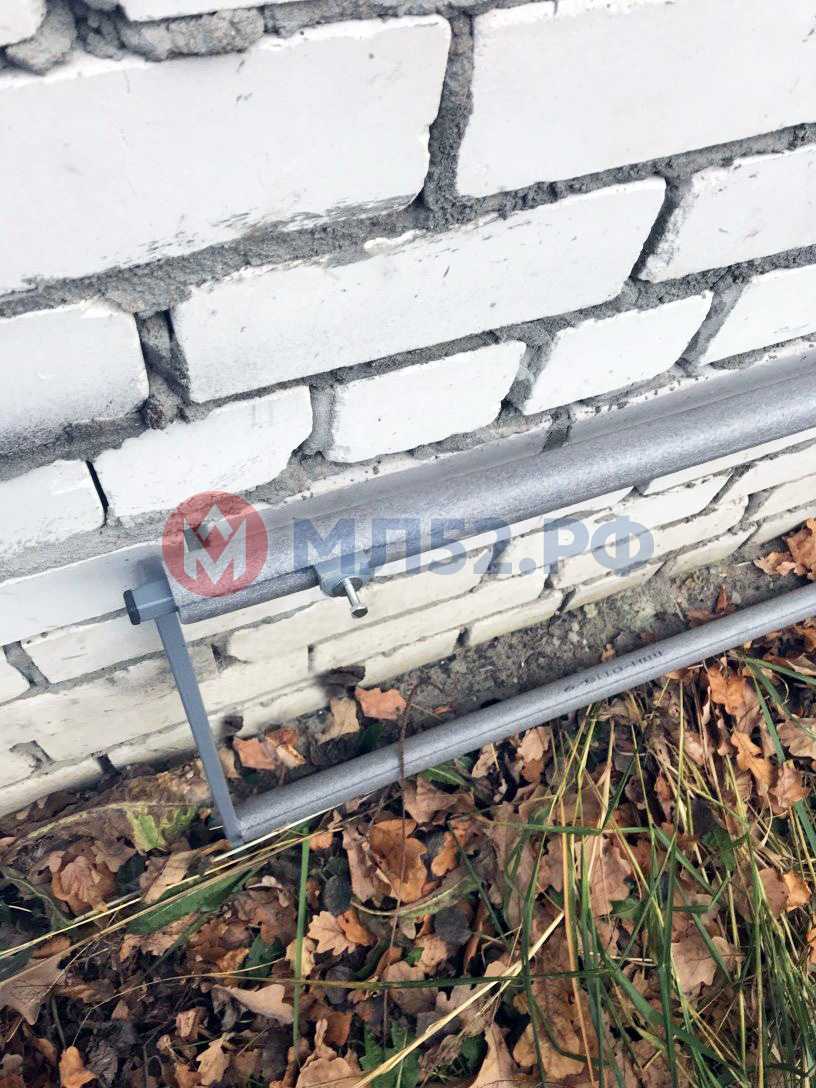

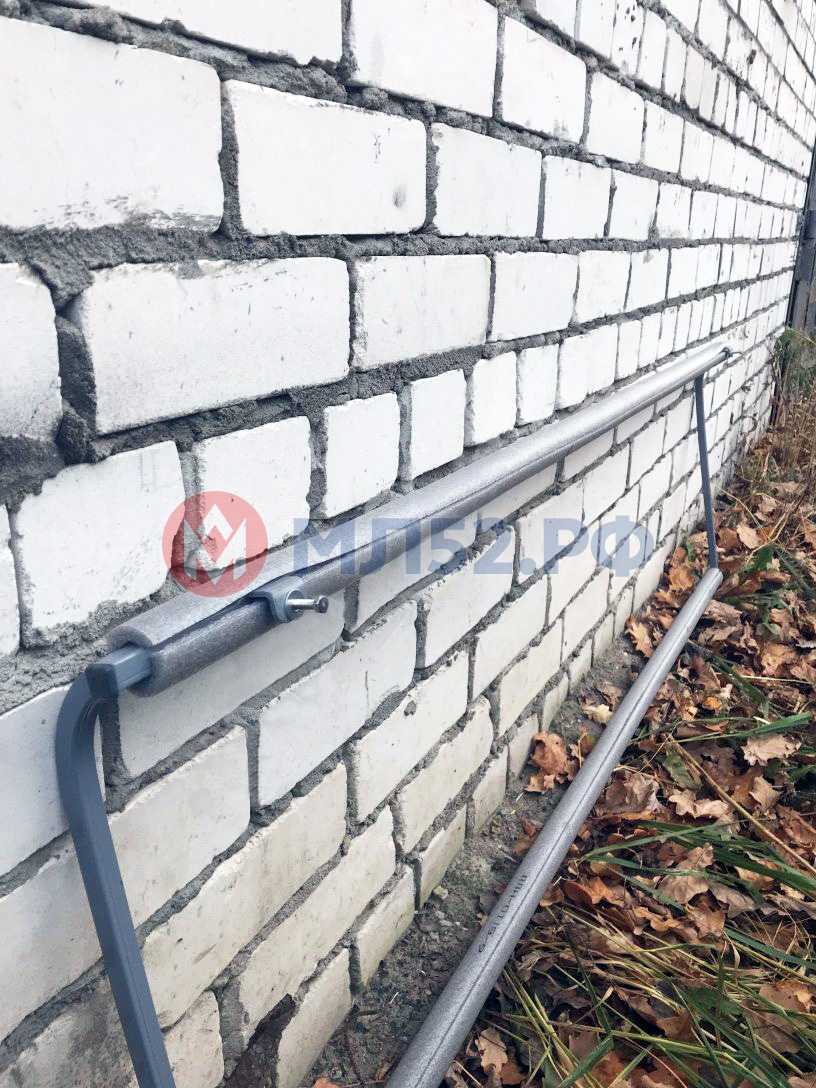

Внешний вид комплекта крепления обтекателя на Газель Некст
:

Комплект поставки крепежа обтекателя:

Пошаговая инструкция — установка крепления спойлера

1. Наживить болт из комплекта (6*20) на резьбу заднего кронштейна рамы крепления

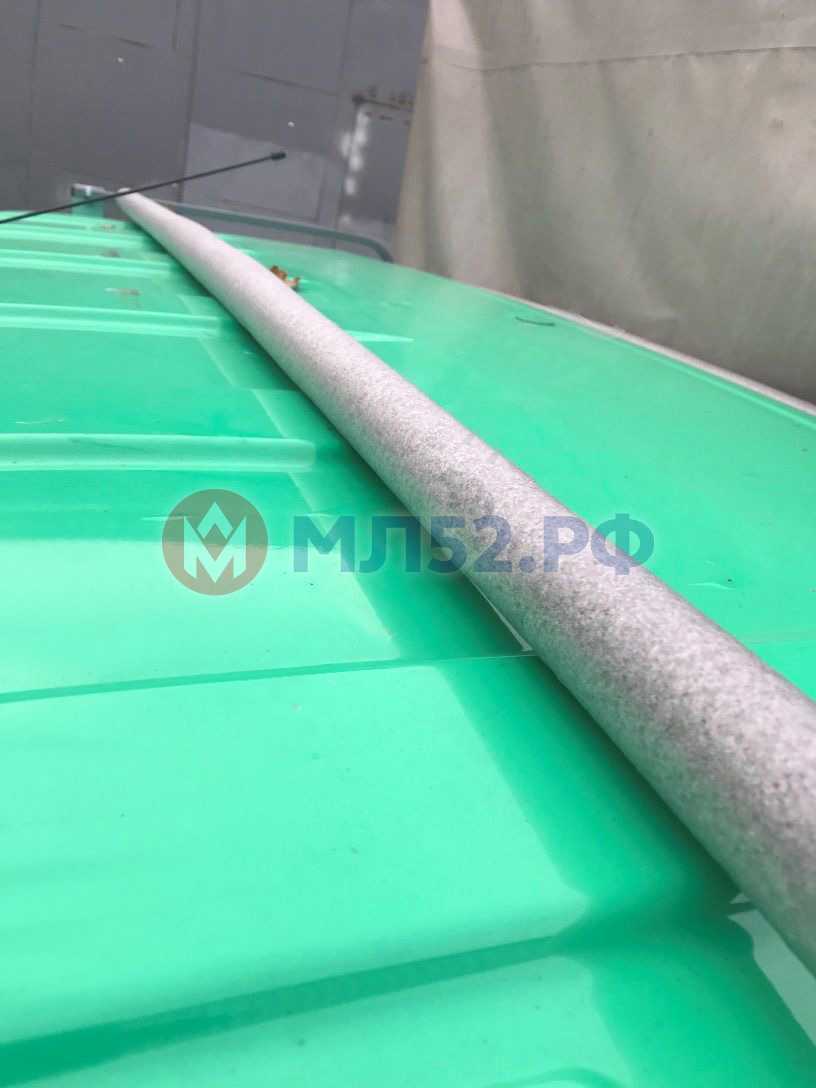

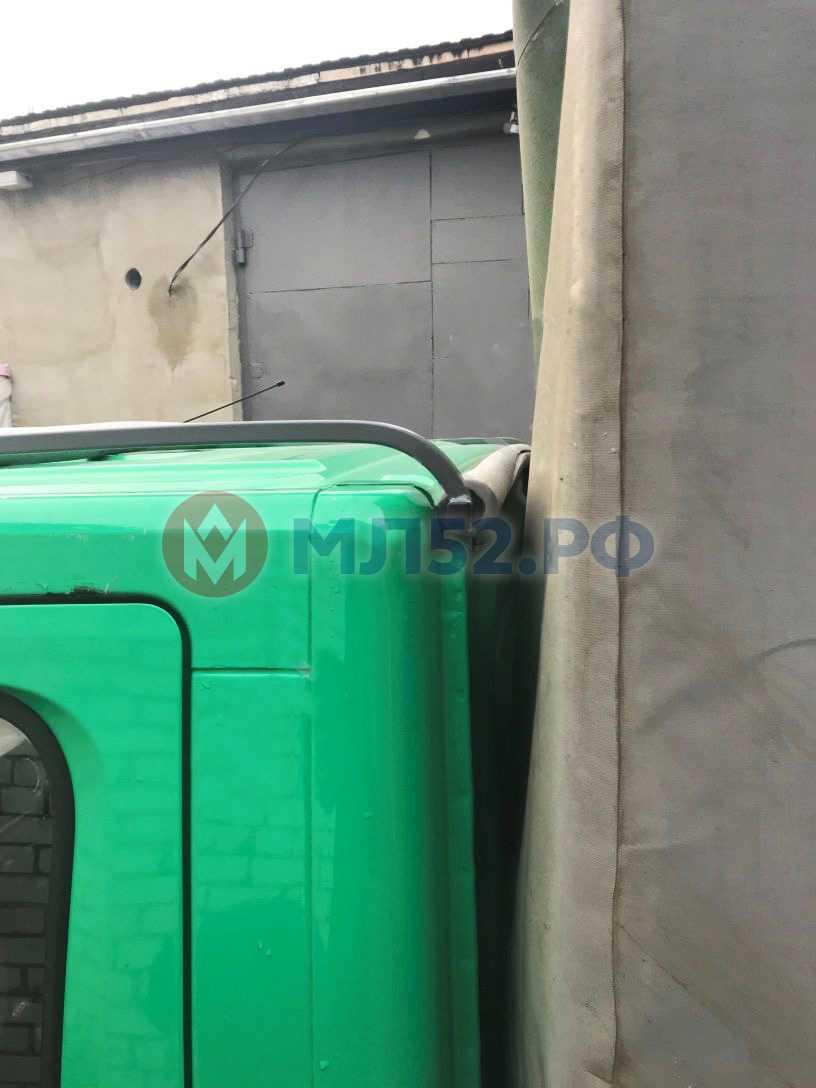

2. Аккуратно установить рамку крепления спойлера на крышу

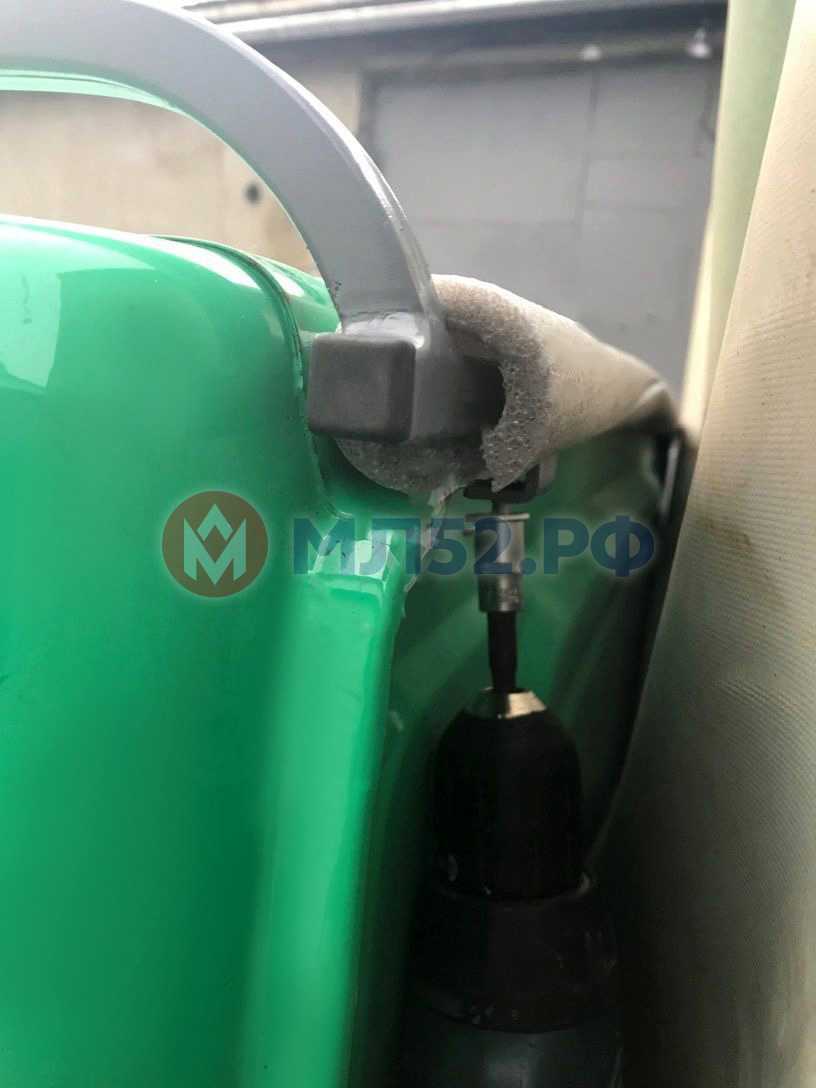

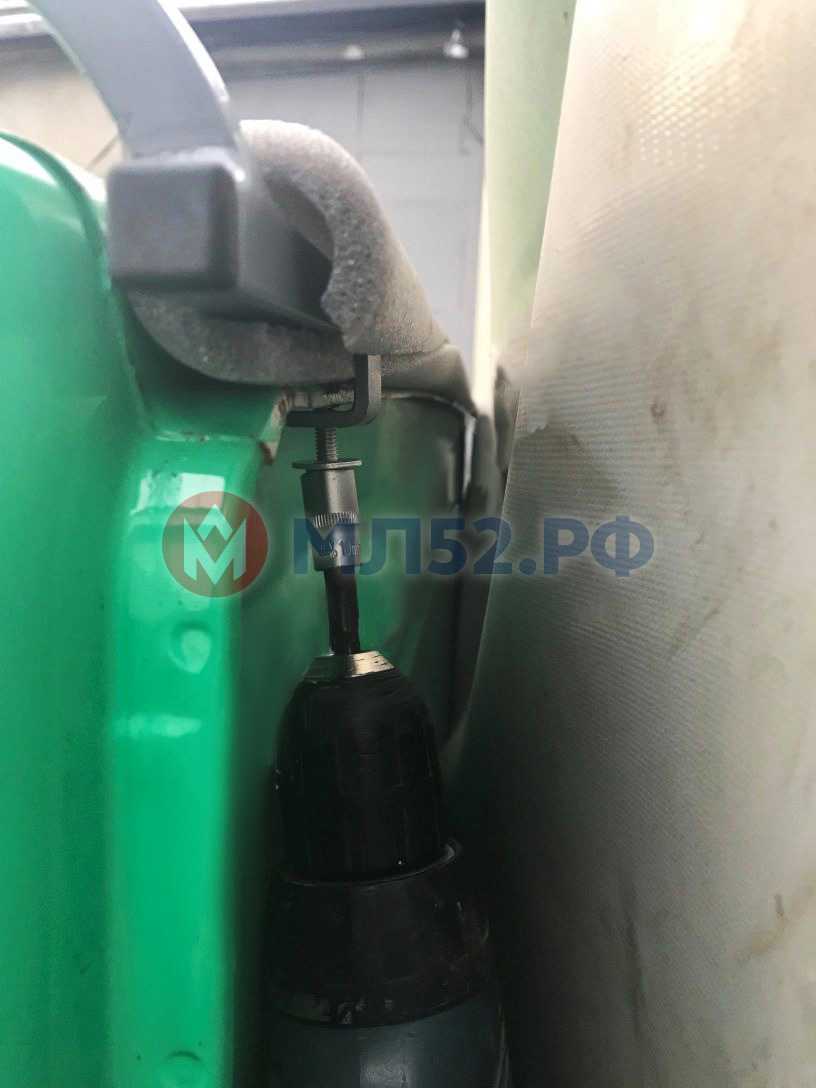

3. Подтянуть болт крепления, не прижимая антенну к кабине рамой (не затягивать болт до конца)

4. Подготовка к установке боковых кронштейнов спойлера

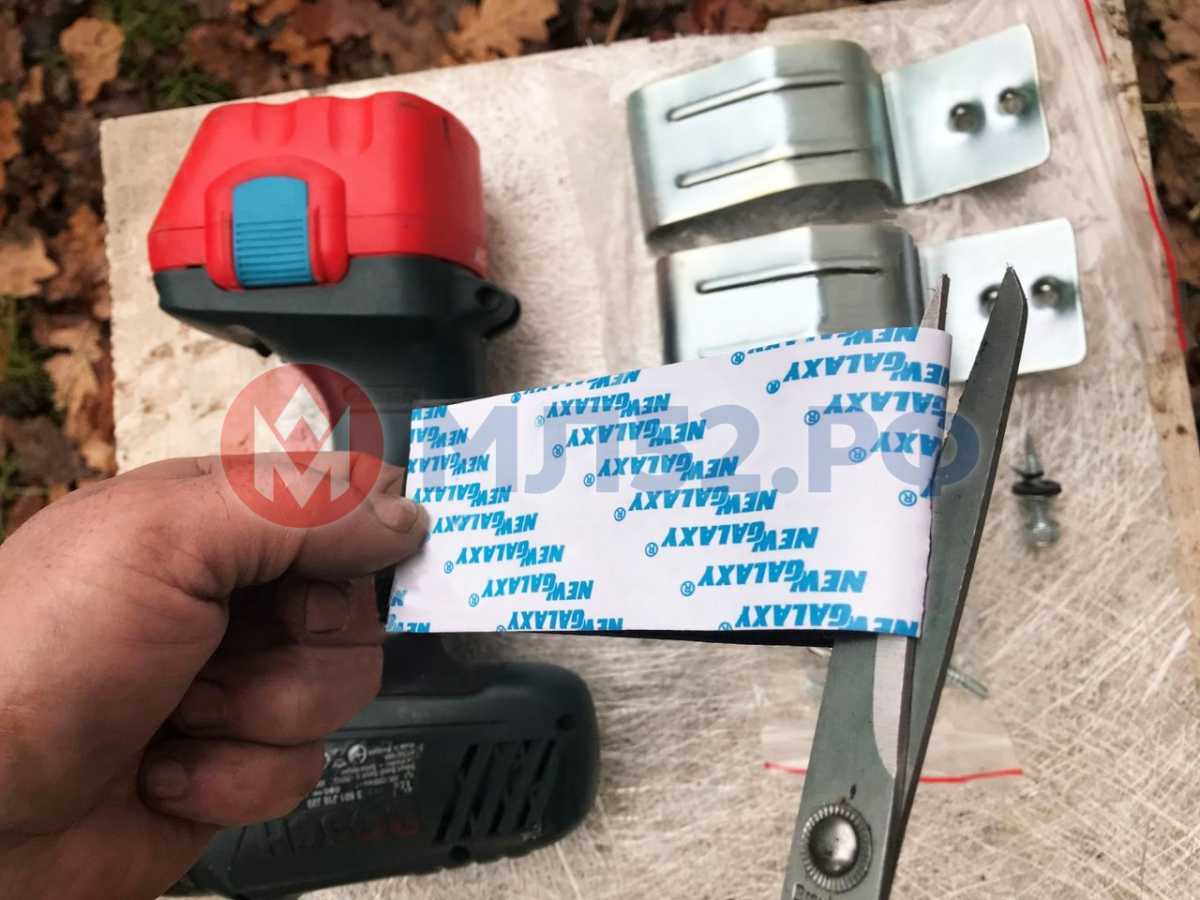

4.1. Разрезать ножницами ленту для монтажа из комплекта поставки пополам на две части

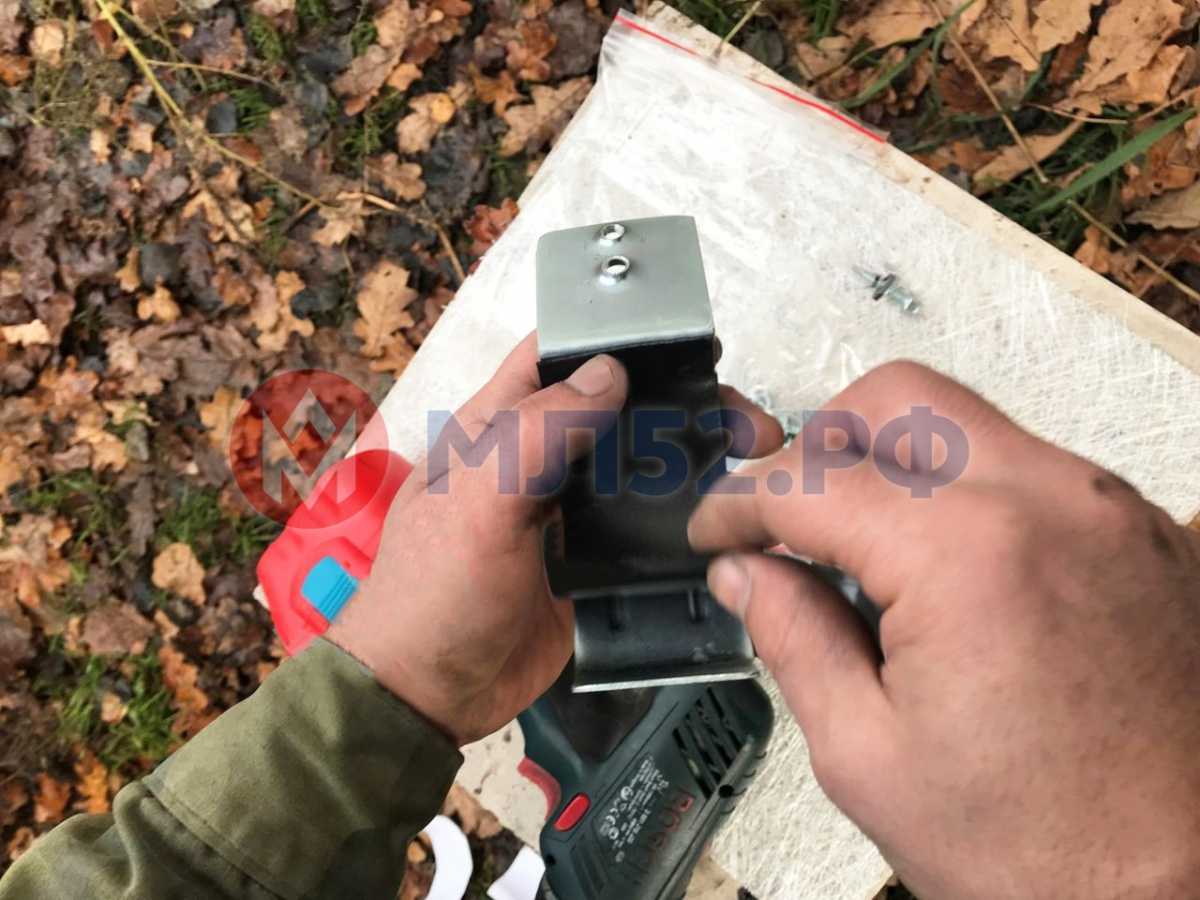

4.2. Взять боковые кронштейны спойлера и наклеить на них ленту для монтажа (на внутреннюю поверхность) в целях защиты лакокрасочного покрытия кабины в местах соприкосновения с кронштейнами

5. Произвести установку боковых кронштейнов спойлера, закрепив их к раме при помощи винта 6*30 (через верхнее отверстие)

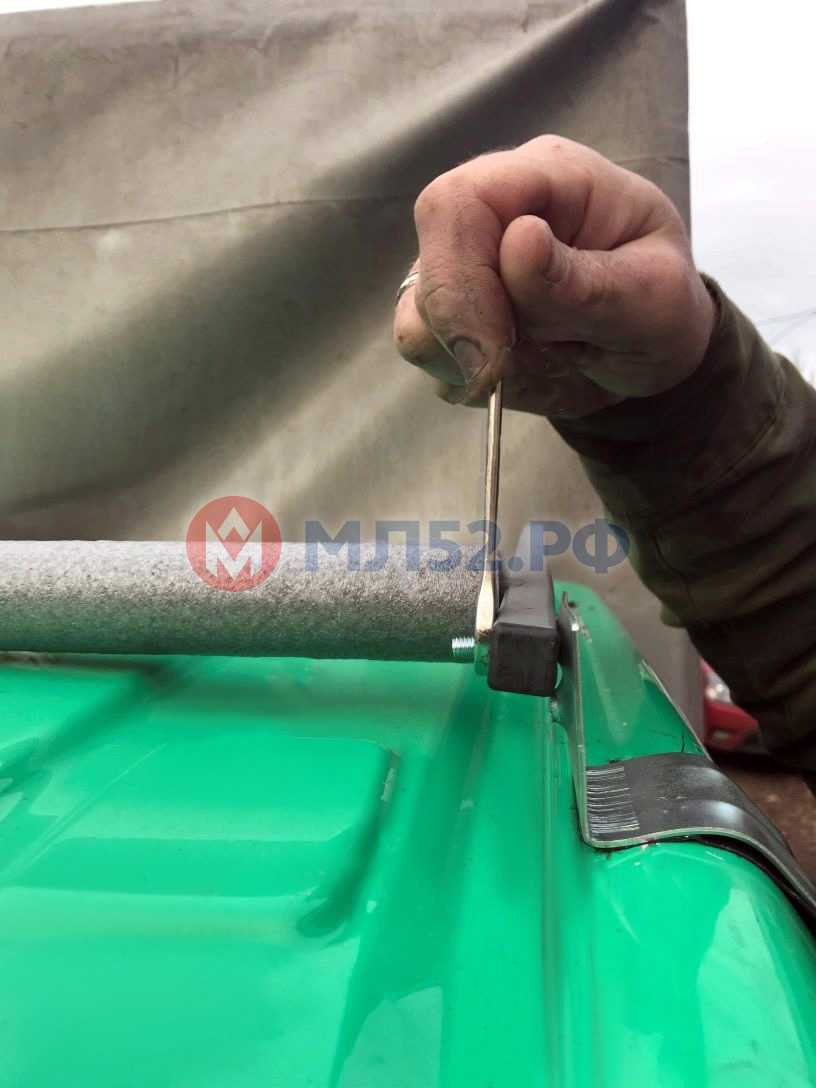

6. Затянуть гайку M6 на винте 6*30 при помощи ключа на 10

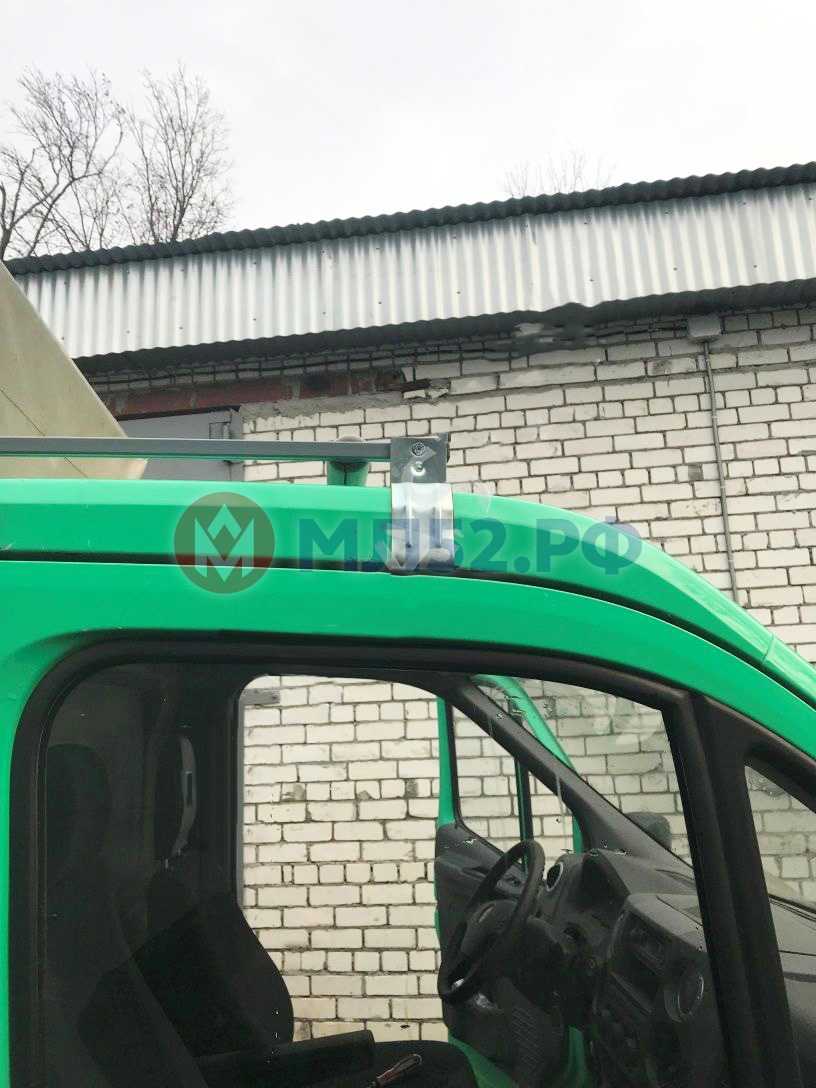

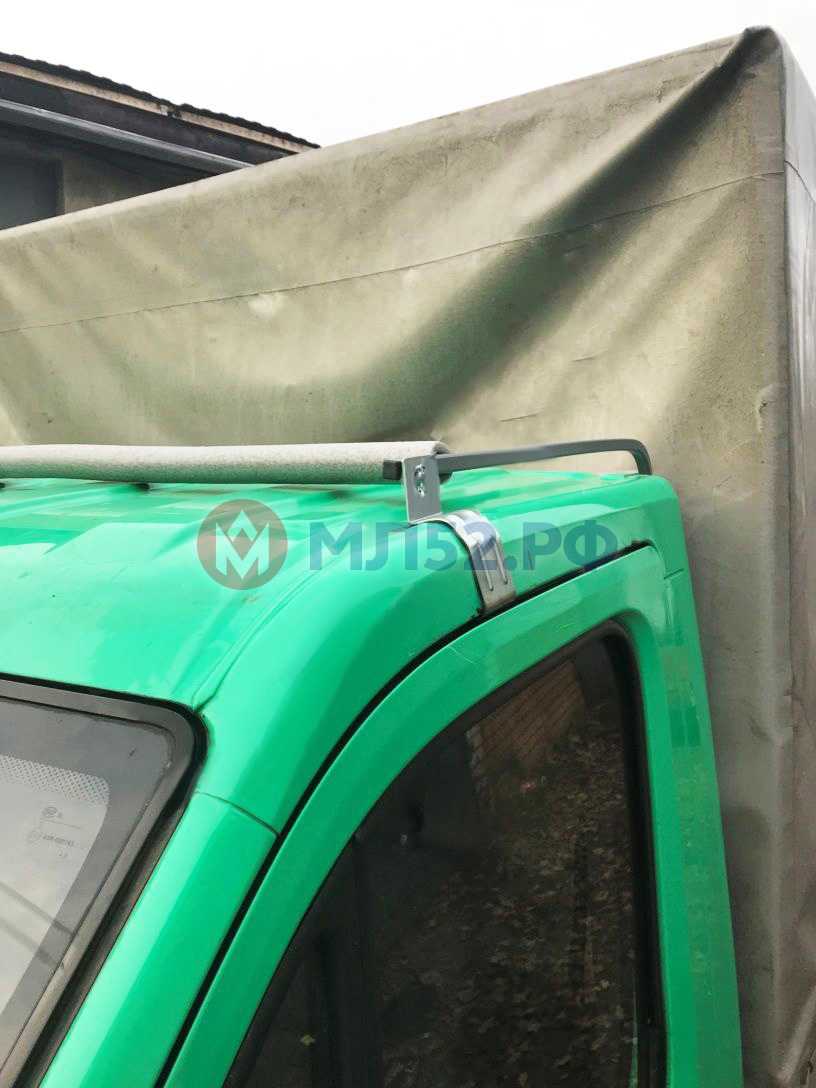

7. По очереди затянуть боковые кронштейны спойлера (правый и левый), выставив по центру относительно кабины раму крепления спойлера

Обратите внимание: рамка крепления спойлера не мешает установке габаритных огней, а мягкая ПВХ-изоляция труб позволяет сохранить краску на крыше кабины

8. Окончательно затянуть задние болты после монтажа боковых кронштейнов спойлера

Проверьте правильность установки крепления спойлера

Пошаговая инструкция — установка спойлера на Газель Некст

1. Произвести монтаж резинового уплотнителя спойлера Газель Некст (не входит в комплект поставки, приобретается отдельно) по нижнему периметру спойлера

3. При монтаже спойлера к раме крепления понадобятся:

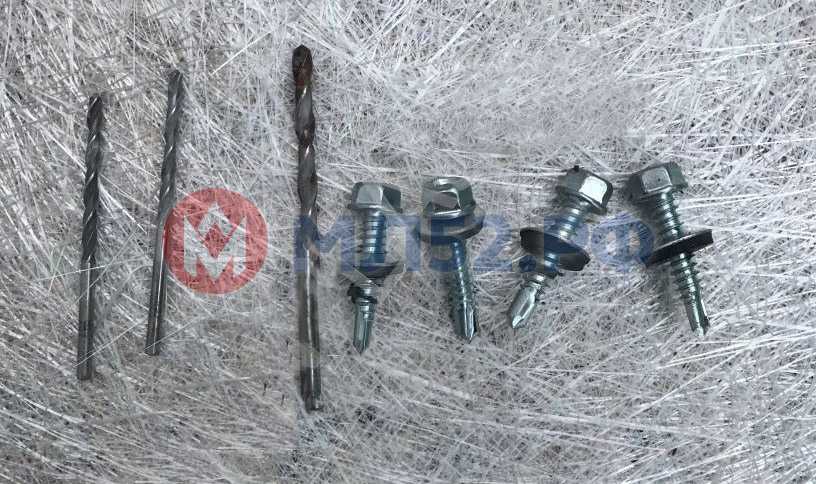

Дрель и сверло по металлу;

Комплект кровельных саморезов (из комплекта поставки)

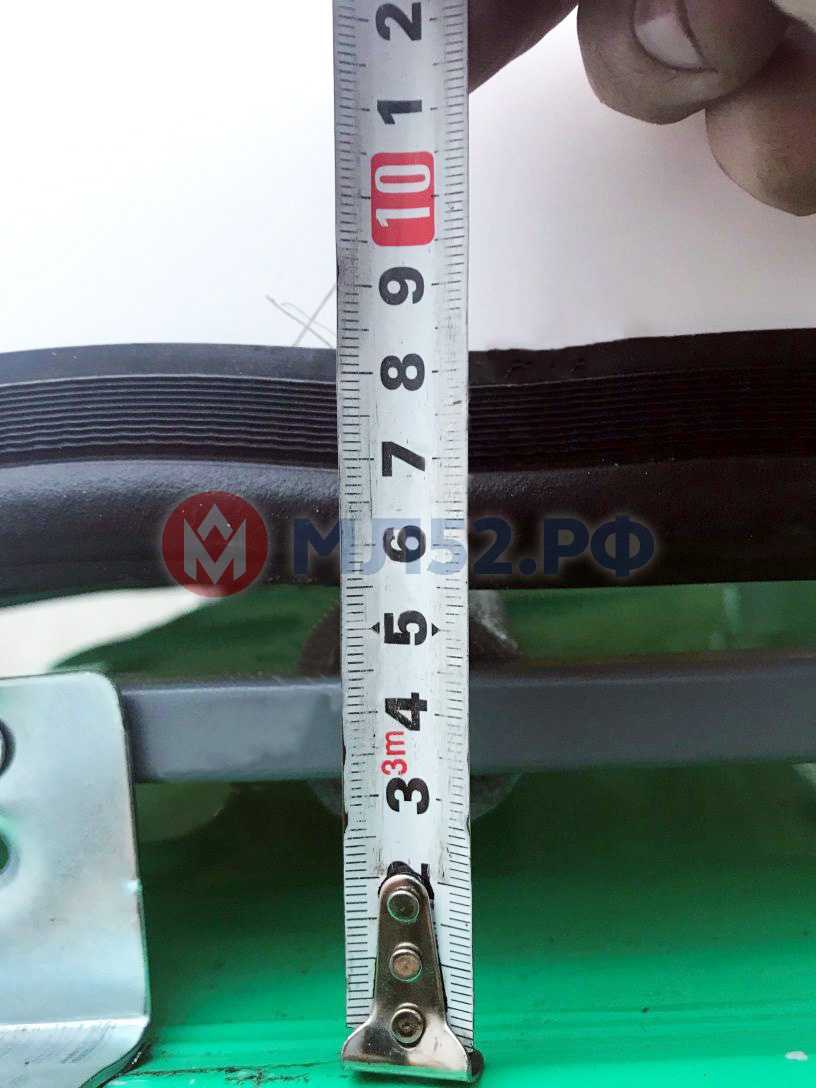

4. При помощи рулетки или линейки произвести разметку для сверления 4-х отверстий:

Отверстия спереди должны совпадать с нижним отверстием на боковом кронштейне;

Отверстия сзади должны быть максимально сдвинуты к краю спойлера

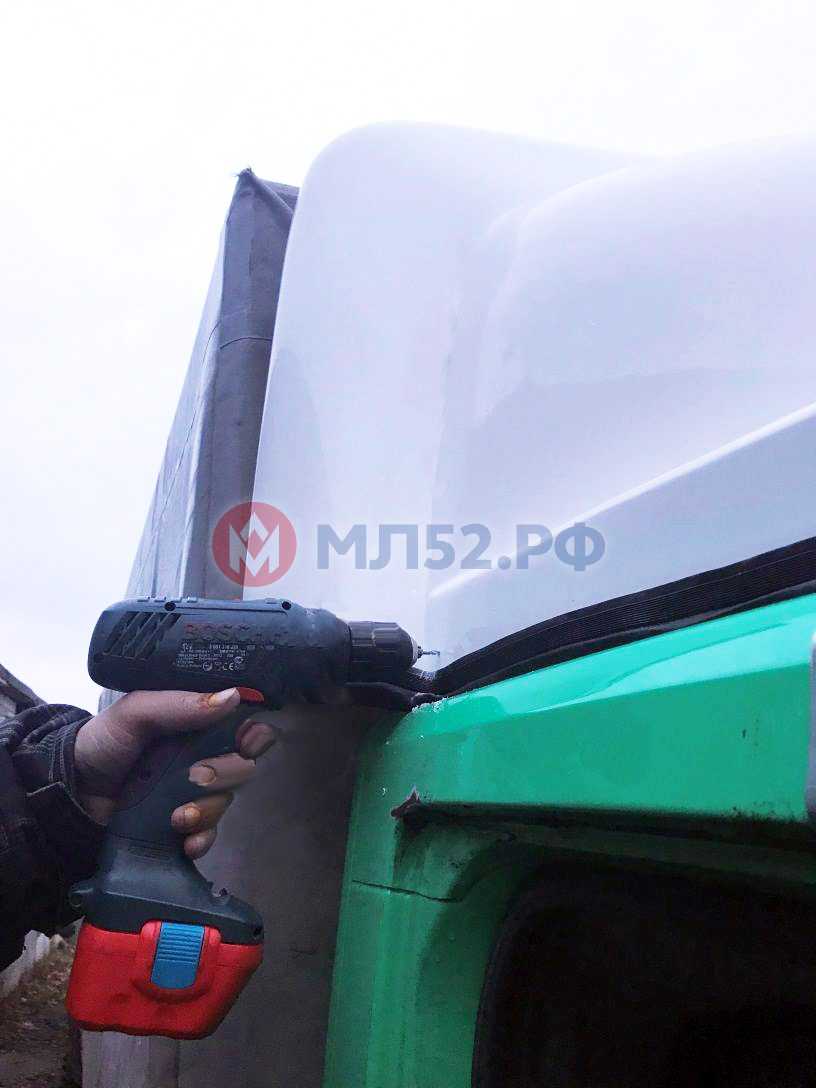

5. По разметке передних отверстий просверлить только спойлер; по разметке задних отверстий просверлить таким образом, чтобы сверло прошло сквозь раму обтекателя

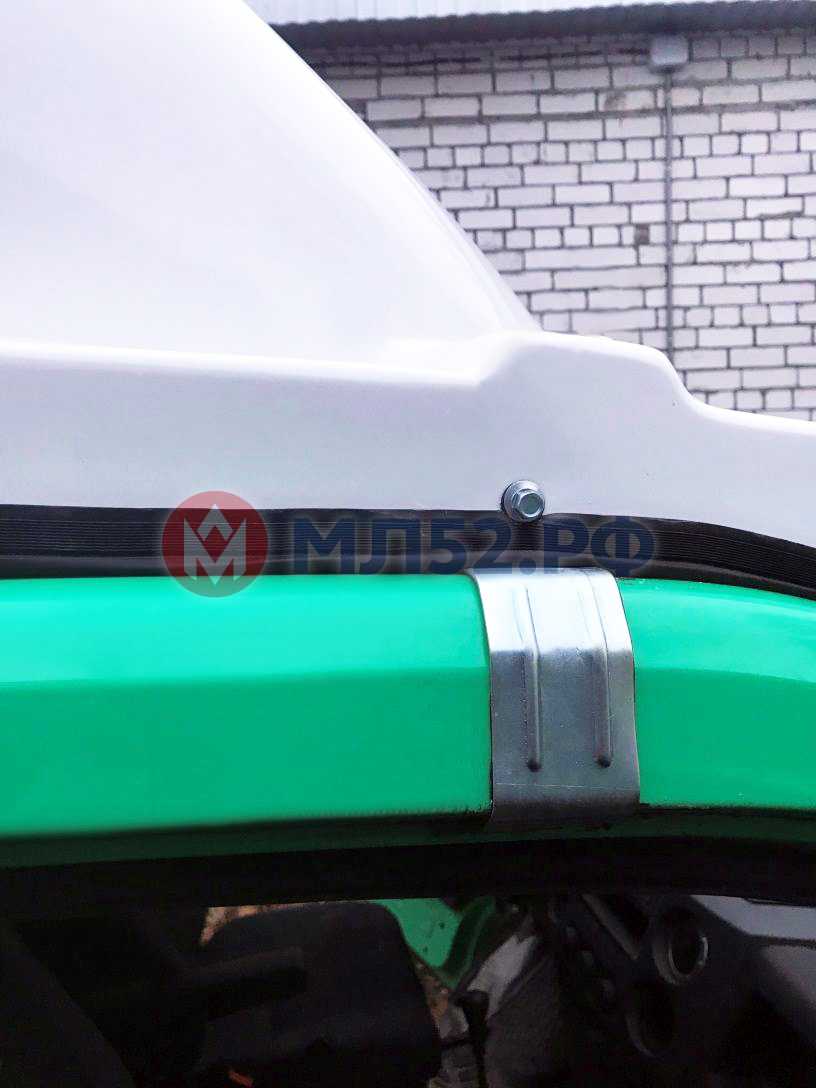

6. Затянуть 4 кровельных самореза из комплекта поставки
