Обзор микросхем звуковых усилителей
Качество звука. Одна из статей формирования себестоимости автомагнитолы – это именно используемый тип микросхемы Усилителя Низкой Частоты в выходном каскаде магнитолы (УНЧ). Именно эта микросхема, в основном, будет влиять на качество звучания. Безусловно, на звук так же влияет и акустика, и проводка, и внешний усилитель (если такой имеется), и многое другое – но если изначально использовался дешевый УНЧ, то уже никакого кардинального улучшения в звуке добиться будет нельзя. Поэтому, если Вы любитель качественного звучания, перед покупкой обязательно поинтересуйтесь, какой тип микросхемы используется в магнитоле.
Мощность звука. Полностью зависит от используемой микросхемы. И чем этот параметр больше, тем в итоге лучше, так как УНЧ воспроизводит без искажений только в начале своей Амплитудно-Частотной Характеристики (АЧХ) — линейный режим работы. Именно поэтому акустику с сопротивлением 2 Ом любят устанавливать в автомобили премиум-класса.
MOSFET. Можно иногда увидеть на магнитолах эту надпись. Если производитель не обманывает, то в его изделии используется микросхема УНЧ, которая изготовлена по технологии MOSFET: на одной подложке размещаются два типа транзисторов – биполярный и полевой. Не вдаваясь в подробности, скажем, что этот симбиоз дает ряд преимуществ: меньший нагрев микросхемы, как следствие меньше паразитных шумов, отсутствие высокочастотных помех. Микросхемы MOSFET обладают наилучшим показателем параметра соотношение сигнал/шум.
Прямое сравнение усилителей
Характеристики мощности:
- акустика с нагрузкой 4 Ом — 4×40 Вт МАХ (4х25 Вт/4 Oм 14.4 V, 1КГЦ, 10 %);
- акустика с нагрузкой 2 Ом — не поддерживается.
Вывод: усилитель воспроизводит звук достаточно посредственно. В звуковой картине отсутствуют чистые высокие и нет «мягкости низов». Если у Вас хоть немного присутствует «звуковой слух», эта модель УНЧ Вам не понравится.
В защиту чипа: штатные заводские магнитолы в автомобилях массового сегмента имеют на борту усилитель либо подобного класса, либо еще хуже. А это значит, что купив стороннее головное устройство с чипом TDA7388 вы ничего не потеряете, а, возможно, даже приобретете, так как в настоящее время устройства продаются на современной ОС Андроид, который дает возможность «поиграться» более расширенным встроенным эквалайзером или закачать сторонние плееры аудио/видео со своими «улучшалками».
Характеристики мощности:
- акустика с нагрузкой 4 Ом — 4×45 Вт МАХ (4х30 Вт/4 Oм 14.4 V, 1КГЦ, 10 %);
- акустика с нагрузкой 2 Ом — 4×77 Вт МАХ (4х55 Вт/2 Oм 14.4 V, 1КГц, 10 %).
Вывод: хорошо согласуется с акустикой 2 Ом. Звучание достойное, но нет ощущения «прозрачности звука». В целом, зарекомендовал себя с положительной стороны. Сегодня уже практически не используется у китайских производителей автомагнитол.
Характеристики мощности:
- акустика с нагрузкой 4 Ом — 4×50 Вт МАХ (4х30 Вт/4 Oм 14.4 V, 1КГц, 10 %);
- акустика с нагрузкой 2 Ом — 4×80 Вт МАХ (4х55 Вт/2 Oм 14.4 V, 1КГц, 10 %).
Вывод: усилитель с хорошим демпинг-фактором — ему комфортно работать с акустикой 2 Ом. Имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум, который соответствует классу HI-FI. Дает насыщенную звуковую картину. По сравнению с чипом TDA7388 звук чётче и басовитее, присутствуют качественные низы.
Характеристики мощности:
- акустика с нагрузкой 4 Ом — 4×40 Вт МАХ (4х28 Вт/4 Oм 14.4 V, 1КГц, 10 %);
- акустика с нагрузкой 2 Ом — 4×72 Вт МАХ (4х52 Вт/2 Oм 14.4 V, 1КГц, 10 %).
Вывод: отличная передача звука, четкие фронты в низком сегменте звучания, нет «эффекта замыленности звука» и «слипания частот» — все гармоники ярко выраженные. В усилитель встроены различные виды защит, в том числе и тепловые, осуществляется контроль токов смещения между каналами и адаптация под изменения в питающем напряжении.
Чип TDA7851 многие производители ставят на современные автомагнитолы для снижения общего тепловыделения. Например, 8-ядерная магнитола с частотой каждого ядра до 2000 Мгц имеет более сильный нагрев процессора, чем на 4 ядрах. Плюс есть штатные аппараты с тонкой задней частью, где нагрев превращает магнитолу в «утюг». В связи с этим снижение тепловыделения по каждому компоненту на плате — необходимость.
Что имеем по итогу. Критерий оценки звука сильно индивидуален. И если один слушатель в восторге, то не факт, что другому тоже понравится. Поэтому нужно слушать самому, ведь в конечном итоге большую часть времени в автомобиле будете проводить именно Вы — Вам и выбирать.
голоса
Рейтинг статьи
Сервисный цент в Москве Ремонт Ноутбуков, телефонов
Какие бывает FM тюнеров?
Одной из ключевых деталей любой современной автомагнитолы, определяющей её качество, является FM тюнер, обеспечивающий прием сигнала. Качество же приёма сигнала обеспечивает чип, встроенный в данный тюнер. Именно от него зависит качество приема сигнала, чистота звука и многие другие факторы, составляющее общую оценку звучания автомагнитолы.
К сожалению, мало кто из потребителей вообще обращает внимание на тип этой важной части магнитолы. Более того – и сами производители не всегда указывают модель чипа в описании. Это маркетинг: гораздо выгодней расписать другие преимущества магнитолы, гораздо меньше влияющие на качество звука
Проблему усиливает и тот факт, что отыскать информацию о типах чипов FM тюнеров в Сети крайне сложно. Поэтому, если даже тип и производитель чипа указывается, то среднестатическому потребителю эта информация ничего не даст
Это маркетинг: гораздо выгодней расписать другие преимущества магнитолы, гораздо меньше влияющие на качество звука. Проблему усиливает и тот факт, что отыскать информацию о типах чипов FM тюнеров в Сети крайне сложно. Поэтому, если даже тип и производитель чипа указывается, то среднестатическому потребителю эта информация ничего не даст.
Замена FM тюнера на китайской автомагнитоле
Мы решили закрыть этот пробел и сделать обзор на наиболее распространенные в современных магнитолах чипы FM тюнеров, чтобы вы смогли на основе этих знаний правильно выбрать магнитолу с хорошим звуком.
PHILIPS (NXP) TEF6624
Самый дешёвый тип чипа современных FM тюнеров, и, видимо, именно поэтому самый распространенный. Производителям очень просто сэкономить на чипе, когда большинство покупателей не обращает на этот момент внимания. В итоге получаем сомнительное качество звука и неуверенный приём сигнала даже на дорогих магнитолах, оснащённых этим чипом. А при плохом приеме тюнер вообще переходит в моно режим.
SILICON LABS SI4755
С этим видом чипа выпускаются как бюджетные, так и дорогие автомагнитолы. Чип отлично принимает сигнал, а также производит цифровую обработку аналогового типа сигнала. Качество звучания FM тюнер, оснащенный таким чипом, обеспечивает очень хорошее, однако у него есть слабое место: он хорошо обрабатывает только сильный сигнал, то есть в черте города. Как только ваш автомобиль оказывается где-то на междугородной трассе, в зоне слабого сигнала – неспособность чипа Silicon Labs усиливать слабый сигнал становится очевидной: звучание становится просто никаким.
STMICROELECTRONICS TDA7786
Это относительно простой вариант элитного класса чипов FM тюнеров. Обеспечивает стабильный прием и хорошее качества звука в зоне слабого сигнала, за счёт усиления и обработки. Имеет поддержку не только FM, но и AM и WX, даёт возможность прослушивания радио в качестве HD. За счёт грамотной обработки сигнала и выравнивания его приема, обеспечивает отличное качество звучания магнитолы.
PHILIPS (NXP) TEF6686
Чип еще более высокого уровня, чем предыдущий. Обладает всеми преимуществами чипов TDA7786, плюс имеет дополнительные расширенные функции, значительно улучшающие качество звука. Именно этот тип тюнера даёт возможность в полной мере оценить преимущество звука в качестве HD. Что же касается приёма в зоне слабого сигнала – автомагнитолы, оснащенные этим типом чипа FM тюнера, отлично воспроизводят звук даже там, где другие не ловят вообще. Слушать радио, оснащенное FM тюнером с чипом TEF6686 производства Philips (NXP) – настоящее удовольствие.
Штатная автомагнитола – устройство достаточно дорогое, и не всегда его высокая цена складывается из стоимости наиболее важных компонентов. К сожалению, большинство покупателей до сих пор не придают достаточного значения типу FM тюнера, а иногда даже не знают о том, как велико его влияние на качество звука. Поэтому при выборе автомагнитолы всегда смотрите первым делом на вид чипа тюнера и используйте полученные знания при выборе, чтобы иметь возможность наслаждаться в дороге по-настоящему чистым и качественным звуком.
В связи с большим потоком китайских под штатные магнитолы, разброс ФМ тюнеров просто зашкаливает, китайские инженеры придумывают свои, находят что-то похожее, переделывают, пишут непонятные маркировки, например Xfa-230V-186(3) или CHV-6686FA-0 и заменить такой тюнер бывает не возможно но можно.
Как не купить подделку?
В настоящее время в России и мире продается огромное множество штатных мультимедийных систем на базе RockChip 3066/3188, которые похожи как внешне, так и програмно. В связи с чем возникает вопрос: «Как не ошибиться и купить оригинальную продукцию?» В данной статье мы расскажем какие бывают отличия оригинальной продукции компании ROXIMO от похожих подделок и как сделать правильный выбор.
Если вы купите неоригинальное устройство, похожее по пластику и внешне — скорее всего там будет другой, другой более дешевый чип FM-тюнера, 7706 или 7786, мы используем лучший чип — NXP TEF6686.

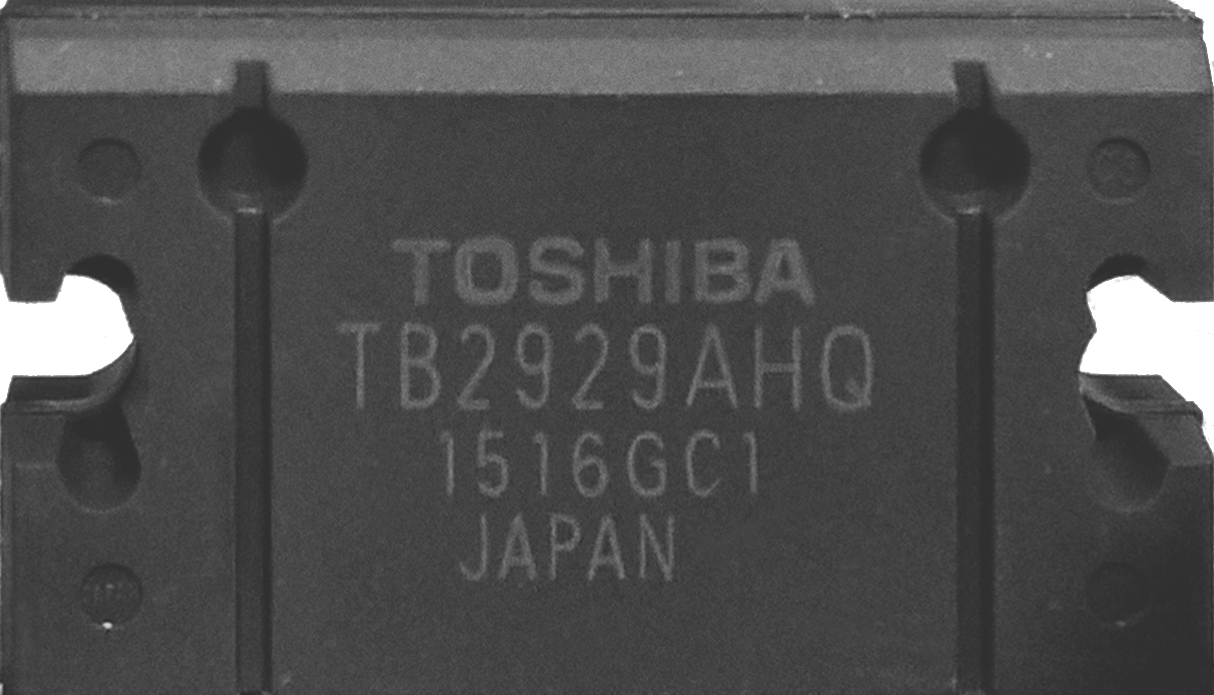

Так же в устройствах серии CarDroid используется оконечный усилитель TOSHIBA
а в подделках, как правило более дешевые чипы TDA.
Тоже самое касается качества дисплеев и других комплектующих, а так же качества сборки
Далее обратите внимание на програмные отличия оригинальной продукции ROXIMO CarDroid:

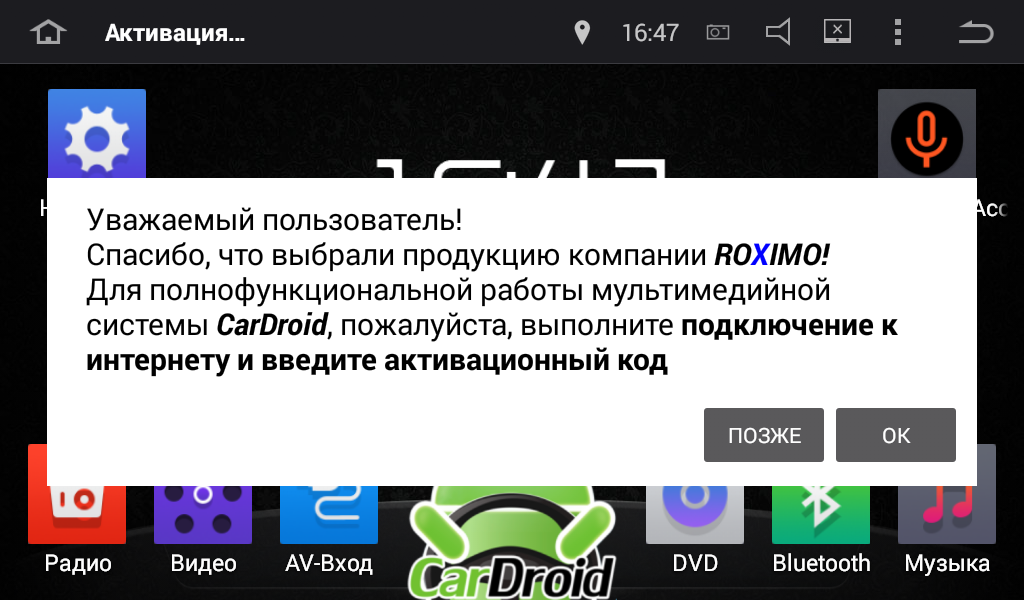

- Гарантийный талон и код: Вместе с гарантийным талоном поставляется уникальный код активации устройства, данный код будет запрошен устройством при первом включении:

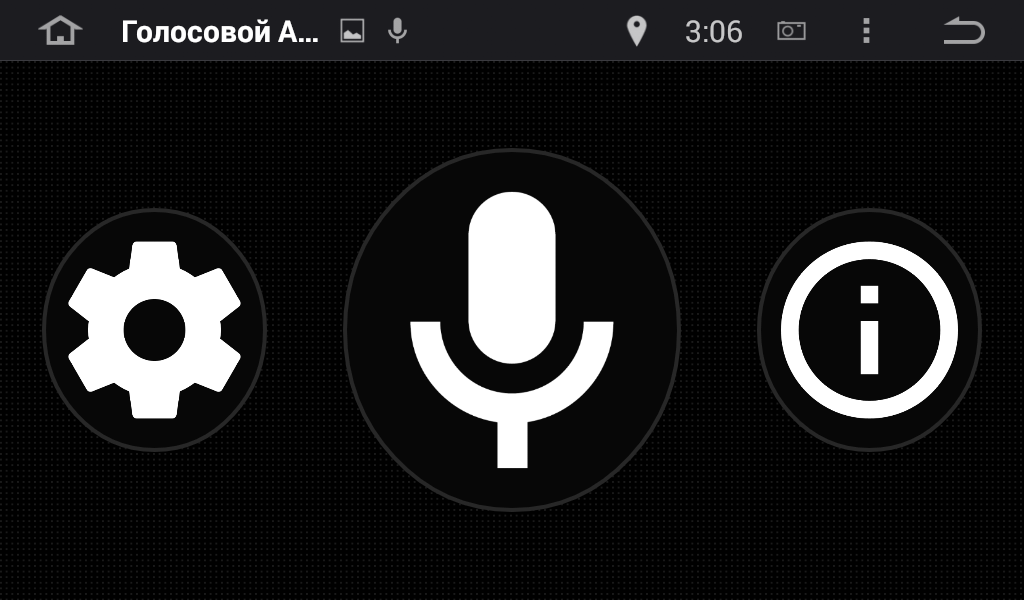

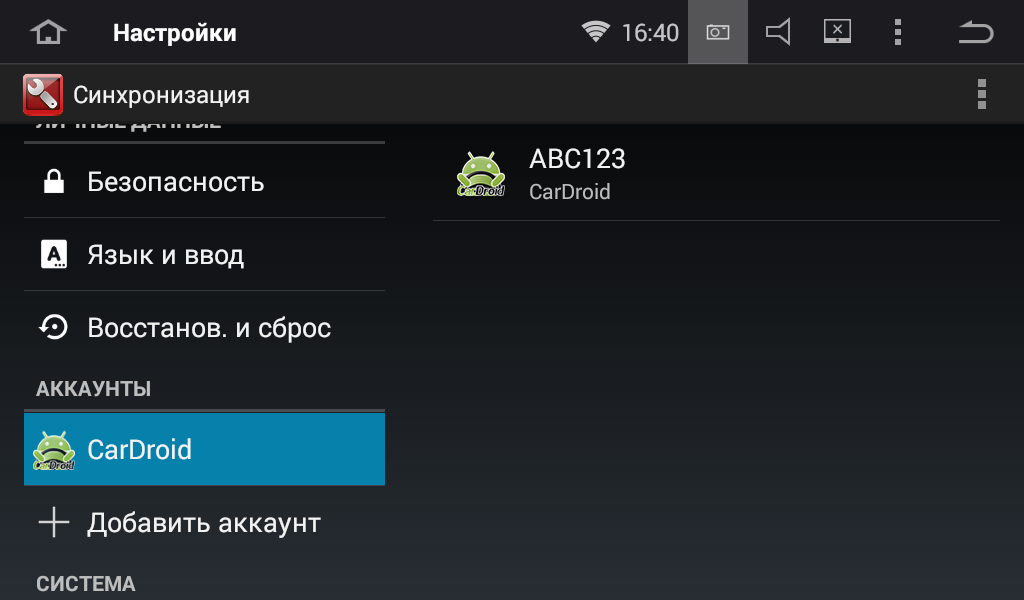

После активации все сервисы магнитолы будут работать полноценно, в том числе голосовой помощник. На неоригинальных магнитолах данное приложение работать не будет или вообще будет отсутствовать! В дальнейшем активация больше не понадобится даже после полного сброса или перепрошивки. Она будет активираваться самостоятельно, при первом подключении к сети. После активации в настройках появится аккаунт (аналогично гугл-аккаунту) в названии которого будет сам код.
CarDroid

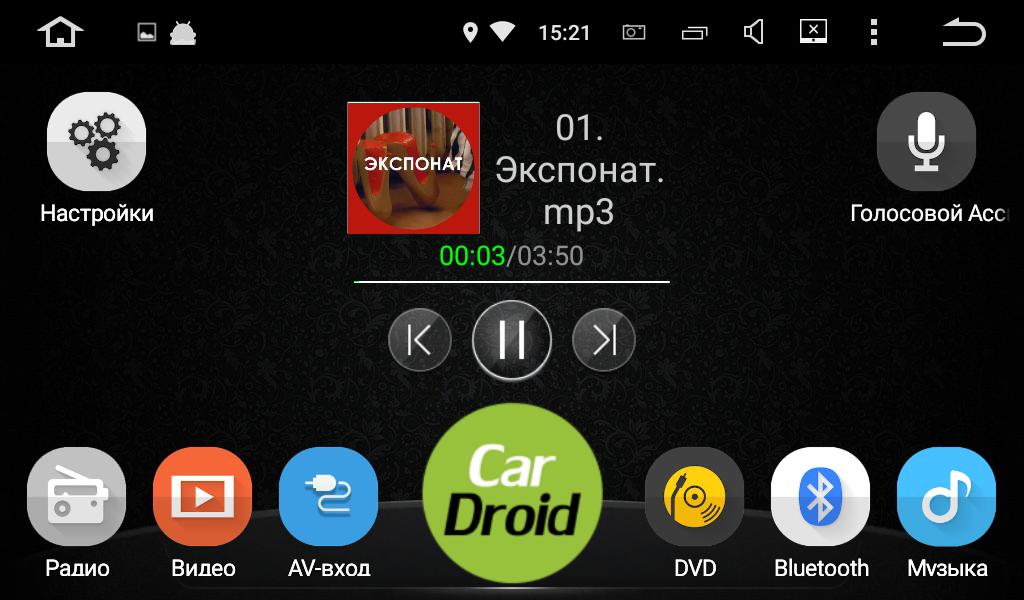

Все новые устройства CarDroid продаются только с такими коплектующими, только с такой прошивкой и интерфейсом и набором фирменного програмного обеспечения.
Если Вы выбрали товар у одного из наших партнеров и у Вас остались сомнения — свяжитесь с нами по телефонам: +7 4993467736; +7 9267147736
