Двигатели серии ямз 236, 238 и 240: характеристики, неисправности и тюнинг

Блок, головка цилиндров, картер «ЯМЗ-238»

Основанием для монтажа всех узлов и деталей служит блок цилиндров, который отлит из низко-легированного серого чугуна. В приливах-бобышках на стенах блока предусмотрена система масляных каналов, подводящих смазку к подшипникам распределительного и коленчатого валов; к масляному фильтру и к жидкостно/масляному теплообменнику. Вокруг каждого цилиндрового гнезда образован замкнутый силовой пояс стенками водяной рубашки. Вместе со специальными рёбрами, силовой пояс скрепляет вместе верхнюю и нижнюю плиты (части блока цилиндров), придаёт всей конструкции нужную степень жёсткости. В поперечных стенках блока располагаются пять гнёзд с вкладышами под коренные шейки коленвала. А также пять расточек с бронзовыми втулками, в которых вращается распределительный вал.

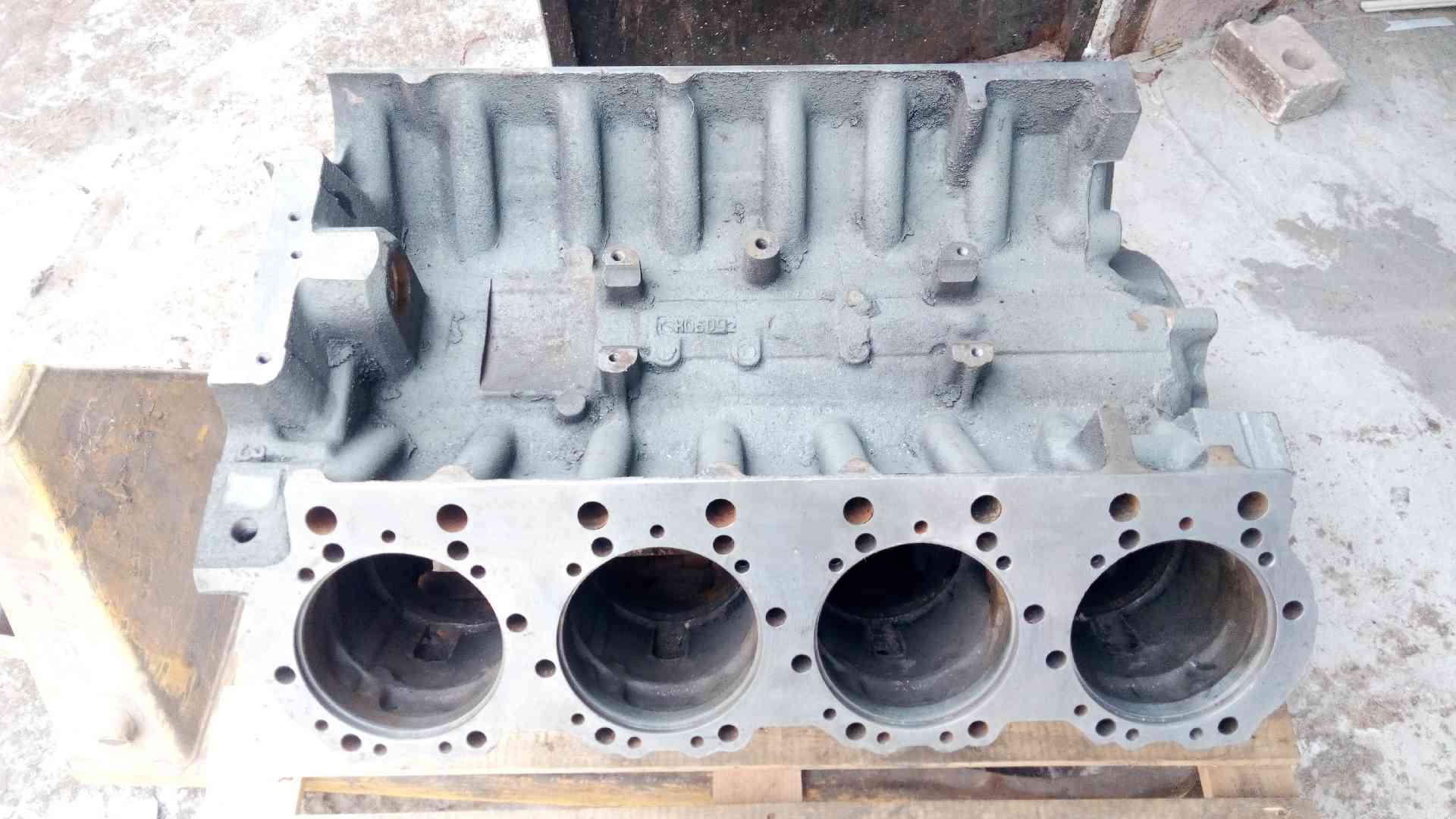

Фотография блок цилиндров «ЯМЗ-238»

Головки цилиндров мотора ЯМЗ-238 — четырёхблочные, отлитые из серого чугуна со шлифованной поверхностью и кольцевыми проточками. Газовый стык головки, блока и гильз цилиндров уплотняет единая прокладка с 19-ю уплотнительными элементами. В головках цилиндров размещены впускные и выпускные клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки. Сёдла впускных клапанов производятся из чугуна особой марки, выпускных — отливаются из специального жаропрочного сплава. Окончательно сёдла и металлокерамические втулки цилиндров обрабатываются в процессе их запрессовки в головку.

Проверка и регулировка форсунок топливной системы двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702

У форсунок проверяется давление подъёма иглы, а также качество распыла топлива. Проверка и регулировка форсунок топливной системы двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» (К-700, К-700А, К-701, К-702) производится на приборе КИ-3333.

Порядок регулировки форсунок на давление подъёма иглы 165-170 кгс/см 2 (16,5-17 МПа):

1) – Демонтировать колпак (11) форсунки, после чего отвернуть контргайку (14) регулировочного винта (13) и добиться необходимого давления. При вывёртывании винта давление уменьшается, а при ввёртывании – увеличивается;

Рис. 1. Форсунка тракторов «Кировец» К-700А, К-700, К-701, К-702.

10) – Топливопровод высокого давления;

12) – Топливопровод низкого давления;

2) – Если форсунка эксплуатировалась длительный период времени, то допускается уменьшение давления подъёма иглы до 150 кгс/см 2 (15 МПа). Удовлетворительным качество распыливания считается в случае, когда при подводе в форсунку со скоростью порядка 70-80 качков/мин топливо впрыскивается в атмосферу в состоянии тумана и равномерно распределяется по поперечному сечению конуса струи, а также по каждому отверстию распылителя. Начало и конец впрыска должны быть чёткими. Впрыск у новой форсунки сопровождается резким (характерным) звуком, тогда как бывшие в употреблении форсунки такого звука не имеют;

3) – В случае закоксовывания отверстий распылителя следует разобрать форсунку, прочистить её детали и промыть их в бензине;

4) – В случае подтекания по конусу либо заедания иглы распылитель подлежит замене. Замена корпуса распылителя производится только вместе с иглой, так как они составляют прецизионную пару.

Порядок разборки форсунок для регулировки и очистки:

1) – Отвернуть колпак, контрагайку и вывернуть регулировочный винт;

2) – Отвернуть на 1,5-2 об. гайку (15) пружины, затем отвернуть гайку (20) распылителя и демонтировать распылитель, предохраняя от выпадения его иглу (23);

3) – Отвернуть штуцер форсунки и проконтролировать состояние сетчатого фильтра. В случае повреждения фильтра его следует заменить новым. Изменение порядка разборки форсунки недопустимо, так как в противном случае возможна поломка фиксирующих штифтов распылителя;

4) – Снаружи очистка распылителя выполняется деревянным бруском, который пропитан моторным маслом;

5) – Прочистка сопловых отверстий производится стальной проволокой (диаметр 0,3 мм), а внутренние полости следует промыть в бензине;

6) – Перед сборкой необходимо промыть распылитель и иглу в чистом бензине, а затем смазать их чистым дизельным топливом;

7) – Проверка годности к сборке осуществляется путём выдвигания иглы на 1/3 из распылителя и наклона последнего на 45 град. Под действием собственной массы игла должна плавно опуститься;

– В процессе затяжки гайки распылитель нужно развернуть против направления навинчивания гайки (до упора в фиксирующие штифты) и, придерживая его в данном положении, навернуть гайку рукой, а потом провести окончательную затяжку ключом;

9) – По завершении сборки форсунки следует отрегулировать давление подъёма иглы и проконтролировать качество распыливания топлива;

10) – Установка форсунок должна производиться в те же цилиндры, с которых они были демонтированы. Затяжка гаек крепления топливопроводов высокого давления должна выполняться только после установки и фиксации форсунок в головках цилиндров ДВС.

Как правильно установить зажигание на ямз 238

Семейство двигателей Ярославского моторного завода серии 238 – одни из самых востребованных видов дизельных силовых агрегатов. Основное отличие систем двигателей серии от ЯМЗ 236 – наличие дополнительных двух цилиндров, что изменило технические показатели двигателя в лучшую сторону. Однако эксплуатация даже самых совершенных механизмов может вызывать массу вопросов у автовладельцев. Особенно когда один из важнейших механизмов неожиданно начинает «барахлить».

Один из часто возникающих вопросов у водителей грузовиков – как выставить зажигание на ЯМЗ 238. Прежде чем приступить к изучению этого вопроса, стоит ознакомиться с особенностями установки дизельных агрегатов серии ЯМЗ 238. Всего в линейке присутствует достаточно много модификаций усовершенствованных агрегатов разных систем, в том числе двигатель ЯМЗ 238 М2.

Порядок установки угла опережения впрыска

Конструкторы турбированных систем позаботились об удобстве установки параметров зажигания на двигателях большегрузов – на кожухе маховика можно обнаружить два отверстия. Сама же деталь несет на себе отметки, помогающие установить углы. Выглядит это как риски на маховике, снабженные цифрами от 5 до 20 с интервалом в 5° (на нижнем указателе) и риски с буквами от А до Г (на верхнем указателей картера).

Чтобы выполнить регулировку угла опережения впрыска, открывают отверстие на корпусе, прокручивают коленвал до того момента, когда насечки на шкиве и корпусе распределительных шестеренок выровняются. При этом полученное значение должно соответствовать 6-7° — установочному параметру момента впрыска. В момент прокручивания вала клапана в первом цилиндре должны быть закрыты.

Для обеспечения правильности регулировки и бесперебойной работы агрегата необходимо тщательно выполнять последовательность действий:

• проверить, насколько плотно посажена полумуфта на валу привода и затянуть клеммовый болт;
• вывернуть пару болтов и провернуть зажимное устройство посредством специальных отверстий до совмещения меток А и Б на демпферной муфте;
• зажать крепеж на приводе;
• произвести замер на участках крепления пластин (допустимое отклонение +/- 1 мм);
• провернуть коленчатый вал и проверить корректность установки угла опережения топливного впрыска (погрешность – одно деление или же 1 градус поворота вала);
• выполнить замер уровня масла в зажимном устройстве;
• осуществить действия по проверке параметров угла опережения впрыска.

Проверить насколько турбо двигатель ЯМЗ 238 может выполнять свои функции после регулировки зажигания и проконтролировать достаточность масла можно, установив муфту отверстиями к верху и удалив пробки. При проворачивании муфты до достижения угла в 70 градусов из одного из отверстий должно показаться масло. При необходимости масло нужно долить, после чего вернуть пробки на место.

При значительном износе плунжерных пар указанный способ установки угла впрыска может давать погрешность. Поэтому часто применяют методы с использованием анализаторов, стробоскопа, а также дизель-тестера.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

• вывернуть гайку на крышке распределителя;
• удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
• снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
• произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
• выполнить повторную проверку с помощью прибора;
• в случае успеха закрепить фиксирующую гайку на корпусе.

Как проверить правильность выбора угла впрыска

Помимо описанных методов регулировки момента впрыска возможен опытный путь подбора параметров момента впрыска на автомобилях, где установлена турбина на ЯМЗ 238. Для этого необходимо:

• установив шкив, попытаться завести двигатель. Если попытка неудачна – провернуть шкив топливного насоса по отношению к ремню на 2-4 зуба. Повторить попытку завести мотор;
• после запуска дизеля нужно оценить качество его работы. Посторонние шумы и стуки при работе мотора сигнализируют о необходимости проворота шкива на 1-2 зуба в сторону, противоположную вращению. Если же следствием запуска агрегата станет обилие дыма, значит, имеет место поздний угол опережения впрыска. Тогда шкив нужно провернуть на 1 зуб в направлении вращения.

Как производится регулировка клапанов на моторе ЯМЗ 238: основные приемы

При получении некорректного значения исследуемой величины следует выполнить следующие действия:

• ослабить гайку регулировочного винта, расположенную на противоположном конце коромысла;
• вставить щуп подходящей толщины между торцом «запорного элемента» камеры сгорания и рычагом;
• вращать винт отверткой до момента установления приемлемого значения «теплового компенсатора»;
• предотвращая поворот винта, зажать гайку;
• удостоверится в номинальном значении зазора, при необходимости повторить спектр мероприятий.

регулировкарегулировкаДальнейшую проверку и настройку клапанного механизма проводить в порядке 5-4-2-6-3-7-8 в положении «закрытый впускной канал исследуемого цилиндра + 120 градусов по часовой стрелке». После завершения цикла наладки клапанного узла следует снова проверить зазоры.

К сведению. При проверке расстояний после вращения коленвала уже отрегулированного двигателя допускается колебание в границах 0,20-0,35 мм, вызванное неточностями деталей ГРМ.

На окончательном этапе необходимо:

• пустить мотор и диагностировать характер его работы на предмет отсутствия стуков;
• проверить состояние прокладок;
• поставить крышки ГБЦ.

Звонкие стуки в процессе работы мотора – повод еще раз проверить и настроить ГРМ.

Ресурс и обслуживание дизеля ЯМЗ-238

Практика эксплуатации транспортных средств, оснащенных двигателем ЯМЗ-238, показывает, что это крайне надежный и неприхотливый силовой агрегат. Существует масса примеров того, как дизелем было пройдено 850 тысяч километров до первого капитального ремонта. Потрясающего ресурса установки удалось достичь за счет применения в ходе изготовления двигателя простых, но крайне эффективных технологий. Установленные на агрегат две головки блока цилиндров изготовлены из чугуна, а распределительный вал выполнен из стали. Гильзы из прочного чугуна, значительно увеличивающего возможный срок службы мотора. Топливная аппаратура ЯМЗ-238 до сих пор считается одной из самых совершенных в мире грузовых автомобилей. Она плунжерного типа с саморегулирующейся центробежной муфтой.

Чтобы исчерпать весь заложенный в двигатель заводом-изготовителем потенциал, необходимо придерживаться простых правил технического обслуживания ЯМЗ-238:

• Периодически осуществлять замену моторного масла;
• Регулировать клапанный механизм;
• Замена расходных материалов: фильтр тонкой и грубой очистки, воздушный и топливный фильтр;
• Проводить своевременную очистку топливных форсунок.

Согласно рекомендациям производителя, плановое обслуживание должно проходить не реже, чем один раз в 20-25 тысяч километров. Выработать полностью весь ресурс дизельного мотора удалось водителям, соблюдающим регламент проведения ТО. Так как ЯМЗ-238 устанавливается в основном на грузовые автомобили, подвергающимся ежедневным большим нагрузкам, рекомендуется ежедневно обслуживать мотор.

После окончания рабочей смены первоочередная задача водителя – проконтролировать состояние силового агрегата, убедиться в сохранности установкой заводских эксплуатационных и технических характеристик. При соблюдении всех вышеуказанных рекомендаций, ЯМЗ-238 будет в состоянии преодолеть до 1 млн. километров.

Порядок установки угла опережения впрыска

Конструкторы турбированных систем позаботились об удобстве установки параметров зажигания на двигателях большегрузов – на кожухе маховика можно обнаружить два отверстия. Сама же деталь несет на себе отметки, помогающие установить углы. Выглядит это как риски на маховике, снабженные цифрами от 5 до 20 с интервалом в 5° (на нижнем указателе) и риски с буквами от А до Г (на верхнем указателей картера).

Чтобы выполнить регулировку угла опережения впрыска, открывают отверстие на корпусе, прокручивают коленвал до того момента, когда насечки на шкиве и корпусе распределительных шестеренок выровняются. При этом полученное значение должно соответствовать 6-7° — установочному параметру момента впрыска. В момент прокручивания вала клапана в первом цилиндре должны быть закрыты.

Для обеспечения правильности регулировки и бесперебойной работы агрегата необходимо тщательно выполнять последовательность действий:

• проверить, насколько плотно посажена полумуфта на валу привода и затянуть клеммовый болт;
• вывернуть пару болтов и провернуть зажимное устройство посредством специальных отверстий до совмещения меток А и Б на демпферной муфте;
• зажать крепеж на приводе;
• произвести замер на участках крепления пластин (допустимое отклонение +/- 1 мм);
• провернуть коленчатый вал и проверить корректность установки угла опережения топливного впрыска (погрешность – одно деление или же 1 градус поворота вала);
• выполнить замер уровня масла в зажимном устройстве;
• осуществить действия по проверке параметров угла опережения впрыска.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

• вывернуть гайку на крышке распределителя;
• удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
• снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
• произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
• выполнить повторную проверку с помощью прибора;
• в случае успеха закрепить фиксирующую гайку на корпусе.

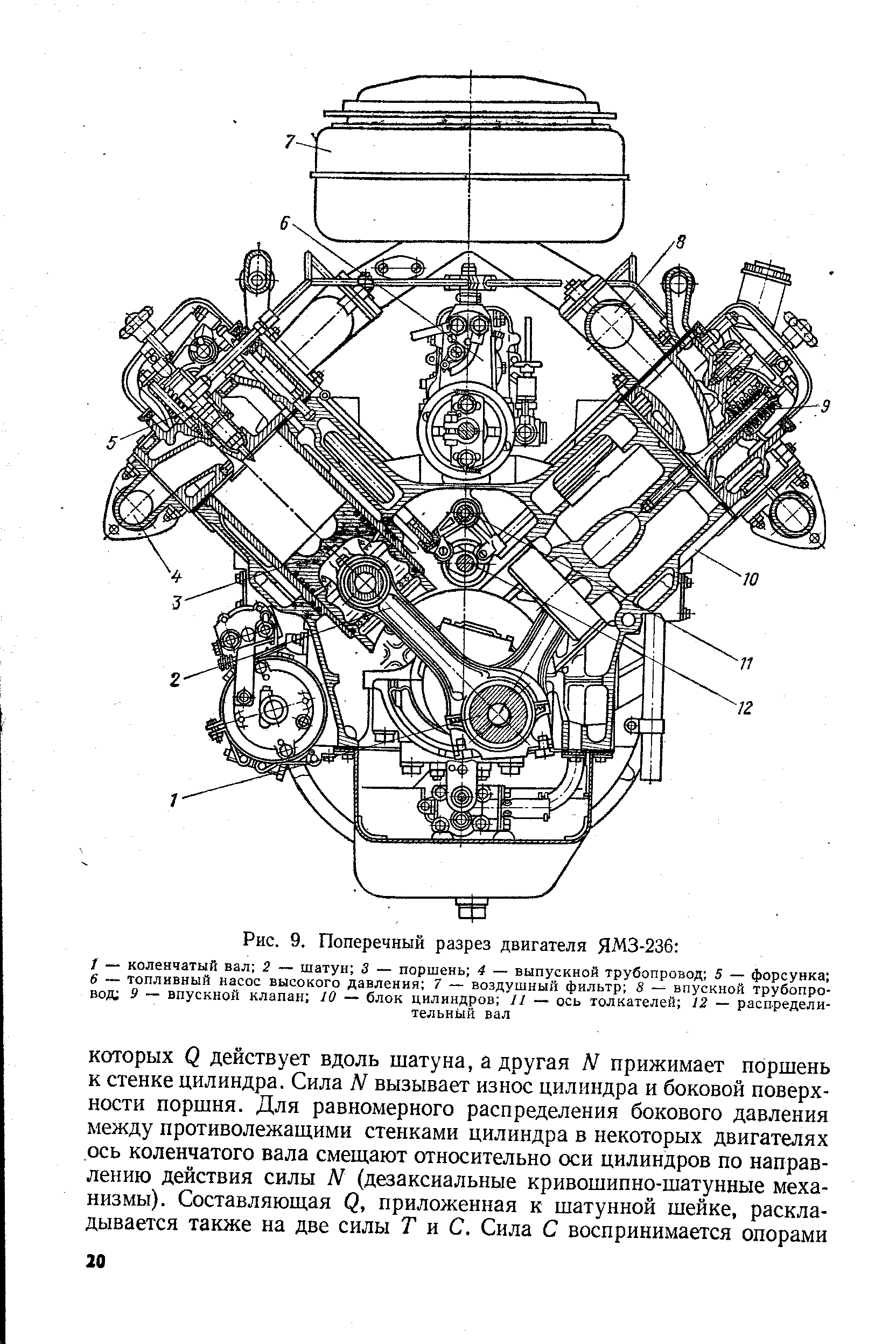

Устройство[править | править код]

Система питания — механический ТНВД, по одной насосной секции на цилиндр, с непосредственным впрыском. Расположен в развале блока цилиндров. Впускные трубопроводы расположены в развале блока цилиндров. Клапанный механизм OHV, клапаны расположены (по 4 на цилиндр) в головке блока и приводятся через коромысла и штанги от нижнего распределительного вала, находящегося в блоке цилиндров и приводимого в движение через две шестерни, расположенные на переднем конце двигателя и закрытые крышкой. Штанги имеют роликовые толкатели. У коленчатого вала шатунные шейки расположены под углом 90° (ЯМЗ-8463), что обеспечивает равномерные вспышки каждые 90°. Шатуны смещённые. Охлаждение двигателя жидкостное. Гильзы цилиндров отлиты из высокопрочного чугуна. Все впускные и выпускные клапаны снабжены двумя пружинами. Специальным замком тарелка пружины соединяется с клапаном, обеспечивая его вращение при работе двигателя

Распределительный вал стальной, штампованный, движение от кулачков, индивидуальных для каждого клапана, передаётся штангами с роликовыми толкателями. Коленчатый вал изготовляется горячей штамповкой из стали. 1-й и 4-й кривошипы расположены под углом 180° в плоскости, перпендикулярной к плоскости 2-го и 3-го кривошипов, смещённых относительно друг друга тоже на 180°.

Топливный насос высокого давления (ТНВД) 8-и плунжерный, размещён между рядами цилиндров. Привод — центробежной муфтой с авторегулированием опережения впрыска топлива. Все плунжеры расположены в ряд.

Поршни отливаются из высококремнистого алюминиевого сплава, каждый имеет 2 компрессионных кольца и 1 маслосъёмное.

Тип: дизельный; Диаметр цилиндра: 140 мм; Ход поршня: 140 мм; Клапанный механизм: OHV (нижневальный, верхнеклапанный); Расположение цилиндров: V-образное, под углом 90 градусов; Охлаждение: жидкостное; Материал блока цилиндров: чугун; Система питания: механический рядный ТНВД; Число тактов: 4.

Конструкцию двигателей семейства ЯМЗ-840 характеризуют следующие решения:

применение индивидуальных для каждого цилиндра унифицированных головок цилиндров, позволившее упростить конструкцию отливки, унифицировать головки цилиндров для двигателей с различным числом цилиндров, улучшить приспособленность двигателя к ремонту и упростить проблему уплотнения газового стыка;

использование стальных прокладок кардинально решило проблему уплотнения газового стыка и регулировку надпоршневого зазора за счет установки прокладок различной толщины;

применение поршней с относительно короткой юбкой, с двумя компрессионными и одним маслосъемным кольцом позволило уменьшить габариты двигателя по высоте и ширине, повысить жесткость цилиндровой части блока и гильз цилиндров, а также повысить механический к.п.д. двигателя за счет сокращения потерь на трение;

использование полостного масляного охлаждения поршней;

конструкция привода газораспределения, топливного насоса и агрегатов автомобиля от заднего конца коленчатого вала обеспечивает виброзащищенность двигателя и уменьшает его шумность;

применение четырёх клапанов на каждый цилиндр двигателя с целью улучшения наполнения и снижения насосных потерь, профилированные впускные каналы, обеспечивающие заданный момент закрутки воздушного заряда, существенно повлияли на улучшение топливной экономичности двигателя;

установлен эффективный гаситель крутильных колебаний коленчатого вала с целью снижения напряжений в его элементах;

для повышения ресурса(более 10 тысяч часов) шейки коленчатого вала азотированы;

применены полнопоточные масляные фильтры с высокой степенью очистки и бессопловый центробежный масляный фильтр для улучшения качества фильтрации масла, выносные высокоэффективные воздушные фильтры сухого типа предотвращают износы цилиндров и улучшают показатели двигателя;

гидравлическая или дисковая муфты в приводе вентилятора обеспечивают автоматическое и ручное управление включением вентилятора;

применен встроенный (в систему охлаждения двигателя) охладитель наддувочного воздуха типа «вода-воздух» для снижения теплонапряженности, улучшения экономичности и ресурса;

в процессе отработки конструкции подобраны оптимальные фазы газораспределения, форма камеры сгорания, угол опережения впрыска топлива, элементы топливной системы с целью получения высоких показателей по топливной экономичности, дымности, токсичности и шуму;

применены новые ТНВД с максимальным давлением впрыска топлива до 1000 кГс/см2.

Анализ топливного движения

Необходимо уметь правильно оценивать топливное движение, если планируете самостоятельно выставлять зажигание.

При вращении вала:

• топливо в отсеке движется;
• штрихи на футляре маховика выравниваются с отметкой. Ее значение сходится с числом на муфте ОВТ;
• штрих на шкиве вала совпадает с меткой с похожим числом на теле шестерен.

В случае, когда при старте движения горючего совмещения штрихов нет, рекомендуется проводить следующие манипуляции:

• извлечь фиксирующие шурупы;
• скрутить полумуфту валика турбодвигателя ЯМЗ 238 на кромке в обратном направлении вращения;
• зафиксировать все крепежи;
• вновь оценить угол впрыска.

В случае, когда при старте топливного движения, штрихи прошли требуемую отметку, сделайте следующее:

• по резьбе кромки требуется прокрутить полумуфту валика ДВС;
• переместите муфту на 1 показатель относительно ее кромки, что приравнивается 4-ем штрихам на диске или теле распределительных шестерен.

Совет! Как только все манипуляции закончатся, рекомендуется поменять местоположение делений на полумуфте валика привода ТНВД ЯМЗ 238 и ее кромки.

Как проверяется точность значения впрыскивания топлива

Расхождение в показаниях не должно превышать 1°. Чтобы проверить точность выставления угла опережения подачи на ЯМЗ-238 необходимо:

• Поставить фиксирующий элемент из выточки на маховом колесе, не закрепляя его в верхнем положении.
• Прокрутить коленвал на полтора оборота.
• Умеренно прокручивать коленвал и наблюдать за топливом в стеклянной камере измерительного прибора.

Двигатель ЯМЗ 238

Когда в камере горючее начнёт перемещаться, отметки на кожухе вращательного колеса должны совпасть с цифровым значением, указанным на торцевой части муфты ОВТ. Либо засечка на рабочем колесе коленчатого вала должна быть напротив отметки с похожей цифрой на корпусе распределительных шестерен.

Если в начале перемещения топлива в камере совпадение отметок ещё не состоялось, нужно отвернуть крепёжные болты, потом прокрутить полумуфту валика мотора на фланце в противоположном направлении кручения, затянуть обратно крепёжные болты, и снова проверить положение угла опережения впрыскивания топлива.

Действия, указанные выше, нужно выполнять с наличием специального оборудования. Если нет достаточного опыта, знаний и материально-технической базы для правильного выставления зажигания двигателя и регулирования ТНВД, с этим вопросом лучше обратиться к профессионалам. Неправильно установленный УОВТ – причина серьёзных, дорогостоящих и, зачастую, не подлежащих восстановлению поломок.

Коленчатый вал и поршневая группа

Мотор оборудован восьмью поршнями. Они выполнены из легкого материала. Поршни устанавливаются в чугунные гильзы. Для предотвращения перепускания смеси воздуха с соляркой в картер поршни оснащены компрессионными кольцами. В зависимости от модификации на поршень модели ЯМЗ устанавливается два или три компрессионных кольца.

Сбалансированная работа мотора осуществляется благодаря обвесам, установленным на коленчатом валу и тяжёлому маховику. Он оснащен зубчатым венцом, используемым для запуска силового агрегата. Коленчатый вал имеет пять коренных и четыре шатунных шейки. На каждой шатунной шейке одновременно крепится два шатуна. Для снижения трения шейки коленвала оснащены подшипниками скольжения.

В передней части коленвала устанавливается шкив ременной передачи. Он приводит в действие водяной насос, генератор постоянного тока, и воздушный компрессор. На задней части изделия устанавливается маховик. Он необходим для стабильной работы агрегата, установки муфты сцепления, и запуска мотора. Маховик устанавливается на коленчатый вал при помощи болтов.

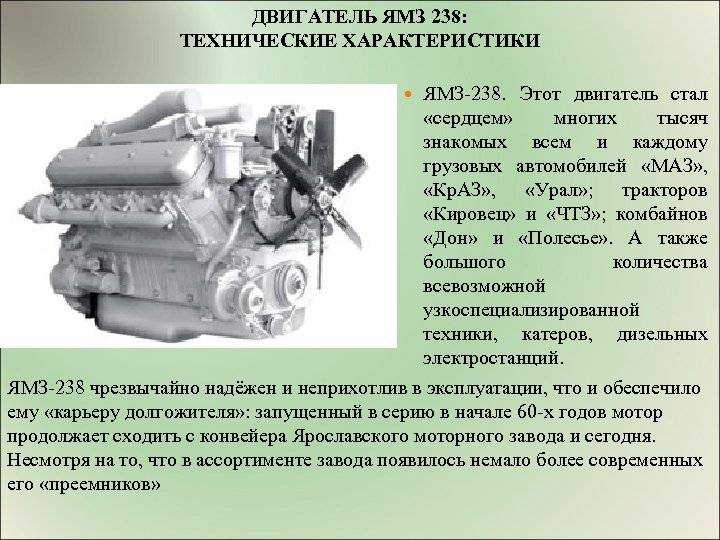

Двигатель ЯМЗ 238 технические характеристики

Двигатель данной модификации отличается от предыдущей версии ЯМЗ 236 числом цилиндров.

1. Базовые модели ЯМЗ-238 являются 4-х тактными восьмицилиндровыми дизельными силовыми агрегатами.
2. Расположение цилиндров – У-образное.
3. Вырабатываемая мощность равна 180 – 240 лошадиных сил.
4. Впрыск топлива – непосредственного типа.
5. Охлаждение – жидкостное.
6. Выпускаемые версии моделей – атмосферные и с турбонаддувом.
7. Удельный расход топлива двигателя ЯМЗ 238 – 214 г/кВт.ч (157 г/л.с.ч).
8. Объем двигателя ЯМЗ 238 – 14,85 метров куб.
9. Вес двигателя ЯМЗ 238 равен 820 – 1010 кг.

Дизельные двигатели 238-й серии оборудованы механическим топливным насосом ТНВД. С целью обеспечения максимально равномерного сгорания дизтоплива, для каждого рабочего цилиндра предусмотрена индивидуальная плунжерная пара. Сам насос ТНВД расположен в развале рядов цилиндров.

На основе конструкции ЯМЗ 238 создано большое количество модификаций для автомобилей различных моделей. В модельный ряд восьмерки входят следующие разновидности дизельных двигателей внутреннего сгорания: 238Д, 238ДЕ2, 238М2, 238НД5, 238Д1, 238ДЕ, ЯМЗ-238нд5, ЯМЗ-238н, ЯМЗ-238м2-5, ЯМЗ-238м2-2, ЯМЗ-238д2, ЯМЗ-238де2-21, ЯМЗ-238м2-11.

Отличия турбированных дизелей ЯМЗ

Потребность в повышении мощности дизельного двигателя повлекла за собой существенную доработку ключевых узлов. Были изменены характеристики коленчатого вала, доработана структура блока цилиндров и ЦПГ. Силовые агрегаты семейства ЯМЗ-238 обзавелись системой с наддувом воздуха посредством турбины. В качестве основного элемента системы выступает турбина, устанавливаемая дополнительно к мотору.

Для уверенного выполнения нормативов Евро-1 турбированные дизели серии 238 получили теплообменник жидкостно-масляного типа, высокопроизводительный водяной насос, а ЦПГ дополнили эффективной охлаждающей системой. Плюс ко всему дизель оснастили системой охлаждения наддувочного воздуха и усовершенствованной топливной системой.

Дизельные агрегаты ЯМЗ-238 Турбо, соответствующие стандарту Евро-0, по своей сути это те же форсированные моторы ЯМЗ 238 М2. Одна из главных конструктивных особенностей по сравнению с атмосферными модификациями – турбина ЯМЗ 238 в усовершенствованной версии.

Дальнейшее совершенствование турбированных дизелей для большегрузов позволила создать конструктивно новые узлы, выполняющие нормы Евро-2 – так возникла серия ярославских двигателей ДЕ. Главной особенностью этих моделей стал доработанный насос высокого давления для топлива.

Несмотря на солидную работу по совершенствованию «сердца» грузовика, некоторые параметры требуют установки в соответствии с характеристиками транспортного средства и его особенностями. Одной из важнейших задач для правильной и безопасной эксплуатации большегруза является корректная установка момента впрыска (зажигания) на дизелях.

Наличие турбины – узла, способного увеличить мощность мотора больше чем на 50 %, — требует особого подхода к выбору и установке отдельных механизмов. Так, турбина на МАЗ ЯМЗ 238 чаще всего используется типа ТКР 9-12, а также подобных модификаций. Такие системы нагнетания способны работать с большинством двигателей серии ЯМЗ 238 без особых сложностей. Производительность при этом достигает уровня 0,25-0,35 кг/с при частоте оборотов ротора до 50 тысяч оборотов в минуту. Существуют также аналогичные модели турбин чешского производства.

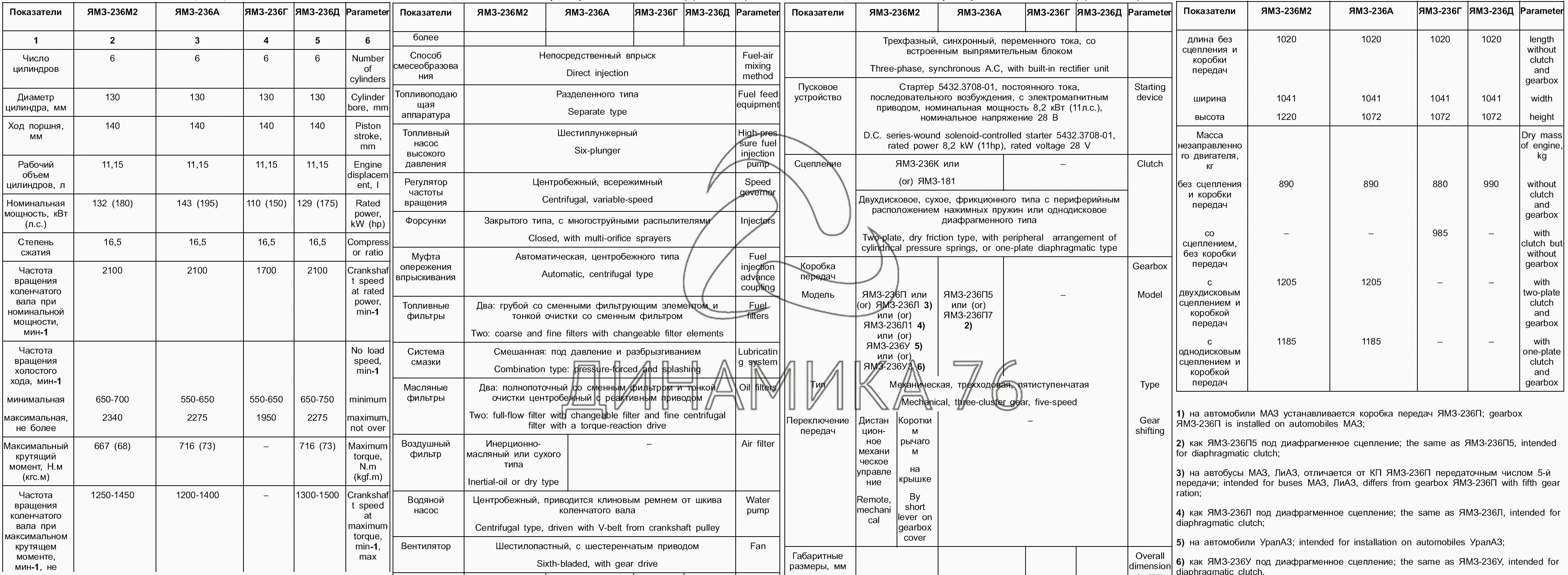

Технические характеристики

Модель	ЯМЗ-238М2	ЯМЗ-238М2-2	ЯМЗ-238М2-4	ЯМЗ-238М2-5	ЯМЗ-238М2-6
Число и расположение цилиндров	V8
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	14,86
Мощность, кВт (л.с.)	176 (240)
Частота вращения, об/мин	2100
Максимальный крутящий момент, Н·м (кгс·м)	883 (90)
Частота при максимальном крутящем моменте, об/мин	1250–1450
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)	214 (157)
Сцепление	—	ЯМЗ-238
КПП	—	ЯМЗ-236Н	ЯМЗ-236Н	ЯМЗ-236П	ЯМЗ-236У
Габариты, мм	1220×1005×1220	2045×1005×1220	2045×1005×1030	2045×1045×1070	2045×980×1085
Масса, кг	1075	1390	1380	1375	1390
ТНВД	80.5-30
Генератор, модель	1322.3771 или Г273 В2	1702.3771	1322.3771	1702.3771
Применяемость	Судовые двигатели (ОАО «Богородский машзавод»); судовые дизель-редукторные агрегаты (ЗАО «Тюмень-судокомплект»)	Путеремонтные машины Р-2000, ВПР-1250, ВПРС-500 (ОАО «Калугапутьмаш»); моторные платформы МПД-2; ж/д краны КЖС-16, КЖ-462, КЖ-562, КЖ-661 (ОАО «Кировский машзавод 1 Мая»); автомотрисы АГД-1А, АС-5, АРВ-1 (ОАО «Муромтепловоз»)	Самосвал КрАЗ-6510; бортовой автомобиль, шасси КрАЗ-65101-40 (ХК «АвтоКрАЗ») — в запчасти	Автомобили, шасси МАЗ-53366, МАЗ-63038; седельный тягач МАЗ-54329; самосвалы МАЗ-55513, МАЗ-55514; лесовоз МАЗ-543400 — в запчасти	Автомобили, шасси «Урал-432007-31» и их комплектации — в запчасти
Модель	ЯМЗ-238М2-10	ЯМЗ-238М2-11	ЯМЗ-238М2-12	ЯМЗ-238М2-20	ЯМЗ-238М2-21
Число и расположение цилиндров	V8
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	14,86
Мощность, кВт (л.с.)	176 (240)
Частота вращения, об/мин	2100
Максимальный крутящий момент, Н·м (кгс·м)	883 (90)
Частота при максимальном крутящем моменте, об/мин	1250–1450
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)	214 (157)	227 (167)*
Сцепление	МОМ со сцеплением ЯМЗ-238	—	ЯМЗ-182	—
КПП	—	ЯМЗ-236УЗ	ЯМЗ-236У5	—
Габариты, мм	1575×1005×1220	1220×1005×1220	2045×980×1085	2100×980×1085	1220×1005×1085
Масса, кг	1210	1075	1390	1370	1075
ТНВД	80.5-30	80.5-30	80.5-30	80.5-30	80.5-30
Генератор, модель	1702.3771	1322.3771 или Г273 В2	1702.3771	1322.3771 или Г273 В2
Применяемость	Шнекороторные снегоочистители ДЭ-210Б-1М (-ЗМ) (ОАО «Севдормаш», Северодвинск)	Дизель-электростанции и электроагрегаты АД100, ЭД100 мощностью 100 кВт (ОАО «Электроагрегат», Курск); дизель-генераторные установки (ЗАО «Тюмень-судокомплект»)	Автомобили, шасси «Урал-4320-31, Урал-43202-31, Урал-43203-31»; самосвалы «Урал-5557-30» и их модификации	Автомобиль «Урал-4320-31» с обеспечением бродоходимости 1,7 м — в запчасти	Бульдозер ДЗ-240С (ЗАО «Челябинские Строительно-Дорожные Машины»)

* Удельный расход топлива при номинальной мощности

Модель
ЯМЗ-238М2-26
ЯМЗ-238М2-30
ЯМЗ-238М2-32
ЯМЗ-238М2-38
ЯМЗ-238М2-39

Число и расположение цилиндров
V8

Диаметр цилиндра, мм
130

Ход поршня, мм
140

Рабочий объем цилиндров, л
14,86

Мощность, кВт (л.с.)
176 (240)

Частота вращения, об/мин
2100

Максимальный крутящий момент, Н·м (кгс·м)
883 (90)

Частота при максимальном крутящем моменте, об/мин
1250–1450

Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)
214 (157)
227 (167)*
214 (157)
214 (157)
214 (157)

Сцепление
ЯМЗ-182
—
ЯМЗ-238
ЯМЗ-238
ЯМЗ-182

КПП
ЯМЗ-236УЗ
—
ЯМЗ-236У4
ЯМЗ-236У6
ЯМЗ-236У2

Габариты, мм
2100×980×1085
1220×1005×1070
2100×980×1085
2100×980×1085
2045×980×1085

Масса, кг
1370
1075
1390
1390
1390

ТНВД
80.5-30
80.5-30
80.5-30

Генератор, модель
1702.3771
1322.3771 или Г273 В2
1702.3771
1702.3771
1702.3771

Применяемость
Автомобиль Урал-432007-31 (база ЯМЗ-238М2-6 с фрикционной муфтой привода)
Кормоуборочный комбайн «Марал» Е-281 (ООО СП «Кировец-Ланд Техник», С.-Петербург)
Автомобиль Урал-4320-31 с обеспечением бродоходимости 1,7 м
Автомобили «Урал» 6×6: «Урал-4320, -4320-0911», «Урал-432009», «Урал-55571», «Урал-44202» и их модификации (брод 1,7 м) — в запчасти
Автомобили «Урал»: «Урал-4320-31, -43202-31, -43203-31»; самосвалы «Урал-5557-30» и их модификации

* Удельный расход топлива при номинальной мощности

История двигателя ЯМЗ 236

Развитие мотора стартовало в «пятидесятых», руководством страны поставлена задача по модернизации парка дизельных агрегатов и созданию универсальной тяговой установки. Двигателю предстояло не только заменить устаревшие модели ЯАЗ-204(206), а эксплуатироваться на разнонаправленной технике. Таких особенностей, на тот момент, не было ни у одного изделия.

Ставка сделана в пользу дизельных агрегатов, поскольку топливная экономичность стояла во «главе угла», подходящий образец в стране отсутствовал, изделие разрабатывалось с «нуля». Справиться с требованиями под силу было не каждому, к работе привлекли плеяду конструкторов, руководил группой учёный Г.Д.Чернышёв. Ставка сработала, и в скором времени появился новый продукт. Характеристики двигателя ЯМЗ 236 устраивали и даже превосходили ожидания. Надёжный, экономичный, неприхотливый, живучий аппарат возглавил массовый выпуск, положив начало линейке моторов на солярке.

Даже сегодня, по истечению стольких лет, в стране нет замены, способной повторить путь прославленного мотора. Новые шести камерные дизели, в основе те же ЯМЗ-236, доработанные под последние условия социума. С ресурсом в 500000 километров и конструкцией, в которой лёгкость решений граничит с идеалом, двигатель способен «дать фору» конкурентам. Взглянув на ситуацию со стороны, трудно поверить что история, начавшаяся в далёком 1962 году, продолжается, процветает и влияет на теперешние события.

Самоходный аппарат «К-700»:

Смена фильтрующих элементов полнопоточного масляного фильтра

1. Отвернуть на 3–4 оборота колпак фильтра и слить масло через канал корпуса в подставленную тару.

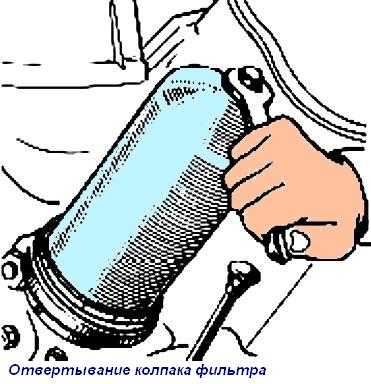

Для отвертывания колпака можно пользоваться ключом, как показано на рис. 2.

2. Отвернуть полностью и снять колпак 5 (рис. 2) фильтра.

3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака.

Извлечь из колпака замковую крышку и фильтрующий элемент 4.

4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью.

5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу.

В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки.

Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º.

В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м).

7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака.

Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.
