Как выбирать сигналы для машины

Магазины запчастей для авто предлагают огромный выбор различных клаксонов, в том числе подобранных под определенную мелодию. Определившись с тональностью, музыкальностью и громкостью сигнала, обрисуйте свои пожелания продавцу. Он подскажет, какой клаксон лучше других соответствует вашим пожеланиям. В большинстве случаев что иностранные, что российские гудки по качеству и надежности одинаковы, однако последние немного дешевле.

Многотональный гудок обладает большими габаритами, поэтому пристроить его в моторном отсеке маленького авто очень сложно. Если же вы решили ставить «паровозный» или «тепловозный» воздушный гудок, то подумайте, достаточно ли ваше авто звукоизолировано? Ведь такие устройства производят очень громкий звук, часть которого распространяется во все стороны.

Самостоятельная установка звуковых сигналов

Перед началом установки нового звукового сигнала своими руками, найдите электрическую схему вашего автомобиля. Если вы решили поставить новый звуковой сигнал вместо старого, то достаточно снять клеммы с одного устройства, затем надеть на другое. Для некоторых воздушных гудков придется своими руками подключить компрессор к аккумулятору авто.

Для подключения сигнала, оповещающего о включении заднего хода, необходимо найти провод, соединяющий датчик заднего хода и сигнальный фонарь.

Гудок прочно крепите своими руками к корпусу автомобиля с помощью болтов и гаек. Если устройство будет плохо закреплено, велика вероятность обрыва провода и последующего замыкания. В результате вы не сможете подать сигнал водителями или пешеходом в критической ситуации. Монтируя своими руками «тепловозный», многотональный или другой мощный и громкий гудок, устанавливайте его так, чтобы раструб был направлен вперед. Не устанавливайте раструб вбок, это снизит эффективность сигнала и усилит его звучание в салоне.

Установка сигнала своими руками потребует определенного вмешательства в проводку автомобиля, поэтому все соединения пропаивайте, не делайте временных скруток. Если невозможно пропаять соединение, используйте стальные клипсы, которыми обжимают провода. Установка своими руками должна проводиться в два этапа: монтаж гудка и подключение к проводке. Не перепутайте порядок действий. Если вы сначала проложите проводник, а затем станете искать место для звукового сигнала, то велика вероятность, что провода не хватит и придется наращивать его, а это не добавит надежности. Подключая сигнал к датчику заднего хода, обязательно используйте реле. В противном случае большой ток, который потребляет гудок, повредит датчик заднего хода.

Пневмосигнал

Осталось рассказать о воздушном сигнале для велосипеда с подачей сжатого воздуха. Это пневматический сигнал с использованием энергии давления воздушной струи.

Подобный девайс именуется пневмоклаксоном и отличается от обычного только тем, что не нужно с силой сжимать грушу. Сжатый воздух давно накачан обычным велосипедным насосом и только ждёт лёгкого движения, чтобы вырваться в «дудку».

Такой пневмосигнал очень громкий, способен даже отпугивать собак и прочую живность. Пневмосигнал может также вследствие своей силы звука представлять опасность для пожилых людей, так как из-за резкого звука может быть спровоцирован гипертонический криз или даже инфаркт. Поэтому нужно серьёзно подумать, прежде чем пользоваться таким устройством.

Изготовление пневмосигнала своими руками

Три мощных дудки

Вам обязательно нужно будет приобрести следующие элементы, чтобы создать пневмосигнал своими руками:

Компрессор. Большинство автолюбителей России и ближнего зарубежья используют продукцию под маркой «Беркут». У нее есть несколько моделей, вам вполне хватит мощностей R15.

Электромагнитный клапан. С его помощью идет сброс воздуха с ресивера в дудки. Он может идти в комплекте с ними. Для удобства рекомендуем приобретать именно такие

Впрочем, можно купить клапан и отдельно – тогда обратите внимание на вольтаж и диаметр.

Обратный клапан. Устанавливается на выходе из компрессора и не должен пропускать воздух из ресивера обратно.

Реле давления

Используется для того. Чтобы компрессор отключался при достижении необходимого давления и вновь включался, когда оно падает.

Ресивер. Подойдет модель на 4 литра и с давлением в 12,5 bar. На нем должно быть два отверстия – одно для подключения компрессор и дудок, другое для стравливания конденсата.

Трубы.

Также пригодятся пневмосоединители (по размерам резьбы и размеру отверстий ресивера, компрессора и дудки) и фитинги.

Процесс установки пневмосигнала на автомобиль своими руками

Установка пневмосигнала будет производится на автомобиль KIA Sorento 3.5. Фактически для установки будет использоваться комплекс готовых решений от . Так будет применена станция, способная выдать до 7,5 а (BERKUT) SA-03)

Сразу скажем, что применение более производительной станции и станции с повышенным давлением не оправдано, так для пневмосигнала, давление 5 атмосфер и запаса воздуха в 2,85 литра, что соответствует объему ресивера станции, вполне достаточно. Кроме того, используется установочный комплект «БЕРКУТ» (BERKUT) TG59, фактически это набор клапанов и переходников. При установке использован также звуковой пневматический сигнал Cicada Одна из основных проблем это подобрать место под установку пневмокомпрессора, ведь свободное место на машине крайне ограничено, чтоб понять это достаточно заглянуть в моторный отсек большинства современных автомобилей. В итоге, оптимальным вариантом установки для компрессора оказалось пространство под бампером.

Но прежде, чтобы компактно установить компрессор его необходимо снять с рамы. В таком случае установку компрессор и ресивера можно будет произвести по месту.

Итак, после разборки компрессора для его дальнейшей установки выбираем только все самое необходимое, что необходимо для функциональной работы нашего пневмосигнала. Рама на которой все было установлено ранее для установки нам не пригодится.

Производим примерку компонентов пневомосигнала. Предварительно все будет установлено на силовых элементах «телевизора»

Здесь необходимо обратить внимание на то, чтобы монтируемые элементы не препятствовали теплоотдаче радиаторов кондиционера и системы охлаждения

Воздушный пневматический сигнал «дудки» были установлены «на фоне» радиатора охлаждения.

Далее устанавливается сервисное, контрольное и регулирующее оборудование. Так производится прокладка трубопроводов, установка штуцеров и клапанов. При монтаже пневматических трубопроводов, для соединения резьбы необходимо использовать ФУМ ленту. Это не смотря на то, что резьбы, в большинстве случаев конические, а соответственно самоуплотняющиеся. От штатной кнопки включения системы отводится управляющие провода, которые пойдут в салон.

Производится подключение системы пневмосигнала к аккумулятору.

Лучше всего, через дополнительное редле, подающее напряжение на компрессор только после появления напряжения в системе зажигания автомобиля. Прокладываются воздушные трубопроводы до пневмосигнала.

Подключение системы можно реализовать через дополнительное реле, которое будет управлять штатным тумблером пневмосистемы, замыкая его контакты. Реле будет управляться от штатной кнопки сигнала, находящегося на руле вашего автомобиля.

До сборки всех кузовных элементов машины проверяем его работоспособность, а также отсутствие протечек. В нашем случае давление стабильно и держится в районе 6 атмосфер. Штуцеры забора и выдачи воздуха выведены в моторный отсек, повыше.

Такое расположение будет гарантировать удобство подключения шланга для подкачки, и исключение попадание воды с трассы в компрессорную установку. Шланг пневмосистемы легко демонтируется и устанавливается длиной, а его длина составляет 7,5 метров, что обеспечить подкачку любого из колес машины.

В итоге, мы получили отличный пневмосигнал, который даст о вас знать всем автолюбителям встретившемся на вашем пути, а также штатную станцию подкачки колес, установленную под капотом вашего автомобиля. Не смотря на наш сарказм по поводу вашего особого положения на дороге, из-за наличия подобного громкоголосого устройства. Хотим вас предупредить об ограничении использования подобного сигнала в неустановленных случаях, так как это не только может предупредить ДТП, но так же и создать его. Ведь участники дорожного движения могут не ожидать подобного сигнала с высокой громкостью, что может элементарно их напугать. В результате этого, они могут отступить от своего обычного поведения на дороге. Относитесь с уважением к другим участникам движения и применяйте сигнал лишь в неотложных ситуациях, требующих того.

Электрическая схема и описание

Велосипедная мигалка представляет собой 2-х или 4-х-светодиодную систему. Для наглядности приведем и тот, и другой варианты:

Принципиальная схема мигалки на 2 диода Схема сигнальной мигалки на 4 лампы

Цепь на 4 светодиода в общем состоит из:

2 транзистора (VT) – управляющий элемент электросхемы;
пара резисторов (R) – отвечают за преобразование тока в напряжение и наоборот;
2 конденсатора – С1 и С2 ─ соответственно определяют электроемкость цепи;
SA1 – выключатель – смыкает и размыкает электрическую цепь.

Мигание ламп обеспечивают конденсаторы – накопители электричества. Вся емкость конденсаторов расходуется на вспышки. Как только энергия будет растрачена, лампа выключится, до тех пор пока конденсатор вновь не напитается через цепь.

Инструкция по установке сигнального устройства

Установка данной системы на свой автомобиль производится в несколько основных шагов.

Вначале вам нужно найти место под компрессор. Это может оказаться не так-то просто. На большинстве машин есть пространство под бампером, куда его можно поместить.
Снимите компрессор с рамы, она не нужна и при установке мешает.
Дудки можно установить на системе радиатора охлаждения. Они и другие элементы не должны мешать теплоотдаче всех элементов автомобиля.
Теперь проложите трубки, штуцера и клапана. Для соединения резьбы пневмотрубок можете использовать ФУМ ленту.
Отведите в салон провода от штатной кнопки включения.
Теперь нужно подключить систему к аккумулятору. Лучше всего это делать через дополнительное реле, так что бы питание подавалось только после зажигания автомобиля.
Проложите воздушные трубопроводы до пневмосигнала.
Вы можете осуществить подключение через реле, которое будет замыкать контакты тумблера системы и управлять им. Оно же будет активироваться от штатной кнопки на руле.
Прежде чем собирать кузов машины, проверьте как все работает. Штуцеры забора воздуха выведите повыше в моторный отсек. Проверьте, как держится давление.

Снятие рамы с компрессора Помните, что вы всегда можете демонтировать шланг пневмосистемы. Он достаточно длинный, чтобы с его помощью можно было подкачивать шины любого колеса. Это дополнительный плюс установки такого сигнала.

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени. Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Для публикации сообщений создайте учётную запись или авторизуйтесь

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Все надежно изолируем

Даже есть готовые колодки под реле с проводами. Поэтому все же решил поставить сигнал от ГАЗ

Все надежно изолируем. Даже есть готовые колодки под реле с проводами. Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким

Электрический велогудок

Работает прибор от стандартных батареек, которые вставляются внутрь корпуса. Устанавливается на руль велосипеда – посередине или сбоку, как будет удобнее. Через провод рабочая часть электронного прибора соединена с кнопочкой. Ей, собственно, и запускаем гудок в действие.

Комплектация электровелогудка:

аудиомашина – небольшой компактный приборчик, не более 7 см в линейку;
крепление на гудок;
провод;
кнопка;
крепление на кнопку.

Оптимальное расположение на руле – гудок посередине или поближе к центру, кнопка рядом с грипсой/манеткой. Так удобнее нажимать и отпускать ее, не отвлекаясь от управления.

Стандартный комплект электрического гудка для велосипеда

Плюсы электрического сигнала на велосипед:

простейшая установка;
отличная слышимость, особенно на шумных улицах (сила до 105 дБ ─ шутка ли) – намного эффективнее звоночка;
компактность;
универсальный дизайн: можно ставить и на дорожные «жучки», и на велики покруче.

Недостатки этого девайса идут бок о бок с плюсами:

очень резкий звук: вреден самому велосипедисту и небезопасен на коротких дистанциях от других участников движения;
в отличие от звоночка или клаксона, электрогудок легко ломается, а вероятность этого почти 100% при падении велика;
не слишком надежные пластиковые крепления.

И еще раз коротко по функционалу. Электронные сигналы могут быть: «би-би», квакающий прерывистый звук, имитация автомобильной сигнализации. А есть и такие устройства, в которые встроен целый сборник мелодий.

Пневматические гудки

У клаксонов этого типа генератором звуковых сигналов является всё та же колеблющаяся мембрана, но приводит её в движение не электромагнит, а сжатый воздух. Горн призван многократно усилить звучание сигнала.

Если вы хотите, чтобы звук сигнала вашего автомобиля отпугивал птиц на расстоянии до полуметра и не знаете, какой тип звукового сигнала поставить на авто – смело выбирайте пневматику. Она обеспечить звучание на уровне 145-150 дБ.

Такие мощные клаксоны конструктивно могут состоять из четырёх трубок, а для генерации колебаний диафрагмы с частотой 400-800 Гц используются компрессоры, способные нагнетать давление не уровне 60 атмосфер.

Наличие нескольких трубок обеспечивает возможность многотонального звучания, и даже воспроизведения простейших мелодий. Разумеется, размеры такого звукового устройства не могут быть маленькими, а для воспроизведения многотонального звука используются микропроцессорные контроллеры, управляющие работой компрессора и других исполнительных устройств.

Принципиальная схема

Схему можно увидеть на рисунке в тексте. Схема построена вокруг одной КМОП-микросхемы — К561ТЛ1.

Рис. 1. Принципиальная схема простого электронного звонка для велосипеда.

Это четыре логических элемента «2И-НЕ», как у К561ЛА7, но с встроенными триггерами Шмитта. Наличие триггеров Шмитта, в данном случае, позволяет строить RC-мультивибратор минимум на одном элементе (у К561ЛА7 — минимум на двух).

Звук состоит из основного тона частотой около 1500-2000 Гц и прерывающего частотой около 8-10 Гц. Генератор основного тона выполнен на логическом элементе D1.2. Частота зависит от цепи C2-R2 и регулируется подбором сопротивления R2. Генератор прерывания выполнен на логическом элементе D1.1. Частота прерывания зависит от цепи C1-R1 и регулируется подбором сопротивления R1.

С выхода генератора тона импульсы поступают на мостовой усилитель на логических элементах D1.3 и D1.4. Они инвертируют импульсы. Пьезоэлектрический звукоизлучатель BF1 включен между выходами этих элементов, и на него поступают противофазные импульсы.

В результате фактический размах переменного напряжения на BF1 оказывается удвоенным. Соответственно, и громкость звука больше.

Видео «Самодельный воздушный клаксон для авто»

В этом видео демонстрируется, как сделать воздушный сигнал на легковой автомобиль своими руками (автор ролика — Varan Varan).

Принцип действия таких гудков напоминает старинные «гуделки», которые устанавливались на конных повозках и первых паровых автомобилях. Воздух движется из компрессора через специальную трубку, заставляя ее вибрировать и издавать довольно громкие звуки. Стоят такие воздушные сигналы для авто довольно дорого, причем независимо от конструкции и формы изделия.

Сегодня будем делать апгрейд сигналов.

И так что для этого нужно:

Сам сигнал типа фаа фаа

Балон от использованного огнетушителя

И электронный клапан.

С первым пунктом можно справится легко, цена вопроса 1200-1800р в любом авторынке.

А с оставшими двумя немного сложнее.

И тут меня осенило, а что если вместо балона накопителя просто использовать второй насос. В любом случае насосы не самые мощные, прирост мощности будет, но не на 100% конечно, думаю в предалах 30% — 40% прирост мощности ждать стоит.

Сразу скажу, никаких тестов с записью звука через камеру либо телефон не будет! Замеры производить тоже не чем. Будет сугубо личное мнение, верить или нет это ваше право. В любом случае громкость звука через камеру передать не реально.

Для апгрейда нам понадобится:

Сам сигнал типа фаа фаа

Трубка тройник, чтоб врезаться.

Сигнал у нас уже есть, Осталось купить насос на местном авторынке и тройник в хозмаге.

Доп насос купил за 400, а медный тройник за 75р, почему медный, да просто такой попался, который подошёл по диаметру.

Прежде чем начнём, немного слов о доставке. Посылка пришла в чёрном простом пакете. Была замотана даже не в пупырку, а в тонкий поролон.

Коробка пострадала, внутри крепление тоже.

Забегая вперёд скажу: сама дудка пластиковая с хромированным напылением, имитация под метал, Даже больше скажу, все сигналы этой формы одинаковые, как будто их выпускают на одном заводе, хоть с Китая брать хоть, в местных магазинах.

Внутри коробки всё стандартно: дудка, насос, шланг и крепёжные болты

И так. Все куплено для апгрейда. Правда насос попался синий, ну ничего страшного, они одинаковые.

Прикидываем как всё компоновать компактно.

Да все стыки в дудке лучше обмазать герметиком перед окончательной сборкой, так как не вызывают доверия, можно использовать любой автомобильный герметик, так как мы используем его как клей, чтоб ничего не открутилось от вибрации. В любом случае хуже не будет, так как мы всё же хотим добавить доп.насос, а это дополнительная нагрузка.

После полного высыхания герметика продолжаем сборку. Чтоб металл насосов не натёр дудку, да и вибрация самой дудки не плохая, я обмотал его поролоном с которым он пришёл и закрепил скотчем. Фото этого момента не сделал.

Полная сборка. Всё это хозяйство я закрепил пластиковыми стяжками, синей изоленты не было. Если серьёзно, то очень даже не плохо держится, да и в любом случае, можно быстро заменить стяжку на новую.

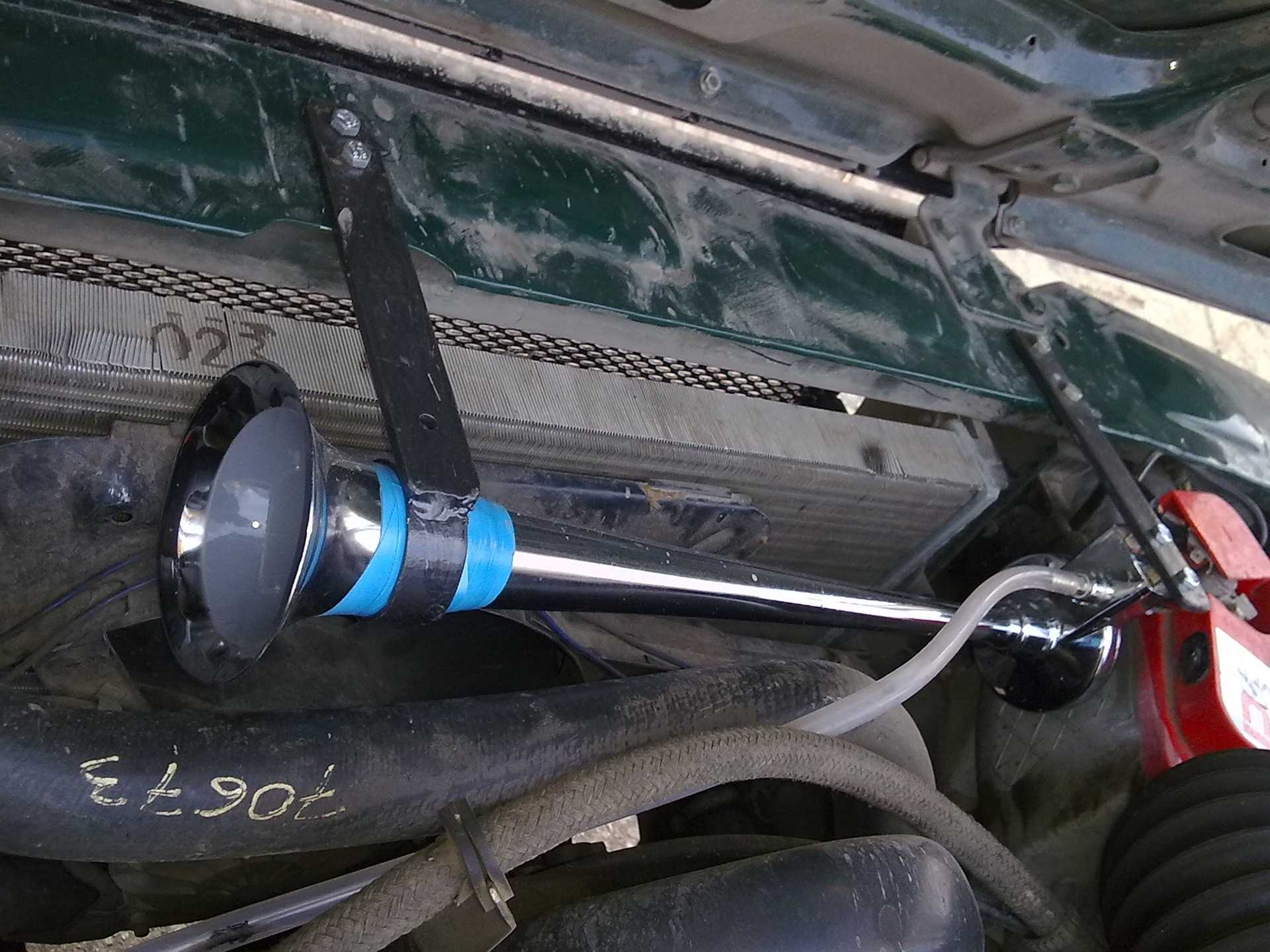

Теперь можно устанавливать. Ставить будем на а/м Шевроле Нива. Закрепил одним болтом и 1ой толстой стяжкой

Я это устанавливал ещё зимой, держится отлично, при ремонте машины можно аккуратно демонтировать, чтоб не мешало.Публикую обзор только сейчас потому, что хотел показать вам мои старые сигналы, а чтоб их достать надо отгибать бампер, когда холодно может лопнуть пластик.

Открываем 4 винта и аккуратно отгибаем пластиковую решётку бампера, так как он отдельно от бампера не снимается, одно целое.

Вот как жизнь и агрессивная среда покарала их. У нас зимой, соль с реагентами постоянно сыпят на дорогу и если не мыть машину пару недель видно толстый слой белого налёта. Из-за этого мембранные сигналы часто перестают работать

Мои же год назад прошли капитальный ремонт, если обратить внимание то можно заметить следы резки и разные болты крепления по диаметру, это потому, что из-за ржавчины открыть по другому их не получилось

Видео как я еду и пугаю прохожих своим сигналом не будет, возраст уже не тот, да и вхлам тонировку давно запретили.

Цена на товар сейчас завышенная, Желающим повторить, можно купить в любом магазине, даже в местном. Ну если у кого то есть поинты или купоны можно и через интернет.

Летом хочу сделать сигнал как у грузовиков, вместо компрессора эти либо автомобильный насос. Баллон от огнетушителя есть, осталось найти электро клапан. Думаю в авто магазине для грузовиков он будет.

На этом всё. Спасибо что дочитали до конца, всем удачных покупок в просторах интернета.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Устройство и принцип работы воздушного сигнала

Первые клаксоны стали выпускать в 1908 году. В переводе с греческого слово клаксон означает «вой». Первые звуковые сигналы представляли собой конструкцию, которая состояла из пластины с пружиной, закрепленной заклепкой посередине.

Зубчатое колесо при вращении соприкасалось с пружинящей пластиной, и воспроизводился специфический звук. Чтобы усилить звук и направить его в определенную сторону, устанавливался рупор. Позже появился клаксон, в котором шестерня вращалась благодаря электричеству.

Благодаря техническому прогрессу сигнальные устройства усовершенствовались. Современная система звуковой сигнализации включает в себя звуковые сигналы (один или несколько), выключатель, реле звуковых сигналов и провода для соединения.

Рассмотрим конструкцию и принцип действия сигнальных устройств.

Пневмонические

Принцип действия аналогичен «гуделкам», которые устанавливались на первых автомобилях и конных повозках. Из компрессора подается под давлением воздух, который движется через специальную трубу, создавая вибрации и заставляя ее издавать специфические звуки. Такие устройства достаточно дорогие независимо от формы и конструкции изделия.

Пневматические устройства отличаются мощностью сигнала и формой труб. Их частотный диапазон создается трубами разной тональности. Чтобы обеспечить их звучание, необходимо устанавливать компрессор, который способен обеспечить давление не менее 6-10 атмосфер. Число рожков может быть разное, от их количества зависит мелодичность сигнала. При установке пневматического сигнала на автомобиль дополнительно нужно устанавливать реле с программой, которая будет управлять открытием и закрытием электромагнитных клапанов.

Электромагнитные

В основе этих устройств лежит электромагнит. Он присоединяется к основной детали сигнала – мембране. Обмотка сердечника электромагнита через прерыватель соединена с аккумулятором. С массой автомобиля клаксон соединяется с помощью кнопки. При нажатии водителем на сигнальную кнопку стержень сердечника начинает двигаться, заставляет вибрировать мембрану. В итоге, раздается мощный звук (автор видео — tora 18).

Клаксоны электромагнитного типа различаются звуковым излучателем:

В конструкции электронных клаксонов используются генератор звуков и динамик.

Отдельного внимания требуют VIP сигналы, которые устанавливаются на спецмашины. Их часто называют «крякалками», так как издаваемый ними звук напоминает крик утки. Хотя их применение запрещено, водители устанавливают «крякалки» на свои автомобили.

На современных транспортных средствах часто сигналки используются парами. Один клаксон устанавливается с высокой тональности, а второй – с низким тоном. Вместе они производят красивые и сильные звуки.

Сигнальные устройства используются в охранных системах. В этом случае они применяются как сторожа для охраны автотранспорта. Сигнал подается в случае попытки угона или несанкционированного проникновения внутрь машины. Управление сигналом осуществляется дистанционно с брелока.

Инструкция по установке сигнального устройства

Система в автомобиле

Установка данной системы на свой автомобиль производится в несколько основных шагов.

Вначале вам нужно найти место под компрессор. Это может оказаться не так-то просто. На большинстве машин есть пространство под бампером, куда его можно поместить.
Снимите компрессор с рамы, она не нужна и при установке мешает.
Дудки можно установить на системе радиатора охлаждения. Они и другие элементы не должны мешать теплоотдаче всех элементов автомобиля.
Теперь проложите трубки, штуцера и клапана. Для соединения резьбы пневмотрубок можете использовать ФУМ ленту.
Отведите в салон провода от штатной кнопки включения.
Теперь нужно подключить систему к аккумулятору. Лучше всего это делать через дополнительное реле, так что бы питание подавалось только после зажигания автомобиля.
Проложите воздушные трубопроводы до пневмосигнала.
Вы можете осуществить подключение через реле, которое будет замыкать контакты тумблера системы и управлять им. Оно же будет активироваться от штатной кнопки на руле.
Прежде чем собирать кузов машины, проверьте как все работает. Штуцеры забора воздуха выведите повыше в моторный отсек. Проверьте, как держится давление.

Снятие рамы с компрессора

Помните, что вы всегда можете демонтировать шланг пневмосистемы. Он достаточно длинный, чтобы с его помощью можно было подкачивать шины любого колеса. Это дополнительный плюс установки такого сигнала.

Делаем пневматический сигнал для велосипеда

Недавно на нашем сайте было представлено два проекта обычных дудок для футбольных фанатов, а также один проект пневматической дудки. Хорошая новость любителям велосипедной езды: супер дудку могут использовать не только футбольные фанаты, но также любители велосипедов, поскольку после недолгой и несложной модификации обычную дудку для фаната можно преобразовать в пневматический сигнал для велосипеда.

Как всегда, первым делом представляем вашему вниманию авторский видеоролик по изготовлению пневматического сигнала.

Что нам понадобится: — пластиковая бутылка;— шприц;— трубочка для сока;— воздушный шарик;— клапан бочка унитаза;— шланг под диаметр входа клапана.

Наверняка наши постоянны читатели поняли, что шприц, трубочка и воздушный шарик будут использованы для изготовления дуделки или дудки болельщика. Как именно это делать, вы можете прочесть в одном из предыдущих материалов, поэтому мы не будем повторять весь процесс.

Единственным отличием от предыдущего проекта будет значительно более сильная натяжка воздушного шара, что сделает использование дуделки ртом попросту бесполезным.

Вставляем в проделанное отверстие ниппель.

Далее разбираем клапан унитаза. Снимаем ручку и верхнюю часть так, чтобы осталась ручка, которую и клеим в горлышко бутылки.

Закручиваем обратно клапан или проще говоря, верхнюю часть.

Важно сделать так, чтобы железная деталь клапана всегда была закрытой. Для этого автор использует обычные резинки для купюр, которыми просто притягивает рычаг клапана к выходу воздуха

Установка пневмоподвески на ВАЗ (Lada) 2110 — фото, описание работ

Продолжение темы движения лоурайдеров из Дагестана «ДагСтайл». Проект полной пневмоподвески создан нашим представителем в Дербенте. Самая низкая посадка! Самая быстрая реакция на команды! 4 контура… Для демонстрации возможностей пневматики, показательных «выступлений» и соревнований вполне приличный набор. В проекте использованы качественные комплектующие от компании ЭйрРайд.

По вопросам установки пневмоподвесок в Дербенте, обращайтесь к нашему представителю. Быстро, качественно, ответственно и за разумные деньги вам помогут создать необычный пневмопроект. Всем, кому «ниже» и «быстрей» — добро пожаловать в Дербент! Контакты представителя можно посмотреть здесь

Уточняющая информация, обязательная к прочтению!

Пневмоподвеска на ВАЗ 2110

600 450 Пневмоподвеска на ВАЗ 2110 Установка пневмоподвески на ВАЗ (Lada) 2110 занижение — фото и описание работ, технические детали проекта и характеристики

Пневмоподвеска на ВАЗ 2110

600 800 Пневмоподвеска на ВАЗ 2110 Установка пневмоподвески на ВАЗ (Lada) 2110 занижение — фото и описание работ, технические детали проекта и характеристики

( 1 оценка, среднее 5 из 5 )

Правовые требования по установке

Несмотря на то что звук фуры – условие для езды обязательное, подходить к выбору сигнала нужно осторожно. Дело в том, что модные веяния – звуки с чередованием тонов – запрещены правилами

Спецсигналы устанавливают только на машины оперативных служб (полиция, скорая помощь, пожарная техника).

Гражданские же лица, в том числе водители грузовиков, права на «крякалки» и СГУ не имеют. Каким же должен быть звук сигнала фуры? Неизменным по частоте.

Говоря о нарушениях, нужно напомнить: в случае, если вы попали в ДТП, а ваш звуковой сигнал был неисправен, инспектор запишет это в протокол сопутствующей причиной столкновения.

Достоинства и недостатки пневматического сигнала

Плюсы пневмосигналы мы с вами уже перечислили, но повторить их нам не сложно. Очень громкий уровень звукового сигнала позволит стать «заметным» среди остальных автолюбителей на дороге, что может предотвратить ДТП. В комплекте к пневмосигналу вы получаете еще и штатный компрессор на кузове вашего автомобиля, что также совсем не плохо. К минусам пневмосигнала можно отнести высокую стоимость оборудования, а также сложность, его подключения. Кроме того, работа с пневматикой требует высокой герметичности соединений, в противном случае, компрессор время от времени будет включаться для подкачки в ресивер. Такие включения способны значительно «посадить» ваш аккумулятор, особенно при длительной стоянке. В этом случае, лучше подключить питание на систему через реле, включающееся при появлении питания в цепи системы зажигания. Герметичность такой системы в любом из случае будет утрачена намного раньше, чем работоспособность штатного обычного сигнала, что приведет к необходимости замены уплотнительных элементов и клапанов в ней. То есть можно сказать о более дорогостоящем обслуживании. В любом случае, соизмерять все плюсы и минусы и делать выбор исходя из того, что для вас является приоритетным, является лишь только вашей прерогативой.

Боковые резиновые коврики пола на Лада Приора, ВАЗ 2110, 2111, 2112

со скидкой 14 %

Карандаш для удаления мелких царапин fix it pro

Электромагнитные клаксоны

Благодаря простоте конструкции электромагнитный вид получил широкое распространение и установлен на большинстве современных автомобилей.

Основными его компонентами является соленоид с контактной парой и диафрагма. Электромагнитные клаксоны в зависимости от исполнения можно разделить на три типа:

Сигнал улитка. Громкость гудка может достигать 115-120 дБ, что однозначно эффективно воздействует на барабанные перепонки окружающих. Тем не менее из-за относительно крупных габаритов и воронкообразной конфигурации их монтаж не всегда выполним или затруднителен.
Дисковый клаксон. Издаёт обычный однотонный звук, громкость которого обычно составляет 115 дБ, а частота 350 Гц. Можно встретить и более высокочастотные модели, до 440 Гц. Как правило, монтируется в подкапотном пространстве, но иногда и на внешней части решётки радиатора. Конструкция может быть цельной или разборной. Габариты неразборных гудков обычно компактнее.
Рожковый сигнал. Другими словами, это автомобильный горн. По большому счёту такой гудок представляет собой выпрямленную улитку. Обычно монтируются на внешней части транспортного средства. Устройство допустимо расположить и в подкапотном пространстве, но в таком случае снизиться его громкость.

Задний светодиодный фонарь для велосипеда или как сделать велосипедные стопы своими руками

Как выбирать сигналы для машины

Самостоятельная установка звуковых сигналов

Пневмосигнал

Изготовление пневмосигнала своими руками

Процесс установки пневмосигнала на автомобиль своими руками

Электрическая схема и описание

Инструкция по установке сигнального устройства

Присоединяйтесь к обсуждению

Похожие публикации

Для публикации сообщений создайте учётную запись или авторизуйтесь

Электрический велогудок

Пневматические гудки

Принципиальная схема

Видео «Самодельный воздушный клаксон для авто»

Устройство и принцип работы воздушного сигнала

Пневмонические

Электромагнитные

Инструкция по установке сигнального устройства

Делаем пневматический сигнал для велосипеда

Установка пневмоподвески на ВАЗ (Lada) 2110 — фото, описание работ

Правовые требования по установке

Достоинства и недостатки пневматического сигнала

Электромагнитные клаксоны
