Замена тормозных колодок на велосипеде

Как часто нужно проверять тормоза?

Проверяйте тормоза перед каждой поездкой. Убедитесь, что все составляющие тормозов правильно установлены и находятся в хорошем рабочем состоянии Также, помимо собственных проверок тормозов, перед тем, как куда-то поехать на велосипеде, стоит обратиться к опытному механику для того, чтобы он проверил тормоза и нашел проблемы, которые вы не cможете найти или починить в силу неопытности (проверки раз в 6 месяцев вполне достаточно для не профессионального велосипедиста), если вы каетесь профессионально или просто очень часто, то стоит делать такие проверки чаще одного раза за 6 месяцев

Гидравлический привод тормозов автомобиля

Гидравлический привод колесных тормозов состоит из главного цилиндра, цилиндров колесных тормозов и магистралей.

Главный цилиндр 4 отлит из чугуна вместе с резервуаром для тормозной жидкости и сообщается с ним через два отверстия: перепускное 7 и компенсационное 8. Через отверстия 6 в пробке 5 резервуар сообщается с атмосферой.

Поршень 21, изготовленный из алюминиевого сплава, уплотняется в главном цилиндре резиновыми манжетами 19 и 24. В передней части поршня имеются шесть отверстий 22, перекрываемых звездообразной пружинной пластинкой 20. Перемещение поршня вперед осуществляется педалью 26 ножного тормоза через шток 23. Перемещение поршня назад ограничивается упорной шайбой 3, которая удерживается в цилиндре замочным кольцом 2. В передней части цилиндра расположен и впускной клапан 17, в котором в свою очередь установлен выпускной клапан 15. Выпускной клапан удерживается в закрытом положении пружиной 16, а впускной — пружиной 18. Пружина впускного клапана одновременно удерживает поршень в исходном заднем положении.

В цилиндре, 13 колесного тормоза находятся два поршня 11, уплотняемые манжетами 12. Манжеты прижимаются к поршням разжимной пружиной. Поршни через штоки 14 воздействуют на колодки 10.

Главный цилиндр соединяется с цилиндрами колесных тормозов металлическими трубопроводами и резиновыми шлангами. Главный цилиндр, трубопроводы и цилиндры колесных тормозов заполнены специальной тормозной жидкостью. Заполнение системы тормозной жидкостью производится через горловину в главном цилиндре, закрытую пробкой 5.

Работает гидравлический привод тормозов следующим образом. При нажатии на тормозную педаль 26 поршень 21 главного цилиндра, перемещаясь вперед, перекрывает компенсационное отверстие 8. При дальнейшем перемещении поршня давление жидкости в цилиндре возрастает, выпускной клапан 15 открывается и тормозная жидкость поступает по трубопроводам в цилиндры 13 колесных тормозов. Под давлением тормозной жидкости поршни 11 раздвигаются и прижимают колодки. 10 к тормозному барабану 9. Происходит торможение колес.

Когда прекратится нажатие на педаль ножного тормоза, поршень в главном цилиндре под действием пружины 18 начнет возвращаться в исходное положение. При этом давление в системе привода упадет, пружина 25 возвратит колодки 10 в исходное положение и тормозная жидкость через впускной клапан 17 вытеснится обратно в главный цилиндр.

Для безотказной работы тормозов важно, чтобы в трубопроводах и шлангах не было воздуха, который легко сжимается, и поэтому в системе не создается достаточного давления для получения необходимого тормозного усилия. Подсос воздуха в гидравлическую систему предупреждается тем, что при отпущенной педали в гидравлическом приводе поддерживается давление, немного превышающее атмосферное, благодаря упругости пружины 18, удерживающей впускной клапан 17 в закрытом положении

Подсос воздуха в гидравлическую систему предупреждается тем, что при отпущенной педали в гидравлическом приводе поддерживается давление, немного превышающее атмосферное, благодаря упругости пружины 18, удерживающей впускной клапан 17 в закрытом положении.

При резком отпускании педали вследствие сопротивления, оказываемого движению тормозной жидкости в трубопроводах и клапане, жидкость не успевает сразу заполнить пространство цилиндра, освобождаемое поршнем, в полости цилиндра перед поршнем образуется разрежение. Тормозная жидкость, находящаяся за поршнем, отжимает усики звездообразной пружинной пластины 20 и через отверстия 22 заполняет полость перед поршнем. Когда поршень займет исходное положение, поступающая в главный цилиндр жидкость будет проходить в резервуар через компенсационное отверстие 8. Это отверстие называется компенсационным потому, что через него происходит компенсация объема тормозной жидкости в цилиндре при ее утечке через неплотности и изменение объема жидкости от температуры.

Для полного растормаживания колес при отпущенной тормозной педали необходимо, чтобы педаль имела небольшой свободный ход (10—15 мм), Свободный ход педали регулируется изменением длины штока, для чего он выполняется из двух частей, ввинчиваемых друг в друга и удерживаемых от произвольного отвинчивания контргайкой.

Прокачка тормозной гидравлической системы

Причины, по которым следует делать прокачку тормозов:

• при нажатии на ручку тормоза, она уходит до самой грипсы, т.е. имеет слишком большой ход, но при этом колодки не шевелятся, или не достают до тормозного диска;
• тормозная ручка проваливается при нажатии или имеет слишком легкий ход;
• при резком нажатии ручки, после срабатывания тормоза ручка продолжает плавно падать.

Все ясно. Причиной отказа тормозной системы стал воздух, попавший внутрь. Первым делом необходимо найти место, где система схватила воздух. Это может быть поврежденная гидроарматура, закипание жидкости вследствие перегрева, ослабленный штуцер прокачки на цилиндре. После проверки всей системы на предмет утечки жидкости, можно приступать к прокачке.

Прокачку гидравлики производим обязательно на ровной и горизонтальной поверхности. Колодки следует развести, чтобы до диска они не доставали. Далее откручиваем главный цилиндр и закрепляем его строго горизонтально. Каждая система имеет свои особенности прокачки, поэтому лучше делать это по инструкции. Жидкость для прокачки должна соответствовать той марке, которая указана в паспорте.

Теперь следует надеть кембрик на болт прокачки и погрузить его в емкость для сбора остатков жидкости. Откручиваем крышку расширительного бачка, заливаем жидкость до максимального уровня. Несколько раз плавно и не спеша нажимаем на ручку тормоза. Нажимаем до тех пор, пока она не станет тугой. Теперь удерживая ручку, откручиваем болт прокачки с кембриком, не отпуская при этом ручку. Доливаем жидкость в расширительный бачок. Проводим процедуру до тех пор, пока ручка не станет жесткой. Закручиваем расширительный бачок и убираем инструмент. Готово, тормоза прокачаны.

Что желательно сделать перед регулировкой тормозов

Если требуется настройка дисковых тормозов, которые уже были некоторое время в эксплуатации, то перед выполнением регулировки желательно произвести следующие подготовительные работы:

Проверить ротор

Первым делом откручиваем ротор тормозов от втулки и проверяем его на наличие деформации. Это можно сделать, положив его на ровную поверхность (стекло, зеркало и др.) и произвести осмотр. Если ротор неплотно прилегает, то перед настройкой дисковых тормозов следует его выровнять. Если деформация незначительна, то данную операцию можно произвести при настройке тормозов.

Проверить колодки

Снимаем тормозные колодки. Для этого находим расширение на калипере и проворачиваем за язычок каждую колодку по очереди. Если все сделано правильно, то демонтировать их не составит труда. Далее производим визуальный осмотр поверхности на наличие сколов. В случае сильных повреждений или износа колодку следует заменить.

Проверить состояние тросиков и рубашек

Данный пункт предназначен исключительно для механики. Перед регулировкой механических дисковых тормозов велосипеда следует тщательно проверить состояние тросиков и рубашек. Если трос имеет повреждения, а именно, если он распушился, наблюдаются разорванные отдельные волокна, то следует в обязательном порядке его заменить

Не важно, меняется трос или нет, его, перед настройкой тормоза, необходимо смазать. Так же осматриваем рубашку троса

Если на ней видны трещины или разрывы, то лучше ее заменить.

Проверить состояние гидролинии на предмет утечек

Данный пункт предназначен исключительно для гидравлики. Перед регулировкой гидравлических дисковых тормозов велосипеда произведите осмотр гидролинии на предмет повреждений (желательна ее замена, даже если повреждение незначительное), а также проверьте отсутствие протечек масла/тормозной жидкости по местам соединения гидролинии с калипером и мастер-цилиндром. Еще одно место, откуда может травить тормозную жидкость – шток, идущий от ручки тормозов на поршень (если прохудились манжеты). Ну, и сняв тормозные колодки, проверьте отсутствие утечек на калипере.

Удалить грязь и масло с тормозных колодок и ротора

В процессе езды на велосипеде, со временем, на роторе и тормозных колодках скапливаются грязь и масло, которые ухудшают эффективность торможения дисковой механики или гидравлики. Поэтому перед настройкой дисковых тормозов следует ее с этих поверхностей удалить. Для этого можно использовать мелкую наждачку. Снимаем ротор с колеса и круговыми движениями очищаем поверхность с обеих сторон. Ту же операцию производим с колодками (естественно с одной стороны). Сильно не усердствуйте, достаточно снять тонкий слой. После того как вы выполнили данную процедуру постарайтесь не прикасаться руками или жирными предметами к колодкам и ротору.

Проверить правильность установки колеса

Определяем правильно ли установлено колесо. Оно должно быть четко перпендикулярно земле, не перекашиваясь в сторону. Для этого ставим велосипед на колеса, ослабляем эксцентрик и, надавливая рукой на седло (держа велосипед ровно), затягиваем эксцентрик.

Конструкция и диагностика

Гидравлический тормоз состоит из двух цилиндров с поршнями и шлангов, которые соединяют их с ручками, закрепленными на руле. При нажатии на рукоятку тормоза жидкость из главного цилиндра направляется в рабочий. Под напором поршни приходят в движение и оказывают давление на колодки, тем самым усиливая трение о тормозной диск. Так происходит сброс скорости.

Цилиндры конструкции отличаются по размеру. Те, что установлены в рукоятке, меньше рабочих, воздействующих на колодки. Благодаря этой особенности велосипедисту не нужно тратить много сил на нажатие ручки.

Гидравлические тормоза ценят за следующие преимущества:

• быстрое срабатывание системы в ответ на сжимание рукоятки;
• сила торможения регулируется силой нажатия;
• гидравлика надежнее механических тормозов в несколько раз;
• выносливость механизма, проверенная годами.

Недостатки тоже имеются:

• высокая стоимость по сравнению с механическими тормозами;
• сложное обслуживание – ремонт техники подразумевает точные знания устройства конструкции, а также навыки для разбора и последующей установки на велосипед гидравлических тормозов.

Чтобы правильно выбрать гидравлические тормоза для своего велосипеда, необходимо ориентироваться на стиль катания. По количеству поршней в главном цилиндре их делят на одно, двух и многопоршневые. Гидравлические тормоза бывают дисковыми и ободными. Чаще всего их устанавливают совместно. Для работы механизма используют специальную жидкость либо масло. Лучшие тормоза выпускает компания Shimano.

Несмотря на достоинства системы и отсутствие необходимости частой профилактики гидравлики на велосипеде, данная конструкция не защищена от поломок. Определить сбой системы можно по нескольким признакам:

• рукоятка тормоза разболталась или стала менее упругой – при нажатии не происходит должного торможения;
• тормоза срабатывают сами по себе – самопроизвольное замедление велосипеда при движении.

В первом случае причиной могут быть уплотнительные кольца, которые пришли в негодность. Тогда их необходимо заменить. Во втором случае, возможно, попал воздух в гидравлику на велосипеде, из-за чего происходит давление на тормозную жидкость и срабатывание тормозов. Это может произойти по разным причинам: падение велосипеда, недостаточное количество масла, жидкости, размыкание цепи. Попадание воды также может быть причиной выхода из строя основного поршня. Если был поврежден шланг, устанавливают новый.

Устройство гидравлического тормоза

Диагностика системы тормозов

Как и в случае с человеческим организмом, функционирующим как целостный механизм, перед устранением проблем с тормозами на велосипеде следует провести диагностику, чтобы определить степень их повреждения. Ведь если стерта колодка, от чего воздействие на диск становится значительно хуже, а эффекта остановки (должной) нет, то нужно заменить лишь ее, а не систему в целом. Итак, ниже приведен ряд диагностических мероприятий, необходимых для выявления причин «недуга» вашего велосипеда:

1. Одной из причин неправильной работы тормозной системы может послужить деформация ротора. Поэтому снять его – первоочередная задача. Когда вы раскрутите фиксаторы, и снимите ротор, его необходимо положить на ровную поверхность, например зеркало. Внимательно осмотрите, насколько плотно и равномерно ротор прилегает к нему, а если заметите неровности – значит, их необходимо исправить.
2. Демонтируем тормозные колодки, чтобы провести визуальный осмотр на предмет повреждений. Это действие происходит следующим образом: найдите на калипере расширение, а затем проворачивайте колодки до момента их снятия. Визуально определить износ их поверхности не составит труда. Так, на рисунке №4 видно, что колодка справа уже изношена полностью и требует незамедлительной замены
3. Рисунок №4: определение износа колодок

Следующие «кандидаты на тщательный осмотр» это тросики и рубашки. Этот пункт подходит для тех видов транспорта, где используется механика. Проверить тросик необходимо на предмет надрывов волокон, деформаций и так далее. Что же касается рубашек – помните, что их функция состоит в защите от негативных факторов (скопление пыли, попадания влаги) тросика. А потому, трещины или разрывы здесь попросту не должны присутствовать. Оба элемента необходимо смазать перед установкой/заменой.
Для гидравлики тоже есть исключительно присущий такому типу системы тест – состояние гидролинии на предмет утечек

Важно понимать то, что при наличии протечек в гидравлике попросту может не оказываться должного давления на колодки, что выводит систему из строя автоматически. Вполне вероятны повреждения на гидролинии, которые выявляются при визуальном осмотре

Причем вовсе неважно сильное это повреждение, или же незначительное. Проверить необходимо и место стыка гидролинии, калипера и мастер-цилиндра. От ручки тормозов до поршня проходит шток – еще одно потенциальное место, откуда может стравливаться жидкость при повреждениях механического типа (на манжетах). После демонтажа тормозных колодок, необходимо провести проверку на предмет утечки на самом калипере.
Ротатор, как и сами колодки могут загрязняться в процессе эксплуатации велосипеда. Здесь скапливается и масло, и пыль, образуя твердые наслоения, мешающие работе системы. Проводить настройку тормозов, не очистив ротор и колодки от грязи – ошибочно. Сделать очистку можно при помощи наждачной бумаги, мелкозернистой. Но для этого понадобиться демонтировать обе детали, чтобы очистка была произведена максимально эффективно.
Финал – регулировка колеса. Оно не должно быть как-либо перекошено в сторону. Проверить это можно просто выставив велосипед на ровной поверхности, и произведя визуальный осмотр. Если колесо наклонено в сторону, его необходимо выровнять (ослабляем эксцентрик, затем регулируем колесо).

Комплекс таких мероприятий обязателен. Все это проводиться достаточно быстро, если у вас имеются все необходимые инструменты (отвертка, ключи). Далее переходим непосредственно к процессам регулировки и установки тормозов.

Прокачка гидравлических дисковых тормозов

Работа выполняется по схеме:

1. снять заднее колесо;
2. нажимая на ручку тормоза, установить тормозные колодки максимально плотно к диску (воображаемому или подручной подставке чуть меньшей толщины, чем диск);
3. велосипед устанавливается в абсолютно вертикальное положение (на помощь должен придти еще один человек);
4. тонким шестигранником выкручивается до упора цилиндровая ось из тормозной ручки;
5. болт ослабляется, а ручка тормоза устанавливается вертикально;
6. на корпусе тормозной ручки вскрывается пробка (а если ее нету, то просто ослабляются болты на крышке расширительного бачка);
7. на штуцере калипера закрепляется гибкий шланг и ключ;

8. в другой конец шланга вставляется шприц, помпа которого сжата до упора;

9. ключом штуцер отворачивается на четверть окружности;
10. в шлаг поступает ДОТ (или масло), который откачивается с помощью шприца (помпа отводится, ДОТ (или масло) высасывается);
11. и штуцер необходимо закрыть;
12. вокруг расширительного бачка на ручке тормоза потребуется намотать ветошь;
13. шприц освобождается от старого состава и в него набираются новые масло или ДОТ (все 20 кубиков, с запасом);
14. выпускается из шприца лишний воздух;
15. трубка соединяется со штуцером, который открывается ключом;
16. продавливая шприц очень медленно, необходимо наполнять тормозной контур (до тех пор, пока не польется из расширительного бачка);
17. закрыть штуцер;
18. закрыть пробку бачка;
19. аналогично прокачивается второй контур.

Если проводить обслуживание регулярно и все делать правильно согласно инструкции, то любой дисковый тормоз будет работать «как часы». Причем, независимо от погодных условий.

Регулировка дисковых гидравлических тормозов

Гидравлические тормоза для велосипеда позиционируются как самонастраиваемые, не требующие вмешательств и регулировки. Но все же настроить их время-от-времени нужно. Например, если слышны странные скрипы или шорохи в процессе эксплуатации, либо же изначально неправильно выставлены заводские настройки. Следующие несколько шагов помогут вам качественно и быстро провести настройку дисковых гидравлических тормозов:

1. Фиксирующие калипер на адаптере болты необходимо ослабить.
2. Выжмите тормозную рукоять и зафиксируйте ее в таком положении (если нет помощника, воспользуйтесь подручными материалами: изолента, леска, проволока).
3. Проводим визуальный осмотр. Как и в механической системе, ротор должен быть расположен четко посреди прорези калипера, с равноудаленными от него колодками. В случае, если ротор размещен неправильно, выравниваем его путем нажатия в ту сторону, где замечена неровность. Это поспособствует равномерному распределению жидкости и фиксации в нужном положении колодок и ротора.
4. На этом, регулировка может считаться оконченной, а вам остается лишь зафиксировать крепежные болты и вернуть рукоять в исходное положение.

Как и в случае с механикой, в гидравлике тоже есть ротор, выполняющий ту же функцию. Порой он может поддаваться деформациям. Но это можно устранить, определив место изгиба и выгнув его в противоположную сторону. Тогда шаркащие звуки при езде прекратятся.

Регулировка длины троса

Перед началом регулировки следует проверить крепление тормоза. При слабой разбалансировке трос можно отрегулировать на руле велосипеда – просто затянуть крепление на тормозной ручке фигурным болтом.

1. Проверка положений регуляторов – они должны быть прикручены в необходимом положении.
2. В участке где трос крепится к тормозному рычагу открутить шестигранным ключом фиксирующий болт.
3. Открутить надстроечный винт на рычаге тормоза.
4. Достать трос из рубашки, проверить его на целостность, при необходимости заменить.
5. Продеть трос обратно в оплетку, проверить свободу перемещения.
6. Подсоединить конец троса с круглым креплением к тормозному рычагу и прикрутить надстроечный винт.
7. Настроить переключатель в рабочий режим.
8. На другой конец троса натянуть резиновый или алюминиевый пыльник так, чтобы узкая часть была направлена в сторону троса. Закрепить трос фиксирующим винтом.
9. Временно завинтить болты регулировки.
10. Пассатижами настроить оптимальный уровень натяжки троса: тормоз должен немедленно реагировать на давление рычага.
11. Шестигранником регулируется локация тормозной колодки относительно диска или обода на расстояние до 1 мм между ними.
12. После этого проверяется вращение барабана и реакцию колодок, которые не должны задевать диск при опущенном тормозе.
13. При нажиме рычага тормозные колодки задевают только область диска.
14. Зафиксировав трос в необходимом положении закрутить регулировочный винт.
15. Для завершения подкрутить регуляторы на тормозном рычаге.

После фиксации троса остается небольшой отрезок шнура, чтобы исключить попадание в систему велосипеда его необходимо накрутить или обрезать, оставив в запасе 8 см.

Тормоза ободные

Принцип действия ободных тормозов чрезвычайно прост. На велосипедном руле размещается тормозная ручка, от которой натянут специальный тросик (или проложена гидравлическая линия) к тормозным колодкам, расположенным с двух сторон от обода вело-колеса. При нажатии ручки происходит сжатие обода колодками, после чего вращение колеса замедляется и сходит на нет.

Есть два типа ободных тормозов, которые в свою очередь подразделяются на несколько подвидов:

1. Механические тормоза, в том числе:

• векторные (V-brake или «вибрейки») с V-образным креплением рычагов к тормозным колодкам;
• клещевые («крабики») с U-образными рычагами;
• и кантилеверные (устаревшие предшественники тормозов типа V-brakes).

1. Гидравлические тормоза, в которых прилагаемое усилие передается от ручки к колодкам тормозной жидкостью по специально проложенной гидравлической линии.

Ободные тормоза имеют целый ряд очевидных преимуществ перед другими типами велосипедных тормозов:

1. Невысокие нагрузки на втулки и спицы.
2. Меньше тормозной нагрев.
3. Простая настройка, доступная даже в полевых условиях.
4. Небольшая масса собственно тормозного механизма.
5. Совсем не высокая цена.

Как заменить тормозные колодки на велосипеде?

О перспективах V-brake можно судить по комплектации бюджетного сегмента байков из рейтинга велосипедов по маркам. Если коротко, то это вымирающий вид тормозных систем. Возвращаясь к предмету обсуждения, техника смены фрикционных накладок на системах V-Brake и Disc различна. Различен и подход к послемонтажной регулировке, которая, к слову, обязательна во всех случаях.

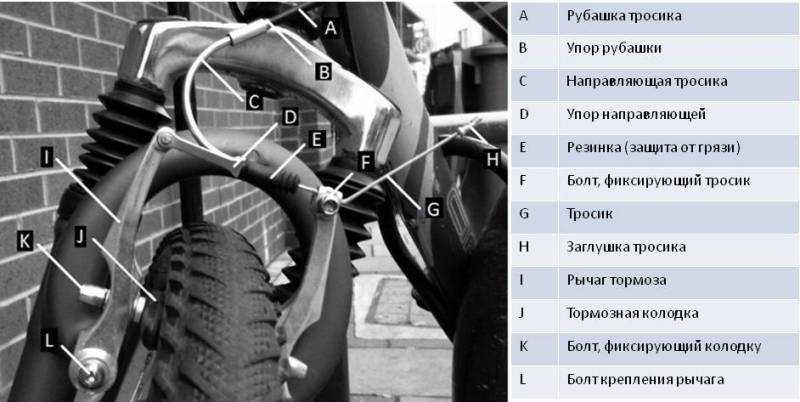

Обслуживание V-Brake

Рычажная система может быть в одном из двух состояний: рабочем или обслуживаемом. Нас интересует второе, когда рычаги расцеплены, то есть один из них не связан с тросом. Именно в этом положении удобно менять колодки. Собственно, сам процесс смены прост, если держать в фокусе несколько важных моментов:

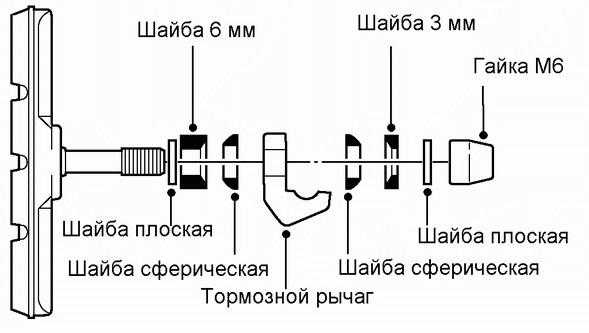

• Отворачивая болт крепления старой колодки к рычагу, запомните последовательность расположения шайб. Она должна быть подобна той, что изображена на фото. Основной упор в схеме сделан на то, чтобы колодку можно было вертеть во всех направлениях. Именно это позволяют делать сферические шайбы в паре с вогнутыми шайбами 3 и 6 мм.
• Выставляя новую фрикционную накладку, стремитесь к тому, чтобы она повторяла окружность обода и не задевала покрышку. При виде сверху передняя часть изделия должна быть ближе к ободу, нежели задняя. Это придаст тормозам плавный характер замедления, а значит повысит комфорт катальца.

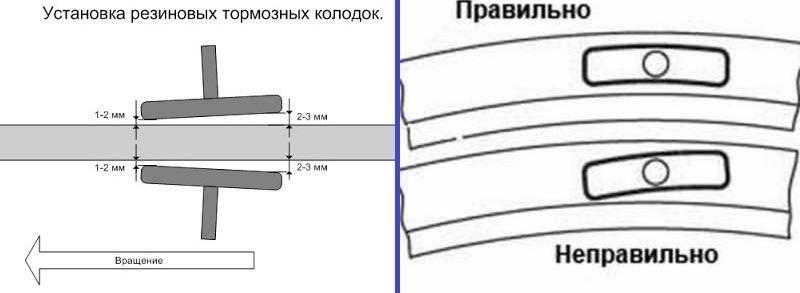

Маленький лайфхак. При касании передней части колодки задняя часть должна отстоять от обода в пределах 1 мм. Для удобства подстройки этого зазора удобно использовать автомобильные щупы для регулировки клапанов или обычную бумагу А4, свернув ее в пару слоев.

После установки новых фрикционных пластин требуется ослабить тормозной трос, поскольку старые колодки наверняка были тоньше, а значит располагались ближе к ободу.

Уход за дисковыми тормозами

Замена колодок на дисковых тормозах начинается со снятия колеса. По-другому вынуть фрикционные пластины не удастся. Далее, в зависимости от системы, расшплинтовка или демонтаж болта. После этого колодки можно смело вынимать из калипера.

Перед монтажом новых деталей следует обнулить настройки машинки. А именно задвинуть поршни с помощью шестигранника или отвертки в дисковой гидравлике или вывернуть болт и отпустить трос на калиперах с механическим приводом.Колодки монтируются в сборе с распорной пластиной и никак иначе. Этот элемент важен, поскольку возвращает накладки после торможения в исходное положение, не позволяя им прилипать к диску и шоркать по нему на холостом ходу.В завершение шплинт или болт возвращаются на место, а обнуленный калипер необходимо настроить на работу с уже новыми колодками. Для этого:

На гидравлике следует отцентровать машинку относительно диска

Обратите внимание, что колодки должны отстоять от торцов калипера на одинаковом расстоянии. Если это условие не соблюдается, то небольшими изгибами диска можно подровнять выступание поршней.
На механике следует как можно ближе подвести неподвижную колодку, а ход неподвижной отрегулировать из соображений комфорта и удобства.
