Как снять кассету велосипеда съемником

Необходимые инструменты для снятия трещетки

Самостоятельно выполнить процедуру снятия достаточно просто. Все, что нужно – обзавестись соответствующим набором инструментов. Итак, перед тем, как снять трещетку с колеса, необходимо использовать следующие приспособления:

специальный съемник;
разводной или гаечный ключ на 24 или 27 миллиметров, в зависимости от того, какая модель детали установлена на вашем велосипеде;
рожковый ключ на 15 миллиметров, с помощью которого необходимо снять втулку с колеса;
также используется штифтовый ключ, но в очень редких случаях;
если в конструкции предусмотрено наличие «ореха», потребуется кернер с тонкими гранями.

Если целью снятия является не замена, а плановое обслуживание, вам также понадобится не литиевая смазка.

Краткие советы по ремонту трещотки

После того, как вы разобрали «орех», обратите внимание на цвет смазки внутри него. Масло черного цвета, так сказать, грязное или с заметными частичками металла, свидетельствует о предельном износе рабочих поверхностей наборных подшипников

В этом случае правильнее будет заменить весь узел целиком на новый.
Вынутые шарикоподшипники следует отмыть от смазки, а затем осмотреть на наличие повреждений. Шарики с вмятинами и тёмными пятнышками надо заменить на неповрежденные.
Всегда проверяйте внутренние поверхности на отсутствие влаги перед сборкой. Если капельки воды всё же есть, тогда их необходимо высушить обычным бытовым феном или сжатым воздухом из компрессора.
Конусную гайку нужно затягивать с силой, а регулировку небольшого люфта для звездочек трещотки относительно оси колеса следует производить с помощью наборных тонких колечек.

Замена трещотки на велосипеде:

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Честно скажу, я не вижу в этом никакого смысла, так как, скорее всего, у вас быстрее износятся звезды, чем исчезнет смазка внутри трещотки, плюс в ней достаточно много шариков, которые предательски рассыпаются в разные стороны. Я на своем велосипеде меняю трещотку раз в год, и проезжает она у меня около 3-5 тысяч. За это время я не смазываю внутренние шарики ни разу.

Обслуживать трещотку, скорее всего, потребуется, только если она какая-то редкая или подверглась большим количеством воды.

Как же я разбирал свою трещотку:

Если у вас трещотка, то на ней вы можете увидеть два отверстия. Если таких отверстий нет, то это наверняка кассета. На фото я взял шуруп и вставил его в одно из таких отверстий, эти отверстия нужны, чтобы открутить крышку и добраться до подшипников. Резьба у этой крышки обратная, то есть, чтобы открутить ее, нужно откручивать по часовой стрелке. Я открутил крышку с помощью шурупа и молоточка. Маленькими ударами молоточком — и крышка откручена, сразу под ней вы увидите подшипники. Вот они какие маленькие:

Но это еще не все подшипники. Когда вы начнете поднимать блок звездочек (крышка, которую мы открутили, их держала на месте) посыплются нижние подшипники трещотки, поэтому подготовьте заранее резервуар (тряпку), чтобы шарики не разбежались по полу.

Обратная сторона звездочек трещотки:

После снятия звезд у вас останется вторая часть трещотки на втулке колеса. Как это выглядит можно увидеть на фото выше, где я писал об откручивании трещотки.

Чтобы, собственно, обслужить трещотку, вам потребуется почистить подшипники и дорожки, по которым они бегают, и нанести новую смазку (я использовал литол 24).

Для переборки трещотки никаких специальных ключей не нужно! Вам потребуется только отвертка (гвоздь) и молоток.

Отличие трещотки от кассеты

Не стоит путать трещотку для велосипеда с кассетой, ведь они не взаимозаменяемы. В настоящее время первую можно обнаружить только на старых и очень дешевых велосипедах. На современных велосипедах применяется более совершенная деталь, такая как кассета.

Основной недостаток трещотки в её несовместимости с полой осью диаметром в 15 мм нового стандарта QR15. Расшатывающий характер нагрузки от нецентрованных звездочек может стать причиной местного изгиба на полой оси.

У трещотки наименьшая звезда не бывает меньше, чем с 14-ью зубьями, а её более современная модификация — кассета — может иметь ещё меньшие звездочки, с 11-ью или 12-ью зубьями

На внутренней части трещотки расположены собачки храпового механизма, поверх неё устанавливается внешняя втулка со звездочками. Роль гайки, удерживающей эти две части, выполняет конус, являющийся рабочей поверхностью для шарикоподшипника. Внутри находятся два насыпных подшипника, каждый из которых собран из одинаковых по размеру шариков.

Скрытая часть трещотки — внутренняя втулка — накручивается на резьбовую часть заднего колеса, и чтобы её снять, потребуется специальный съемник.

Внутренняя втулка трещотки

Съем трещотки с велосипеда

Правильно увидеть неисправность, когда трещоточный механизм на самом велосипеде, не всегда удастся, поэтому лучшим решением будет ее разобрать.

Просто так извлечь трещоточный механизм не получится, поэтому нам потребуется специальный инструмент – съемник. При помощи этого нехитрого приспособления трещотка быстро снимется со своего законного места.

Инструмент для демонтажа и закрепления трещотки

Перед тем, как приступить к ремонту трещотки, следует правильно определить, в какую сторону откручивать гайку. Не нужно сильно налегать в ту или другую сторону, иначе можно свернуть резьбу втулки. Если резьба правая, свинчивать нужно против, а одевать – по ходу часовой стрелки.

За гайкой располагается ряд шариков, которые могут сами выпасть из механизма. Их необходимо аккуратно снять, прочистить от грязи и отложить в сторону. Разобранное устройство очищается от излишков смазки и посторонних частиц бензином или растворителем.

То же касается и трансмиссионных звезд. Если звезды всей системы не поношены, а проблема в резьбовом колечке, его следует вытащить из барабана и заменить. Попутно меняются собачка и пружинка.

После переборки трещотка снова надевается на втулку заднего колеса. Для этого нужно аккуратно поставить шарики подшипников в их посадочные места, прочно установить механизм и затянуть ключом на втулке. Если трещотка не работает и наблюдается переброс цепи на холостом ходу, скорее всего, нужна новая запчасть.

Установка новой трещотки на велосипед:

Снять старый механизм. Без съемника этого не получится, не забываем специальный ключик.
Осмотреть ось задней втулки.
Монтировать новую деталь на втулку.

При слишком высокой выработке трансмиссионного механизма рационально будет поставить новую запчасть. В большинстве же случаев проблема неисправности трещоток решается методом простой переборки и очистки от загрязнений. Наконец, не забываем смазывать вновь собранные детали.

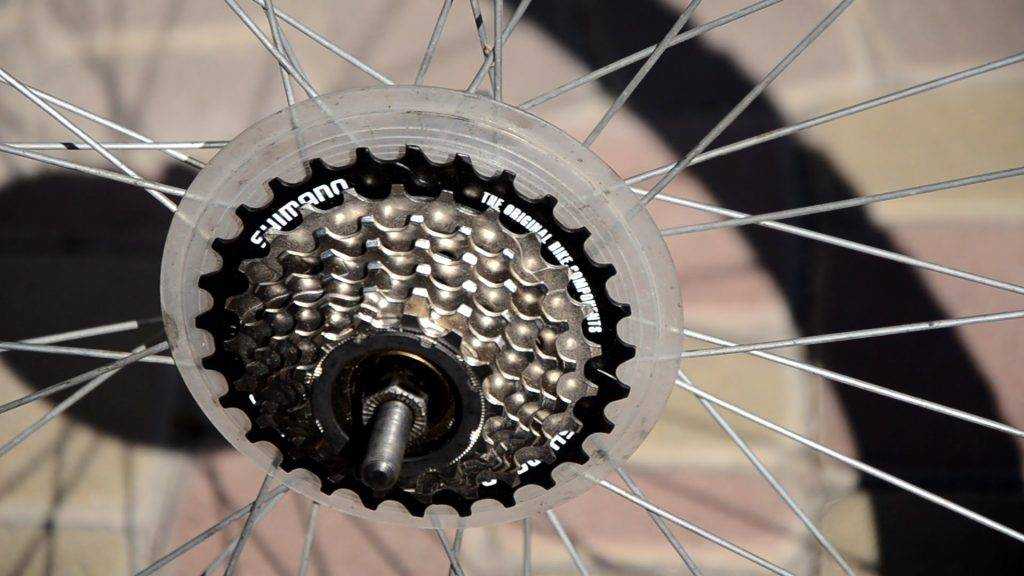

Трещотка велосипеда, в народе также известная под названием ореха, — храповой механизм, который позволяет надежно передавать вращающий момент через цепь от педалей и в то же время свободно двигаться накатом без необходимости безостановочно крутить педали. Собран этот механизм как единая часть со втулкой заднего колеса. Состоит, собственно, из самого храповика в виде зубчатого барабана с двумя собачками и неразборной кассеты звездочек.

Нехитрое обслуживание трансмиссии велосипеда сводится к её очистке от грязи и травы, которая забивается между звездочками.

Снять трещотку с велосипеда потребуется в следующих случаях:

Для регулировки затяжки подшипников втулки заднего колеса. Можно ничего не снимать, но с открученной кассетой звездочек намного легче вынуть шарикоподшипники, определить степень износа чашки, смазать узел.
По возможности, чтобы заменить сломанные собачки. Хотя настолько мелкие детали по отдельности не продаются, и чаще всего потребуется покупать весь узел в сборе, но их можно вынуть из старой трещотки. К сожалению, бывают случаи, когда в результате преждевременной кончины собачек барабан со звездочками либо заклинивает, либо он начинает свободно вращаться в обе стороны.
Когда предельно изнашиваются зубья у наименьших звезд или в случае разламывания одной из них.
Для установки спицы во втулку заднего колеса с правой стороны, на замену поломанной.

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Как же я разбирал свою трещотку:

Обратная сторона звездочек трещотки:

Снятие трещотки

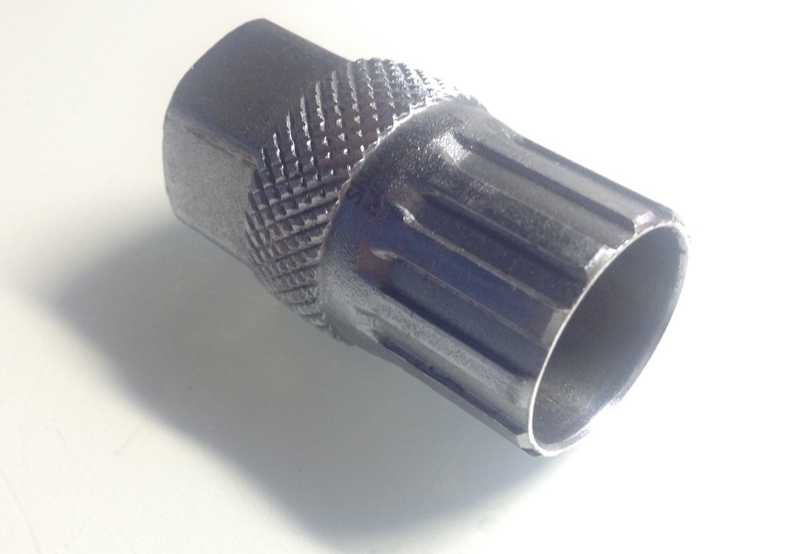

Чтобы снять трещотку, достаточно иметь специальный съемник. Он выглядит примерно так:

Обратите внимание, что на велосипедах бывают кассеты и трещотки. Это разные вещи! Для них нужны разные съемники

Чем отличается трещотка от кассеты — читайте здесь.

Если у вас есть необходимый инструмент, то дальнейшие действия — это дело техники.

Нужно вставить съемник в углубление трещотки и откручивать против часовой стрелки. Тут как раз и могут возникнуть первые трудности, так как съемник требует большого гаечного ключа или головки. Мой съемник откручивается ключом на 21.

Когда я кинулся искать ключ, у меня такого не оказалось. Пришлось проявить смекалку и сходить в машину, где был взят баллонный ключ, который идеально подошел. После чего трещотка была откручена.

Так как трещотка закручивается при эксплуатации ногами велосипедиста, то часто бывает непросто открутить её обратно. В 80% случаев приходится использовать дополнительный рычаг. Я использую старый подседельный штырь в паре с баллонным ключом.

Как установить кассету на велосипед

Прежде всего, следите за тем, чтобы сборка кассеты соответствовала разложенным/снятым деталям. Для облегчения этого процесса на звездочках имеются пазы разных размеров (для каждой звездочки – индивидуальный), а на втулке подходящие шлицы. Именно правильному совмещению пазов и шлицев все звездочки встанут в определенном порядке.

При установке кассеты на велосипед нужно учитывать некоторые важные моменты:

Многие велосипедисты перед установкой рассматриваемой детали смазывают поверхность втулки. Однако специалисты считают это неправильным – после смазки (пока вся кассета будет собрана и установлена) на нанесенную смазку успеет попасть и пыль, и грязь, что в итоге и приводит к необходимости проведения обслуживания, ремонта или замены элементов.
Опытные велосипедисты перед сборкой кассеты смазывают резьбу стопорного кольца – при последующей разборке его будет открутить гораздо легче.
Все звездочки нужно надевать поочередно, но между ними не стоит забывать ставить прокладочные кольца. В некоторых моделях велосипеда можно увидеть не отдельные звездочки, а единый/неразъемный узел.
Во многих велосипедах для надежной установки последней зве6здочки нужно на нее слегка нажать и только после этого можно накручивать стопорное кольцо.
После того, как стопорное кольцо будет закручено, сначала нужно проверить правильность установки кассеты и только после этого можно его окончательно затянуть. Затягивается стопорное кольцо в направлении движения часовой стрелки.

Снять и установить кассету не представляет трудностей, потому что при наличии минимального набора инструментов и хотя бы начальных знаний технического плана вся работа займет немного времени, максимум 60 минут. Но даже если подобный процесс предстоит провести впервые, не стоит пасовать – опыт съема и установки кассеты обязательно пригодится еще не раз. Дело в том, что опытные велосипедисты рекомендуют проводить подобное техническое обслуживание кассеты велосипеда не реже 1 раза в год.

Зачем нужно менять звездочки на велосипеде?

Звездочка на велосипеде имеет одну из главных ролей, которые влияют на качество езды и скорости. В течении использования двухколесного транспортного средства на все его составные части оказывается нагрузка.

Замена звезд необходима для правильного функционирования и переключения скорости. Если не ремонтировать детали сразу после повреждения есть такой вариант что сломанные детали накопятся и ремонт будет достаточно затратным, в некоторых ситуация он превышает саму стоимость велосипеда.

Процесс снятия звездочки и последующая установка новой детали в первый раз займет достаточно много времени, но в следующий раз вы уже без проблем справитесь, так как будете иметь ввиду конструкции и этапы работы.

Откручивание прикипевшей трещотки

Бывает так, что не хватает усилия, чтобы сорвать намертво затянутую на протяжении нескольких лет трещалку. В этом случае поможет удлинение рычага ключа.

У многих в гараже найдется железная труба или пруток длиной около 60 см. Далее можно просто надеть эту трубу на ручку разводного ключа или зуб рожкового инструмента или поступить по-хитрому и собрать двухплечевой рычаг.

Взять пару коротких, длиною в 6–8 см болтов М8 или М10 и подобрать две соответствующие гаечки к ним.
Один из болтов вставить в отверстие съемника трещотки, а другой продеть через отверстие в ручке разводного ключа. Эти болты следует прихватить гайками, чтобы удержать их на своих местах.
Вставляем трубу между двумя болтами: установленного в своё место съемника и надетого на него разводного ключа. Теперь остается только надавить на получившийся рычаг вниз, чтобы сорвать трещотку.

Обычно с рычагом от 50 до 60 см любая трещалка откручивается практически одним движением.

Замена трещотки на велосипеде:

На свои велосипеды производители могут устанавливать односкоростную или многоскоростную трансмиссию. В случае с последней категорией узлов на заднем колесе устанавливают трещетку или кассету. Кассеты имеют более высокую стоимость, так как трещотка используется преимущественно в моделях бюджетного класса.

Разобрать их в домашних условиях достаточно просто. В этой статье вы ознакомитесь с главными особенностями процесса и узнаете, как снять трещетку с колеса велосипеда быстро и с минимальными усилиями.

Как заменить звездочку на велосипеде?

Замену звездочки следует начинать со съема старой соответственно, только потом начать установку. Если устанавливается прежняя деталь её следует очистить и смазать, только после этого устанавливать.

В случае с новой нужно:

Надеваем защитное пластиковое кольцо;
Если сами звездочки между собой не скреплены, то надевать следует по одному начиная с крупной и заканчивая мелкой. Между звездами устанавливаем небольшие резиновые прокладки;
Завинчиваем гайкой, это сделать нужно непосредственно с помощью гаечного ключа. Закручивание осуществляется по часовые стрелки;
Фиксируем гайку и проверяем движение гайки.

Только после того как были выполнены все этапы, можно устанавливать заднее колесо на место и фиксировать его дополнительными крепежами. После этого велосипед можно переворачивать и эксплуатировать непосредственно по назначению.

Простота установки/демонтажа кассеты и трещотки на втулку

Положительным моментом для трещотки является необходимость только лишь одного инструмента для демонтажа, для этого используется такой съемник со шлицами и гранями под ключ.

Для того, чтобы ее установить на втулку, инструмент и вовсе не требуется, она накручивается вручную и дозатягивается уже в процессе езды. Но вот чтобы снять ее — прийдется попотеть, особенно если вы любите вкручивать на подъем. Возможно даже понадобится помощь друга и большой рычаг на ключ.

А вот с кассетой дело обстоит так: для установки необходим тот самый съемник со шлицами, а для снятия еще и хлыст.

Но если это все у вас есть — то проблем при снятии не должно возникнуть, и чрезмерных усилий применять не придется.

Итог: если в первую очередь вам необходимо качество, а стиль езды требует использования надежных деталей, следует смотреть в сторону хороших фирменных втулок под кассету. А если же велосипед будет использоваться для легких неспешных прогулок по ровным дорогам, и вы не видите смысла тратиться на велосипед — можно обойтись и дешевой втулкой под ту же кассету, либо трещотку. Но втулки под трещотку — это определенно самый низкий уровень надежности.

Интересное познавательное видео по теме

Полезно обратить внимание

Список форумов » Велофорум » Велосипедная технозона

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете добавлять вложения

Признаки и причины неполадок с системой задних звезд

Для начала более подробно осмотрим сам механизм трещотки многоскоростного велосипеда.

Схема бестормозного трещоточного механизма: 1, 9 – конус, 2 – левый фланец, 3 – корпус, 4 – ось, 5 – внутренний отсек трещотки с фланцем, 6 – звездочка, 7 – контргайка, 8 – ступица, 10 – прокладка, 12 – втулка, 13 – пружина, 13 – собачка.

Собачка обеспечивает зацепление с храповым механизмом заднего колеса. Сам трещоточный механизм при этом слегка потрескивает. Это нормальная работа устройства. В противном случае, когда звука нет, она тянет за собой цепь вперед при езде вхолостую.

Отсутствие зацепления собачки обычно связано с неправильной работой ее пружинки, которая выталкивает собачку. Причинами неправильной работы могут послужить такие факторы:

отсутствие или высокая густота смазки в механизме;
поломка самой собачки;
пружина стерта;
большое количество грязи;
часть собачки находится внутри механизма.

Скол самой собачки еще можно отдельно отремонтировать, а вот с ее посадочным местом дело обстоит куда сложнее. Нужно отметить, что такой тип закрепления трансмиссионных звезд уступает кассете по надежности, так как разрыв оси пополам – далеко не редкость. Придется полностью снять трещотку и устанавливать новую.

Технология замены трещотки

Большинство многоскоростных велосипедов имеют простую заднюю втулку с резьбой. Традиционная трещотка также имеет резьбу, которая навинчивается на втулку. При езде, за счет усилия прикладываемого к педалям, через цепь, резьба сама затягивается, так что для ее установки никакие инструменты не требуются. Но, так как педалирование затягивает резьбу ступицы, то чем больше крутящий момент приложенный к педалям, тем больше трещотка будет затянута на ступице, тем сложнее будет ее демонтаж. Можно зажать съемник в тисках и отвинчивать колесо или использовать торцевой ключ с удлинителем.

Первый самый массовый и более дешевый вариант это когда трещотка встроена в звезды и весь этот узел накручивается на втулку:

Для снятия кассеты с трещоткой, достаточно иметь съемник:

Вставляем съемник в прорези в трещотке, надеваем торцевую головку с воротком:

и откручиваем (против часовой стрелки):

Иногда приходится прикладывать достаточное усилие, можно воспользоваться удлинителем или обычной трубой. Устанавливается трещотка без применения, каких либо приспособлений, просто накручивается рукой (но очень аккуратно – резьба очень мелкая):

Обратите внимание: я не советую этим заниматься, поскольку результат совершенно не соответствует затраченным усилиям. Трещотка содержит наименее важный подшипник на велосипеде, который вращается только в том случае, когда трещотка не подвергается никаким нагрузкам

Однако некоторые люди игнорируют этот мой совет и пробуют обслуживаться трещотки следующим образом: Снимите с велосипеда колесо с трещоткой. Вы должны видеть кольцо с двумя отверстиями для штифтового гаечного ключа, чтобы вставить его. Это — обычно кольцо, на котором имеется фирменный знак и, может также быть стрелка, указывающая направление по часовой стрелке, и слово «remove» на одном или другом языке. Если вы не видите такое кольцо, возможно необходимо снять самую маленькую звездочку, чтобы получить доступ к нему. Вам будут необходимы два ключа: один, чтобы отвинтить самую маленькую звездочку, другой, чтобы зажать трещотку так, чтобы она не вращалось назад, в то время как вы отвинчиваете верхнюю звездочку. Используйте небольшой молоточек и легкое зубило (или отвертку с плоским жалом), чтобы скрутить кольцо по часовой стрелке. Это кольцо — фактически конус подшипника с левой резьбой, и если только вы удалили его, вы будете видеть ряд 1/8″ шариков подшипника и набор очень тонких шайб.

о — шайбы прокладки, и вы можете убрать одну или несколько из них, чтобы сделать подшипник более плотным, если у трещотки слишком большой люфт. Если вам необходимо разобрать трещотку далее, поднимите блок звездочек, и вы увидите другой ряд 1/8″ шариков в основании трещотки, и две или три подпружиненных собачки, которые и выполняют работу храповика. При переборке трещотки используется густая смазка, чтобы закрепить шарики на месте, пока вы перебираете трещотку. Для фиксации собачек вы можете использовать резинку. Передвиньте собачки к центру, затем намотайте резинку вокруг них, продев один конец через середину, чтобы снять резинку, когда трещотка будет собрана. При этом не следует наматывать более 3 — 4 витков.

«Обслуживание трещоток». Из статей Шелдона Брауна (Sheldon Brown).

Съемник трещотки

При вращении педалей предается довольно большой момент через цепь к оси колеса, в частности, при езде под горку. Точно с такой же силой затягивается внутренняя часть трещоточного механизма по резьбе к втулке заднего колеса.

Всегда, чтобы открутить давно установленный «орех», требуется приличное усилие, которое возможно передать только с помощью подготовленных инструментов. Такими инструментами являются съемник, похожий на втулку со шлицами, и большой гаечный ключ.

Велосипедные съемники: для трещотки — слева и два разной конструкции, но взаимозаменяемые, для кассеты — справа

Съемник трещотки нельзя заменить похожим, но предназначенным для кассеты приспособлением. Их нельзя путать, так как они имеют абсолютно не совместимые шлицы.

Отличие трещотки от кассеты

Надежность

С ведущей стороны подшипник втулки под трещотку расположен перед звездами, близко к центру оси втулки. А подшипник с противоположной стороны расположен нормально, дальше от центра. За счет этого во втулке под трещотку создается неравномерное распределение нагрузки и всегда сильнее изнашивается подшипник с ведущей стороны. А еще это является причиной поломки оси втулки. Если это втулка под эксцентрик с полой осью — то она лопается, если ось под гайки — будет гнуться. Возможно вам удастся избежать этого, если вы весите до 70 кг и аккуратно ездите по ровным дорогам. Производители втулок под кассету смогли убрать этот недостаток, и расположили подшипник с ведущей стороны как можно дальше от центра, внутри барабана.

Что касается самого механизма храповика, будь-то трещотки либо кассеты, при изготовлении этих деталей из плохо закаленного железа на храповике появляются заусеницы, из-за которых механизм клинит и ваш велосипед превращается в велосипед с глухой передачей! Тоже касается и собачек, при их износе могут появиться прокруты. Поэтому, покупая втулку, вы должны понимать, как ее будете использовать, если это будут большие нагрузки с подъемами, резкие нагрузки, то не стоит экономить, ибо запчасть придется часто ремонтировать, или вообще менять на новую, и экономия превратится только в лишние растраты. Хорошая качественная втулка обязательно будет под кассету, т.к. втулка под трещотку не терпит больших нагрузок и на хорошем подъеме может просто сорваться резьба, на которую накручивается трещотка.

Уход за звездочками велосипеда

Не нужно упоминать, что все механизмы требуют ухода, в противном случае они быстро выйдут из строя. Если очищать трансмиссию от грязи по мере загрязнения, то это значительно продлит жизнь детали.

Очистить велосипедную конструкция можно по такому принципу:

Разжать тормоз и снять колесо, расположенное сзади;
Осмотреть внутреннюю кассету на наличие грязи. Если загрязнение сильное, то без съема не получиться совершить чистку, в случае, когда грязь минимальна, то очистить можно непосредственно на велосипеде;
Для чистки следует использовать щетки с грубым ворсом, но они должны быть маленькими, чтобы попасть в труднодоступных местах. Подойдет для такой очистки старая зубная щетка, которая не планируется использоваться по назначению;
Первоначально тряпку следует обмакнуть в керосин и только после этого начать снятие грязи со звездочки;
После очистки на щетку нанести смазку и обтереть на зубцы. Далее установить обратно.

Для того чтобы не менять звездочки, следует постоянно осуществлять правильный уход и диагностику. Уделяя единожды в месяц несколько минут своего времени для смазывания звездочек, можно обезопасить себя не только от крупных затрат, но и траты лишнего времени.

Поэтому гораздо проще своевременно ухаживать, чем осуществлять ремонт своего велосипеда, особенно если пользуетесь им достаточно часто.

Если же поломка все же случилась не следует расстраиваться, а приложить максимум усилий для того, чтобы починить самостоятельно.

Даже если на это уйдет много времени, в последующем вы будете иметь понятие о конструкции и методах снятия и установки. К тому же все конструкции данной детали практически одинаковы и, умея заменить звездочку на одной модели, вы без труда сможете снять и установить на другой модели.
