Лампочки для приборной панели калина

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.

На ВАЗ 2105 тюнинг возможен в таких вариантах:

• приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
• бюджетным вариантом является подсветка приборов светодиодами разного цвета;
• более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Сколько лампочек в приборной панели ваз 2107

ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107

Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.

Для замены ламп необходимо разобрать панель приборов и снять щиток.

Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».

При помощи отвертки снимаем ручки управления печкой

Откручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.

Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.

Снимаем панель приборов.

Для извлечения ламп их нужно повернуть на пол оборота и вынуть.

В данной приборной панели используются два типа ламп и цоколей.

Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.

1. Лампа резерва топлива
2. Лампы подсветки
3. Указатели поворотов
4. CHECK ENGINE
5. Лампа габаритных огней
6. Масло
7. Лампа стояночного тормоза
8. Дальний свет
9. Заряд аккумулятора

Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.

ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки!

на Ваш сайт.

moepervoeavto.ru

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107.

Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107.

Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель.

Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

• Открутить гайку тросика спидометра;
• Отсоединить шлангочку от эконометра;
• Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

1. Уровня топлива;
2. Указателей поворотов;
3. Системы управления двигателем;
4. Включения габаритных огней;
5. Давления масла в двигателе;
6. Включения ручника;
7. Включения дальнего света;
8. Заряда аккумулятора.

Поэтапный процесс по замене

А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.

После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
Теперь переходим к отсоединению от панели электрических разъемов проводов

Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
Далее с помощью тестера выполняем проверку каждой лампы в отдельности

Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.

Значки внешних световых приборов

Зеленая лампочка. Индикатор включенного наружного освещения.

Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка. Одна или несколько ламп наружного освещения перегорели или неисправность в их электрической цепи.

Синий фонарик. Включен дальний свет.

Синий фонарик. Активирована система управления дальним светом Active High Beam. Датчик в лобовом стекле следит за светом фар встречных автомобилей и светом фонарей попутных машин и при возможности автоматически включает дальний свет.

Лампочка со стрелками вверх-вниз. Неисправен корректор фар, который автоматически регулирует уровень наклона фар в зависимости от загрузки автомобиля. Возможно неисправен датчик наклона кузова.

Надпись AFS OFF или лампочка со стрелками влево-вправо. Ошибка по системе адаптивных фар AFS (Adaptive Front-lighting System). Эта система регулирует положение фар для наилучшего освещения дороги.

Надпись DRL или лампочка с точками. Данные лампочки означают работу системы автоматического включения ближнего света днем DRL (Daytime Running Lamps).

Оранжевая машина и горящие фонари. Перегорела лампочки или лампочки заднего освещения — стоп-сигналов или фонарей заднего хода.

Зеленые фонари светят в разные стороны. Включены габаритные огни.

Фонарь светит влево с перечеркнутым светом. Включены передние противотуманные фары.

Фонарь светит вправо с перечеркнутым светом. Включены задние противотуманные фары.

Зеленые стрелки в разные стороны. Мигающая стрелка влево или вправо — включен левый или правый сигнал поворота, мигают обе — включена аварийная световая сигнализация.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток – 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу)

Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Приборная панель

После того как перемычка установлена, заводим двигатель. После чего на приборной панели начнут мигать или гореть индикаторы. Сморим на тот индикатор который отвечающий за систему которую диагностируем:

• Check-Engine или MIL -информирует о проблемах связанных с двигателем;
• ABS- отображает проблемы связанные со следующими системами: VSA, ABS, TSA;
• SRS -предупреждает о проблемах с SRS;
• D -отображает проблемы с КПП;
• EPS- предупреждает о проблемах связанных с электроусилителем руля.

Так же есть ЖК дисплей на котором появляются коды неисправностей. Этот дисплей информирует только о неисправностях связанных с электрооборудованием салона, в которую входят:

• Климат-контроль;
• Панель приборов;
• Стеклоподъёмники;
• Центральный замок и т.д что имеется в MICU.

Поэтому сопоставлять эти ошибки с неисправностями других систем например двигателя не нужно.

Коды показываются в виде коротких или продолжительных миганий, длинные вспышки это первые цифры (десятки), короткие показывают вторую цифру (единицы), а количество миганий соответствует нужной цифре. Различаются эти мигание легко. Этот принцип показан на графике ниже:

Коды идут от меньшего значения к большему. Например 8,25,60, первым делом будет 8 коротких миганий это значит цифра 8, затем 2 длинные и 5 коротких мигания, что значит 25, и затем шесть длинных значит что значит 60. После чего, через несколько секунд все повторится. Единственное в системе SRS код показывается только один раз.

Не работают приборы ваз 2114

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

4 комментария

Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

человек четко объяснил проблему +1 ему. также нечаянно замкнул контакты освещения в салоне…..

Машина заводится, но приборы не реагируют! + не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

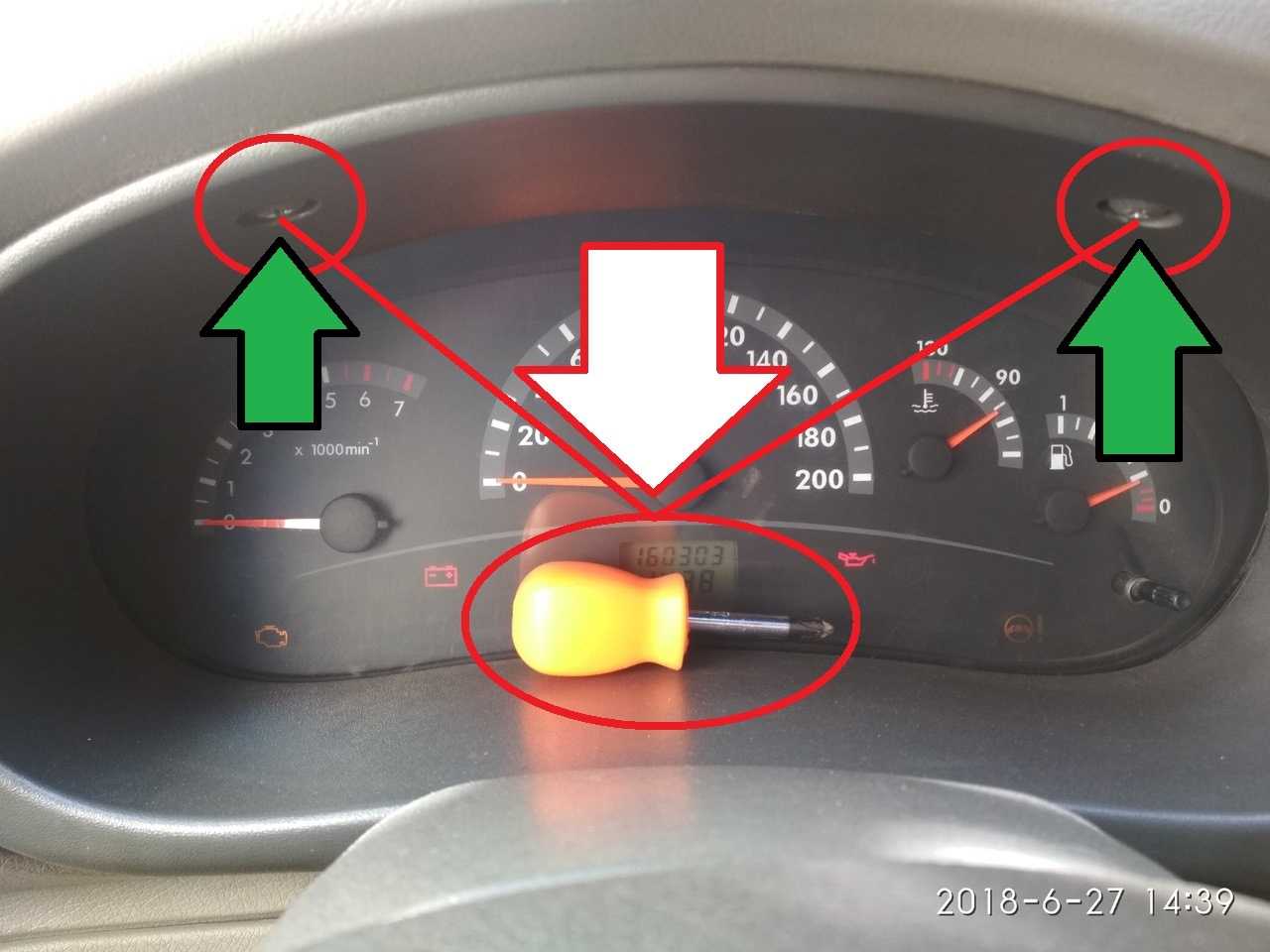

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

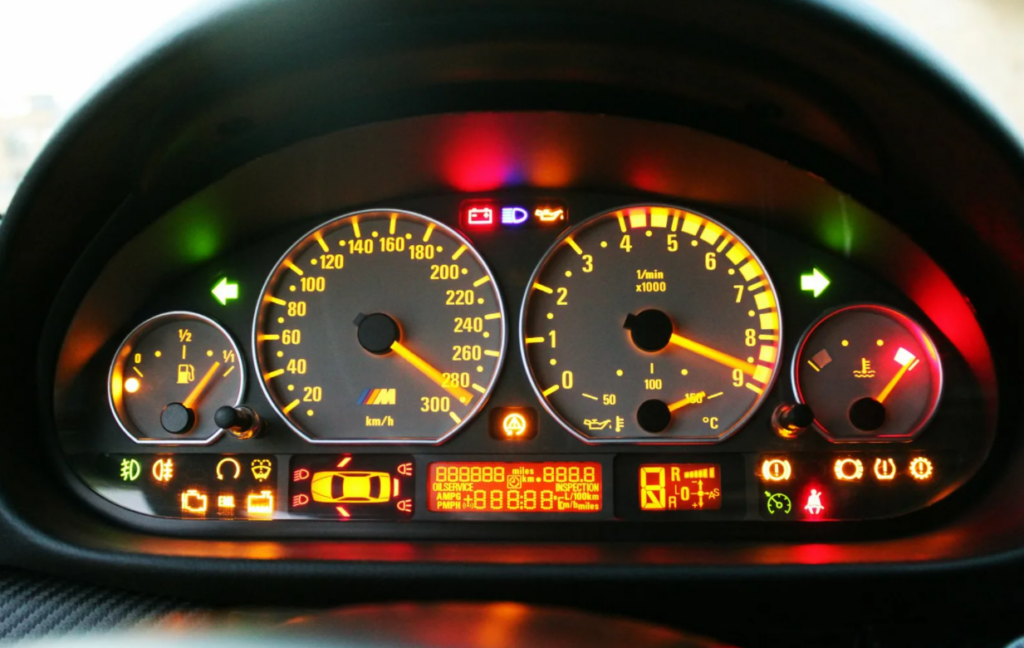

Какие бывают значки и о чём они сигнализируют

Количество систем в автомобилях постоянно растет, развиваются новые технологии, ассистенты и автопилоты. Автопроизводители часто внедряют в свои автомобили схожие технологии, но под собственными названиями, поэтому проблема с одной и той же системой может отображаться на приборной панели разными значками.

Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

•  Зелёный сигнал  оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
•  Жёлтый или оранжевый индикатор  сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
•  Красный сигнал – опасность!  Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способендиагностировать не только двигатель, но и другие агрегаты автомобиля (ABSSRSESPкоробку передачтрансмиссию и т.д.).

Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое. Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Неисправные спидометры и датчики скорости

Большинство современных легковых и грузовых автомобилей используют датчики скорости вместо кабелей, и переход начался в 1990-х годах. В некоторых автомобилях даже есть датчик скорости и кабель, и в этом случае кабель обычно приводит в движение спидометр, а датчик скорости или датчик колеса сообщает компьютеру, как быстро автомобиль движется.

Единственный способ узнать наверняка, что у вас есть, — это посмотреть, кто вы, модель и год, или физически осмотреть заднюю часть комбинации приборов. Если нет кабеля, подключенного к задней части кластера, то ваш автомобиль имеет датчик скорости.

В автомобилях с датчиками скорости самый простой способ определить, является ли датчик или датчик плохим, требует наличия системы круиз-контроля . Поскольку круиз-контроль также использует датчик скорости, он не будет работать правильно или вообще не работает, если датчик неисправен.

Если вы обнаружите, что ваш круиз-контроль работает, но спидометр не работает, вы должны заподозрить плохой спидометр. Обратное также верно, поэтому, если ваш спидометр и круиз-контроль работают со сбоями, вы можете заподозрить неисправный датчик скорости или неисправную проводку.

В редких случаях электронный блок управления (ЭБУ) также может работать со сбоями. Если вы отнесете свой автомобиль к квалифицированному специалисту, он сможет подключиться к ЭБУ, чтобы прочитать коды неисправностей и другие данные. Используя специализированное испытательное оборудование, они также смогут на самом деле проверить сам датчик скорости.

Причины, по которым перестала работать ПП

На самом деле их не так уж и много и самыми распространенными являются:

1. Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
2. Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
3. Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
4. Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

Для проверки необходимо включить аварийный сигнал либо поворотник. Отсутствие их работы говорит о том, что предохранитель сгорел. Следовательно, можно сделать вывод о том, что произошло короткое замыкание. Для устранения проблемы проверяют электрическую цепь.

Однако бывает и так, что предохранитель целый и в рабочем состоянии, но на автомобиле ВАЗ-2115 перестает работать панель приборов. Здесь причину выяснить намного сложнее. Решением проблемы будет снять панель приборов и проверить, идет ли напряжение с данного предохранителя на клеммы белой и красной колодок. По белой колодке идет питание к спидометру, тахометру, указателю температуры. А по красной – указатель топлива.

Если в результате проверки клеммы показывают напряжение +12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение +12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

Неисправности систем безопасности

Надпись Airbag, SRS, «беременный мужик»

Ошибка по SRS (Supplemental Restraint System) — вспомогательной удерживающей системе, относится к системам пассивной безопасности. Лампочка SRS горит если есть проблема с подушками безопасности или в их цепи. Автомобилисты именуют первый значок «беременный мужик», эта ошибка часто возникает из-за окисления контактов в цепи к подушкам безопасности, на некоторых авто это «болячка».

Легковой автомобиль и волны вокруг

Ошибка системы предупреждения столкновений. Обычно используется в автомобилях с системами автономного управления, укомплектованных камерами и/или радарами.

Человек с ремнем, надпись Side Airbag Off

Обозначает отключение подушки безопасности переднего пассажира. Это может быть признаком неисправности в цепи, проблемы с подушкой безопасности, либо же попросту подушка переднего пассажира отключена — современные авто имеют такую функцию — с отключенной подушкой можно перевозить детей спереди в детских креслах. Переключатель обычно находится в правом торце торпедо.

Надпись ABS, Antilock, значок скользящего автомобиля

Все эти индикаторы обозначают проблему с антиблокировочной системой ABS. Обычно датчики этой системы есть в каждом колесе и неисправность любого из сенсоров будет вызывать такую ошибку. Требуется диагностика.

Восклицательный знак в красном треугольнике

Открыта одна из дверей, багажник или капот, не пристегнут ремнем безопасности водитель или пассажиры или иные нештатные ситуации. Индикатор может сочетаться с писком зуммера.

Восклицательный знак в оранжевом треугольнике

Проблемы в электронной системе контроля устойчивости автомобиля (ESP).

Надпись RSCA OFF

Отключены боковые шторки безопасности, срабатывающие при переворачивании автомобиля. Обычно кнопкой с возможностью отключения данной системы комплектуются внедорожники — при сильных кренах кузова шторки могут сработать.

Надпись PCS или машина с ключом

Отключена система предупреждения столкновений или предаварийной безопасности — PCS (Pre-collision system или Pre-crash system).

Надпись EPB

Сигнальный индикатор системы электронного стояночного тормоза (EPB)

Значок ключа или машины с замком

Активирована штатная сигнализация или иммобилайзер. После распознавания ключа должна потухнуть. Если этого не происходит ключ не распознается или есть иная проблема.

Красный круг

Красный круг или мяч означает активацию противоугонной системы в результате которой был заблокирован двигатель. После распознавания ключа должна потухнуть, если этого не происходит — возможно есть проблема с иммобилайзером или ключ не распознается.
