Снятие (замена) и разборка переднего бампера и буксирных проушин

Размер бампера нива 2121

Почитав статью об усилении штатного бампера, решил в свободное время прикинуть расчетным путем – что же там происходит с трубами и имеет ли смысл забивать внутрь деревяшки? Итак, исходные данные были такими: длина трубы 360 мм; наружный диаметр 45 мм; толщина стенки 2 мм; опора на корпус на расстоянии 200 мм от точки крепления трубы к кузову. Модуль упругости стали принят равным 210000 МПа. Модуль упругости дерева принят равным 10000 МПа.

Рассмотрено четыре варианта: 1. Труба без внутренней вставки из дерева нагруженная половиной веса машины (принял равной 1350 кг) – это соответствует подъему машины за бампер, когда Джек или любой другой подъемный механизм клювом ставится прям под одну из труб и поднимается на высоту, когда оба колеса отрываются от земли. 2. Труба без внутренней вставки из дерева нагруженная четвертью веса машины – это соответствует подъему машины за бампер, когда Джек или любой другой подъемный механизм клювом ставится под бампер точно по середине между двух труб и поднимается на высоту, когда оба колеса отрываются от земли. 3. Тоже, что и первый пункт, только с деревянной вставкой внутрь трубы. 4. Тоже, что и второй пункт, только с деревянной вставкой внутрь трубы.

Общий вид расчетной схемы:

Результаты расчета по первому варианту (половина веса машины, дерева нет)

Максимальные напряжения в зоне контакта трубы с корпусом равны 630 МПа, максимальные перемещения точки крепления трубы к бамперу равны 1.76 мм. Напряжения:

Результаты расчета по второму варианту (четверть веса машины, дерева нет)

Максимальные напряжения в зоне контакта трубы с корпусом равны 315 МПа, максимальные перемещения точки крепления трубы к бамперу равны 0.88 мм

Результаты расчета по третьему варианту (половина веса машины, дерево есть)

Максимальные напряжения в зоне контакта трубы с корпусом равны 529 МПа, максимальные перемещения точки крепления трубы к бамперу равны 1.52 мм.

Результаты расчета по четвертому варианту (четверть веса машины, дерево есть)

Максимальные напряжения в зоне контакта трубы с корпусом равны 264 МПа, максимальные перемещения точки крепления трубы к бамперу равны 0.76 мм.

Из анализа результатов можно сделать следующие выводы:

1. Наличие деревянной вставки внутри трубы снижает напряжения в металле на 16%.

2. Перемещения конца трубы уменьшаются на 14%, т. е. жесткость трубы на изгиб выросла на 14%. Много это или мало – не берусь судить, однако получить лишнюю жесткость такими малыми средствами считаю целесообразным.

3. Учитывая, что предел текучести для обычных сталей находится в пределах от 190 до 250 МПа, можно сделать вывод, что ставить джек прямо под трубу не стоит – сломаться-то может и не сломается (хотя может и сломаться), но погнется точно. Правда тут уже вступают в силу всякие заумные расчеты с учетом пластического деформирования материала, которые мне проводить лень, однако могу с уверенностью утверждать – ничего хорошего с железом не будет.

4. И самое интересное – получается, что для труб лучше всего, когда Джек стоит аккурат посередине бампера, между труб. Но при этом для самого бампера – это самое плохое (на сколько плохо – смогу сказать, только когда сниму размеры самого бампера и посчитаю)…

В общем, расчеты подтверждают, что усиление труб деревом в определенной степени полезно.

Варианты конструкций

Вам стоит внимательно подумать над тем, что выбирать и устанавливать на свой автомобиль. Сегодня выпускается широкий ассортимент силовых обвесов, которые способны заменить стандартный стеклопластиковый бампер, не выдерживающий экстремальные нагрузки. К выбору фаркопов на Ниву подходят аналогично внимательно. Автовладельцам предлагается купить несколько вариантов конструкций, которые имеют свои особенности. Примерно их можно описать так:

• устройства классического исполнения, где предусмотрена площадка под лебедку;
• конструкции с дополнительным местом для хай-джека;
• модели с буксировочной проушиной и держателями роликов;
• с упорами для использования домкрата;
• с кенгурятником и без него.

Если вы решили поставить себе силовой бампер на свою Ниву, обязательно учтите несколько моментов.

К наиболее значимым нюансам установки я бы отнес:

• Лебедка и возможность ее монтажа. Она будет незаменимой при попадании в грязевую ловушку. Лебедка позволяет без посторонней помощи выбраться из сложной ситуации;
• Хай-джек. Интересное устройство, также необходимое для выхода из тяжелых дорожных ситуаций. По принципу работы напоминает домкрат, поднимающий застрявшие в грязи колеса;
• Дополнительная оптика. Ее установка не всегда обязательная, но иногда оказывается полезной. Ярким примером являются противотуманные фары;
• Место для монтажа номерного знака.

Я не могу утверждать, что самостоятельная сборка предпочтительнее покупки заводского обвеса Но своими руками создавать усиленные бампера не так легко. Вам потребуются определенные навыки, точные чертежи, свободное время и качественные расходные материалы.

Покупка готовых конструкций обычно обходится дороже, зато они идеально подходят под Шеви Нива, не требуют длительных и сложных мероприятий по сборке и гарантируют надежность и привлекательный внешний вид внедорожника. В Москве и любом другом городе ассортимент обширный, да и не забывайте о возможности заказать деталь через Интернет. Выбор за вами.

Для изготовления силового обвеса на «Ниву Шевроле» необходимо предусмотреть следующие моменты, которые, скорее всего, возникнут при изготовлении бампера:

Чертеж. Новый силовой бампер на «Шевроле Нива» может быть любой формы и вида, но главное — не нарушать правил ТО и ПДД;

На чертеже показан эскиз силового бампера для автомобиля Нива шевроле

• Материал. Необходимо определиться, какой формы и из какого металла будет ваш новый, усиленный бампер. Рекомендуется применять металл толщиной 3—4 мм. Для этого нам подойдет квадратная труба, швеллер, а так же 40-й уголок и трубы толщиной от 2 мм;
• Вес новой конструкции. Так как новый бампер будет изготавливаться из более прочного металла, рекомендуется приблизительно рассчитать его вес, чтобы ни пришлось менять передние пружины и амортизаторы;
• Оптика. Необходимо предусмотреть места крепления дополнительного освещения, которое никогда не будет лишним;

Дополнительный свет может быть установлен на силовом бампере.

Хай-джек и лебедка на УАЗ и «Шеви». Усиленный бампер подразумевает монтаж и дальнейшее применение этих двух устройств, поэтому рекомендуем заранее предусмотреть места их установки и крепежные элементы.

Силовой бампер на автомобиле Нива может иметь любую форму, для него не нужны никакие разрешения. Главное помнить о том, что устанавливать силовой бампер законом не запрещено. Отсутствие разрешения на установку и документов, подтверждающих сертификацию данного устройства — вот это уже будет считаться нарушением правил и требований ТО.

Для примера можно взять силовой бампер, который носит название «РИФ», от компании-. На нем предусмотрена интегрированная площадка для лебедки, что делает его более функциональным. Также он усилен ребрами жесткости. Это дает возможность применять хай-джек. Кстати, для него предусмотрены специальные места фиксации. Силовой бампер «Риф» оборудован специальными буксировочными фиксаторами, которые можно с легкость как снять, так и установить.

Силовой бампер РИФ может дополнительно оснащаться креплением под лебедку.

Некоторые умельцы изготавливают бампера из алюминия, что так же делает их прочными и довольно легкими. Как правило, такая защита изготавливается из нескольких гнутых силовых дуг, сделанных из металла.

YouTube Premium

Пожаловаться на видео?

На этом уроке ремонтируем стоковый бампер от Chevrolet Niva производим плоскими электродами BAMPERUS.материал РР+EPDM Подробнее о технологии на сайте разработчика и производителя материалов : https://bamperus.ru/Ремонт производим плоскими электродами для РР пластиков. Информация о материале и где купить ,: https://bamperus.ru/ploskie-elektrody-. купить инструмент здесь : https://bamperus.ru/instruments.html

Описание материалов для ремонта радиаторов на сайте производителя тут: https://bamperus.ru/dlya-remonta-sopol. там же можно купить как материал ,так и рекомендованный инструмент с почтовой доставкой в ваш город. Описание инструмента используемого для ремонта здесь :https://bamperus.ru/instruments.html

Если не нашли работающего представителя в Вашем городе тут : https://bamperus.ru/predstaviteli.html , то пишите нам мы вышлем необходимый инструмент и материалы для ремонта радиаторов , бамперов и прочего автопластика в ваш город или страну. Отправляем инструмент и материалы по всему миру . Dear Friend!We are developers and manufacturers of unique materials for professional repair of bumpers, radiators and other auto plastics. Deliver unique materials by mail to any country of Europe, USA, Australia, the African continent. Payment we accept PAYPAL for Your orders send in English here: https://bamperus.ru/dlya-fizicheskikh-.

Such materials for the repair of plastics you will not find anywhere else in the world!

Нюансы создания чертежа

Чтобы самостоятельно сделать бампер, потребуется создать необходимые чертежи. Получить техническую документацию можно следующими способами:

• Сделать схемы самостоятельно. В этом случае, обвес будет иметь любую форму.
• Заказать создание чертежа у профессионалов. Фантазия водителя ничем не будет ограниченна. Понадобится грамотно и четко сформулировать условия заказа.
• Скачать нужную документацию из интернета. Один из самых простых и экономных способов получения чертежа. Недостатком является полное отсутствие уникальности детали.

После создания чертежа изделия, приступают к выбору соответствующего материала.

Передний бампер

Линии переднего буфера на автомобилях, выпускавшихся до 2009 года, соответствовали классическим представлениям о назначении данной детали кузова. Пластиковая облицовка отличалась правильной формой, которую унаследовали европейские автомобили конца 90-х годов. Она условно делился на две части. Верхняя часть представлена простым пластиковым коробом с отливкой для крепления номерного знака. В нижней части расположены воздухозаборники и противотуманные фонари прямоугольной формы.

Между бампером и решеткой радиатора образовывалась щель, которая выдавала погрешности кузовной сборки. На самом деле, эта щель вовсе не являлась ошибкой сборщиков и была частью дизайнерской задумки. Уже в отзывах первых владельцев значились такие недостатки, как отсутствие защиты радиатора и относительно тривиальный дизайн переднего бампера в целом.

После рестайлинга передний буфер стал состоять из большего числа секций, что придало автомобилю современный стиль. Верхняя часть теперь выполнена воедино с радиаторной решеткой. В результате такого решения злополучная щель совсем исчезла. Воздухозаборник в новой версии закрыт декоративной решеткой. Она не только служить частью внешнего дизайна, но и имеет практическое значение. Нижняя часть радиатора защищена от попадания цветков, травы и прочего мусора. Преследуя приверженность стилю Chevrolet Captiva, дизайнеры решили изменить оправу ПТФ. Круглые противотуманные фонари устанавливаются на современных автомобилях европейского и азиатского автопрома. Нижняя часть переднего бампера выполнена из черного пластика. Есть еще одна деталь, которая появилась после рестайлинга. Это усилитель, установленный снизу.

Здесь они выполняют лишь декоративную функцию, зато с ними у машины появился свой особый стиль. Усилитель подчеркивает статус внедорожника.

Подготовка автомобиля

Предварительно определяем размеры обвеса. Для его изготовления потребуется купить круглые трубы и швеллера, лист металла (толщина 2 мм). Тюнинг начинается с разборки передней части автомобиля «Нива» 2121. Рекомендуется снять заводской бампер и накладки, расположенные в месте установки будущей конструкции.

Следующий этап — создание макета будущего «кенгурятника». При возможности используем специальную компьютерную программу либо картон со скотчем. Полученная модель проверяется на симметрию. Затем усильте лонжероны ВАЗ 2121 металлическими пластинами (для предотвращения деформирования). Предварительно этот расходный материал обрабатываем специальным антикоррозийным средством.

Чтобы врезать элементы усилителя, потребуется дрель, ножницы по металлу либо газовая горелка. Для придания обвесу законченного внешнего вида используется сварка. Если рама собиралась из профилей прямоугольной формы, тогда внутри рамы делают надрезы. Изделие сгибается с учетом параметров картонного макета. Предварительно соединяем элементы главной части, а затем свариваем боковые детали. На пластины устанавливаем металлический каркас.

Если рама изготавливается из металлической трубы, тогда для ее изгиба применяют горелку. Каркас собирается, сваривается и устанавливается на «Ниву» 2121. Смонтированный «кенгурятник» необходимо покрасить. Предварительно конструкция для ВАЗ 2121 очищается от следов сварки. Для ее окрашивания можно использовать порошковый краситель.

Выбор» производителя осуществляется с учетом личных предпочтений и отзывов водителей.

Многие выбирают установку силового бампера чтобы была надежная площадка для лебедки, дополнительное место для троса или как способ защиты от диких животных во время внедорожных путешествий. У каждого свои мысли на счет необходимости установить силовой бампер на Ниву-2121 или его отсутствия.

Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.

Чтобы установить усиленные бампера на «Ниву» своими руками, необходимо провести подготовку машины. Для этого демонтируют штатный буфер. Если есть желание тюнинговать сразу обе конструкции, по очереди демонтируют передний и задний бампера. Перед демонтажем советуем подробно изучить особенности этого элемента машины, чтобы в процессе разборки буфера не совершить ошибок. Перед непосредственным демонтажем откиньте клемму аккумулятора, чтобы избежать поражения током.

Чертеж силового бампера на Ниву

Для демонтажа старого бампера Вам понадобятся такие инструменты:

• молоток;
• разные виды отверток;
• гаечные ключи;
• болгарка.

Демонтаж бампера выполняется в несколько этапов. Разборка передней конструкции происходит по такому алгоритму:

• снимают колеса;
• демонтируют бамперную накладку;
• снимают облицовку радиатора охлаждения;
• устраняют облицовку фар;
• откручивают болты крепления бампера балки;
• убирают номер автомобиля;
• демонтируют противотуманные фары;
• снимают крепежи;
• демонтируют основу буфера.

Фаркоп на «Ниву» на заднем бампере демонтируется в самом начале в зависимости от способа крепления, чаще всего это раскручивание болтов. После демонтажа рабочую поверхность хорошо моют и очищают от коррозии.

В несколько этапов выполняется демонтаж бампера

Перед процессом изготовления требуется закупить расходные материалы:

• металлические листы или трубы (круглые и квадратные);
• уголки;
• швеллер.

Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке

Далее еще были вварены гайки для вкручивания ушей для транспортировки

Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.

Грунтуем на улице, там лучше видно, да и вони поменьше

Поближе

Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.

Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.

А еще интересно: Шины на Шевроле Нива: как выбрать, размеры, давление

Как сделать накладки

Ну а для украшения своего творения изготавливаются различные накладки. Хотя, если задний бампер УАЗ Хантер сделан довольно грамотно, то готовые накладки можно вполне свободно приобрести в магазине. Ну а если хочется чего-то особенного, то фанера и лобзик в руки и бог в помощь! Нужно измерить прикрываемые поверхности и просто выпилить изящные фанерные детали. Главное при этом, не забыть оставить места для установки задних фонарей. Обработать лаком и высушить феном. Готово.

Это интересно: Разряд аккумулятора и служба техпомощи

Но честно говоря, если УАЗ Хантер будет использоваться по своему прямому предназначению, то есть для экстремальных поездок, то это уже лишние хлопоты.

На заметку! На трубчатые задние «буферы» накладки не ставятся вообще!

Подготовительная работа

Усиленный бампер на Ниву Шевроле можно приобрести в автомагазине, поскольку производитель этого транспортного средства осуществляет производство таких бамперов. Однако похвастаться большим выпуском усиливающих и защитных элементов всё-таки невозможно, поэтому бампера на Ниву скорее можно рассматривать в качестве дефицитных материалов, нежели тех, которые находятся в свободной продаже.

Отказаться от затеи стать обладателем усиленного бампера для многих владельцев Нивы тоже невозможно, поскольку они осознают, что его наличие предотвращает серьёзные повреждения корпуса и эффективно защищает пассажиров в аварийной обстановке. По этой причине остаётся единственный выход, вам придётся создать усиленный бампер на Ниву своими руками, чертежи позаимствовать у тех, кто уже совершал такие практические действия.

Подготовка основных материалов

Если у вас в наличии имеется схема, по которой можно раскроить листы металла, можно полагать, что все остальные действия будут совершенно несложны для выполнения. Итак, первоначально следует подготовить материалы, из которых вами будут создаваться усиленные бампера на Ниву-2121.

Для проведения таких работ потребуются:

• листовой металл, толщина которого не должна быть меньше 3 мм;
• круглый или коробчатый профиль;
• картон;
• автомобильная шпатлёвка, грунтовка;
• автомобильная краска.

Помимо материалов, потребуются ещё и некоторые инструменты, оборудование, без которых выполнение определённых действий будет просто невозможным. В частности, нужна болгарка и сварочный аппарат. Если же таковых устройств у вас не окажется и негде будет их позаимствовать, придётся создавать усиленный бампер на свою Ниву, прибегая к помощи специалистов.

Виды защиты

Защита бампера Шевроле Нива изготавливается из метала и бывает двух видов:

Простой. Состоит из одной или нескольких полуторных трубок, которые располагаются не выше противотуманных фонарей. Они имеют разнообразный дизайн поэтому каждый водитель выбирает именно тот который ему больше нравится. Есть варианты которые изготовляются из более прочных и дорогих металлов, а есть обычные которые способны защитить бампер от небольших препятствий таких как трава

Такой вид защиты предпочитают водители которые не хотят привлекать к себе внимание. Сложный

Данный элемент получил такое название из за сложности своей конструкции, он способен защитить переднюю часть автомобиля практически от любого воздействия. Изготавливается из дорогостоящего и прочного металла

Как правило использовать в городских условия кенгурятник запрещается, так как при столкновении другому автомобилю наносится большой ущерб. По этой причине многие изготовители для производства используют армированный пластик, и по этой причине данный элемент имеет больше декоративную функцию чем защитную.

Изготавливается из дорогостоящего и прочного металла. Как правило использовать в городских условия кенгурятник запрещается, так как при столкновении другому автомобилю наносится большой ущерб. По этой причине многие изготовители для производства используют армированный пластик, и по этой причине данный элемент имеет больше декоративную функцию чем защитную.

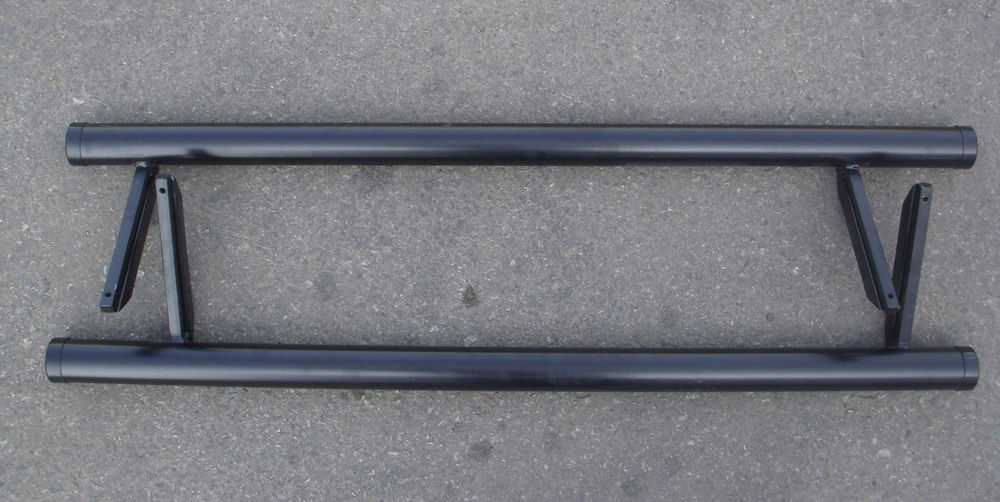

Также для усиления и дополнительной защиты боковой части автомобиля устанавливают порги которые выполняют следующие функции:

• Защищают боковую часть кузова от попадания грязи и мелких камней
• Служат в виде подножки, особенно это актуальна для детей
• Улучшают внешний вид автомобиля

Они бываю двух видов:

• Декоративные. Цена на такой вид изделия невысокая, данная конструкция довольно легко устанавливается. Главным недостатком такой конструкции является ее ненадежность если будет достаточно сильный удар он может лопнуть.
• Силовые. Цена на них варьируется от 3 до 5 тысяч рублей. Но что касается надежности то они способны выдержать довольно сильные нагрузки.

Замена порогов Нива Шевроле, а также установка происходит следующим образом:

1. Первым делом с внутренней стороны боковых стоек демонтируются пластиковые заглушки
2. Через специальное технологическое отверстие лонжеронов продеваются закладные. Широкая закладная закрепляется к наружной части автомобиля, а узкая к наружной части
3. Монтаж производится с задней части автомобиля, для этих целей лучше всего подойдет смотровая яма. Откручивается пара гаек которые крепят реактивные тяги и на в болты происходит установка порогов
4. Затем в передней части наживляются гайки крепления в центральной части закладной, а затем в крайней части. С крайней стороны происходит регулировка.

Никаких сложностей при монтаже изделия нет,поэтому их можно установить самому.

Снятие (замена) переднего бампера Нива ВАЗ 21213, 21214, 2131 lada 4×4, Urban

Бампера и способы их крепления у обычной Niva 4×4 и Urban отличаются.

(См. также Снятие заднего бампера)

Снятие переднего бампера на обычной Ниве

Передний бампер: 1 — бампер; 2 — болт крепления; 3 — трубчатый соединитель; 4 — резиновый уплотнитель; 5 — буксирная проушина; 6 — пластмассовая боковая накладка; 7 — держатель накладки; 8 — передняя накладка

Снимаем пластину защиты поддола картера и брызговика.

Головкой «на 22» отворачиваем болт крепления буксирной проушины и соединителя бампера к левому переднему лонжерону.

Снимаем проушину и болт.

Аналогично отсоединяем крепление буксирной проушины и соединителя бампера к правому лонжерону.

Покачивая, вытягиваем соединители бампера из уплотнителей нижней поперечины передка.

Поддев отверткой,…

…вынимаем резиновый уплотнитель из отверстия нижней поперечины.

Разборка бампера

Передний и задний бамперы разбираются одинаково – показываем на примере переднего.

Для демонтажа соединителя…

…головкой «на 13» отворачиваем две гайки…

…и снимаем соединитель.

Для снятия боковой пластмассовой накладки…

…крестообразной отверткой отворачиваем четыре самореза…

…и снимаем накладку.

Для снятия резиновой накладки…

…головкой «на 8» отворачиваем четыре гайки…

…и снимаем накладку.

Для снятия металлического кронштейна…

…головкой «на 13» отворачиваем две гайки, удерживая болты ключом той же размерности,…

…и снимаем кронштейн.

Собираем и устанавливаем бампер в обратной последовательности.

Снятие переднего бампера на модификации Niva Urban

Бампер на автомобилях модификации Niva Urban изготовлени из АБС-пластика, представляет из себя декоративную накладку, которая крепится на окрашенной силовой балке с трубчатыми соединителями и резиновыми уплотнителями, аналогично, как у обычной Lada 4×4, только трубчатые соединения несколько длиннее, кроме того, с левой стороны предусмотрено отверстие под буксировочный крюк-болт, который прикрывается декоративной заглушкой.

Силовая балка (бампер снят)

Крепится бампер на четырёх болтах «на 10». Двумя к силовой балке, двумя к передним крыльям.

Два из них находятся спереди, за номерным знаком..

..и два по бокам, за передними подкрылками

Для справки. При сборке автомобиля, отверстия в крыльях сверлятся уже после покраски деталей и обрабатываются антикороззийным составом. Это обусловлено особенностями производства кузова, который разрабатывался достаточно давно.
