Характеристики мотовездеходов и обзор моделей

Трехколесные модели мотовездеходов 3х3

Болотоходы с 3 колесами встречаются не так часто, как квадроциклы. Эта категория представлена агрегатами на шинах низкого давления. ТС изготавливаются своими руками либо выпускаются мелкими сериями. Среди последних версий можно отметить несколько производителей.

Вездеходы Бархан

Каракат рассчитан на перевозку груза и 2 человек. Компактная амфибия эффективно преодолевает пересеченную местность с разными уклонами, болотистые участки и отрезки, покрытые илом или торфом, толщиной от 300 мм. Неглубокие реки и озера не станут препятствием для указанного ТС.

Модификация Бархан 200 хорошо держится на плаву за счет воздуха в шинах, которые обладают небольшой массой, увеличенным клиренсом. Предусмотрена возможность дополнительной буксировки прицепа до 270 кг. Рама — трубчатой, сварной конфигурации, фронтальная подвеска — вилка-рычаг с пружинами и амортизаторами. Опоры заднего вала фиксируются жестко, тормоза дисковые, с гидроприводом.

Модели Васюган

Трехосный внедорожник Васюган 3WD имеет колесную формулу 3х3, оснащается полным отключаемым приводом. Техника собирается под заказ, с учетом пожеланий потенциального покупателя. На мотовездеход можно устанавливать шины низкого давления либо аналоги со специальным протектором.

В качестве движка выступает 4-тактный ДВС на 150 куб.см, трансмиссия — вариатор, запуск — электрический или кик-стартер. Грузоподъемность модели — до 200 кг.

Пахус Велес

Полноприводный трицикл предназначен для эксплуатации по пересеченной, болотистой местности и прочему бездорожью. За проходимость отвечает мощный двигатель в комплекте с электрическим пуском, вариатором, широкими шинами НД. Вместимость — 2 человека, предельная скорость — 45 км/ч.

Мотовездеход Велес 3х3 презентован в 2 модификациях. Между собой они отличаются габаритами шин (25 и 26 дюймов). В качестве мотора выступает движок типа QMJ157 с реверсом. Мощность 4-тактного двигателя с воздушным охлаждением — 9,5 л.с.

Атаман

Мотовездеход Атаман отличается от аналогов типом двигателя. В качестве силового агрегата используется многоцелевой мотор, монтируемый на разные виды техники, включая генераторы и культиваторы. Масса ТС — 110 кг, при грузоподъемности 180 кг. В комплектации предусмотрены багажник и приспособление для буксировки прицепа массой до 250 кг.

Трехколесные модификации Атаман:

Классик и AWD с движком от квадроцикла, задней передачей.
Power с моторами до 15 л.с.
Дизель с двигателями 10-12 л.с.

Мотовездеходы Шограш

Плавающий снегоболотоход ориентирован на транспортировку людей и грузов по разному дорожному покрытию, водной поверхности. Количество человек — до 4, масса груза — 200 кг, буксируемый прицеп — 250 кг. Трицикл на шинах НД оборудован квадриковым движком с принудительным атмосферным охлаждением. Под заказ возможна установка жидкостной рубашки и более мощных моторов.

В базовой комплектации идет бензиновый двигатель с реверсом и электростартером. Ограничитель скорости — 45 км/ч, вместимость топливного резервуара — 12 л, наличие вариатора. Рулевая тяга мотоциклетного типа, что упрощает управление пневмоходом.

Линейка Zubr

На трициклы серии Trike этого производителя монтируются 4-тактные ДВС с 1 или 2 цилиндрами, мощностью от 9 до 24 л.с. (270-680 куб.см). Мотор жестко закреплен на мосту и КПП, муфта сцепления зафиксирована на коленвале, что обеспечивает максимальную передачу крутящего момента.

Мотовездеход оснащен механической КПП на 4 режима, предусмотрено 2 редуктора на задние колеса. Основное преимущество конструкции — отсутствие цепей в ходовом узле.

ТС имеет постоянный задний привод, бездорожье без проблем преодолевает за счет правильной развесовки и дифференциала, который перебрасывает нагрузку на колесо, противоположное повороту руля. Шины низкого давления, оснащены 2 или 4 резинокордовыми слоями.

Источник

Самодельный трицикл на базе ИЖ Юпитер: фото, видео

Умелец собрал своими руками самодельный трицикл, в качестве донора использован Иж Юпитер. Далее представлены фото и чертежи трайка.

Конструкция трицикла довольно проста: установлена задняя ось, крутящий момент передается по цепной передаче на ведомую звезду оси.

Задние колёса от ВАЗа.

На рисунке показаны размеры задней оси трицикла.

Задняя ось сделана из толстостенной трубы с наружным диаметром 42 мм, установлены проточенные полуоси от ВАЗ.

На ось установлена звезда от мотоцикла Иж.

Рекомендуем посмотреть видео автора, где он подробно рассказывает о постройке своего самодельного трицикла.

Видео: зимний дрифт на трицикле.

Автор самоделки: Зореслав Касай.

Поделиться в соц. сетях

Полноприводный мотовездеход Васюган 2х2

Все мотовездеходы «Васюган» имеют полный привод. Два ведущих колеса превращают мотоцикл с колёсной формулой 2×2 в настоящий двухколёсный вездеход, которому ни по чём российское бездорожье. Каждый мотовнедорожник изготавливается по индивидуальному заказу, поэтому на витрине указана предварительная (минимально возможная) цена. Конечная стоимость заказанной техники целиком и полностью зависит от совокупности всех предъявленных требований и пожеланий покупателя.

Внедорожный мотоцикл может комплектоваться колёсами с различными типами шин. Это могут быть шины низкого давления или шины с вездеходным протектором

Принимая во внимание индивидуальные требования и условия дальнейшей эксплуатации техники, что подразумевает использование разного типа шин, «Васюган» можно превратить в вездеходный питбайк или кросс-байк, двухколёсный снегоход или болотоход

Мотобездорожники «Васюган», преимущественно, оснащаются бензиновыми четырёхтактными моторами от квадроциклов, с рабочим объёмом от 100 до 150 см³. По желанию покупателя, производитель может установить любой другой конструктивно возможный мотодвигатель. Тип трансмиссии, как правило, зависит от силового агрегата, которому отдаст предпочтение заказчик (обычно, это вариатор). Заводиться мотовнедорожник будет так, как захочет покупатель: кик-стартер и/или электростартер.

Такой миниболотоход на двух колёсах имеет вполне достаточную грузоподъемность – до 150 кг. На слабонесущих грунтах привод 2WD позволяет обеспечить мотовездеходу «Васюган» высокую проходимость и положительную устойчивость: грязь, песок, болото, снег и лёд не станут для него непреодолимым препятствием. В том числе, это возможно благодаря сжатию шин низкого давления и, тем самым, увеличению площади соприкосновения колёс с поверхностью грунта или снежного покрова.

Электрическая составляющая двухколёсного вездехода включает аккумулятор ёмкостью 4 А/ч (12 В), мощную галогеновуую фару (55 Вт), а также возможность подключения других потребителей электроэнергии, мощностью до 100 Вт. Выхлопную систему, а точнее глушитель, возможно расположить либо внизу (как у обычного мотоцикла), либо вывести его наверх (под багажник). В топливную систему на выбор входят бензобаки – ёмкость от 3 до 8 литров.

Охота на велосипеде

Есть любители, использующие для охоты велосипед. Для этих целей лучше использовать не шоссейные модели, а велосипеды, приспособленные для бездорожья — горные, двухподвесные, фэтбайки.

Преимущества:

не нужно иметь водительское удостоверение;
полезно для здоровья;
возможность быстрого передвижения по сравнению с пешим ходом.

Недостатки:

езда на велосипеде по пересеченной местности требует немалых энергетических затрат;
далеко не всюду можно попасть на велосипеде;
стрелять с велосипеда не получится;
проблематично транспортировать оружие;
мало места для перевозки дополнительного оборудования и добычи.

Полноприводный мотовездеход 2х2 «Васюган»

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы увидите обзор и Тактико технические характеристики полноприводного мотовездехода с колесной формулой 2х2. «Васюган» Автор Василий Васильев, его вы можете найти на форуме «Луноходов. нет » Необходимые контакты указаны в конце статьи. Как все прекрасно знают, что с дорогами у нас всегда были проблемы, а все потому что климатические условия в нашей Стране очень суровы и не предсказуемы в отличии от Европейских Держав, где в основном тепло и безмятежно. На дорожное покрытие воздействует большое количество факторов: мороз, солнце, вода, ветер, механическое давление, движение грунта. Так что в нашем случае создавать отличные и высокопроходимые вездеходы нежели дороги)))

Вот и наш автор Василий Васильев разработал и создал абсолютно новый мотовездеход с объемом двигателя 150 кубиков на раме сваренной из проф трубы квадратного сечения, в качестве движетелей использованы камеры от автомобиля УАЗ одетые в бандаж. А самое главное он имеет полный привод с возможностью отключения, что в разы повышает проходимость и управляемость по бездорожью, особенно это помогает при езде по вязкой и глубокой грязи, кстати клиренс составляет 30 см, глубина преодолеваемого брода порядка 60 см с поднятым воздухозаборником. На строительство автор тратит сравнительно немного времени, потому как рука уже набита)

И так теперь давайте рассмотрим точные тактико технические характеристики представленные автором.

ТТХ мотовездехода «Васюган»

двигатель 157 QMО
колеса из камер автомобиля УАЗ
объем двигателя 150 м3
тип двигателя 4-тактный бензин
мощность двигателя 9.5 л/с
объем топливного бака 8 л
максимальная скорость 50 км/ч
запуск двигателя-электростартер
трансмиссия-вариатор
масса 125 кг
тип привода- полный отключаемый
габаритные размеры 2.1 х 0.4 х 1.1 м
клиренс 30 см
грузоподьемность 135 кг
глубина преодолеваемого снежного покрова до 40 см
глубина преодоления брода 60 см с поднятым воздухозаборником

Теперь следует ознакомиться с вездеходом наглядно и посмотреть фотографии сделанные автором. Кстати мастер собирает данные мотовездеходы на заказ в своей мастерской. Созданием и разработкой вездеходов автор занимается уже сравнительно длительное время, пробовал воплощать в жизнь самые смелые и порой неординарные идеи, но всегда все получалось, хоть на пути конструктора встречалось и не мало трудностей. Вот собственно самая первая работа мастера.

Где то за городом..

https://youtube.com/watch?v=Uu3eIeCPLMM

Надеемся обзор вам понравился, если вы хотите постоянно получать свежую информацию. то присоединяйтесь к нам ВКонтакте. Ждем Вас друзья! Заранее всем Большое Спасибо!

Грузовой квадроцикл

В последнее время стало модно кататься на квадроциклах. Но оказывается, этот удобный и мощный вид мототехники стали использовать и в рабочих целях, применяя его как эффективный грузовик.

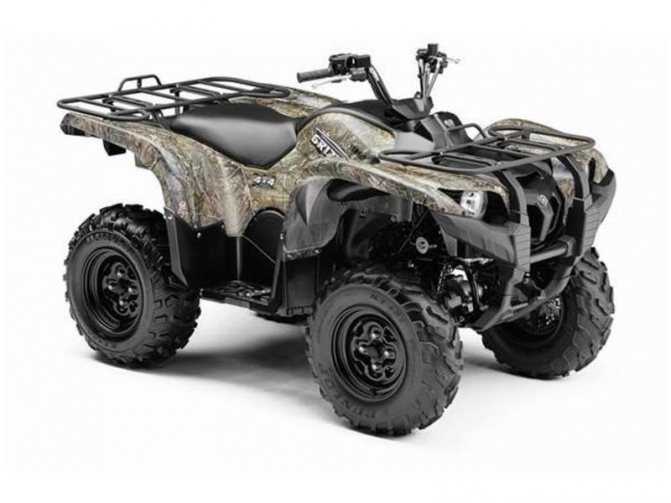

Квадроцикл

Квадроцикл действительно резко прогрессировал из потешного средства «адреналинщиков» в полноприводное сверхпроходимое ТС. Практичность «четырехколесника» превратилась из мнимой в реальную.

Модель квадроцикла с самой настоящей грузовой площадкой появилась не так давно. Хотя и раньше были попытки усовершенствования квадроцикла путем добавления всевозможных боксов и особых фиксаторов для лопат и прочих инструментов, оснащение их спецприцепами (больше с декоративным назначением) задачу полной трансформации квадроцикла в грузовой вездеход не решали.

Задачу удалось решить только путем инсталляции полноходного борткузова, всерьез увеличившего грузовместимость. Компания Поларис – первый производитель, взявшийся разрубить гордиев узел. Модель квадроцикла Спортсмен конструкторы компании оснастили опрокидывающейся платформой и установили добавочную ось (из 4-колесного квадроцикл превратился в 6-колесный). В результате мотосредство легко перевозит до 360 кг грузов, что почти втрое больше, чем мог бы сделать обычный квадроцикл.

Переделка квадроцикла Поларис

Правда, платой за конструктивное изменение стало повышение веса и увеличение расхода горючего, но это уже из другой темы.

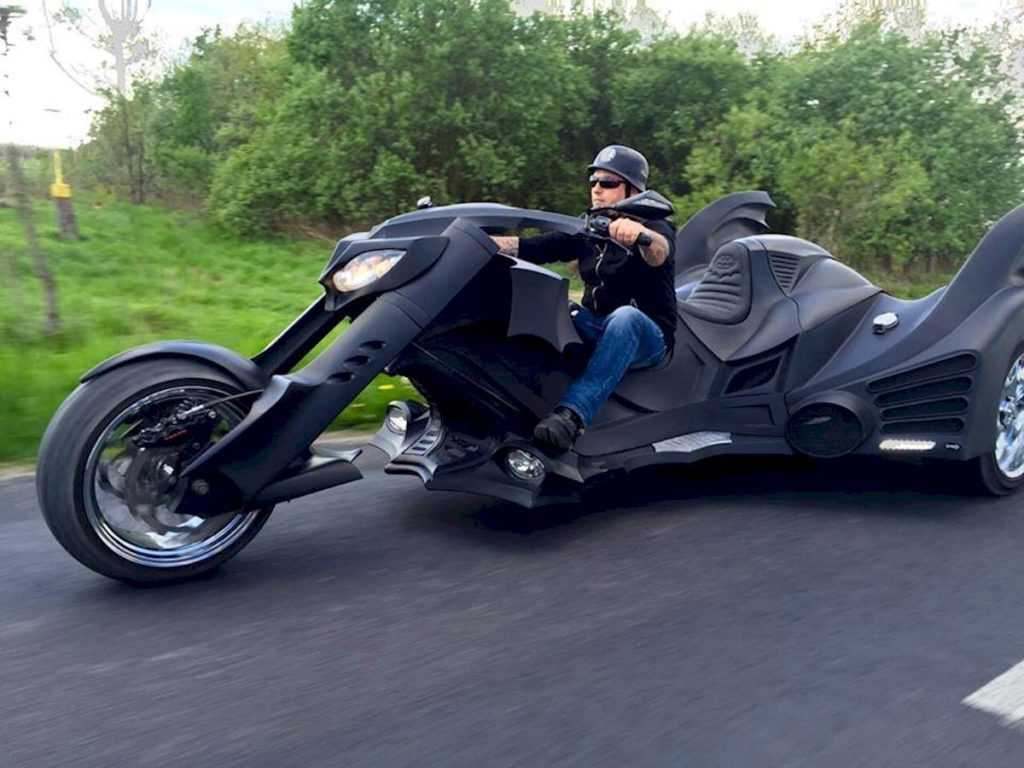

Историческая справка

Первый трехколесный транспорт был паровым и назывался «большой телегой Куньо». Появился он в 1790 г. Ездил медленно. За час на нем можно было проехать всего 5 километров.

19 век подарил миру еще один паровой транспорт, именуемый Сарполле. Но вскоре паровой автомобиль перестал быть актуальным на городских дорогах. Его полностью заменил бензиновый. Люди со средним бюджетом все равно предпочитали трехколесный транспорт, так как покупка полноценного автомобиля была роскошью. И в 1906 году появился первый трицикл. Его создатель, конструктор Морган, установил два направляющих колеса, а под водителем оставил одно.

После небольшого затишья трайки вернули свою популярность по окончании Второй мировой войны. В это время был жизненно необходим простой и максимально бюджетный транспорт. Он стал выпускаться на всех крупных автомобилестроительных заводах Европы. Трехколесный мотоцикл с коляской – самый используемый транспорт Советского Союза в середине 20 столетия.

Сегодня мототехника не пользуется таким спросом, как раньше. Люди предпочитают автомобили, которые могли бы вместить всех членов семьи и передвигаться с большим комфортом. Трехколесные модели можно увидеть на выставках. И зачастую в них главное не мощность, а дизайн.

Плюсы и минусы самодельных мотовездеходов

Самодельные трициклы не уступают многим заводским аналогам по показателям. При этом затраты на изготовление, ремонт и обслуживание ниже.

Преимущества	Недостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностью	Неустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимости	Неудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталей	Трудности с внедрением полного привода
Высокая ремонтопригодность	При прочих равных параметрах проходимость хуже, чем у квадроциклов

Плюсы и минусы самодельных мотовездеходов

Преимущества	Недостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностью	Неустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимости	Неудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталей	Трудности с внедрением полного привода
Высокая ремонтопригодность	При прочих равных параметрах проходимость хуже, чем у квадроциклов

Трицикл из Урала, сделанный своими руками: фото и описание самоделки

Умелец построил грузовой трицикл на базе мотоцикла «Урал», предлагаем посмотреть фото, где показан процесс постройки транспортного средства.

В качестве донора использован мотоцикл тяжёлого класса «Урал», задние колёса и мост взяты от автомобиля ВАЗ «классика».

Дополнительно установлен автомобильный генератор.

Трицикл на базе «Урала» может тянуть гружённый легковой прицеп.

От КПП идёт карданная передача на задний мост.

На трицикл установлен кузов самосвал.

Вот такой самодельный трицикл из «Урала» сделал умелец своими руками. Теперь можно перевозить — сено, дрова и прочие грузы.

Поделиться в соц. сетях

Самодельные вездеходы из мотоцикла урал — это просто

На сегодняшний день очень популярными стали вездеходы на базе мотоцикла «Урал». Даже без переделки этот мотоцикл способен передвигаться по бездорожью. Так как дороги не всегда отличаются отличным качеством, а передвигаться как-то надо, были изобретены несколько механизмов с повышенной проходимостью. Один из них на базе мотоцикла «Урал».

Передвигаться вездеход будет на трех колесах с пониженным давлением. Основываться он будет на агрегатах этого мотоцикла. Это же касается и рамы, к которой добавится дополнительная конструкция. Одно из соединений находится в верхней области крепления амортизаторов, в месте где изгибается рама мотоцикла.

Основной частью дополнительной конструкции является изогнутая труба 0,42 мм. Жесткость достигается за счет прочного треугольника, изготовленного из того же материала, дополнительной распорки и подкосами верхнего уровня рамы. Сложность конструкции позволяет равномерно распределить вес вездехода между колесами и добавить еще одно пассажирское место.

Сиденья остаются без изменений и крепятся таким же образом. Можно заменить ручки на более жесткий вариант, для удобства посадки. Между двумя последними сидениями располагается ящик, в котором удобно хранить аптечку. Вместо аккумулятора можно установить канистру с маслом, а бензобак находится в задней части рамы.

Плюсы и минусы самодельных мотовездеходов

Преимущества	Недостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностью	Неустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимости	Неудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталей	Трудности с внедрением полного привода
Высокая ремонтопригодность	При прочих равных параметрах проходимость хуже, чем у квадроциклов

Плюсы и минусы самодельных мотовездеходов

Преимущества	Недостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностью	Неустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимости	Неудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталей	Трудности с внедрением полного привода
Высокая ремонтопригодность	При прочих равных параметрах проходимость хуже, чем у квадроциклов

Полноприводный мотовездеход Васюган 2х2

Полноприводный мотовездеход Васюган 3х3

Внедорожный трицикл «Васюган» 3WD оснащается полным, но, при необходимости, отключаемым приводом (колёсная формула 3×3). Это настоящий трёхколёсный вездеход, который способен уверенно передвигаться по бездорожью. Мотовездеход собирается на заказ, с учётом всех адекватных пожеланий будущего владельца, поэтому на сайте указана базовая цена. Окончательная стоимость индивидуальной сборки мотоцикла озвучивается после согласования технических данных.

На полноприводный трёхколёсный мотоцикл возможно установить колёса с разными типами шин. Это могут быть шины низкого давления или шины с вездеходным протектором, например, Кенда-299, БЕЛ-79 или другие. Учитывая условия и особенности дальнейшей эксплуатации, при помощи различного типа шин, их размерности и свойств, «Васюган» можно превратить в колёсный снегоход или компактный мотоболотоход.

Мотовседорожник «Васюган» оснащается, преимущественно, квадроциклетными четырёхтактными двигателями, объёмом 150 см³, но, если желание заказчика – установить другой мотодвигатель – конструктивно возможно, производитель установит его. Трансмиссия – обычно это вариатор (автоматическая коробка), но её тип зависит непосредственно от силовой установки, выбранной покупателем. В качестве системы запуска используется кик-стартер и электрический стартер.

Мотовнедорожник на трёх колёсах обладает грузоподъемностью до 200 кг. На слабонесущих грунтах полный привод 3WD обеспечивает мотовездеходу отличную проходимость и положительную устойчивость на воде (если требуется вплавь переправить технику на другой берег водоёма). За счёт увеличенного «пятна контакта» (площадь соприкосновения шин и поверхности грунта), песок и грязь, снег и лёд, болото и лес – привычная и даже родная стихия для трёхколёсного вездехода.

Электрическая схема мотоцикла включает аккумуляторную батарею ёмкостью 4 А/ч (12 В), яркую галогенную фару (55 Вт) и возможность подключения других потребителей электроэнергии (до 100 Вт). Задние колёса имеют свою подвеску, топливный бак вмещает 8 литров бензина марки АИ-92 или АИ-95, а глушитель выводится наверх, под багажник. На прямых участках пересечённой местности или по ровной дороге трицикл-вездеход «Васюган» способен развивать скорость до 50 км/ч.

Трехколесные модели мотовездеходов 3х3

Вездеходы Бархан

Модели Васюган

Пахус Велес

Атаман

Трехколесные модификации Атаман:

Классик и AWD с движком от квадроцикла, задней передачей.
Power с моторами до 15 л.с.
Дизель с двигателями 10-12 л.с.

Мотовездеходы Шограш

Линейка Zubr

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.
