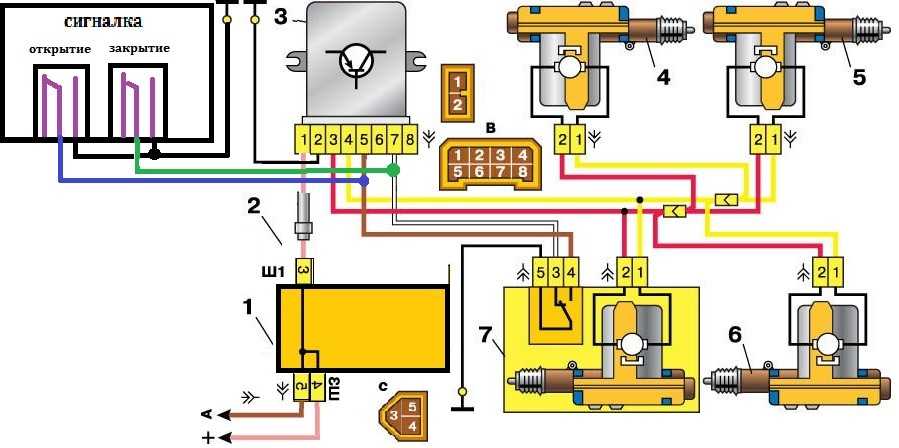

Подключение сигнализации к центральному замку на ваз 2114

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

• Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
• Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
• Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
• Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

• 1 – клавиша включателя подогрева стекла кормы авто;
• 2/6 – выключатели противотуманок, для заднего/переднего модуля;
• 3 – пластиковая колодка активации головной оптики и поворотников;
• 4 – блочок предохранителей;
• 5 – переключатель режимов дворников;
• 7 – индикация бортовой системы;
• 8 – подача напряжения на дополнительный жгут;
• 9 – приборная доска;
• 10 – «папа» запитки бортового компьютера;
• 11 – клемма к устройству зажигания;
• 12 – на дверную разводку;
• 13/14 – предохранители;
• 16 – разрыв зажигания;
• 17 – мотор печки;
• 18 – вторичное сопротивление печки;
• 19 – подача тока на реле разгрузки зажигания;
• 20 – защитное реле задних противотуманок;
• 21 – реле предохранитель стартера;
• 22 – выносной патрон для переносного светильника;
• 23 – подвод поступления напряжения для прикуривателя;
• 24 – на подсветку вещевого ящика;
• 25-27 – осветители;
• 28 – переключатель печки;
• 29 – освещение приборки с реостатом;
• 30 – выключатель стопов;
• 31/32 – размыкатель клаксона/аварийки соответственно;
• 33 – подсветка панели печки;
• 34 – предохранитель;
• 35 – защитное реле элементов подогрева сидений;
• Ш1/4 – перемычки монтажного блока;
• Х1/2 – элементы управления приборной доски;
• А – выход защитного заземления (обычно черного цвета).

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
2. Выше речь шла о диоде 1N5401;
3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

• «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
• Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
2. «Красный» провод, идущий из замка зажигания, разрывают;
3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
2. Внутренняя антенна блока должна содержать столько же витков любого провода;
3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

Программная настройка

Будем настраивать только функции, отвечающие за автозапуск. Задействовать режим программирования можно так:

1. Охрану отключают, ключ в замке переводят к метке «0»;
2. Кнопку Valet, подключенную к основному блоку A91 Dialog, нажимают 6 раз;
3. После шага «3» сразу включают зажигание;
4. Звучат 6 гудков;
5. Кнопкой Valet выбирают номер функции (см. ниже);
6. Чтобы установить требуемое значение, жмут соответствующую клавишу брелока.

Электростеклоподъёмники ВАЗ-2109

Множество автомобилей имеют комплекты стекло подъемников, но если такового нет его можно поставить самостоятельно. Электро привод отличается отсутствием в его устройстве зубчатого редуктора. За место этого у него имеется барабан, который снабжен квадратным отверстием в самом центре. В этом отверстии находится вал мото редуктора, который закрепляется с механизмом при помощи необходимых стоек. Конструкция мото редуктора обычная, простой моторчик работающий от электричества, вал якоря который имеет на в конце шестерню, она в свою очередь является частью редуктора. Закрывание и открывание стекла осуществляется изменением полярностей питания на моторчике. Управление электро стекло подъёмником « ВАЗ-2109 » происходит при помощи кнопок. Для избежания перегрузок мото редуктор оснащен тепловыми предохранителями.

No comments

Они находятся в прочном пластиковом корпусе, из которого выведены 4 провода высокого напряжения. Привод представляет переднее поперечное размещение.

Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. F11 7

Обратите внимание!

Выпущенная в году модификация с инжекторным клапанным двигателем ВАЗ, объемом 1,6 литра и мощностью Контрольная лампа указателей поворота.

А для того необходимо было обеднить смесь. F4 20A — Элемент обогрева заднего стекла. Еще одна модификация выпущенная в году, на нее был установлен двигатель ВАЗ, объемом 1,6 литра и мощностью 82 лошадиные силы. Отдельный ход может составлять до шагов.

Статья по теме: Псд на замену электропроводки

Электрооборудование автомобиля

Определить возможную неисправность в этом датчике не всегда удается легко. Цена такого ремонта посильна для любого автолюбителя.

Модификация с 8-клапанным инжекторным двигателем ВАЗ, объемом 1,5 литра и мощностью 77 лошадиных сил. Совет: если датчик слишком прикипел — побрызгайте из флакона WD Все провода маркированы на схеме по цвету соответствуют цветам в электрооборудовании автомобиля, поэтому попутать не возможно. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока. На крышке багажника разместили спойлер — антикрыло.

Порядок нумерации штекеров в колодках: А — блок-фар и очистителей фар; Б — прикуриватель; В — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлов электрооборудования у колодок с иным числом штекеров порядок нумерации аналогичный ; Г — реле включения заднего противотуманного света; Д — выключателя аварийной сигнализации; Е — моторедекторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж — плафона освещения салона. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. В частности, придерживаться правил, изложенных в п 4. F14 7. Это тоже внесло некоторые усложнения и дополнительные жгуты проводов, которые показаны на схеме электрооборудования ВАЗ

В стандартную комплектацию входит бортовая система оповещения водителя о закрытии замков дверей, незастегнутых ремнях безопасности, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. И кратко об изменениях проводки Е-газ: Кнопка обогрева стекла подключена к приборам а не к печке. Реле включения обогрева заднего стекла. F12 7. Блок предохранителей и реле на инжектор ВАЗ 2109-2115 АВАР 367.3722М (2115-3722.010-40)

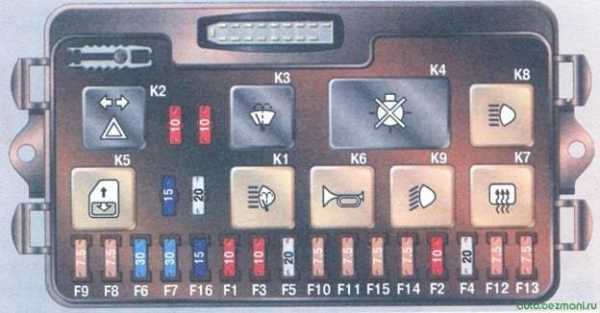

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)
Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)

F7(20A)
Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика

F8(7.5A)
Правая противотуманная фара

F9(7.5A)
Левая противотуманная фара. Реле включения противотуманных фар (контакты)

F10(7.5A)
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза

F11(7.5A)
Лампы габаритных огней по правому борту

F12(7.5A)
Правая фара (ближний свет)

F13(7.5A)
Левая фара (ближний свет)

F14(7.5A)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15(7.5A)
Правая фара (дальний свет).

F16(15A)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

• колодка «мама-папа», имеющая два контакта;
• разъем для подключения;
• 2 клеммы типа «папа»;
• 2 клеммы «мама» большого размера и 7 небольших клемм;
• клавиша свеклоподъемного механизма;
• стакан и разъем для клавиши;
• 4 метра провода сечением 0,75;
• 7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

1. Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
2. Для доступа к механизму подъема стекла должна сниматься обшивка.
3. Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
4. На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
5. На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
6. К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

• красный 12-вольтовый подключается к отверстию №2;
• черно-белый (от голубого) – отверстию № 3;
• белый (подсветка) – отверстию № 4;
• черный («масса») — отверстию №5;
• черны (от серого) — отверстию № 6.

Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать. После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2

Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Устройство стеклоподъемника с электрическим приводом

Устанавливаются электрические стеклоподъемники внутри дверей либо в специальных подрамниках, либо крепятся непосредственно к корпусу.

Устройство состоит из следующих частей:

• привода;
• подъемного механизма;
• блока управления.

Привод объединяет в себе электродвигатель, червячную и зубчатую передачи. Все компоненты объединены в общий блок. Его задача – передавать подъемному механизму усилие для подъема или опускания стекла.

Благодаря червячной передаче исключается возможность несанкционированного опускания оконного стекла. Вращение в червячном механизме может передаваться только от червяка к колесу.

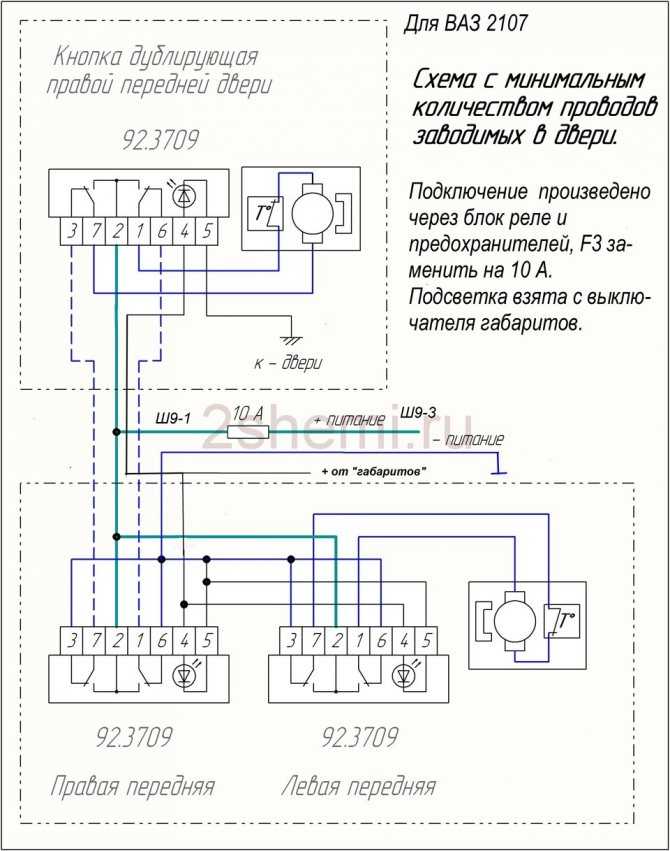

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

• Отключают охрану
• Ключ зажигания устанавливают в положение 0.
• Затем следует шесть раз нажать клавишу Valet в основном блоке.
• Включают зажигание
• После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.

Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз. Для проверки правильности подключений выполняют следующие действия:

• Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
• Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Источник



Схема электропроводки и электрооборудования на ваз 2114

1. → блок-фары;
2. → моторедукторы очистителей фар*;
3. → противотуманные фары*;
4. → датчик температуры окружающего воздуха;
5. → звуковые сигналы;
6. → выключатель лампы освещения моторного отсека;
7. → электродвигатель вентилятора системы охлаждения двигателя;
8. → генератор;
9. → датчик сигнализатора недостаточного уровня масла;
10. → датчик уровня омывающей жидкости;
11. → датчик износа колодок передних тормозов;
12. → наконечники проводов, подключаемые к общему насосу омывателя стекол**;
13. → насос омывателя ветрового стекла;
14. → насос омывателя фар*;
15. → наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
16. → датчик сигнализатора недостаточного давления масла;
17. → лампа освещения моторного отсека;
18. → наконечник провода для подключения к жгуту проводов системы управления двигателем;
19. → моторедуктор очистителя ветрового стекла;
20. → стартер;
21. → колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
22. → датчик указателя температуры охлаждающей жидкости;
23. → выключатель фонарей заднего хода;
24. → датчик сигнализатора недостаточного уровня тормозной жидкости;
25. → аккумуляторная батарея;
26. → датчик сигнализатора недостаточного уровня охлаждающей жидкости;
27. → реле включения противотуманных фар;
28. → монтажный блок;
29. → выключатель стоп-сигнала;
30. → штепсельная розетка для переносной лампы;
31. → лампа подсветки шкалы гидрокорректора;
32. → выключатель лампы сигнализатора включения стояночного тормоза;
33. → колодка для подключения лампы подсветки;
34. → выключатель ламп освещения приборов;
35. → подрулевой переключатель;
36. → выключатель аварийной сигнализации;
37. → реле элемента обогрева передних сидений;
38. → выключатель зажигания;
39. → предохранитель цепи фонарей заднего противотуманного света;
40. → предохранитель цепи элементов обогрева передних сидений;
41. → предохранитель цепи блокировки замков дверей;
42. → лампа подсветки передней пепельницы;
43. → реле зажигания;
44. → прикуриватель;
45. → лампа освещения вещевого ящика;
46. → выключатель лампы освещения вещевого ящика;
47. → электродвигатель вентилятора отопителя;
48. → дополнительный резистор электродвигателя отопителя;
49. → переключатель вентилятора отопителя;
50. → лампа подсветки переключателя отопителя;
51. → лампа подсветки рычагов отопителя;
52. → моторедукторы электростеклоподъемников передних дверей;
53. → переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
54. → моторедукторы блокировки замков передних дверей;
55. → провода для присоединения к правому переднему громкоговорителю;
56. → моторедукторы блокировки замков задних дверей;
57. → провода для присоединения к правому заднему громкоговорителю;
58. → блок управления блокировкой замков дверей;
59. → провода для присоединения к радиоаппаратуре;
60. → выключатель очистителей фар*;
61. → выключатель элемента обогрева заднего стекла;
62. → реле включения фонарей заднего противотуманного света;
63. → колодка для подключения к элементу обогрева правого переднего сиденья;
64. → выключатель фонарей заднего противотуманного света;
65. → выключатель элемента обогрева правого переднего сиденья;
66. → выключатель противотуманных фар*;
67. → выключатель ламп наружного освещения;
68. → выключатель элемента обогрева левого переднего сиденья;
69. → колодка для подключения к элементу обогрева левого переднего сиденья;
70. → провода для присоединению к левому переднему громкоговорителю;
71. → переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
72. → переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
73. → провода для присоединения к левому заднему громкоговорителю;
74. → боковые указатели поворота;
75. → выключатели плафона на стойках передних дверей;
76. → выключатели плафона на стойках задних дверей;
77. → плафон;
78. → плафон индивидуального освещения салона;
79. → колодка для подключения к жгуту проводов электробензонасоса;
80. → выключатель лампы освещения багажника;
81. → комбинация приборов;
82. → лампа освещения багажника;
83. → блок индикации бортовой системы контроля;
84. → маршрутный компьютер*;
85. → колодка для подключения жгута проводов системы управления двигателем;
86. → задние наружные фонари;
87. → задние внутренние фонари;
88. → колодки для подключения к элементу обогрева заднего стекла;
89. → фонари освещения номерного знака;
90. → дополнительный сигнал торможения, расположенный на спойлере.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
4. Открутить кнопку блокиратора замка.
5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Читать также: Rage motors ru отзывы

Особенности центральных замков ВАЗовских моделей

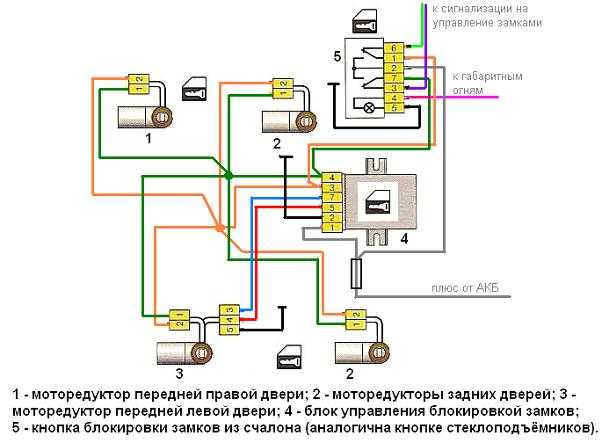

Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2114, 2110, нужно разобраться в особенностях центральных замков ВАЗовских моделей. Как исполнительное устройство в дверях отечественных авто используются электромеханические замки, управление которыми предусмотрено всеми популярными моделями автосигнализаций.

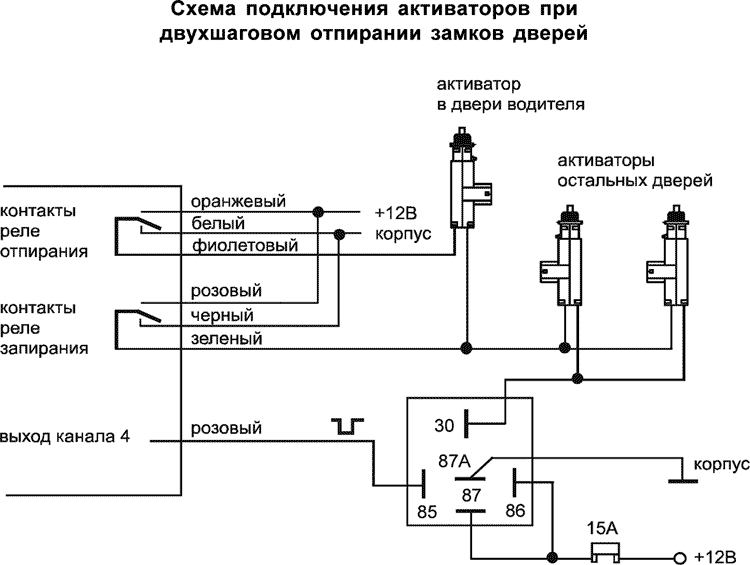

Все штатные центральные замки моделей ВАЗа, устанавливаемые на заводе (ВАЗ 2110, 2111, 2114, «Лада Гранта», «Калина», «Приора»), управляются отрицательным импульсом. Для подключения сигнализации нужно найти минусовый провод управления, подать на него минус от главного блока автосигнализации.

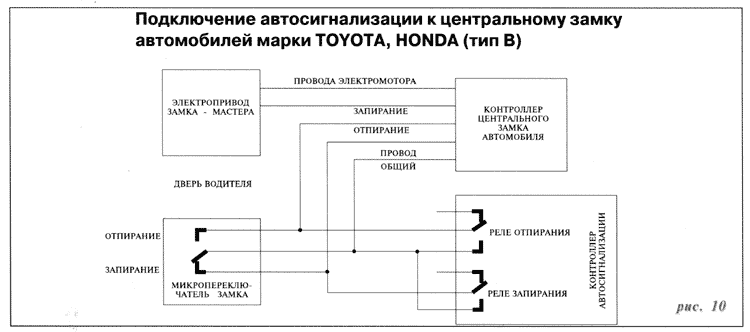

Если вы установили на отечественную модель центральный замок с импортной машины, он может управляться положительным импульсом. При этом дверь закрывается при подаче плюсового напряжения (12 V).

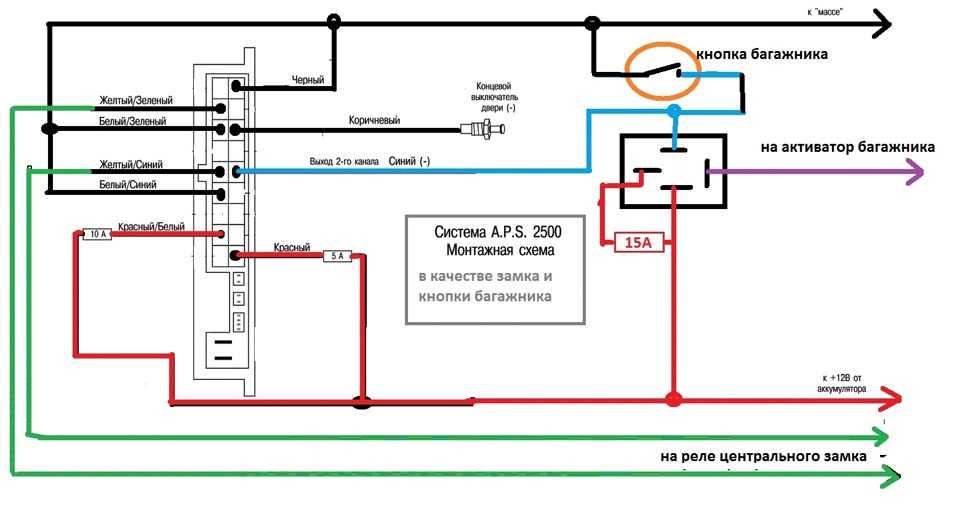

Разобраться, как подключить сигнализацию к центральному замку на Приоре, понять распиновку проводов вам поможет принципиальная схема. Подобные схемы для других моделей ВАЗа вы можете найти в Интернете или в технической литературе.

Ремонтные работы

Перед процедурой потребуется запастись необходимым инструментом:

• перчатки;
• отвертка.

Для того чтобы снять прикуриватель, необходимо.

1. Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
2. Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
3. Отсоединить штекер подключения.
4. Извлекать лампу подсветки вместе с самим патроном.
5. Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
6. Вытянуть металлический элемент.

Установка детали проходит в порядке, обратном снятию.
