Схема электрооборудования автомобилей ваз-2110
лампа подсветки багажного отсека;

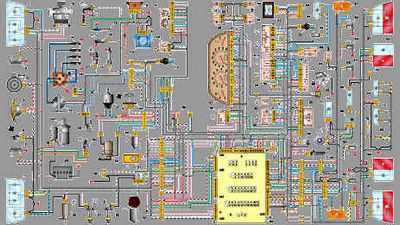

Цветная схема ВАЗ-2110
Для того чтобы скачать электросхему ВАЗ-2110 кликните по картинке левой кнопкой мыши, затем на стрелку “полный размер”, а правой кнопкой выбираем “сохранить как…”
К1 — Реле контролирующее исправность ламп;К2 — реле привода “дворников” лобового стекла; К3 — реле поворотов и аварийки. К4 — силовое реле ближнего режима света фар; К5 — силовое реле дальнего режима света фар; К6 — реле дополнительное; К7 — реле подачи питания на нагревательный элемент стекла сзади; К8 — реле резервное (на данной модели заводом не устанавливается)
А — разъёмы подключения электромотора омывочной системы заднего стекла; В — к разъёму жгута светового предупреждения; С — разъём для диагностики к бортового компьютера; D — подключается к разъёму жгута управлением очистителями фар; Е — подключается к обогревателю на заднем стекле; F — разъём подключения дублирующих стоп-сигналов, G — подключается к сервоприводу замка багажного отсека.
Внимание! В жгуте проводов приборной панели вторые концы оранжевого,черного,белого,желтого с голубой полосой,белого с красной полосой проводов соединены между собой в одних точках
note2auto.ru
Устройство инжекторной системы
Идея применения инжектора возникла в конце 70-х годов прошлого века, когда назрел вопрос о снижении себестоимости автомобиля. Замена карбюраторного метода подачи топлива на инжекторный не оказал влияние на устройство двигателя. Но в отличие от первого исполнения, термостат инжектора на ВАЗ 2110 является разборным. Это преимущество позволяет осуществлять ремонт при поломке, производя замен внутренних компонентов термостата, продлевая срок работы машины.
В сравнении с УАЗ, инжектор в нормальном состоянии отключен. Причина состоит в том, что постоянно работающий передний мост, где расположен инжектор, увеличивает потребление горючего. Его запускают в случае надобности.
Инжектор включает в себя 2 компонента:
- механизм управления зажиганием;
- распределитель топлива.
Указанные системы управляются электронным блоком. Он увеличивает эффективность их функционирования путем координации последних. Инжекторный узел не представляет особой сложности. В принципе его работы сможет разобраться начинающий автомобилист. Привод инжекторный отличается более высокой мощностью, экономичностью и стабильностью. Подобный привод с 8 клапанами более прост, чем ВАЗ 2110 карбюратор. Однако его работа должна постоянно контролироваться диагностирующими приборами. Без них сложно выявить неполадки, которым может подвергнуться такой двигатель. Выпускается еще авто с инжекторами, имеющими 16 клапанов, которые значительно повышают уровень работы привода по сравнению с первой модификацией.
Управление двигателем производит электроника. На коллекторе впуска карбюратор заменен на рампу. Электросхема ВАЗ включает герметичный бак. Для подачи бензина и для поддержания нужного в рампе давления, встроен насос. С помощью форсунок, установленных на рампе, осуществляется подача горючего в двигатель. Форсунки — это электромагнитные клапаны, они отделяют рампу от входа коллектора, обеспечивая ее герметичность.
В инжектор входят системы, выполняющие следующие задачи:
- С помощью бензонасоса подается горючее, прошедшее специальную фильтрацию, к топливному регулятору на форсунке, которая закреплена на раме.
- Топливо в механизме должно находиться под давлением, не превышающим 300 мПА. Если появляются излишки, лишнее топливо сливается назад в бак благодаря мембранному регулятору.
- Диафрагма, на которую оказывается давление 3 компонентов (горючее, соответствующая пружина и воздух всасывания), контролируется пропускным клапаном.
- На схему регулирования топлива оказывает влияние не только действующая нагрузка машины, но и положение заслонки дросселя.
- Коленчатый вал, вращаясь, наполняет горючим цилиндр, величину его объема определяет состояние форсунки, работу форсунки осуществляет контроллер.
- При отсутствии герметичности в системе топлива привод инжекторный работать не будет
Схема электрооборудования ВАЗ 2110
На фото — ВАЗ 2110, электросхема которого сама по себе очень понятна
Электросхема ВАЗ 2110 проста и понятна, тем не менее сама по себе — просто набор цветных полосок. Если научиться разбираться в ней, никаких проблем с электрикой десятого семейства, да и вообще автомобилей ВАЗ, не будет. Все ВАЗовские бортовые электросистемы выполнены по допотопной схеме с одним проводом. Минусовым проводом служит сам кузов автомобиля. Схему эту, к слову, приручили еще в 1967 году, когда осваивали выпуск ВАЗ 2101. Поскольку никаких архисложных электроприборов бортовая электрика не содержит, то и справиться с ее ремонтом сможет даже человек, далекий от радиотехники. Для того, чтобы найти неисправность в цепи, достаточно пальцем провести по проводу определенного цвета на схеме. И все. Неисправность будет найдена.
Наша задача — максимально упростить работу со схемой и рассмотреть некоторые ее особенности, связанные с появившемся только на десятке дополнительным оборудованием, а также получить базовые навыки вычисления неисправности по цепи и ликвидация простейших, наиболее часто встречающихся, поломок электрооборудования ВАЗ 2110 и ее последователей. К схеме могут идти некоторые поправки, которые связаны с особенностями двигателя с карбюратором, который ставился на 2110, с инжекторным двигателем на 8 и 16 клапанов.
Стоимость замены
Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.
Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.
Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.
При установке электростеклоподъемников возник вопрос: куда и как ставить кнопки управления, чтобы было удобно всем пассажирам, и водитель мог свободно управлять всеми стеклами. В итоге установил на дверях, как показано на фото:
Предохранители
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
Схема бензонасоса
На ВАЗ 21102 бензонасос размещен внутри топливного бака в специальном модуле, включающем в себя измеритель уровня топлива. Модуль размещен на верхней поверхности бака под специальным люком круглой формы.
В состав системы подачи топлива входят:
- насос, оборудованный электрическим мотором;
- управляющее реле;
- защитная плавкая вставка;
- соединительные провода.
- После включения зажигания происходит замыкание контактов реле и включается накачка топлива в рампу.
- После достижения требуемого давления установленный в рампе датчик подает сигнал на блок управления системой впрыска. Блок, связанный с реле, подает управляющий сигнал на отсечку питания двигателя насоса.
- После снижения давления ниже определенного уровня происходит обратное включение насоса.
Принципиальная схема электропроводки насоса топлива ВАЗ 21102

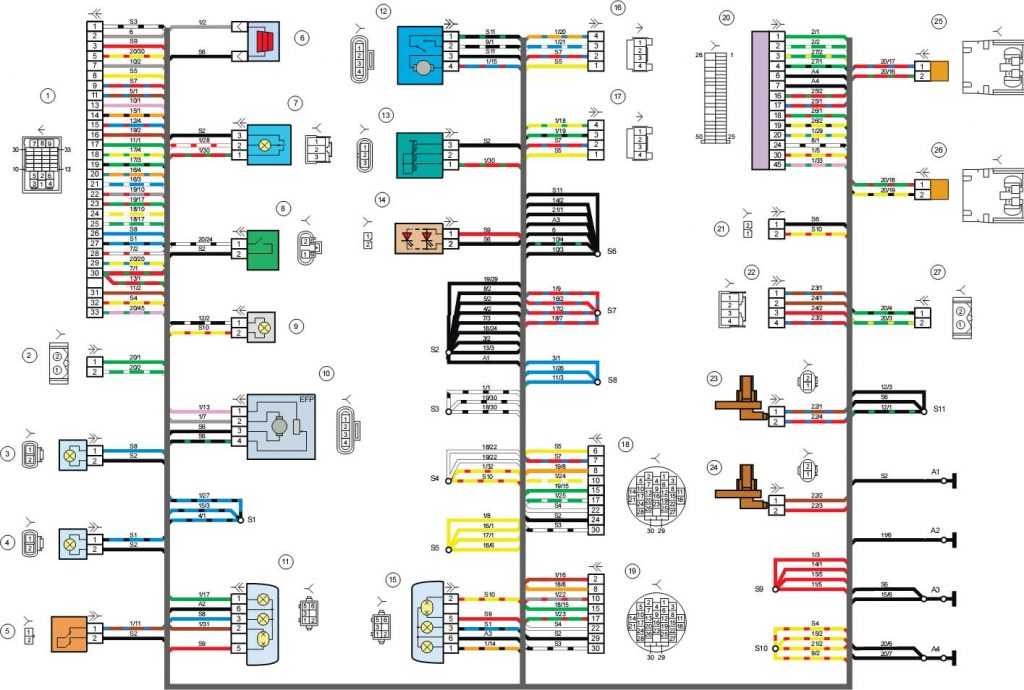

Лада Гранта: схема подключения приборов заднего жгута проводки
Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:
- 1/2 – контактная группа на приборную панель;
- 3/4 – указатели поворотов;
- 5 – индикатор включения ручника;
- 6 – контакт подогрева заднего стекла;
- 7 – салонная лампа;
- 8 – индикатор положения водительского ремня безопасности;
- 9 – плафон подсветки грузового отсека;
- 10 – привод бензонасоса;
- 11/15 – кормовая часть габаритов для левой и правой стороны;
- 12 – привод блокировки крышки багажника;
- 13 – кнопка включения салонного фонаря;
- 14 – цепь дополнительного стопа;
- 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
- 20 – привод управления подушками безопасности;
- 21 – контактная группа осветителей номерного знака;
- 22 – на приборную доску;
- 23/24 – задние датчики указателей скорости;
- 25/26 – преднатяжители ремней безопасности;
- 27 – группа контактов приборной панели.

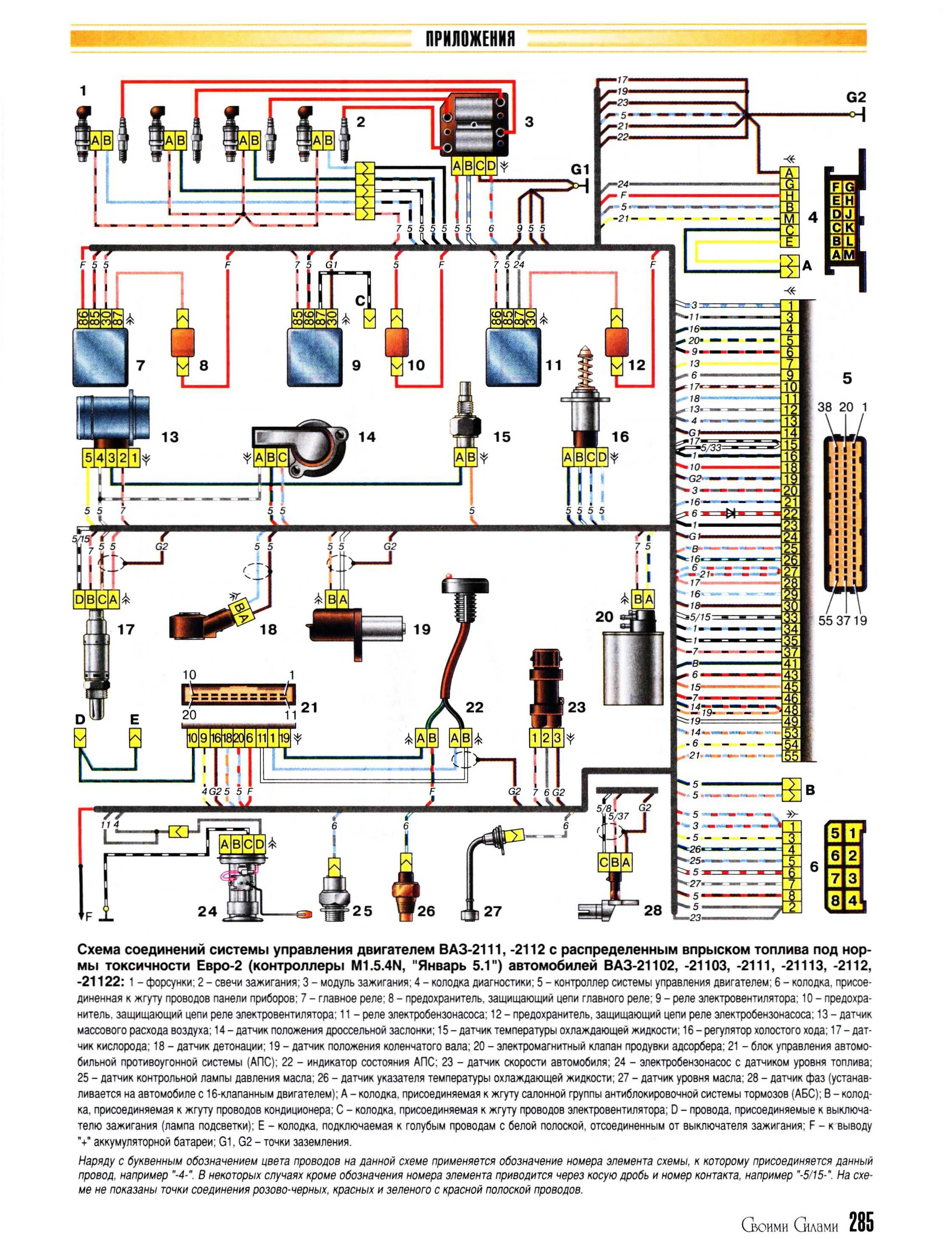

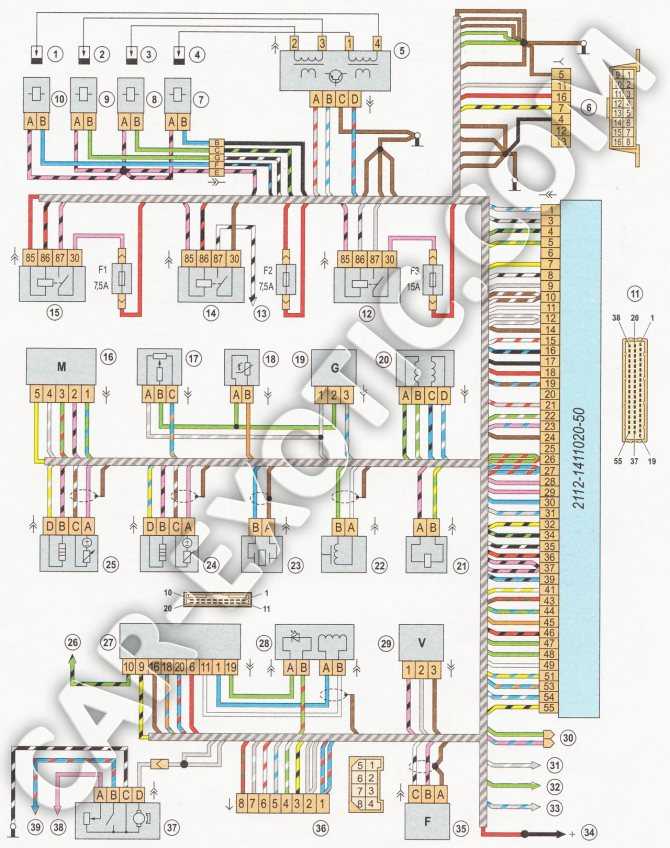

Схема зажигания и системы управления двигателем
Приводим схемы управления для следующих ДВС:
-
21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;
-
21124 – BOSCH M7.9.7, Евро-2;
-
21124 – BOSCH M7.9.7, Евро-3.
| Мотор | 21120 (Евро-2) | 21124 (Евро-2) | 21124 (Евро-3) |
|---|---|---|---|
| Форсунки | 1 | 2 | 2 |
| Катушка зажигания | — | 1 | 1 |
| Свечи | 2 | — | — |
| Модуль зажигания | 3 | — | — |
| Разъём диагностики | 4 | Б | Б |
| ЭБУ | 5 | 3 | 3 |
| Отводы на приборку | 6 | Е | Е |
| Реле зажигания (6) | 7 | 4 | 4 |
| Предохранитель цепей зажигания (1) | 8 | 5 | 5 |
| Реле вентилятора (4) | 9 | 6 | 6 |
| Предохранитель вентилятора (2) | 10 | 7 | 7 |
| Реле бензонасоса (5) | 11 | 8 | 8 |
| Предохранитель бензонасоса (3) | 12 | 9 | 9 |
| ДМРВ | 13 | 10 | 10 |
| Датчик неровной дороги | — | — | 11 |
| ДПДЗ | 14 | 11 | 12 |
| ДТОЖ | 15 | 12 | 13 |
| РХХ | 16 | 17 | 14 |
| Лямбда-зонд основной | 17 | 14 | 15 |
| Лямбда-зонд дополнительный | — | — | 16 |
| Датчик детонации | 18 | 15 | 18 |
| ДПКВ | 19 | 16 | 19 |
| Клапан продувки адсорбера | 20 | 13 | 17 |
| Блок АПС | 21 | 18 | 20 |
| Индикатор АПС | 22 | 19 | 21 |
| Датчик скорости | 23 | 21 | 23 |
| Бензонасос + датчик уровня | 24 | 22 | 24 |
| Датчик давления масла | 25 | 23 | 25 |
| Датчик термометра тосола | 26 | 24 | 26 |
| Датчик уровня масла | 27 | — | — |
| Датчик фаз | 28 | 20 | 22 |
| Разъём ABS | A | А | А |
| Разъём кондиционера | B | В | В |
| Разъём вентилятора | C | — | — |
| Подсветка замка зажигания (к бело-голубому проводу) | D+E | — | — |
| Отводы к жгуту дверей | — | Д | Д |
| +АКБ | F | Г | Г |
| Масса | G1+G2 | G1+G2 | G1+G2 |
В скобках указаны элементы, установленные в дополнительный монтажный блок.
Монтажный блок с правой стороны под торпедо
Схема реле и предохранителей ВАЗ 2110
Монтажный блок, в котором расположены основные предохранители и реле — в салоне.
| № реле | Назначение |
| К1 | Исправность ламп |
| К2 | Очиститель переднего стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Ближний свет |
| К5 | Включение дальних фар |
| К6 | Дополнительное реле стартера |
| К7 | Обогрев заднего стекла |
| К8 | Задний противотуманный свет |
| № предохранителя | Сила тока (ампер) | Описание предохранителей |
| F1 | 5 | Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь |
| F2 | 7,5 | Ближняя левая фара |
| F3 | 10 | Дальняя левая фара |
| F4 | 10 | Правый противотуманный свет |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа или розетка |
| F7 | 20 | Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Обогрев заднего стекла. Включение обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла |
| F10 | 20 | Резерв |
| F11 | 5 | Правый габаритный свет |
| F12 | 7,5 | Правый ближний свет |
| F13 | 10 | Правый дальний свет. Контрольная лампа включения дальнего света |
| F14 | 10 | Левый противотуманный свет |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер |
| F18 | 25 | Освещение вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер |
| F20 | 7,5 | Задний противотуманный свет |
Основной блок
Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.
Консольный дополнительный монтажный блок
Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:
- Реле электромотора вентилятора;
- Реле зажигания;
- Реле электромотора насоса подачи топлива;
- Предохранитель ЭБУ мотора и модуля зажигания;
- Предохранитель электронных элементов системы подачи топлива;
- Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.
Мощность всех предохранителей рассчитана на 15 Ампер.
На схеме, буквами обозначены такие цвета:
- Б — белый;
- Ч — черный;
- Ж — желтый;
- О — оранжевый;
- Г — голубой;
- Р — розовый;
- З — зеленый;
- С — серый;
- К — коричневый;
- П- красный.
Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.
Изменения в коммутации и компоновке монтажных блоков
Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.
Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
Схема включения ближнего света ваз 2110
Автомобили admin26.02.2020
Схема электропроводки и поиск неисправностей
Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.
Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.
Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.
Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.
Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.

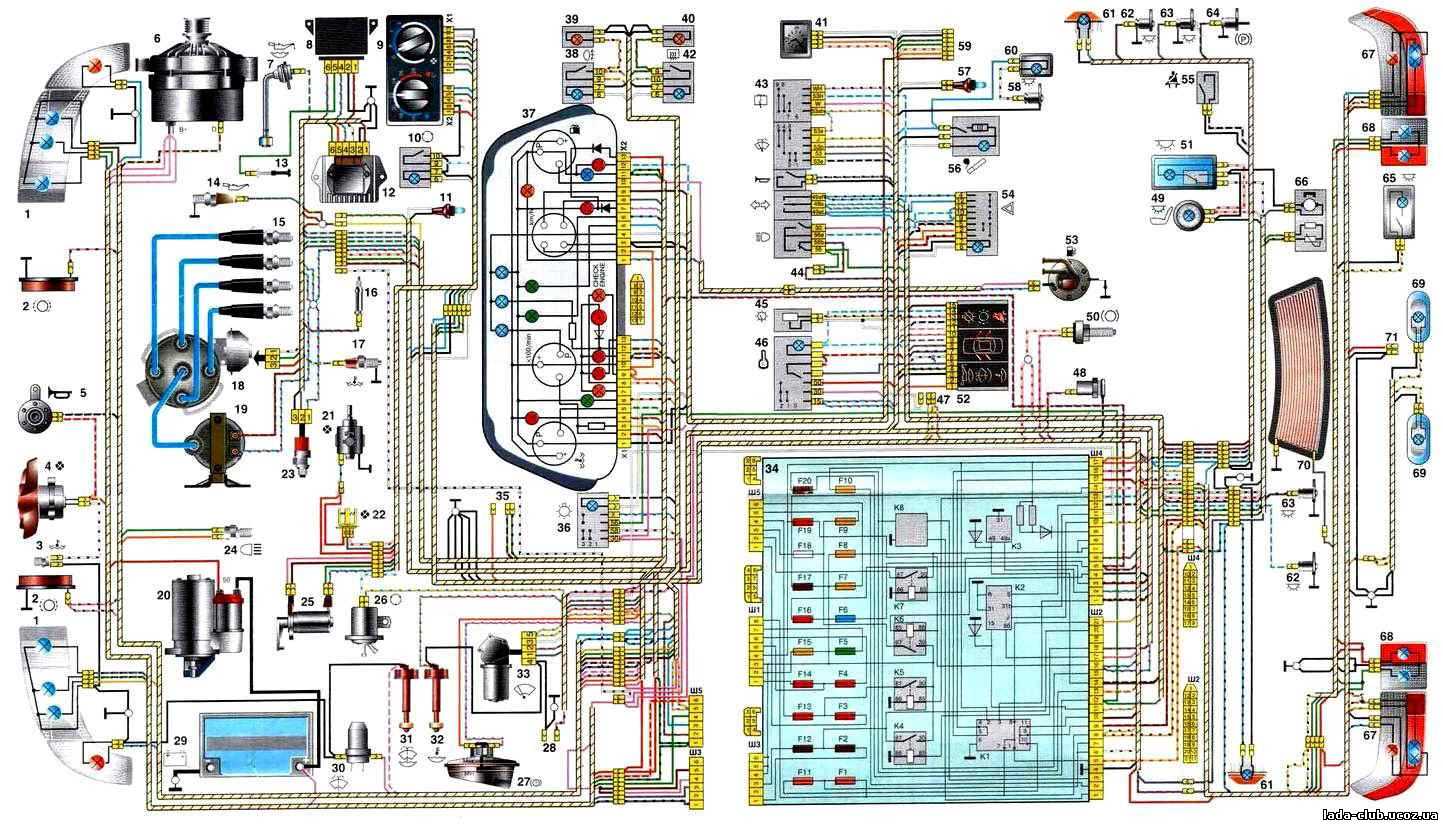

Электрическая схема карбюраторной системы зажигания автомобиля
На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.
| 1 – блок-фара | 37 – комбинация приборов |
| 2 – датчик износа колодок передних тормозов | 38 – выключатель заднего противотуманного света |
| 3 – датчик включения электродвигателя вентилятора | 39 – контрольная лампа противотуманного света |
| 4 – электродвигатель вентилятора системы охлаждения двигателя | 40 – контрольная лампа обогрева заднего стекла |
| 5 – звуковой сигнал | 41 – часы |
| 6 – генератор | 42 – выключатель обогрева заднего стекла |
| 7 – датчик уровня масла | 43 – подрулевой переключатель |
| 8 – блок управления электромагнитным клапаном карбюратора | 44 – колодка для переключения проводов при установке блок-фар другого типа |
| 9 – контроллер отопителя | 45 – выключатель освещения приборов |
| 10 – выключатель клапана рециркуляции | 46 – выключатель зажигания |
| 11 – лампа подсветки рычагов управления отопителем | 47 – колодки для подключения жгута проводов очистителей фар |
| 12 – коммутатор | 48 – розетка для переносной лампы |
| 13 – концевой выключатель карбюратора | 49 – плафон направленного света |
| 14 – датчик контрольной лампы давления масла | 50 – выключатель сигнала торможения |
| 15 – свечи зажигания | 51 – плафон освещения салона |
| 16 – электромагнитный клапан карбюратора | 52 – блок бортовой системы контроля |
| 17 – датчик указателя температуры охлаждающей жидкости | 53 – датчик указателя уровня топлива |
| 18 – распределитель зажигания | 54 – выключатель аварийной сигнализации |
| 19 – катушка зажигания | 55 – датчик ремня безопасности водителя |
| 20 – стартер | 56 – прикуриватель |
| 21 – электродвигатель вентилятора отопителя | 57 – лампа подсветки пепельницы |
| 22 – дополнительный резистор электродвигателя отопителя | 58 – выключатель лампы освещения вещевого ящика |
| 23 – датчик скорости | 59 – колодка для подключения бортового компьютера |
| 24 – выключатель света заднего хода | 60 – лампа освещения вещевого ящика |
| 25 – микромоторедуктор привода заслонки отопителя | 61 – боковой указатель поворота |
| 26 – клапан рециркуляции | 62 – выключатель в стойке передней двери |
| 27 – датчик уровня тормозной жидкости | 63 – выключатель в стойке задней двери |
| 28 – колодки для подключения электродвигателя омывателя заднего стекла | 64 – выключатель контрольной лампы стояночного тормоза |
| 29 – аккумуляторная батарея | 65 – фонарь освещения багажника |
| 30 – электродвигатель омывателя ветрового стекла | 66 – датчик температуры воздуха в салоне |
| 31 – датчик уровня омывающей жидкости | 67 – наружный задний фонарь |
| 32 – датчик уровня охлаждающей жидкости | 68 – внутренний задний фонарь |
| 33 – электродвигатель очистителя ветрового стекла | 69 – фонарь освещения номерного знака |
| 34 – монтажный блок | 70 – колодка для подключения элемента обогрева заднего стекла |
| 35 – колодки для подключения жгута предупредительного света | 71 – колодка для подключения дополнительного сигнала торможения |
| 36 – переключатель наружного освещения |

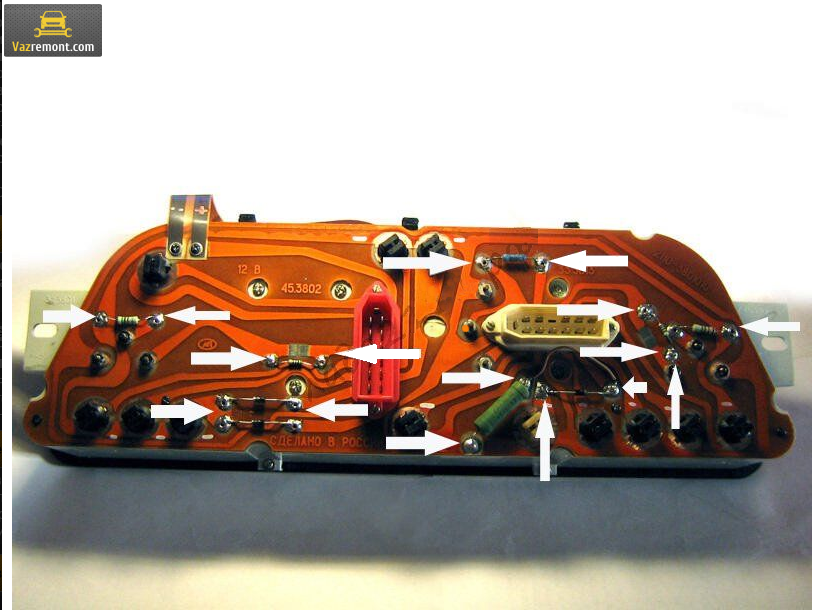

Неисправности и ремонт
Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.
Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.
- Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
- Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.
После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.
О том как снять приборную панель вы можете посмотреть в видеоролике ниже.
Первые автомобили Ваз 2110 выпускались с обычным восьмиклапанным карбюраторным двигателем.
Индикаторы
Приборная панель
В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.
Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.
Идем слева направо:
- Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
- Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
- Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
- Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
- Когда работает «дальний», на панели загорается значок фары;
- Значок включенной лампочки – индикатор показывает включенные габариты;
- Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
- Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.
Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.
Дополнительная панель
В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.
- Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
- Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
- Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
- Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13 — ряд предохранителей F1-F10
14 — ряд предохранителей F11-F20
Это интересно: Как снять и заменить бензонасос на Нива Шевроле — фото и видео
Полезная информация
Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.
Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.
Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше
Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.
, что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).
