Цепной привод звездочка велосипеда

Виды фиксации звезд на кассете

Возвращаясь к стандартным, круглым кассетам, следует отметить их отличие от трещоток, заключающееся в том, что по разному могут крепиться на барабанах. Таким образом, можно условно разделить велосипедные кассеты на такие виды как:

Разборные, на едином барабане с разделителями. Название этого типа крепления уже дает подсказку о способе фиксации звезд: все они закрепляются на едином барабане, а между ними, в качестве перегородок, имеются спейсеры, обеспечивающие отсутствие взаимодействия между соседними шестернями. У этого вида фиксации есть и преимущества, и недостатки. Так, при частом засорении звезды можно с легкостью разобрать и почистить, заменить одну или несколько шестерней, если в том возникла необходимость. Но при этом, нельзя упускать из виду постоянную нагрузку на барабан.
На пауке. Этот способ фиксации чаще применяется на велосипедах, с целью снизить общий вес конструкции. На фото видно как именно крепятся звезды
На нескольких пауках. Конструкция достаточно интересная, так как крепится не только на нескольких пауках парами, но при этом маленькие звезды фиксируются отдельно на барабане. Такой метод сборки позволяет оперативно разобраться с внезапно возникшими трудностями, необходимостью очистки или разборки.
Еще один уникальный тип фиксации, получил название Open-Glide. Он подразумевает фиксирования набора звездочек на одну большую шестерню. К положительным сторонам следует причесть возможность замены и долговечность эксплуатации, а также малый вес. Но цена придется по карману далеко не каждому любителю.
X-Dome мало отличается от своего предшественника и типом крепления, и внешним видом. Больше отличия состоят в фирме, а точнее названии.

От типа крепления во многом зависит удобство обслуживания. Так, можно сделать вывод, что самый простой вариант все же первый. Да, барабан в разборном типе крепления страдает от повышенной нагрузки, но в то же время, при умеренной езде, он вполне долго эксплуатируется, а замена деталей – элементарная.

Как поменять звездочку на бензопиле?

Для того чтобы владельцу хозяйственной цепной пилы было легче снять звездочку с бензопилы и установить вместо нее новую деталь, ему потребуется:

поршневой стопор – можно заменить мотком плотного тканевого шнура;
универсальный ключ, который поставляется в комплекте с бензиновой пилой;
съемник для демонтажа центробежного сцепления – его нужно подобрать с учетом особенностей штатной муфты бензоинструмента.

Алгоритм работ при демонтаже встроенной направляющей звездочки выглядит следующим образом:

Сперва оператор должен снять используемую режущую гарнитуру бензопилы. Для этого нужно открутить крепежные гайки защитной крышки инструмента, снять саму крышку, а также отвернуть 2 металлических винта, которые фиксируют стальную направляющую;
Далее нужно аккуратно демонтировать верхнюю рабочую часть встроенного воздушного поролонового фильтра;
Затем необходимо вывернуть заводскую свечу зажигания бензоинструмента. На ее место потребуется установить ранее подготовленный стопорный механизм или просунуть в цилиндр моток плотного шнура, способного зафиксировать штатный поршень силового агрегата;
После этого нужно правильно расположить съемник штатной муфты сцепления. Для этого инструмент необходимо установить в разъем используемого универсального ключа и открутить штатную муфту. При этом приспособление потребуется аккуратно поворачивать против хода часовой стрелки;

После снятия заводской муфты оператор получит свободный доступ к деталям, расположенным за ней. Это позволит свободно открутить звездочку и проверить ее состояние. В зависимости от комплектации бензопилы, ее заводская муфта может быть оборудована цельной или сборной звездой. В случае со сборной деталью оператору потребуется тщательно осмотреть ее штатный венец и при необходимости заменить его. Цельные детали заводского сцепления меняются полностью;

Затем нужно осмотреть другие детали муфты

Особое внимание необходимо уделить возвратным стальным пружинам. Если они растянулись или деформировались, значит элементы с дефектами потребуется заменить;

На следующем этапе должна быть выполнена замена звездочки на шине бензопилы

Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен;

Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку;
После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности.

Чтобы проверить исправность отремонтированный муфты, потребуется распилить несколько сухих бревен. Если цепь разрезает древесину точно по установленному центру, а со стороны самого механизма не доносится никаких посторонних звуков, значит ремонт штатного сцепления был выполнен правильно.

Выбор по нескольким критериям

Кассеты для велосипедов можно разделить в соответствии со следующими критериями:

материал изготовления;
количество звезд и их диапазон;
совместимость с различными типами велосипедов;
конструкции.

Материалом для изготовления может служить:

Сталь — основной материал для изготовления большинства крепких велосипедных узлов. Детали из неё отличаются оптимальным соотношением прочности и стоимости. Для защиты от коррозионного разрушения готовые изделия хромируют — делают блестящими, никелируют — покрывают желтым металлом, или воронят — чернят в масле.
Алюминий имеет наименьшую плотность из всех металлов. Детали, изготовленные из его сплавов, самые легкие, но по прочности и сроку службы уступают стальным. К тому же, алюминиевые кассеты дороже стальных. Анодированные детали из алюминия имеют особую популярность у фанатов снижения веса велосипеда по максимуму — вейтвиннеров.
Титан хотя и тяжелее алюминия, но легче стали. Он имеет достаточную прочность для долгой работы любых сильно нагруженных велосипедных узлов. Этот материал и его сплавы не ржавеют. Минус один — высокая стоимость изделий из него. Если у вас нет цели максимально уменьшить вес велосипеда, то лучше приобрести самую передовую кассету из стали за такие деньги, которая выдержит больше и прослужит дольше.

Велосипедная кассета может быть набрана из разного числа звезд:

7 — можно увидеть на старых велосипедах, тех же годов выпуска, что и у экземпляров с трещоткой.
8–10 — самые распространенные, применяемые сегодня на многих велосипедах, от горных до шоссейных.
11 — производства Campagnolo. Поставить их можно лишь на втулки этой фирмы.

Количество звезд и их диапазон указывается в маркировке кассеты. Например, надпись «11-36T, 10 speed» означает, что наименьшая звезда имеет 11 зубов, наибольшая — 36, а всего их 10 штук.

Количество и диапазон звездочек кассеты определяет совместимость с конкретным типом велосипеда:

Горные. Задние узлы трансмиссии с 8–10 звездами. Наименьшая должна иметь 11–12, самая большая — 28–36 зубов.
Шоссейные. Кассеты, имеющие самые маленькие звездочки с 11, наибольшие — с 22–27 зубьями. Навесное оборудование Campagnolo с 11 звездами сочетается только с велосипедами этого типа.
Городские, кроссовые, складные. Подходят устройства с наименьшей звездочкой на 12 и самой большой — на 27 зубов.

Выделяют пять разновидностей кассет по типу сборки:

Разборные — большинство кассет для велосипеда, у которых звезды, кроме двух наименьших, собраны вместе с помощью заклепок или винтов. Так нужно для доступности обслуживания и сборки. Но такая конструкция слишком тяжелая и забивается грязью.
На пауке — некоторые конструкции, собранные на алюминиевом каркасе, который и называется пауком. К нему приклепывают две наименьшие звездочки тоже. Славятся легким весом и отлично поддаются очистке от грязи.
На нескольких пауках — редкие и дорогие изделия, собранные из двух частей по 2–3 звезды в каждой. Удобно, когда нужно заменить одну из двух износившихся частей, а не менять кассету целиком. Как и на одном пауке, они легче распространенных разборных, к тому же их ещё проще почистить.
OpenGlide — монолитная конструкция от компании SRAM, предназначенная исключительно для шоссейных велосипедов. Она удерживается на шлицах барабана храповика лишь крышкой у основания наибольшей звезды и алюминиевой гайкой в самой маленькой звездочке.
X-Dome — то же монолитное устройство от фирмы SRAM, непохожее только по способу крепления на храповике. Если в верхней части у малой звездочки оно закрепляется также как предыдущая конструкция, то у основания креплением служит самая большая звезда, а не отдельная крышка. Для снижения веса часто наибольшая фиксирующая звезда изготавливается из алюминия.

Велосипедные звездочки

Звезды – узлы трансмиссии для осуществления цепной передачи усилий от ног велосипедиста на заднее колесо. Звездочки для велосипеда играют первостепенную роль – без них он просто не поедет. Односкоростные модели снабжаются парой – ведущей и ведомой звездами. Велосипеды с многоступенчатой трансмиссией оснащаются скоростными наборами спереди (система) и сзади – трещотка или кассета.

Количество и размеры звезд определяют гибкость велосипеда в различных дорожных условиях. Благодаря правильному передаточному отношению, можно существенно снизить энергозатраты на поездку и перемещаться с комфортной скоростью. Долговечность деталей зависит от качества материала, стиля катания и качества обслуживания – при должном уходе даже «начальные» звезды прокатают дольше профессиональных, но запущенных.

Меняем звездочки на заднем колесе велосипеда

Трансмиссия играет очень важную роль в работе всего велосипеда, поэтому вы должны внимательно следить за износом отдельных ее частей. Особенно это касается звездочек заднего колеса, которые со временем выходят из строя. Изношенную звездочку необходимо как можно быстрее заменить, и сделать это не составит особого труда.

Необходимый набор инструментов

Перед тем как приступить к процессу замены, обзаведитесь необходимыми инструментами, которые могут вам пригодиться. Это:

Хлыст
Сьемник кассеты
Рожковой и разводной гаечные ключи

Как правильно разобрать кассету?

Для начала снимите с велосипеда заднее колесо. Сделать это очень просто. Ключом отвинтите гайку и сбросьте цепь. Обладателям горных моделей достаточно просто надавить на специальное крепление и колесо будет демонтировано. Далее на шлицевую гайку кассеты устанавливаем съёмное приспособление. Здесь нам понадобится хлыст, который предотвратит проворачивание кассеты. Во время того, как разводным ключом вращаем съёмник, удерживаем хлыстом наибольшую звезду.

Процесс демонтажа и замены звездочки

При помощи гайки откручиваем кассету и снимаем ее с колеса. Внимательно осматриваем звезды и определяем какая из них пришла в негодность. Начинайте с самых маленьких и заканчивайте наибольшими. Трансмиссия велосипеда создана таким образом, что вы имеете возможность заменить только изношенные звезды, а не всю кассету целиком. Поэтому, осмотрев кассету, вы извлекаете из нее отработанные детали и заменяете их на новые. Вытащить звезду из кассеты очень легко, этому способствует специальные заклепки. Главное внимательно запомните порядок расположения звезд, чтобы не запутаться с их установкой обратно. В комплектации некоторых байков вы можете обнаружить так называемых «пауков». Это группа из нескольких звезд, которые неразрывно связаны между собой. В таком случае вам придется заменить всего паука. Многие велолюбители сталкиваются со следующей проблемой. После замены нескольких звезд ощущается большой дискомфорт в работе цепи. Это связано с тем, что цепь уже прошла определенный пробег, износилась и теперь ей трудно взаимодействовать с новыми деталями. Поэтому специалисты рекомендуют осуществлять одновременную замену цепи и износившихся звездочек. Это значительно минимизирует сложности в работе трансмиссии вашего байка.

Что вы должны знать о синглспиде?

Если вы являетесь обладателем односкоростного велосипеда, процесс замены задней звезды будет упрощен до минимума. Вам достаточно просто разжать стопорное кольцо. Если родное кольцо пришло в негодность, его необходимо немедленно заменить, даже если вы в ближайшее время не собираетесь производить замену звезд. В противном случае цепь потеряет свою фиксацию, а это грозит люфтом. Процесс замены кольца очень прост, вам не нужно производить малейших силовых манипуляций. Поэтому если вы говорим об односкоростном велосипеде, здесь все очень легко и понятно. Однако обладатели таких моделей должны осуществлять процесс демонтажа кассеты только в том случае, если произошел износ одной или нескольких наибольших звезд. Если из строя начала выходить маленькая звездочка – это не повод для беспокойства. На чем бы вы ни катались, помните, что и простейший дорожный велик и суперскоростной байк нуждаются в исправной работе трансмиссии. Сильно изношенная цепь и звезды не дадут вам проехать даже пару метров. Внимательно следите за механикой и своевременно осуществляйте замену изношенных запчастей. Исправный байк – главный залог вашей безопасности и классной, беспроблемной езды!

Как заменить звездочки?

1. Если вашей целью не является только замена внешней звёздочки – что легко можно сделать, сняв крепления и продев её через шатун – придётся начать с удаления ведущих звёздочек.2. Некоторые высококачественные шатунные системы позволяют удалить болты крепления звёздочек обычными шестигранниками или спец ключами Torx, но если в ваших звёздочках стоят обычные болты, вам необходим либо специальный ключ-съемник, помещаемый в прорезанную выемку гайки звёздочки или же ещё один шестигранник (часто на 1 мм больший, чем передний), удерживающий гайку от проворачивания.
Специальный ключ — съемник удерживает гайку звёздочки в неподвижности во время вывинчивания или завинчивания болта.

Зафиксируйте гайку и выкручивайте болты в направлении против часовой стрелки. Аккуратно выньте их, они вам пригодятся для установки новых звёздочек. Теперь вы можете удалить старые передние звёздочки либо тщательно их очистить, если заменяете только наружную звезду для изменения передаточного числа.

Передаточное отношение ведущих и ведомых звезд

Звезды на скоростных велосипедах располагаются на правом шатуне (ведущие) и втулке заднего колеса (ведомые). Через цепь идет передача усилий от передних шестерней к задним. Интересно, что заднее колесо, наоборот, ведущее, а переднее – ведомое.

Передаточное отношение – разница между размерами и количеством зубьев на звездах. Данный параметр напрямую влияет на скорость передвижения и мощность передачи. Высокое передаточное отношение обеспечивают большая ведущая и малая ведомая шестеренки, низкое – наоборот, малая передняя и большая задняя звездочка. Соответственно, передачи на классической трансмиссии в первом случае 3 х 8, а во втором 1 х 1.

Чем больше передняя звезда, тем выше скорость. Например, спереди имеется 44 зуба для зацепления цепи, сзади – 11 зубьев. За один оборот педалей задняя шестерня и проделают 4 оборота. Если взять передачу 22 на 11, то здесь за один оборот педалей будет сделано только 2 оборота колеса. На низких передачах наблюдается обратная ситуация: спереди цепь стоит на 22-зубчатой шестерне, а сзади на 32. Передаточное отношение меньше 1, то есть за 1 оборот педалей колеса не успевают прокрутиться полностью.

Высокие передачи предназначены для быстрого передвижения по ровной дороге. На подъемах, при встречном ветре и в плохих дорожных условиях используются пониженные передачи – скорость велосипеда ниже, зато выше мощность и меньше энергозатраты. Зачастую используются передачи со средним соотношением звезд, например, 2 х 5 и 2 х 6.

На каждую звезду системы приходится свой диапазон на кассете. Он может «плавать», то есть одна и та же задняя передача относится к двум звездам системы сразу, но, в принципе, закономерность такая:

Что имеем для односкоростных велосипедов? Здесь всего пара шестеренок, классическое передаточное отношение 2. Соответствует средним показателям на скоростных моделях, предназначено для передвижения по асфальту, укатанным грунтам, условно приемлемо на коротких подъемах.

Увеличить скорость велосипеда-синглспида самостоятельно можно, если поставить вперед звезду большего диаметра. Для частого преодоления горок актуальнее будет увеличить размеры задней шестерни.

И напоследок о том, как нумеруются передачи. В системе звездочки располагаются в порядке убывания, на кассетах – по возрастанию. Крайние внешние шестеренки – высшие передачи, внутренние – низшие. Меньшая передняя звезда соответствует первой, в кассете – последней передаче. По числу звезд спереди и сзади определяется ступенчатость трансмиссии, для этого множим цифры:

1 х 7 = 7 передач;
3 х 7 = 21 передача;
3 х 8 = 24 передачи;
3 х 9 = 27 передач.

И так далее. Нужно ли такое количество «скоростей» на практике? Все зависит от стиля катания и области использования велосипеда

Однако важно правильно подбирать звезды – так они и цепь будут меньше подвергаться износу, а поездки будут более комфортными. И если трансмиссия позволяет с максимальной точностью подобрать передачу, то так и надо делать

Меняем звездочку на задней кассете

Набор трансмиссионных звезд заднего колеса в разы превышает передний. Стандартный набор включает восемь компонентов, а в высокоскоростных моделях (или на велике спортивного направления) их 9 или 11.

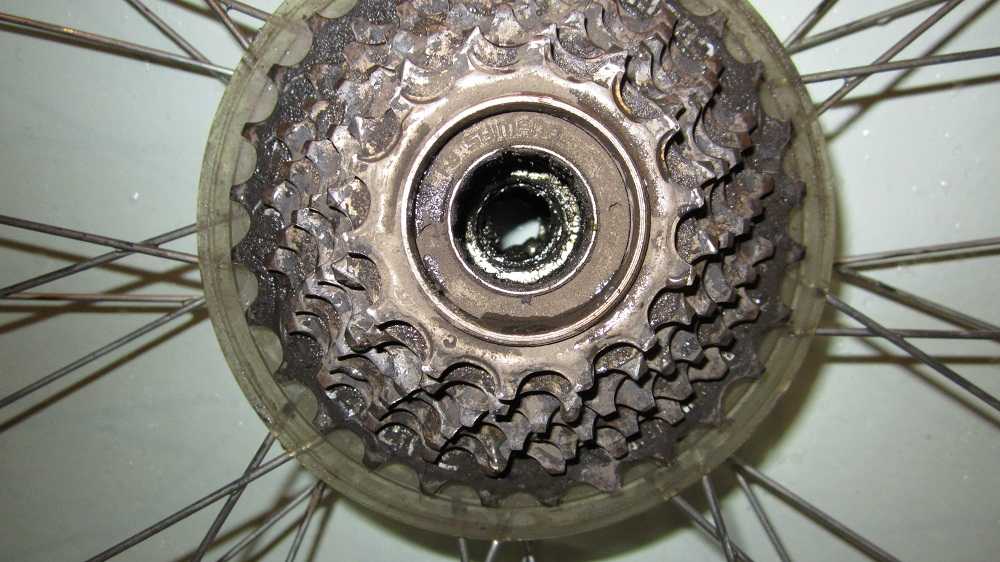

Стоит сразу упомянуть, что сзади может ставиться кассета или трещотка. Кассета – современный вариант с внутренним шлицевым креплением на ось втулки. Трещотки, как устаревший вариант, можно встретить только на бюджетном скоростном байке. В набор входит обычно 5–7 передач. Крепление внешнее, резьбовое, съемный инструмент отличается от кассетного.

Принципиальным отличием от кассеты является целостность – поменять звезду отдельно на трещотке нельзя. Тут или все сразу, или вовсе ничего. Поэтому будем рассматривать, как установить новую звездочку на кассету.

Как и при замене ведущих звезд, здесь потребуются специальные инструменты:

съемник кассеты;
цепной хлыст-фиксатор;
разводной гаечный ключ или головка;
дополнительно: гаечные ключи, выжимка цепи*.

*При снятии кассеты понадобится сначала демонтировать заднее колесо с велосипеда, а затем осевые гайки. Одновременно при замене звездочек можно и почистить цепь – для ее снятия нужна выжимка.

Последовательность работы: 1. Снять заднее колесо ключом на 15, с эксцентриковым креплением все просто – разжимаем рычаг и ослабляем фиксирующую гайку.

2. Следующим этапом будет откручивание осевых гаек. Для нее понадобится ключ на 17. Чтобы свернуть крепление с проворачивающейся оси, накидываем дополнительную гайку для фиксации оси.

3. Выкрутить подшипниковый конус и вытащить подшипник с противоположной стороны.

4. Вынуть ось с конусом и подшипником. О компонентах втулки: по необходимости можно сразу их заменить на новые.

5. Вставить съемник кассеты в шлицы.

6. Положить хлыст на самую большую (низшую) звезду. Ее будем вращать по часовой стрелке.

7. Разводным ключом или головкой вращать съемник против часовой стрелки.

Так просто можно снимать кассету в домашних условиях. Большинство современных наборов звезд разборные, можно установить одну-две новые звезды. Однако при сильных износах, когда сточена половина кассеты, менять их по отдельности не имеет смысла. Также сложности могут возникнуть, если стерлась самая большая звездочка, на которую обычно крепятся все остальные.

Можно ли демонтировать кассету без съемника и хлыста? В принципе, это можно сделать с помощью шлицевой трубки и накидного ключа. Хлыст можно сделать самостоятельно, приварив к металлической рукоятке ножа кусок старой цепи.

При замене отдельных звезд, особенно средних, разбираем кассету аккуратно, чтобы не потерять все разделительные и фиксирующие шайбочки. Все проще с кассетой на пауке – ее не надо разбирать, звезда снимается отдельно со своего крепления.

Сборка заднего трансмиссионного узла:

Поставить и зафиксировать новую звезду, собрать кассету.
С помощью съемника установить барабан на шлицевое крепление втулки. Перед закручиванием необходимо выровнять барабан, чтобы соединение не стерлось под нагрузкой. Хлыст здесь не понадобится – просто с усилием вращаем съемник по часовой стрелке.
Собрать втулку: вставить ось со стороны кассеты, затем подшипник и конус с левой стороны, зафиксировать ось гайками.
Надеть цепь и поставить заднее колесо.

Проверить работу трансмиссии и отрегулировать задний переключатель скоростей. Своевременная замена звездочек избавит от неприятных неожиданностей в поездках и позволит в целом увеличить ресурс трансмиссии велосипеда.

Звездочки для цепей

Звездочки для приводных цепей представлены профилированными колесами, которые на поверхности имеют зубья. Эти элементы изделия предназначены для зацепления с приводной цепью на момент ее эксплуатации. Особенности заключаются в нижеприведенных моментах:

Изделие отличается от стандартных зубчатых колес и шкивов. При этом отличия заметны визуально.
Форма зуба характеризуется тем, что она не предназначена для непосредственного зацепления и контакта на момент эксплуатации.
При изготовлении звездочек применяется металл, характеризующийся повышенной устойчивостью к износу.
Основной характеристикой можно назвать количество зубьев. При этом производятся однорядные и многорядные варианты исполнения.

Подобное изделие сегодня получило широкое распространение, применяется в качестве основного элемента при создании различных механизмов.

Инструменты для замены цепи и звездочек.

Стандартно набор рожковых ключей, обязательно торцовой «трещетка» с набором головок, спец. прес и брейкер (не обязательно), ножовка по металлу, возможно набор шестигранников.

Тихо в мото-операционной …

Первая процедура при смене цепи и звезд, это ослабление крепящих болтов или гаек, на задней звезде необходимо отпустить слегка гайки, затем сняв на передней звездочке защитный кожух и тросик спидометра (на некоторых моделях), включить первую передачу и торчевым ключом отпустить зажимной болт.

На некоторых моделях мотоциклов на передней звездочке установлена скобка, болта нет вовсе, скобку снимаем нежно и аккуратно, чтобы не отпрыгнула в кусты или темный угол. Если над цепью есть пластиковый или металлический кожух его нужно снять или приопустить чтобы его можно было приподнять и он не мешался при установке новой цепи, так же под этим кожухом часто скапливается много песка и пыли, лучше все это вычистить до установки новой цепи, та же ситуация и под кожухом передней звездочки.

Далее если у вас есть специальный инструмент и он уже собран.. устанавливаем его напротив клёпки, любой, или напротив заклепанной ранее клёпки и начинаем вращать ручку спец. механизма пока с обратной стороны не выпадет клёпка так, что и скрепляла звено, когда станет совсем туго вращаться ручка брейкера цепи (chain braker), добавляем рычага рожковым ключом.

расклепанная цепь мотоцикла Если спец. инструмента нет, берем ножовку по металлу и распиливаем звено цепи. Далее, если вы все же меняете только цепь, звездочки оставляете прежними, при помощи мастер линка и скобки (идет в комплекте с новой цепью) прикрепляете новую цепь к старой (если вы орудовали ножовкой, а не цепным брейкером то привязывать нужно ниткой :), далее вытаскивая старую цепь по движению звездочек (вперед т.е.) вы продеваете новую цепь на место старой, о конечном скреплении цепи смотрите ниже.

Сняв цепь полностью, отворачиваем болты и/или гайки крепившие звездочки, далее все делается в обратном порядке. Устанавливается передняя и задняя звездочки, гайки на задней звезде обжимаются крест на крест, затягиваем не до безумия, чтобы не обломать болты, поверх новых звезд продеваем новую цепь.

Если вдруг цепь оказалась длиннее положенных звеньев, спец. инструментом удаляем лишние звенья, внимательно до этого отмеряв сколько реально необходимо срезать звеньев (внимательно можно срезать лишнее!). Если спец инструмента нет, звено которое в будущем будет стыковочным можно повредить при расклепке, рекомендуется предварительно потренироваться на старой цепи, слышал что нужно орудовать зубилом и молотком, процедура отнимает немало времени, зато имея спец. инструмент можно легко расклепать и им же заклепать цепь обратно, цены на такие инструменты разные, если в вашем городе нет места где можно купить такой инструмент, вы всегда его можете приобрести в нашем онлайн мото-магазине Pride Your Bike Shop оформив заявку через форму «обратной связи».

В идеале для установке новой цепи – натяжитель цепи должен быть максимально «в начале» линейки (зеленая зона на наклейке для нек. моделей мотоциклов или выбитая линейка на маятнике мотоцикла). Цепной натяжитель – это механизм, как правило установлен в маятнике или за ним, позволяющий натягивать цепь по степени ее износа, простым поворотом гает или болтов.

И какой инструмент лучше? Для замены цепи естественно

Снятие велосипедной кассеты

Для замены велосипедной кассеты последнего поколения Shimano’s Hyperglide с храпового механизма или втулки заднего колеса понадобится два специальных приспособления и один обычный инструмент.

Цепной ключ, который важен для удерживания самой кассеты. Нужно выбрать подходящий: SR-1 для 10 звездочек, SR-2 на 11 звездочек и меньше, SR-11, HCW-16.
Съемник FR серии с 12 зацепами, ведь именно столько шлицов имеет торцевая зажимная гайка, которую можно увидеть на третьем рисунке.
Гаечный ключ на 21 мм, на замену подходит большой разводной ключ или тиски. Но предпочтителен трубчатый ключ с головкой на 21 мм.

Один из съемников FR-1 или FR-5G должен раскрутить зажимную гайку. Инструмент номер FR-5G имеет направляющую, которая делает работу по скручиванию гайки намного легче. Без направляющего штыря удерживать инструмент в зацеплении одной рукой тяжело, когда другой нужно схватить цепной ключ. Используя большой трещоточный ключ с набором головок, намного комфортнее удерживать любой съемник на месте.

Чем овальные звезды отличаются от круглых

Едва велосипеды приобрели популярность, начались эксперименты с комплектующими. Не стала исключением и форма звезд. Более сотни лет тому назад, впервые предали овальной формы звездочке. Идея хоть и была заманчивой, но с течением времени канула в небытие, и покрылась пылью. Сейчас же мода на приплюснутые шестерни стала возвращаться вновь, раскрывая новые секреты практичности в эксплуатации. Такие изделия все можно встретить на велосипедах, предназначенных для гонок. Ниже на фото предлагается пример овальной звездочки.

Эллипс, вращаясь по оси, иначе распределяет нагрузку, чем вызывает изменения в передаточном моменте. Хотя с виду может и не понятен принцип работы, но отличия от круга все же имеются, и вот некоторые из них:

В движении происходят перепады в передаточном соотношении;
Нагрузки поступают поочередно. Так, при прокручивании эллипса в горизонтальное положение, нагрузка уменьшается, в то время как при вертикальном – нарастает вновь.
Достичь высокой скорости можно быстрее, и это ощутимо при необходимости скорейшего преодоления дистанций.
На вал каретки поступают дополнительные нагрузки.

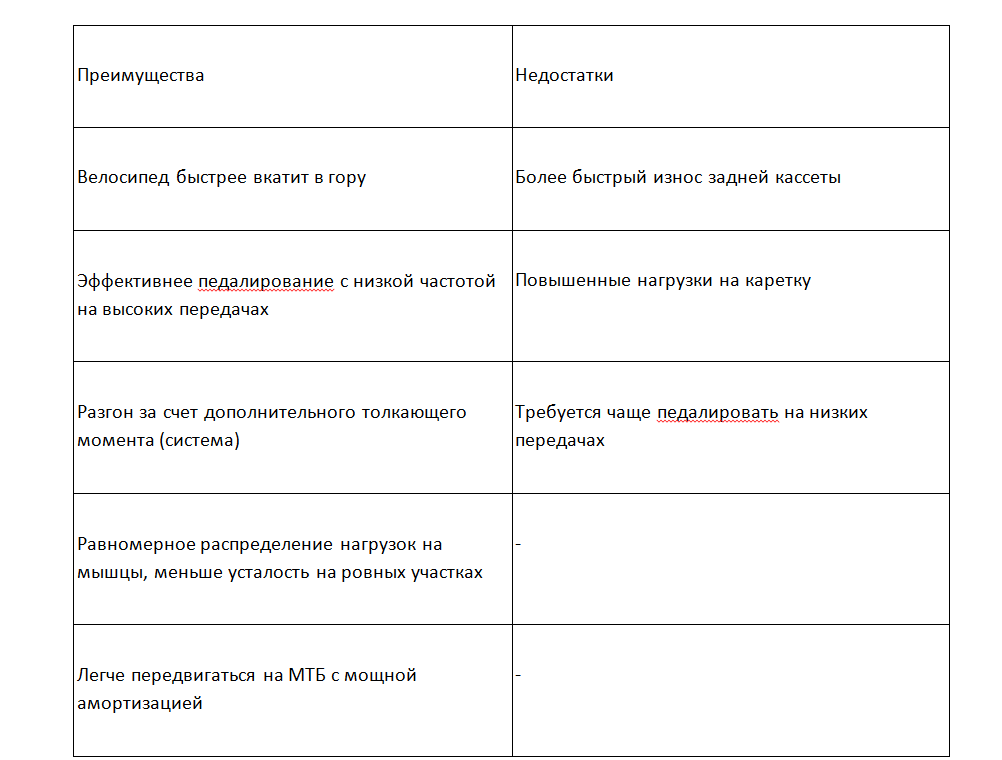

На сравнительной таблице приведены недостатки и преимущества эллипс образных звезд для велосипеда.

Как видите, отличия между овальной и круглой формами имеются

Важно понимать цель установки того или иного типа звездочки. Ведь ведомые шестерни тоже могут быть приплюснутой формы, а это сулит определенные возможности для профессиональных велосипедистов

С формами разобрались, самое время пролить свет на способы крепления.

Зачем может понадобится

Демонтаж старой кассеты необходим при полном техническом обслуживании. В этом случае разборке подлежит чуть ли не весь велосипед. Если ТО проведено недавно, снятие понадобится по следующим причинам:

Пройдите опрос

Истощение зубьев. Верхняя часть каждого зуба должна иметь трапециевидную форму. Износ никогда не бывает равномерным. Первыми выходят из строя те звездочки кассеты, которыми велосипедист чаще всего пользуется

Замена каждой звездочки на велосипеде требуется не всегда, но владельцу однозначно придется обратить внимание на их техническое состояние.
Нарушение заводской геометрии. Самая распространенная причина — попадание веток или других твердых предметов в пространство между цепью и кассетой

Народные мастера рекомендуют воспользоваться напильником, чтобы ненадолго восстановить ее работоспособность. Но этого хватит разве что для прогулки по магазинам в поиске новой кассеты.
Появление «волны» между зубьями. Это еще один популярный признак, указывающий на то, что звездочка выработана. С увеличением «волны» уменьшается ее эксплуатационный ресурс.

Также есть и другие причины, по которым требуется снятие кассеты трансмиссии велосипеда. Они будут упомянуты далее. Но прежде надо разобраться с последовательностью действий перед разборкой.

Вопросы и ответы

Какие звездочки мы производим?

Мы предлагаем нашим заказчикам возможность заказать следующие виды звездочек:

Звездочки цепных приводов;
Звездочки цепные на вал;
Приводные звездочки;
Звездочки цепного конвейера;
Звездочки цепные ведущие;
Звездочки цепные со втулкой;
Звездочки цепные без втулки;
Звездочки цепные под расточку;
Звездочки цепные однорядные;
Звездочки цепные двухрядные;
Звездочки цепные трехрядные;
Натяжные звездочки;
Изготовление нестандартных звездочек;
Изготовление звездочек на заказ.

Какие сроки производства звездочек для цепей?

Сроки на выполнения заказов на изготовление звездочек зависят от нескольких нюансов. Самый основной параметр от которого зависят сроки производства это необходимое количество изделий (объем).

На срок влияет сложность изделий. Если это нестандартные звездочки или звездочки которые требуют подбора дополнительных инструментов, то срок производства увеличиться. Каждый заказ рассчитывается в частном порядке по вашей документации с параметрами. Расчет производится в течение одного рабочего дня.

Какой материал используется?

Для изготовления цепных звездочек мы используем только качественные легированные стали. Металл приобретаем у надежных, проверенных поставщиков.

Производим дополнительную закалку звездочек для увеличения прочности.

Являемся ли мы прямыми производителями?

У нашей компании имеется свой производственный цех по выпуску готовой продукции. Цех оснащен всем необходимым оборудованием для выполнения полного всех видов работ от начала и до отправки готового изделия заказчику.

Снимаем звёзды

После того, как шатуны успешно отделились от велосипеда, вам нужно будет открутить бонки на звёздах. В зависимости от производителя ваших шатунов, они могут быть как с креплением под шестигранник с обеих сторон, под torx, или с прорезью под специальный ключ обратной стороны. У ребят из parktool есть специальный ключ для таких бонок, он идёт под индексом CNW-2 и стоит в районе $5.

Но вы спокойно сможете справиться и без него, понадобится только широкая, плоская отвёртка, чтобы совпадала с диаметром самой бонки. Главное удержать внешнюю часть бонки от проворота, пока вы крутите её внутреннюю часть.

Как обойтись без специального съемника

Чтобы техника служила, как можно дольше, рекомендуется снять и поменять износившиеся детали велосипеда, специальным инструментом. Но есть вариант, как снять элементы ведомой части трещотки без специального съемника:

Подготавливают инструменты, которые есть в любом гараже или кладовке: кернер, молоток и ключ газовый;
Кернер вставляют в две имеющиеся выемки в трещотке и аккуратно ударяют по нему молотком, в направлении часовой стрелки. Силу удара надо рассчитывать точно, чтобы не повредить подшипники, находящиеся ниже;
Трещотку снимают с помощью ключа газового, заменяют на новую. Новую трансмиссию закрепляют назад на велосипед.

Замена на велосипеде кассеты без применения съемника не рекомендуется, так как не удастся провести данную манипуляцию без повреждения трансмиссии. Велобайк придется отдавать на ремонт в мастерскую.

Замена звёздочек

При замене звёздочек нужно обратить внимание на их взаимное расположение. Наружная звезда, обычно самая большая, имеет выступающий с одной стороны небольшой штифт

Звёздочку следует расположить так, чтобы штифт находился за шатуном во избежание полного заклинивания цепи в случае её соскока и падения между наружной звёздочкой и шатуном

Наружная звезда, обычно самая большая, имеет выступающий с одной стороны небольшой штифт. Звёздочку следует расположить так, чтобы штифт находился за шатуном во избежание полного заклинивания цепи в случае её соскока и падения между наружной звёздочкой и шатуном.

Скошенные края зубцов – которые помогают переключению скоростей – либо фирменный знак или же любая другая маркировка должны быть видимы снаружи при установке звёздочки.

Установите звёздочку маркировкой наружу, тем самым правильно располагая зубцы для плавного переключения скоростей.

Повторите эти действия со всеми болтами, а затем поочерёдно затягивайте каждый болт на четверть оборота за раз до упора. Можно использовать для этого динамометрический ключ, затягивая болты до момента, обозначенного на болтах.

Установите шатун со звёздочками на ось, не забыв продеть их через цепь. Прокрутите педали и попереключайте скорости, чтобы убедиться, что всё работает правильно. Если вы изменили размер внешней звёздочки, возможно, придётся подрегулировать передний переключатель для более плавной смены скоростей.

Характерные особенности детали

Велосипедная кассета — это узел для переключения скоростей, устройство кассеты велосипеда представляет собой крепёж трансмиссионных звёзд и разделителей. Звёзды присоединяются к крепежу в убывающем порядке.

Самая малая по диаметру скоростная звезда находится в конечном ряду от втулки. Так же производится отсчет скорости передач. Поднять передачу, означает перевести цепь на большую звезду.

Обслуживание кассеты скоростного велосипеда необходимо производить систематически: заменять поврежденные звёзды, цепь или полностью узел сцепления. Кассетой также называют трещотку с аналогичным набором звёзд, но существенными отличиями.

Отличия трещотки от кассеты:

Трещотка – набор звёздочек объединенных с втулкой резьбовыми или шлицевыми закреплениями. Втулка находится снаружи, звёзды неразборные, установлены целиком.

Существенный минус трещотки – если повредился один участок звёздочки, приходится заменять весь механизм.

Кассета выполняется в виде набора звёзд соединённых с барабаном свободного хода на задней втулке. Детали узла разборные, укрепляются торцовой гайкой удерживающей зубцы, и предотвращающей свинчивание крепления на ходу байка.
