Велотрайк своими руками чертежи

Самодельный дрифт трайк

Лучше всего изготовить трехколесный велосипед самостоятельно. Конечно для этого потребуется время и не большие затраты, но оно этого стоит. Самое главное этот велосипед будет прочным и долговечным. Самодельный трайк можно изготовить из велосипеда, который не жалко пускать под пилу.

В основном используют обычные детские трехколесные велосипеды или BMX – байки для кросса. Перед тем как начать изготовление, следует разработать чертежи будущей модели.

Дрифт трайк – чертежи

Для того чтобы правильно и точно собрать всю конструкции необходимо изготовить чертеж. На чертеже нужно точно расчертить всю конструкцию велосипеда и указать примерные размеры. Внизу на рисунках показаны образцы чертежей. Конечно, его можно изготовить самостоятельно и указать свои размеры.

Как сделать велосипед для дрифтинга — подробная инструкция

После изготовления чертежей, можно приступать к изготовлению велосипеда для дрифтинга.

Пошаговая инструкция изготовления:

1. Для начала нужно подготовить основу всей конструкции. Для нее отлично подойдет любой старый трехколесный велосипед или разбитый BMX с 20 дюймовыми колесами. Понадобится только передняя часть вместе с колесом, вилкой, рулем и куском рамы с нижней трубой переднего треугольника. Подседельную трубу и верхние задние перья нужно отпилить под самое основание. А вот нижние перья нужно обязательно оставить на своем месте;
2. На нижние перья устанавливается доска или обычная фанера. Лучше всего устанавливать материал покрепче, чтобы он смог выдерживать большие нагрузки;
3. Изготовление рамы. Для этого подойдут прочные трубы диаметром 16 и 30 мм;
4. После того как рама будет готова, следует изготовить задние колеса. В качестве этих элементов можно использовать уже готовые маленькие колеса от тележек, или изготовить самостоятельно, например, вырезать из дерева. Задние колеса должны иметь следующие параметры – размер ширины и диаметра должен составлять по 2,5 дюйма. Желательно на задние колеса одеть отрезок трубы из ПВХ. С помощью этого материала, катки будут лучше скользить, и их движения будут плавными и быстрыми;
5. Для создания упора для ног можно приварить два куска трубы к перьям вилки;
6. В конце следует сделать удобное посадочное место. Для него можно использовать стул из пластика или покрышку от автомобиля.

Также для сборки всей конструкции понадобятся следующие инструменты:

1. Молоток;
2. Ножовка или болгарка;
3. Трубогиб. Он нужен во время сборки рамы, С помощью этого инструмента можно согнуть трубы в углах в виде дуг, для хорошего закрепления всей конструкции;
4. Сварочный аппарат. Этот инструмент пригодится для сваривания трубы и перьев вилки.

Где лучше купить запчасти?

В принципе для самостоятельной сборки этого велосипеда не потребуется сверхъестественных и дорогих запчастей. Все, что нужно у многих имеется дома.

Такие детали как педали или колеса, можно приобрести в магазинах велозапчастей. А вот доски и трубы, лучше всего приобретать в строительных магазинах.

Конфигурации колес

Головастик

У трехколесного велосипеда-головастика два передних колеса и одно заднее. Иногда используется рулевое управление задними колесами, хотя это увеличивает радиус поворота и может повлиять на управляемость (геометрия аналогична обычному трехколесному велосипеду, движущемуся задним ходом, но с добавленным демпфером рулевого управления).

Другой

В некоторых ранних педальных трехколесных велосипедах конца 19 века использовались два колеса, соединенные тандемом с одной стороны, и ведущее колесо большего размера с другой.

Рядный трехколесный автомобиль имеет два управляемых колеса: одно спереди, а другое посередине или сзади.

Особенности конструкции

Главная особенность велосипедов для дрифта – их уникальность, редкость, неординарность. Из-за того, что найти их в магазинах даже крупных городов – невыполнимая задача, зачастую велосипеды для дрифта сооружаются велосипедистами самостоятельно.

За основу можно взять практически любую модель трехколесного велосипеда – важно лишь соблюсти конструкцию и некоторые нюансы. А конструкция у этих велосипедов такова:. А конструкция у этих велосипедов такова:

А конструкция у этих велосипедов такова:

• Три колеса. Они имеют разный диаметр и толщину. Переднее колесо – среднего размера, около 20 дюймов в диаметре, примерно как на BMX. Задние колеса в несколько раз меньше, но их отличает большая толщина – она может превышать диаметр в два раза. В целом задние колеса по своему внешнему виду больше похожи на автомобильные, чем на велосипедные.
• Задние колеса не имеют традиционных резиновых покрышек. Они монолитны и изготавливаются гладкого, прочного и износостойкого материала – например, пластмассы специальных сортов (полипропилен). Это нужно для того, чтобы поверхность колес выдерживала продолжительное трение об асфальт при дрифте.
• Особенности дрифта предполагают также низкую посадку велосипедиста – это нужно, чтобы велосипед не перевернулся при скольжении по трассе. Располагается сидение рядом с задними колесами и может регулироваться.
• На вилке переднего колеса имеются опоры для ног – они используются в качестве дополнительного средства управления велосипедом.
• Педали – второстепенная деталь, которая зачастую вообще опускается. Необходимость в них отпадает опять же из-за особенностей стиля езды – велосипед будет ехать сам, без помощи водителя.

При самостоятельной сборке велосипеда для дрифта задние колеса обычно делаются из передних колес картов, которые обшиваются разрезанными трубами ПВХ: это снижает трение, позволяет с меньшими усилиями уходить в занос. Твердость ПВХ подбирается опытным путем и зависит от того, насколько нужно ослабить силу трения: дрифтерам-новичкам следует для начала брать мягкий материал, чтобы научиться контролировать велосипед. Однако в любом случае колеса должны быть гладкими.

Тормоза устанавливаются только на переднее колесо, если не считать самих ног водителя. Тормоз нужен не только для того, чтобы снизить скорость при спуске по трассе, но и для совершения трюков. Да, само по себе скольжение – не единственное, что можно сделать во время дрифта. Но пытаться делать трюки новичкам не следует – на большой скорости легко потерять контроль и вылететь с трассы.

Идеальный размер колесной базы – 97-115 см. При создании своего велосипеда следует придерживаться такого параметра, чтобы получить максимально эффективное устройство для скольжения по дороге.

Лучший материал рамы – алюминий. Стальные модели слишком тяжелы, карбон хрупок и дорог – учитывайте это при выборе модели для дрифта.

Взрослый велосипед 3 колесный — классификация

Складной. Он очень удобен в хранении, особенно в городских условиях, так занимает совсем немного места.

Электровелосипед. Оснащен электрическим моторчиком, поэтому он удобен для передвижения пожилых людей и людей с ограниченными возможностями.

Складной трёхколёсный электровелосипед. Это прекрасный вариант для пожилых людей, проживающих в маленьких квартирах или домах, так как такую модель не только удобно хранить, но и на нем легко ездить.

Полулежащий. В этой модели колеса и педали расположены спереди и она управляется в положении лежа. Он сочетает в себе обычный трёхколёсный и лежачий велосипед и обеспечивающие комфортную поездку. Бывают одноместные и двухместные варианты.

Лежачий трёхколёсный тандем. Имеет множество настроек, которые обеспечат максимальный комфорт езды, в том числе 24-скоростную трансмиссию для прохождения подъёмов и спусков. Он оснащен сиденьем, обеспечивающим удобную посадку.

С низкой рамой. Благодаря этому упрощается посадка на велосипед, что подойдет для людей с ограничениями опорно-двигательного аппарата и женщинам.

Двухместный для прогулок. В этой модели сиденья расположены параллельно, что позволяет вести беседу с напарником, неспешно катаясь на свежем воздухе. Педали можно крутить как одновременно обоим велосипедистам, так и по очереди.

Трехколесный тандем. Эта модель велосипеда для взрослых отличается от предыдущей тем, что в ней сиденья расположены не параллельно, а вдоль длины байка друг за другом. Управлять им можно как вместе, так и по-раздельности.

Трёхколёсный чоппер. Модели выполнены в эксклюзивном стильном варианте с изящными линиями, которые отличаются от всех двух- или трёхколёсных велосипедов. Они выглядят необычно и красиво.

Можно ли своими руками собрать велосипед трехколесный для взрослых?

На велосипедном рынке можно купить готовый набор, в который входит задний мост M2,задний мост Uk6 и комплект для трехколесного шестискоростного велосипеда с дифференциалом и без него и самостоятельно собрать трехколесный взрослый велосипед.

Эти наборы настолько универсальны, что конструкция заднего моста идеально подходит для трехколесных велосипедов с разным диаметром колес и размером рамы и можно переделать любой велосипед.

Единственное, что следует учесть — привод трехколесного велосипеда для взрослых без дифференциала, как правило, имеется только на правом колесе. Поэтому при повороте направо наблюдается небольшой крен в левую сторону. Обычно, в трехколесных велосипедах используются стандартные компоненты, кроме рамы, поэтому проблем с ремонтом и запчастями не возникает.

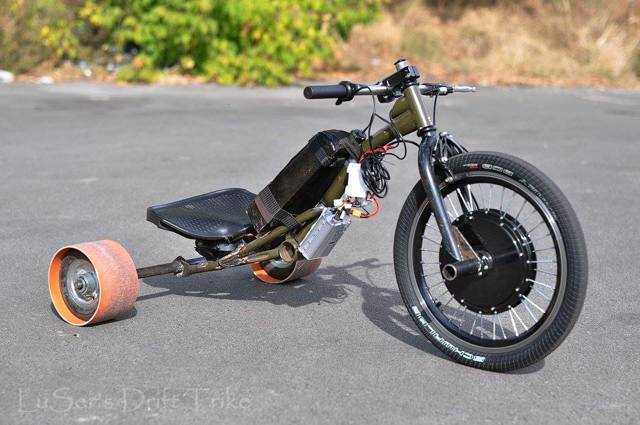

Дрифт-трайк на электротяге своими руками

Дрифт Трайк (Drift Trike)–трехколесный велосипед, создавался для дрифта (скольжения), прохождения поворотов в управляемом заносе за счет слабого сцепления с асфальтом задних колес, изготовленных из пластмассы или полиэтиленовых труб натянутых на пневматические колеса.

Как пишет Вики, Истоком дрифт трайка является Новая Зеландия спорт-движение называлось «boy racers». В 2011 году в США даже организовали American Drift Trike Association, с целью «промоушна» дрифт трайка. Drift Trike становится признанным видом спорта, к примеру компания Red Bull спонсирует «новозеланскую» команду Drift Trikes Whangarei.

• У меня же идея – создать собственный трайк, появилась после просмотра роликов на ютубе, тысячи их!
• Пытался найти готовый трайк, но ничего из этого не вышло, поэтому решил делать сам. Купил на барахолке раму
• от BMX, как резать и варить подсмотрел на ютубе (к сожалению ссылку не дам, так как это видео удалено).
• Прикинул в «фотошопе» как примерно будет выглядеть рама (слева — до обрезки, справа — после обрезки)
• Такие детали как: рама, вилка, руль, вынос, пеги, седло покупались б/у, задняя ось нашлась в металлоломе на даче.Все это сварилось в такую конструкцию:

Задние колеса с пневмошинной от обыкновенной тачки (с надписью на покрышке «NOT FOR HIGHWAY USE» и внешним диаметром 210мм), они отлично подходят для канализационной трубы диамером 200мм.

Но у канилизационной трубы есть большой минус – пластмасса хрупкая, легко лопается при наезде на камушек или при спрыгивании с невысокого бордюра.

Расход таких труб получился высоким: одна покатушка – минус один обрезок трубы. Идеально, я думаю, было бы купить трубу для большого давления, такие трубы толстостенные и

более пластичные, но такую трудно достать.

Купил мотор-колесо уже с ободом 20′ и заспицованное, отдельно в веломагазине купил камеру и покрышку. С соответствующим названием покрышки «Crazy Bob».

Неприятно удивила скорость облысения покрышки, за лето стерлась в ноль при не таком уж частом выкатывании трайка.

Контроллер для управления мотором, и предохранитель.

Аккумуляторы литийполимерные 2 шт (LiPo, суммарное напряжение 48В и емкость 10Ач) уже были, покупал их пару лет назад для своего электровелосипеда.

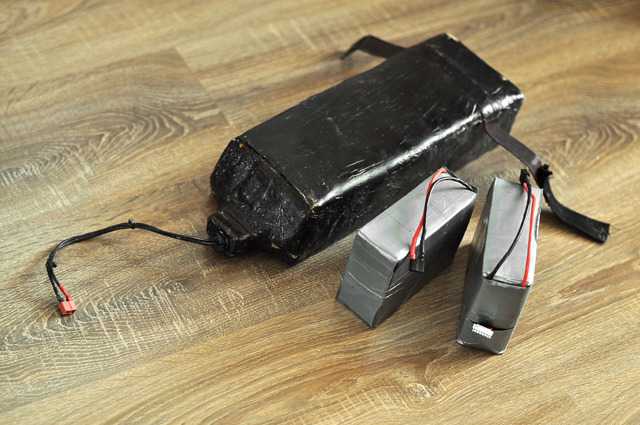

1. Бокс для аккумуляторов так же был изготовлен под электровелосипед (крепится на багажнике), делал его из стекловолокна и эпоксидной смолы.
2. Вся сборка дрифт трайка заняла около 2 месяцев.

Естественно первый выезд был самим ярким, море адреналина, визжание шин, запах паленой резины,..

• Больше фоток в Галерее.
• Больше фоток тут

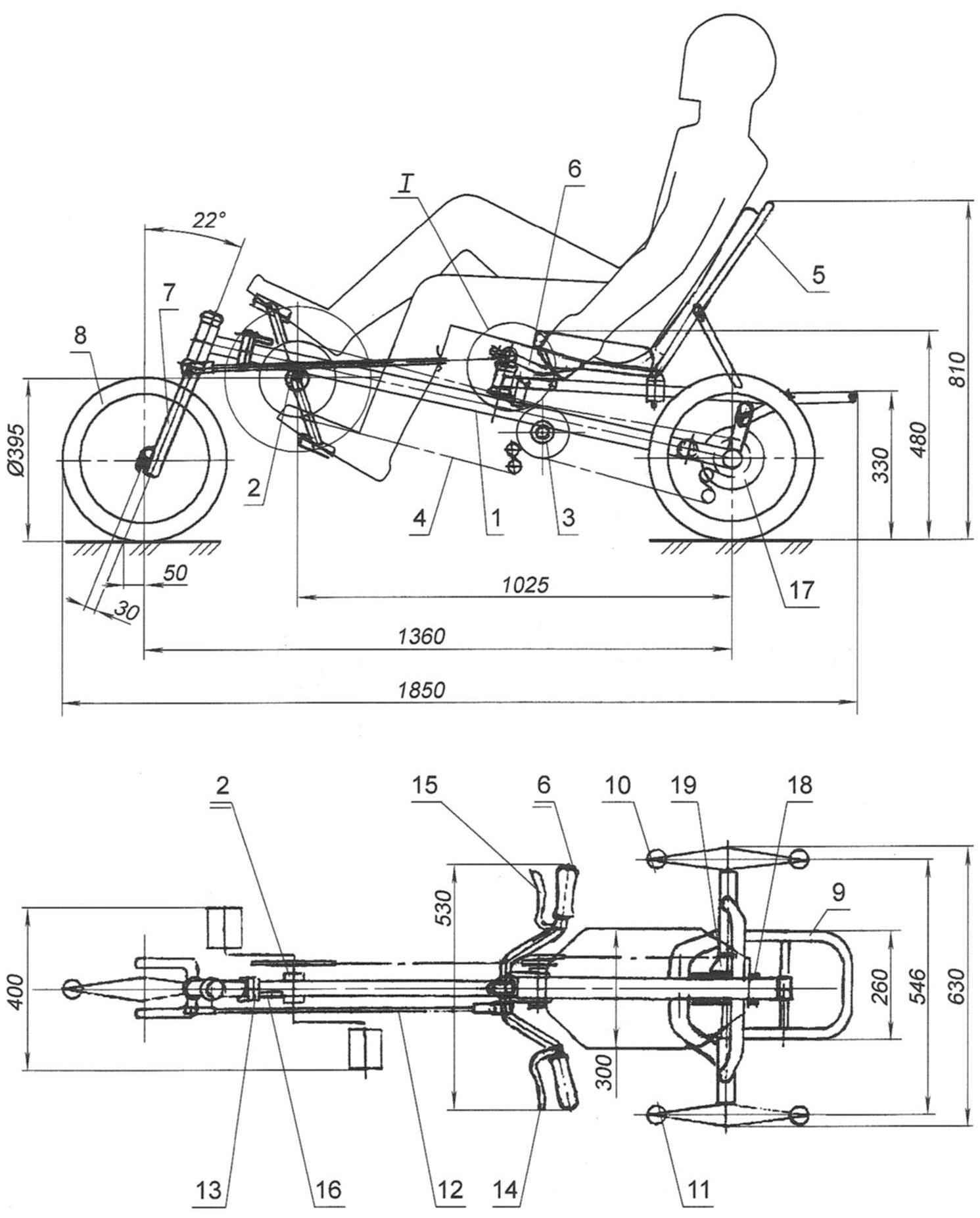

Чертежи

На чертежах необходимо прочертить все детали и рассчитать их точный размер.
Можно сделать это самостоятельно или найти в интернете готовую схему. Не избегайте просмотра нескольких десятков чертежей. Ориентируйтесь на те запчасти, которыми располагаете.

После того, как вы сделали чертеж, можно начинать собирать трайк своими руками.

Возьмите старый велосипед. Избавьтесь от трубы под сидением и верхних крыльев над задними колесами. Будьте осторожны: сделаете неправильно – придется искать новый материал для вашего средства передвижения. К нижним крыльям присоедините достаточно плотную доску. Для рамы подберите крепкие трубы диаметром сантиметра в 3. Согните их в форме дуг и скрепите их между собой. Для сборки рамы вам понадобятся специальные инструменты, в частности трубогиб и сварка.

Сиденье можно сделать из покрышки или части пластикового садового стула. Главное, чтобы вам было удобно.

Можно собрать самому и трайк с мотором, для этого воспользуйтесь мотором карта.

Покупать новые запчасти ни к чему, воспользуйтесь б/у, на качестве это практически не отразится, зато поможет сократить расходы.

И помните, катаясь в людных местах и по проезжей части, вы подвергаете риску не только себя, но и окружающих

Подходите к выбору мест для дрифта с особой осторожностью

Если вам это название пока не знакомо, давайте быстро ликвидируем досадный пробел, ведь именно этой технической новинке эксперты предсказывают скорый и оглушительный успех на рынке развлечений,активного отдыха и
. И пока устройство оправдывает ожидания. Появившись меньше 10 лет назад в Новой Зеландии, трехколесный велосипед (или, сейчас уже скорее мопед), быстро покорил США, Европу и последние пару лет набирает популярность в России. Но давайте обо всем по порядку.

Дрифт Трайки были сконструированы для скоростного спуска по крутым дорогам. С этим связаны их технические особенности: низкая посадка,разный размер
и

,
широкое устойчивое
. Интересно, что задние колеса не катятся, а скользят, за счет специальных
, что увеличивает среднюю скорость передвижения и одновременно уменьшает сцепление с дорогой, вызывая интересные эффекты скольжения а именно
, что собственно и вызывает некоторый
.

Первые модели были без движков и набирали скорость за счет естественного разгона под горку. Такие и сейчас актуальны, но только для очень крутых спусков. Педали в этих байках чаще всего служат только для упора ног, хотя в некоторых модификациях они могут выполнять свои обычные функции. В России же больший успех имели модели с моторами, т.к. с крутыми горками у нас не везде хорошо.Движки на них ставятся бензиновые или электрические.

Моторная модель, по своему совершенное творение инженеров. По сути это глубокая модернизация карта, для участия в гонках. Перед имеет что-то общее от велосипеда и мотоцикла.
могут быть мощностью до
, что позволяет развить скорость до 65 км\ч. Это в полной мере дает возможность почувствовать настоящий дрифт. Управление газом и тормозом расположено на
, что облегчает их использование.

Электрическая модель имеет сходство с перечисленными выше, то есть обладает способностью самостоятельного передвижения от электромоторов с аккумулятором.

В отличие от моторного, электрический Дрифт трайк, экологичный.

Самодельный трицикл из ИЖ Юпитер

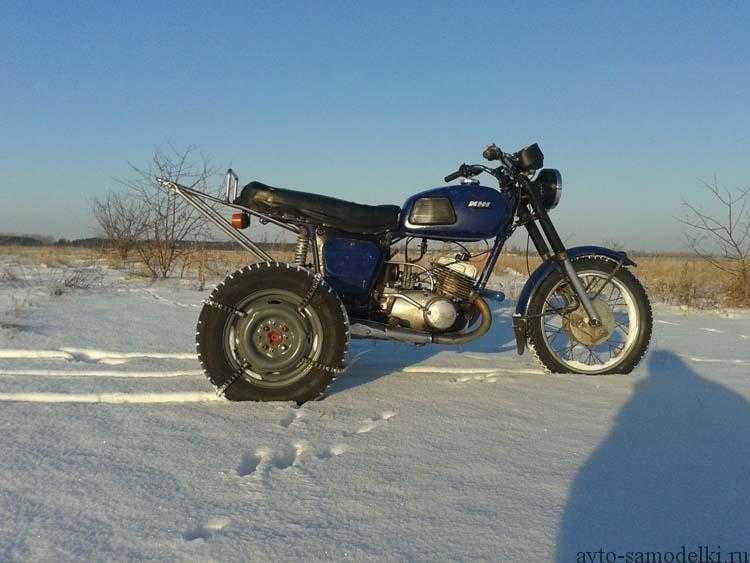

Трицикл построенный на базе мотоцикла Иж Юпитер: фото и описание самоделки, а также видео обзор конструкции трайка.

Умелец собрал своими руками самодельный трицикл, в качестве донора использован Иж Юпитер. Далее представлены фото и чертежи трайка.

Конструкция трицикла довольно проста: установлена задняя ось, крутящий момент передается по цепной передаче на ведомую звезду оси.

Задние колёса от ВАЗа.

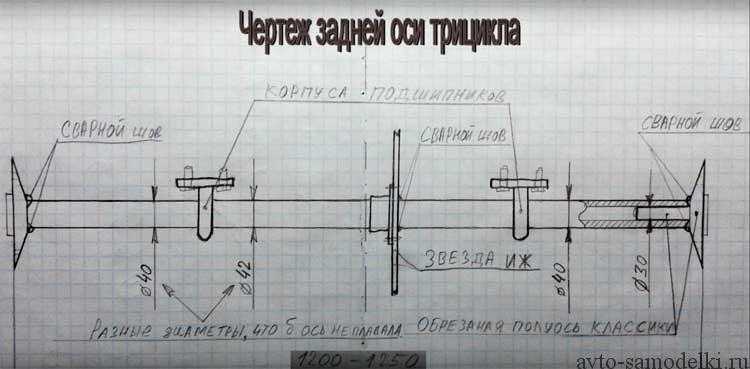

На рисунке показаны размеры задней оси трицикла.

Задняя ось сделана из толстостенной трубы с наружным диаметром 42 мм, установлены проточенные полуоси от ВАЗ.

На ось установлена звезда от мотоцикла Иж.

Рекомендуем посмотреть видео автора, где он подробно рассказывает о постройке своего самодельного трицикла.

Видео: зимний дрифт на трицикле.

Чем грозит неправильно подобранный диаметр колес велосипеда для ребенка?

Если вы подумали что все детские велосипеды отличаются только диаметром колес, то смеем вас разочаровать. В зависимости от размера колес, меняется длина и высота рамы, ширина руля и сидения

Также велосипед может быть с приставными колесиками или без, что немаловажно для маленьких деток не умеющих ездить

При выборе детского велосипеда с колесами больше чем нужно:

• ребенок все время будет тянуться к педалям, в результате чего будет натираться пятая точка и время катания уменьшиться в разы;
• как правило велосипеды побольше — тяжелее, соответственно их тяжелее переносить и разгонять;
• у ребенка все время будут напряжены руки, ведь ему придется тянуться к рулю, который установлен дальше чем нужно.

При выборе велосипеда для детей с колесами меньше чем нужно:

• малышу будет неудобно крутить педали и руль, он может касаться коленками ручек руля.
• вес ребенка будет распределяться на площадь сидения, значительно меньше чем ему нужно, соответственно это чревато неприятными ощущениями — надавливанием и натиранием пятой точки.
• ножки ребенка будут разгибаться не в полную меру и он не сможет полноценно разгоняться, ехать и наслаждаться поездкой.

Сильные и слабые стороны трициклов

Следует выделить следующие положительные стороны трициклов.

1. Существенным преимуществом, в сравнении с двухколесным аналогом, является высокая степень устойчивости. Для поездки на велосипеде или мотоцикле требуется хорошее чувство баланса, без которого не избежать падения с транспортного средства. Использование трицикла позволяет не тренировать равновесие. Транспортное средство затруднительно перевернуть даже в случае аварии.
2. Трехколесные велосипеды в сравнении с двухколесными распространенными аналогами обладают ещё одним преимуществом. В трициклах создается полулежащее расположение райдера, что обеспечивает более эффективное педалирование.
3. Большинство отмечают нестандартный дизайн трициклов.
4. Модели трехколесных транспортных средств обладают низкой рамой, тем самым сама посадка становится значительно легче.
5. На трицикле можно спокойно ехать с низкой скоростью, не боясь упасть. При остановке нижние конечности спокойно касаются земли, физическая нагрузка на позвоночный столб значительно слабее.
6. Разницы при техническом обслуживании и ремонтных работах нет. Для трицикла используются те же самые компоненты, как и для двухколесных байков.
7. Рынок готов предложить покупателю около 50 моделей трехколесных велосипедов, каждый сможет найти себе подходящий вариант. Райдеру рекомендуют подбирать байк в зависимости от телосложения и финансовых возможностей.

К отрицательным моментам следует отнести следующее.

1. Вертикальный трицикл обладает низкой устойчивостью при повороте, на высокой скорости может опрокинуться.
2. Приобрести трехколесное транспортное средство труднее, придется потратить больше сил на поиск магазина.
3. Данная разновидность велосипеда обладает низкими показателями скорости и маневренности.
4. Следует быть особенно осторожным на лежачем велосипеде на дорогах, из-за низкой посадки водитель может не увидеть трицикл.

Велосипед с тремя колесами – специфичный транспорт, имеющий узкую область использования. Больше всего подойдет людям с ограниченными физическими возможностями или для перевозки грузов.

Велосипеды для дрифта и их отличия

Конструкция велосипедов для дрифтинга состоит из трех колес и из низкого сидения. Хоть она и похожа на конструкцию велосипеда, который всем знаком из далекого детства, но езда на таком велосипеде очень опасная и требует большого опыта.

Можно выделить основные отличия этих велосипедов:

• Необычная конструкция;
• Наличие трех колес;
• Низкая посадка сидения;
• Использование только для дрифта – контролируемого заноса.

Особенности конструкции

Основная особенность этого транспортного средства заключается в его уникальности. Его очень часто придумывают и изготавливают сами любители.

Особенности велосипедов для дрифтинга:

Переднее колесо имеет небольшие размеры. В отличие от обычных велосипедов, переднее колесо у этого средства среднее. Его диаметр сотавляет примерно 20 дюймов. Оно такое же, как на моделях BMX для триала;
Задние колеса в шесть раз меньше переднего. Размер их ширины может превышать диаметр максимум в два раза

Важно то, что они выполнены из твердого и гладкого материала. Стоит учесть, что на задние катки не одеваются резиновые покрышки;
Низкое сидение

У этих велосипедов очень занижена посадка сидения. Гонщик может сам регулировать и устанавливать наиболее удобное положение места для посадки. В самодельном велосипеде в качестве сидения можно использовать обычную автомобильную покрышку;
В качестве опоры для ног можно использовать специальную опору, которая устанавливается на передней вилке около оси переднего колеса. Эта опору можно использовать также для управления велосипедом во время движения.

Педали не нужны

Мало кто видел трехколесный велосипед на дороге, поэтому многие и понятия не имеют, как он выглядит и тем более как он движется. Стоит отметить, что педали на этот транспортном средстве абсолютно не нужны и являются лишним элементом конструкции. Весь смысл дрифтинга, заключается в спусках с горок.

А для подъема лучше всего использовать помощь автомобиля. Для этого нужно просто зацепить велосипед с помощью троса сзади автомобиля. Если крутить педали на дрифт трайке, то можно разогнаться максимум до 25 км/ч. Это очень маленькая скорость.

Для того чтобы совершать захватывающие трюки на трехколесном трайке нужно разгоняться до 60 км/ч. Многие велосипедисты на специальной трассе для дрифта на этом велосипеде проделывают своеобразные движения в виде змеек, или заваливаются на бок. Это конечно опасно, но оно стоит того.

Дрифт-машины с двигателем

Конечно велосипеды для дрифтинга дорогие, и их может позволить себе не каждый. Поэтому их очень мало, так как их стараются изготовить самостоятельно.

Машину для дрифта под названием Big Wheel Drift Trike изготавливает американская фирма под названием SFD Industries. Эта фирма в основном специализируется на производстве запчастей для велосипедов.

Конструктивные особенности машины для дрифта:

• Двигатель. Компактный бензиновый мотор. Его мощность составляет 6,5 л.с;
• Переднее колесо. Размер переднего колеса составляет 26 дюмов;
• Задние колеса. Они очень маленькие. Размер диаметра каждого колеса составляет 3,5 дюйма. Помимо этого, они одеты в специальные сменные пластиковые трубки. Это нужно для того, чтобы катки не стирались при скольжении.

Также стоит отметить, что стоимость очень высокая. Средняя цена трайка вместе с двигателем может достигать до 2000 долларов. Если доплатить еще 200 долларов, то можно приобрести велотрайк с более мощным мотором. А при доплате еще в 200 долларов, то в нем сменят полностью всю дроссельную систему.

Отношение закона к причуде

Трайк для дрифтинга в законодательстве России относится к обычным велосипедам. В правилах дорожного движения не устанавливаются различия между трехколесными и двухколесными велосипедами. Поэтому это транспортное средство не нужно регистрировать. Что касается прав на вождение, они тоже не нужны.

Однако это очень опасное занятие и зачастую оно может приводить к серьезным проблемам. Многие любители экстрима, гоняя на этих велосипедах, очень часто выезжают на проезжую часть, тем самым они создают проблемы для движения транспорта. Иногда эти гонки могут привести к серьезным дорожно-транспортным происшествиям. В то время как профессиональные спортсмены, для дрифтинга на этих велосипедах, выбирают закрытые асфальтовые трассы.

Первый свалом

Когда трайк готов, хочется получить от него максимальное удовольствие. Как бы вам ни было невтерпёж прокатиться, представьте, что может произойти при въезде на нём в выбоину. Всегда при вскакивании в яму дрифт байк переворачивается. Без экипировки при падении на высокой скорости ездок стирается об асфальт, как ластик. Безопасно дрифтить на велосипеде можно лишь по знакомой дороге и в мотоциклетной защите.

Надо предупредить, что остаться незамеченным на диковинной штуке вам не удастся. Кто-то будет скромно засматриваться, некоторые будут похвально кричать, некто будет смеяться и крутить пальцем у виска. Катайтесь и будьте в центре внимания!
