Lexus gx 460, снятие шторки безопасности инструкция онлайн

Техническое обслуживание и ремонт

Своевременный плановый осмотр автомобиля обеспечит правильную работу и продлит срок службы. Сервисное обслуживание внедорожника производится через равные промежутки времени. Японская компания устанавливает периодичность не менее 1 раза в год. Агрегаты и системы проходят проверку через каждые 10 тыс. км.

Осуществлять сервис по мануалу Тойота Прадо 150 должны авторизованные ремонтные мастерские, поскольку модель требует применения специальных инструментов, наличия соответствующих знаний и опыта.

Эксплуатация на трудных маршрутах требует частой проверки, чистки от засоров, замены основных компонентов двигателя.

Неисправности в машине сопровождаются характерными признаками. Снижение мощности, посторонние звуки при движении, утечка жидкостей сигнализируют о неполадках в работе оборудования. Немедленное обращение за помощью к специалистам, изучение руководства по ремонту Прадо 150 сохранят жизнь водителю и пассажирам.

Стоит ли платить за КДСС на Прадо 150?

Впервые система появилось в 2004, за эти годы нареканий со стороны владельцев не вызывало. Чтобы KDSS на Prado 150 работала без сбоев, достаточно раз в 60-80 тыс. км проводить обслуживание. Оно заключается в смене жидкости, проверке сбалансированности давления. Делать это необходимо в дилерских сервисных центрах, только там есть специальный инструмент.

Если сравнивать комплектации «Комфорт» и «Элеганс», (в последней присутствует кинетическая стабилизация), то разница в цене составит около двухсот тысяч рублей. На первый взгляд сумма ощутимая, но кроме КДСС на Прадо 150 в версии «Элеганс» присутствует множество других полезных опций. Это камера заднего вида, парктроник, фары с ксеноном, индикатор дождя, электрорегулировки сидений вместе с подогревом. Получается, что разница в стоимости оправдана.

Механическая защита от угона для Prado 150: принцип работы

Бюджетным способом защитить Прадо 150 от угона станет установка противоугонных замков механического типа. Блокираторы изготавливают из высокопрочных сплавов, что исключает возможность их распила.

Элементы, на которые устанавливают защиту:

Двери. Такой замок представляет собой штыри. Они вмонтированы во все автомобильные двери. Блокировка открывания производится нажатием кнопки на отдельном пульте. У замка есть большой минус – злоумышленники легко могут проникнуть в салон через окно.
Руль. Блокиратор-муфта крепится на вал рулевой колонки в районе педалей. Вращению руля препятствует специальный клин с замком, вставляемый в несъемную муфту. Начинающего вора такая защита, может, и отпугнет, профессионал же без труда сможет вскрыть замок блокиратора отмычками.
Коробка передач. Защита подойдет для машин с МКПП, т. к. принцип работы прибора заключается в блокировке селектора переключения скоростей. С автоматической коробкой защита не столь эффективна. Рычаг действительно заблокируется, но сам блок КПП останется без защиты. Угонщик сможет вручную перевести коробку в режим DRIVE.

Все эти средства осложнят злоумышленникам задачу, но по отдельности не смогут долго сопротивляться взлому. Установку механических противоугонных систем для Тойота Прадо рекомендуется проводить в комплексе, это обеспечит сохранность авто.

Полезные «фишки» при подключении Pandora 3910 на Toyota Land Cruiser Prado 150

Пандора 3910 может показывать количество топлива в баке. Для этого необходимо подключиться коричневым/чёрным (X9-9) проводом от сигнализации к чёрному проводу на панели приборов. В настройках Alam Studio указать, что коричневый/чёрный провод (INP 4) используется для контроля топлива.

Учтите, что для определения топлива по аналогу версия платы сигнализации должна быть не ниже v 2.00, а версия прошивки базового блока должна быть не ниже 7.72.

Коричневый/чёрный подключаем к чёрному на панели приборов

Пункт 3.3.1 ставим в значение «разрешено»

Для определения системой текущего уровня топлива необходимо произвести калибровку, согласно инструкции, которую можно скачать с сайта Alarmtrade.

Провод от кнопки отпирания заднего стекла можно использовать как «валидатор», чтобы попасть в салон авто без брелков, телефона и ключей. Например, на пляже, когда всё оставлено в автомобиле.

Кнопка отпирания заднего стекла (зелёный)

Замена резинок стеклоочистителей на Тойота Прадо 150

У стеклоочистителя из-за частого использования довольно быстро изнашиваются резинки. Замену скребка можно провести своими руками. Процедура состоит из нескольких действий.

Для того чтобы снять щетку:

Переведите замок зажигания в режим ON и включите выключатель заднего дворника. Моторчик стеклоочистителя не будет работать, пока стекло либо багажная дверь открыта.
Когда дворник перейдет в удобное для снятия вертикальное положение (27-390), выключите зажигание.
Приподнимите рычажок дворника, убедившись, что ему не мешает дверной спойлер.
Аккуратно поднимите щетку до щелчка для расцепления захвата.

Чтобы снять щетку заднего дворника Прадо 150 с рычага (см. видео), потяните ее влево.

Для снятия резинового скребка приподнимите и вытяните его за выступающий конец. Во избежание поломки захвата и опорных пластин не тяните за стеклоочиститель слишком сильно. Уберите со щетки опорные пластины.

Чтобы вставить новую резинку:

Поставьте опорные пластины

Важно соблюдать их правильное положение при установке.
Из переднего конца щетки проденьте резинку по направлению к другому концу с помощью второго захвата.
Протолкните скребок через захват, чтобы конец резинки выступал за заглушку.. На последнем этапе передвиньте скребок к переднему концу захвата

На последнем этапе передвиньте скребок к переднему концу захвата.

В процессе замены заднего дворника на ТЛК Прадо 150 (см. видео) будьте осторожны и не применяйте излишней силы, чтобы не сломать захват.

Ходовая и рулевое управление

В общих чертах подвеска внедорожника создана для России. Все замены и ресурсы вписываются с предложенные регламентом сроки. Но есть нюансы, которые стоит обсудить.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Пневмоподвеска

В остальном ни подвеска, ни рулевое управление владельцев не озадачивает. Рычаги и амортизаторы спокойно проезжают по 150-200 ткм, если не злоупотреблять преодолением рельефа на неадекватных скоростях. Даже втулки стабилизатора держатся по 120-140 ткм

Если сама неисправность устранена, но коды ошибок сохраняются на экране бортового компьютера, а простой сброс клеммы с АКБ не помогает, тогда приходится использовать возможности программного обеспечения.

Общее руководство

Инструкция по эксплуатации Тойота Ленд Крузер Прадо 150 рекомендует использовать оригинальные запчасти производителя. Покупка деталей низкого качества может стать причиной нанесения вреда здоровью пассажиров. В таком случае владельцы не имеют права предъявлять претензии производителю.

В Прадо 150 внедрено электронное оборудование, отвечающее требованиям современных автолюбителей. Для организации связи в машине устанавливают передатчики. Назначение этого оборудования — от банального прослушивания радио до настройки охранной системы автомобиля. При эксплуатации Тойота Прадо 150 следует помнить, что передатчик влияет на работу электронных устройств, внедренных во внедорожник. Рекомендации по установке передатчиков дает сам производитель либо специалисты СТО.

Руководство обращает внимание на процесс утилизации внедорожника. Перед сдачей автомобиля извлекают подушки безопасности и их узлы

Вещества, содержащиеся в системе SRS, взрыво- и пожароопасны.

Обозначение кнопок прадо 150

Переключатели (автомобили с левым рулем)

Переключатели электропривода стеклоподъемников . . . . . стр. 219

Переключатель блокировки двери . . . . . . . . . . . . . . . . . . . . . . стр. 149

Переключатель блокировки окон . . . . . . . . . . . . . . . . . . . . . . . стр. 219

Кнопки памяти положений водителя

Одометр/маршрутный счетчик и кнопка обнуления маршрутного счетчика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 114, 117

Регулятор подсветки блока приборов . . . . . . . . . . . . . . . . . . . стр. 114

Переключатель очистителей фар

Ручной регулятор высоты света фар

Регуляторы наружных зеркал заднего вида . . . . . . . . . . . . . . стр. 216

Переключатели управления подсветкой салона

Переключатель повышения холостых оборотов для работы отопителя

Выключатель обогрева рулевого колеса

Переключатель датчика помощи при парковке Toyota

Land Cruiser Prado — надежный автомобиль, у которого много поклонников. Но не всем владельцам известны дополнительные функции управления. Некоторые не знают, для чего нужна кнопка 2nd strt на прадо. В мануале она называется «зимний режим».

Мультимедиа и навигация

Навигация помогает водителю добраться до указанного пункта назначения. Карта и данные местности, передаваемые со спутника, встроены в систему автомобиля. Движение по заданной траектории сопровождается голосовыми сообщениями. В них содержится информация о направлении, ближайших поворотах, расстоянии до них. Водитель не отвлекается от дороги, что снижает риск возникновения аварийных ситуаций.

Навигационные данные иногда не соответствуют реальности и не содержат объектов, до которых пытается добраться водитель. Тогда в качестве пункта назначения выбирается ближайшее здание или перекресток.

Использование навигации в автомобиле не является обязательным условием. Водитель выбирает подходящий путь с учетом собственных знаний.

Мультимедийная система предназначена для воспроизведения компакт-дисков и прослушивания радио. Она позволяет производить настройку, выбирать параметры для комфортного использования. Подключение гаджетов, flash-носителей производится посредством встроенных USB-портов.

Общее руководство

Вещества, содержащиеся в системе SRS, взрыво- и пожароопасны.

Вождение по бездорожью

Преодоление сложных местностей предполагает увеличенную нагрузку на системы и оборудование автомобиля. Чем чаще транспорт оказывается в условиях бездорожья, тем чаще требуется производить проверку состояния джипа.

Руководство по вождению в условиях бездорожья Прадо 150 рекомендует прочно закреплять предметы и багаж, иначе при перемещении они нанесут травму пассажирам.

Вождение в условиях плохой проходимости увеличивает вероятность попадания в экстремальные ситуации

Жизненно важно подготовиться к любому повороту событий. Длительные дистанции не рекомендуется преодолевать в одиночку

Решить возникшую проблему проще и быстрее совместными усилиями.

Плавное, осторожное нажатие педалей предотвратит застревание автомобиля. Управление в экстремальных условиях требует постепенного ускорения либо сброса скорости движения

Поскольку авто японской компании предназначен для езды по бездорожью, в джип внедрены системы улучшения управления. Они повышают безопасность и комфорт при прохождении неровностей.

Перед сложной, длительной поездкой водителю рекомендуется внимательно изучить руководство по внедорожному вождению Прадо 150.

Монтажный блок

Никакая современная машина не обходится без монтажного блока. Его расположение — внутри салона. Этот прибор представляет собой плату, на которой прикреплены предохранительные элементы. Его строение дает без труда заменить компонент в случае неисправности.

Как и в основном блоке, схема предохранителей Прадо 150 прикреплена на крышку, а также зафиксирована в документах, в которых подробно описывается номер, название, назначение в следующем виде:

FUEL HTR*1	25 А	Предохранитель на Прадо 150 с двигателем на дизеле, , отвечающий за подогрев топлива
19	A/C COMP	10 А	Защищает кондиционеры от перегрузки
23, 24	H-LP RH-HI, H-LP LH-HI	15 А	Предохраняет фары дальнего света
28	ST	30 A*3 (бензин)
Защищает работу стартера
31	TURN&HAZ	15 A	Ответственный за передачу прицепного, поворотного и приборного сигналов
34	FUEL PMP*5	15 А	Регулирует работу топливного насоса
38	GLOW*4	80 A	Организует работу свечей подогрева
50	TOWING BRK	30 A	Отвечает за корректную буксировку
59	WSH RR	15 А	Обеспечивает работу омывателя заднего стекла
60, 61, 62	SPARE	—	Запасные места

Номер	Название	Сила тока	Функция
1	P/OUTLET	15 А	Предохранитель прикуривателя Прадо 150, а также, электрическая розетка
12	FOG FR	15 А	Отвечает за работу противотуманных фар
14	А/С	7,5 А	Регулирует то, как работают кондиционеры
18	IG1	7,5 A	Обеспечивает функционирование поворотных указателей, фонарей прицепа, ALT, переключателя C/C, VSC
20	S/HTR FR	20 A	Ответственен за обогрев сидений
26	S/ROOF	25 A	Предохраняет открытие, закрытие люка крыши
27	WIP	30 A	Отвечает за очистку, омывку ветрового стекла
29	COOLING	10 А	Защищает систему охлаждения в барном отсеке между водительским и передним пассажирским сиденьями (дополнительная опция)
31	GAUGE	7,5 А	Регулирует работу приборов салона

Общее число деталей монтажного блока — 33.

Техническое обслуживание и ремонт

Ремонт заднего дворника

Случается, что при работе стеклоочистителя на Тойоте возникает закись моторчика. Ее можно исправить самостоятельно путем очистки механизм жидкостью WD-40. Для этого оттяните резинку и обработайте закисший вал аэрозолем. Включите дворник и дайте ему поработать, помогая руками при необходимости. После обработки смажьте детали силиконовой смазкой.

Если процедура не помогла, значит, моторчик требует более глубокой очистки. В этом случае потребуется разбор механизма. Снимите обшивку багажной двери и при помощи струбцины открутите шайбу стеклоочистителя. Снимите поводок и крышку моторчика. Вытащите шток с приваренной к нему шестеренкой из втулки электромотора. Тщательно очистите, зашкурьте и смажьте все элементы. Соберите механизм в обратном порядке.

Также дворник Land Cruiser может перестать включаться по следующим причинам:

неисправность контроллера (располагается за автомагнитолой);
повреждение реле (находится под обшивкой багажной двери);
поломка рулевого переключателя;
неисправность проводки.

Чтобы найти точную причину поломки, потребуется снять обшивку багажной двери и отыскать реле. Стеклоочиститель сзади управляется через минус. Если этот показатель постоянен, значит, неисправен контроллер. В случае нормальной работы блока управления понадобится процедура прозванивания проводки и диагностики переключателя.

Поперечины и автобоксы для рейлингов

Рекомендуем сразу укомплектовать свои новые рейлинги на Вашу Тойоту Прадо 150 поперечинами и автобоксом, тем более, что стоимость доставки может быть существенно снижена за счет отправки единого комплексного заказа. Наши менеджеры подберут для Вас наиболее выгодный вариант под Ваши требованиям с точки зрения функциональности, цены и стоимости доставки. Несмотря на простоту подбора, есть несколько нюансов, которые надо учесть при выборе. Так, поперечины под автобокс надо брать с аэро-профилем и с высоким просветом до крыши машины, автобоксы отличаются по открыванию, размерам и полезному объему, а при доставке надо учесть габариты товаров, так как не все пункты выдачи принимают такие негабаритные изделия. Мы с удовольствием поможем Вам сделать оптимальный выбор!

Prado Колдуем мультируль 1GR-FE Toyota Land Cruiser

Номер партийный переключателей:

Стоят там зеленые светодиоды. Если есть желание, то можно и перепаять.

Итак, сам процесс:

Снизы, справа и слева открчиваем три болта и разбираме кожух рулевой колонки на две части.

Снимаем заглушки круих-контроля и при помощи Т30 откручиваем два болта подушки безопасности. Справа и слева.

Теперь лезем под капот и отключаем от аккумулятора минус и ждем с минуту. После чего с клемы подушки снимаем черную и оранжевую клеммы. Предварительно отщелкиваем фиксаторы.

Отсоединяем разьем круиз контроля.

И аккуратненько вырезаем под кнопки..

Устанавливаем клавиши на место и прикручиваем болтом. Подключаем разьемы. И собираем подушку. Пока не будем подключать клемму аккумулятора.

Так выглядит разьем под рулевой колонкой. Их не хватит, тут как раз и пригодится разьем круиз-контроля. И колдуем жгут.

Вот распиновка разьема внутри подушки.

Что и копируем под колонкой.

Двенадцать вольт можно снять с магнитолы.

Отправляемся к магнитоле.

Все это дело соединяем под рулем, прихватываем проводку пластиковым жгутом, все собираем. и получаем управление магнитолой с кнопками на руле!

Где купить? Напиши сайт, Плизззззззззззззззззззззззззз!

ох, я бы попробовал сам сделать, но боюсь что-то не так получится. Руки не из того места растут, к сожелению

Ремонт ограничителей дверей

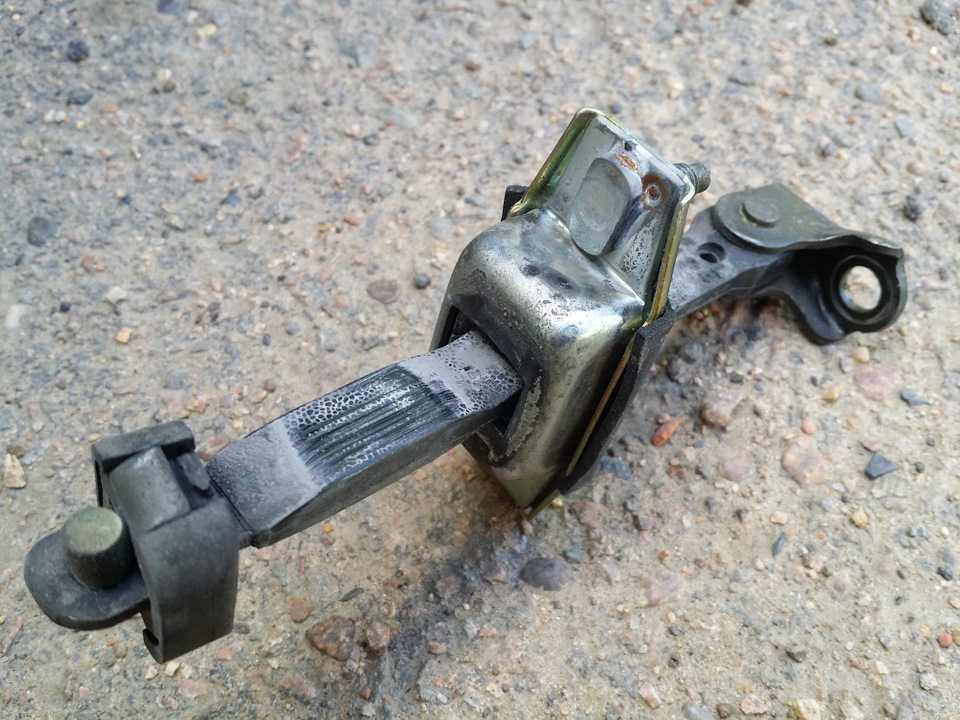

Уставшие от времени ограничители не фиксировали двери ни в одном из положений.На сайте ПЛАСТИК-АВТО был заказан ремкомплект на 4 двери:

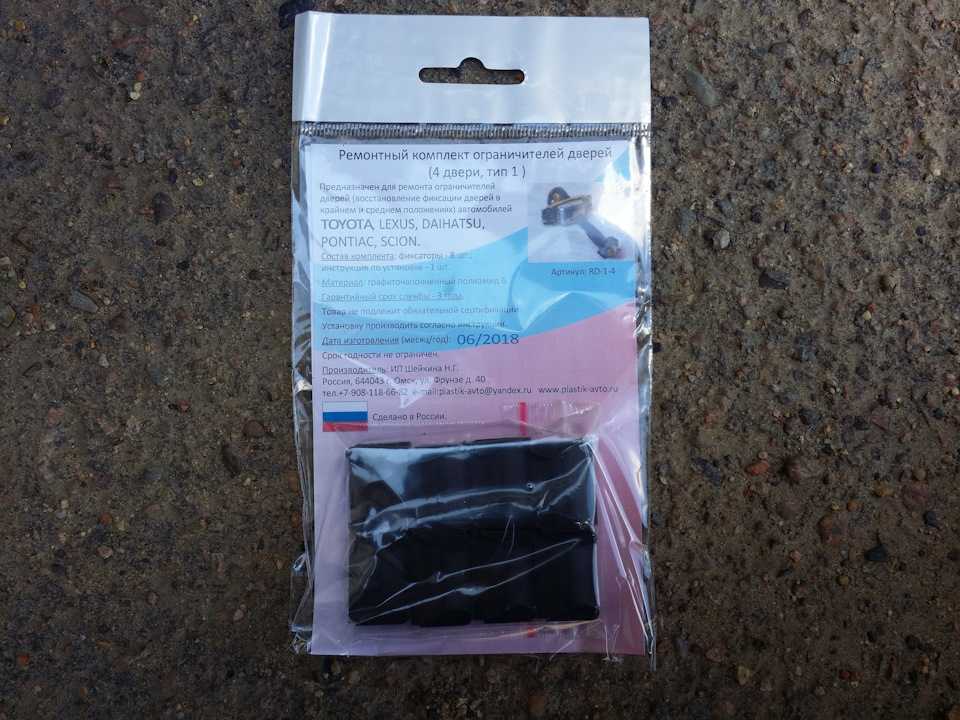

Пришел пакетик с втулками на 4 двери

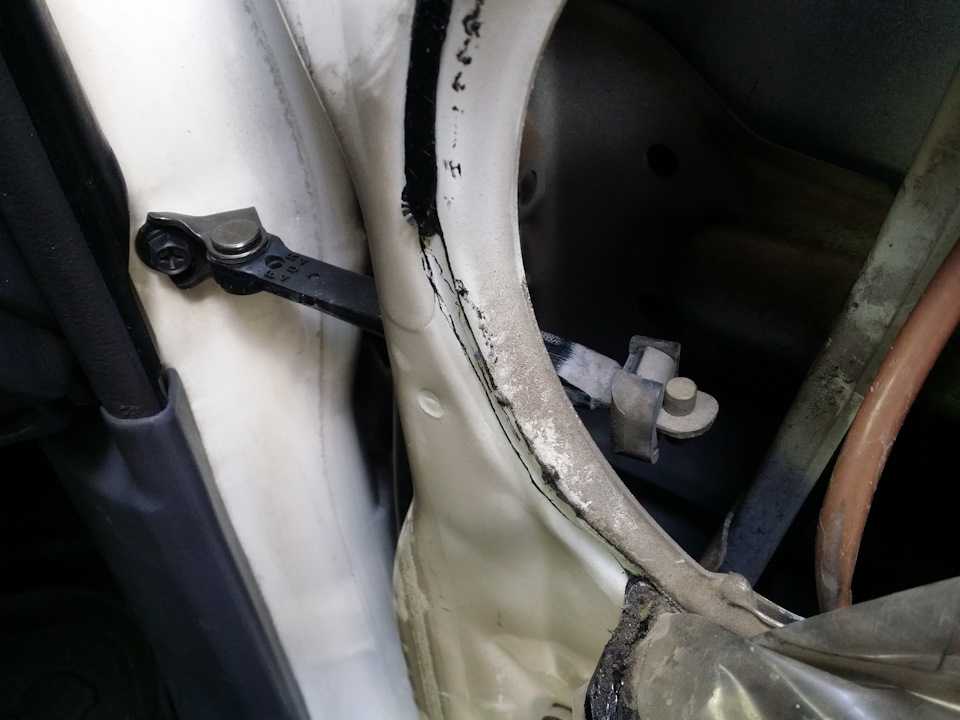

Чтобы извлечь ограничитель нужно снять дверной динамик и из отверстия вытянуть ограничитель

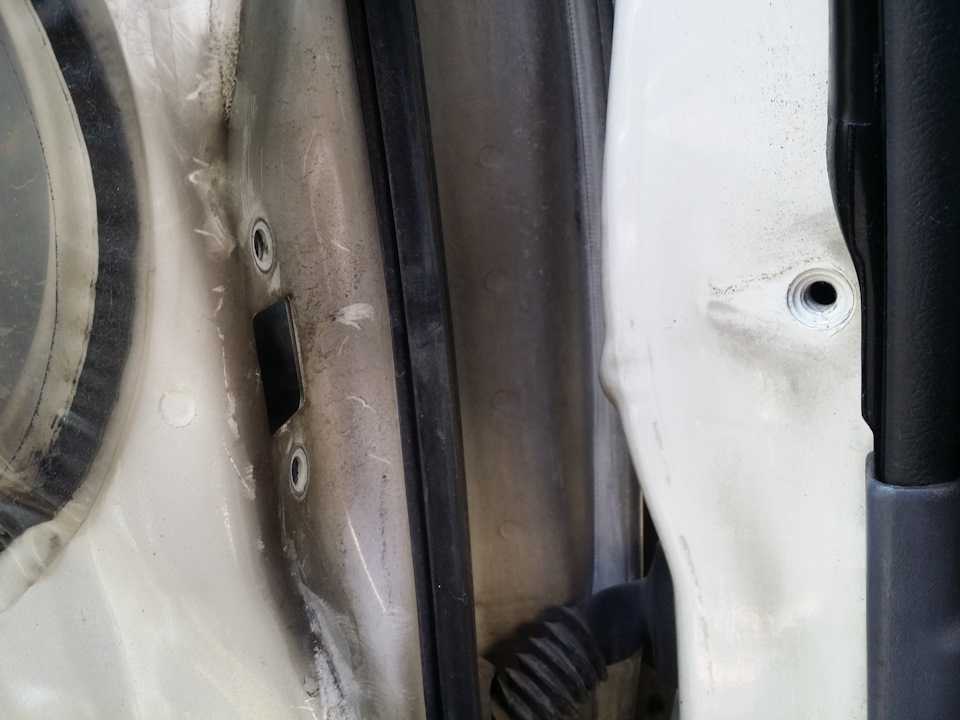

Ограничитель крепится к двери и стойке кузова 3 болтами на 10

Корпус ограничителя запаян по краям очень надежно — здесь либо стачивать болгаркой, либо разжать пластину по середине.

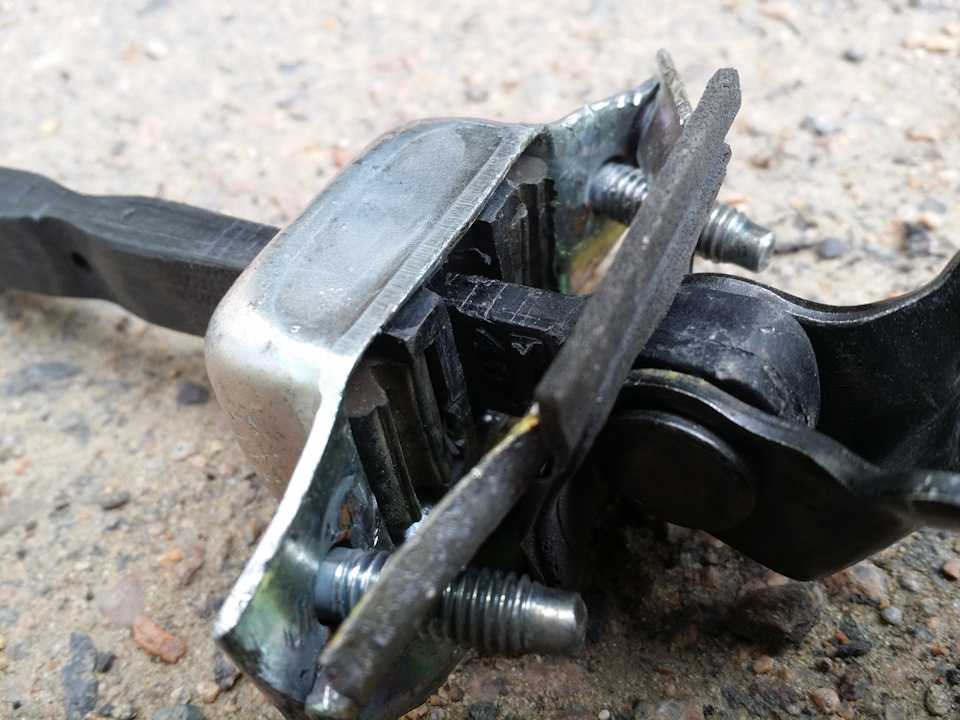

Под вскрытым корпусом видно две пластиковые втулки и две резинки. Для замены нужно все извлечь, заменить втулки из ремкомплекта и собрать все обратно. После этого сам корпус нужно привести в первоначальный вид.

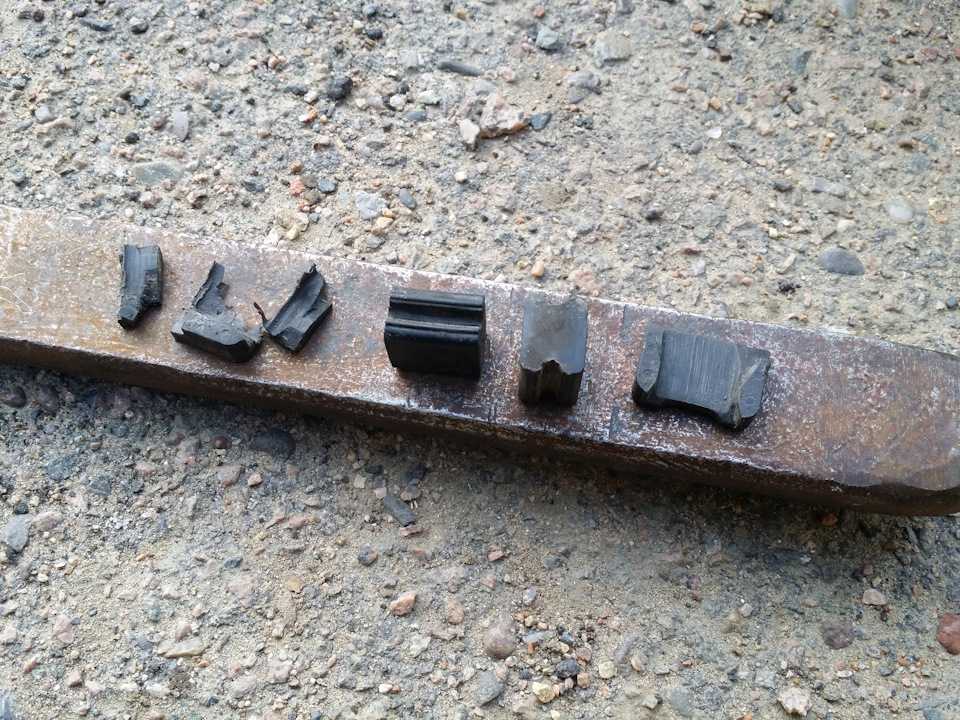

Извлеченные потроха ограничителя: на фото видно обломки одной из втулок

Новые втулки из ремкомплекта

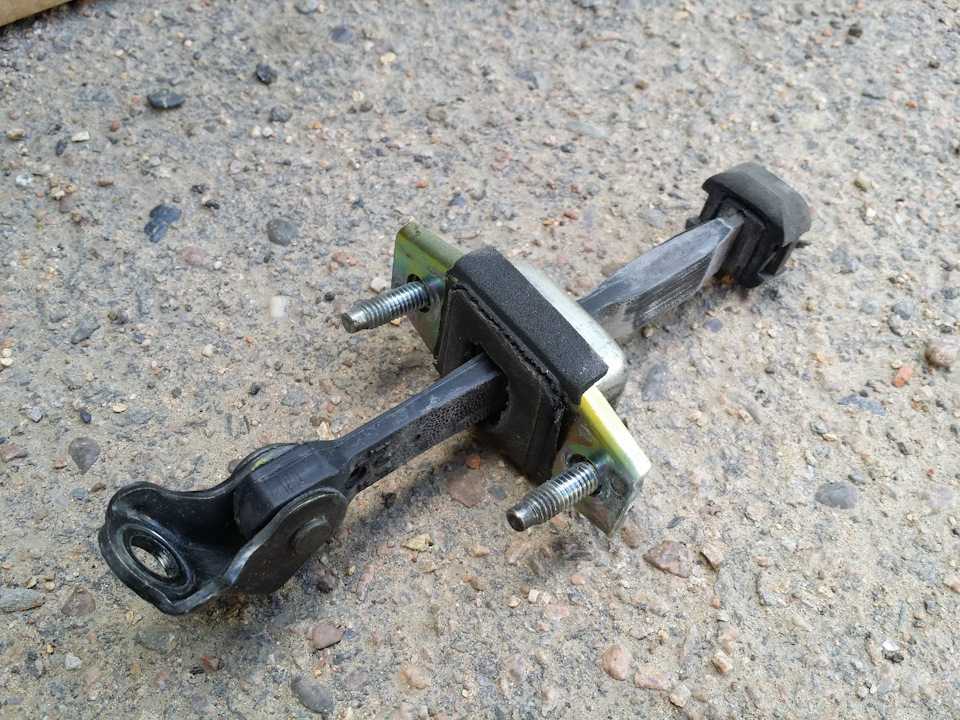

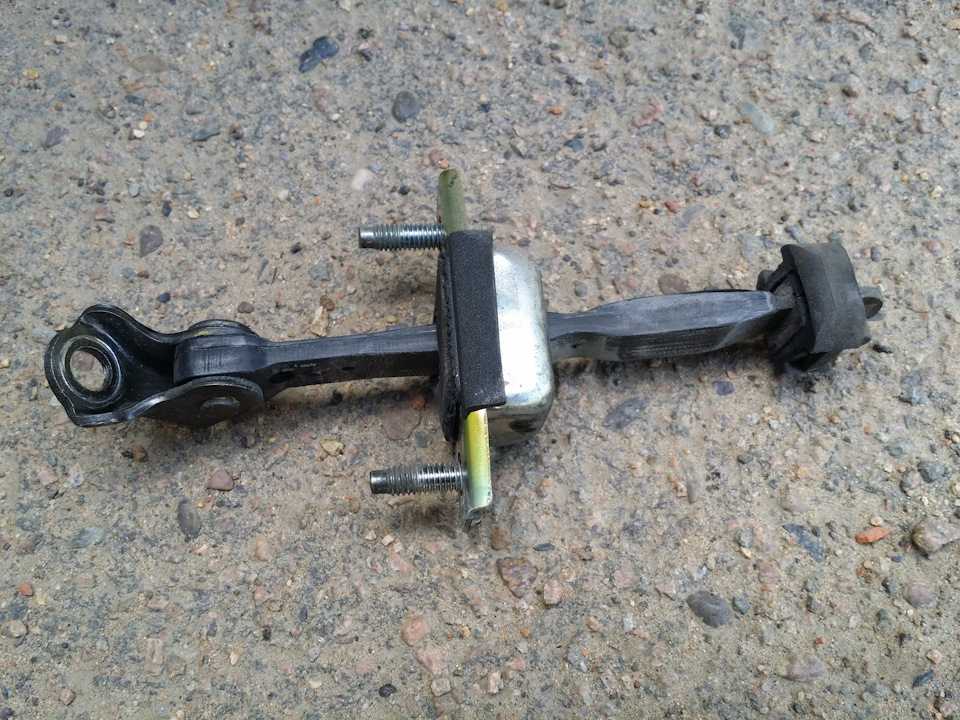

Итог: надежная фиксация двери в двух положениях. На замену втулок подобным образом нужно примерно по 30 мин. на каждую дверь. Двери открываются и закрываются с усилием (возможно из-за того что ремонтные втулки чуть шире родных, кто-то их стачивает).

Замена резинок стеклоочистителей на Тойота Прадо 150

Для того чтобы снять щетку:

Переведите замок зажигания в режим ON и включите выключатель заднего дворника. Моторчик стеклоочистителя не будет работать, пока стекло либо багажная дверь открыта.
Когда дворник перейдет в удобное для снятия вертикальное положение (27-39), выключите зажигание.
Приподнимите рычажок дворника, убедившись, что ему не мешает дверной спойлер.
Аккуратно поднимите щетку до щелчка для расцепления захвата.

Чтобы снять щетку заднего дворника Прадо 150 с рычага (см. видео), потяните ее влево.

Чтобы вставить новую резинку:

Поставьте опорные пластины

Важно соблюдать их правильное положение при установке. Из переднего конца щетки проденьте резинку по направлению к другому концу с помощью второго захвата

Протолкните скребок через захват, чтобы конец резинки выступал за заглушку.

На последнем этапе передвиньте скребок к переднему концу захвата.

Когда действительно требуется регулировка смазочной системы и как ее провести

Сроки замены масла индивидуальны для каждого авто. Они зависят от нескольких факторов:

условий езды;
состава масляной жидкости;
возраста автомобиля;
стиля езды владельца;
погодных условий, в которых находится машина большую часть времени.

Синтетическое масло, в среднем, необходимо менять каждые 10-15 тыс. км. пробега, минеральные – каждые 5-7 тыс. км.

Чем хуже условия езды владельца авто, чем чаще придется менять масло. Сокращают также интервалы между заменами эксплуатация машины в условиях высокой влажности, запыленности воздуха, резкие перепады температур, неровный рельеф дорог. Все эти факторы истощают двигатель.

Выбирая тип замены масляной жидкости, как можно реже делайте экспресс-замены. Этот вид регулировки приводит к большому остатку жидкости в двигателе. Поэтому после экспресс-замены всегда нужно проводить стандартную процедуру.

Чтобы правильно поменять смазку, следуйте алгоритму:

Выберите подходящую для автомобиля жидкость.
Прогрейте двигатель.
Подставьте тару под пробку картера двигателя.
Открутите крышку.
Подождите, пока сольется масло.
Замените масляный фильтр.
Залейте новую жидкость.

Надпись «Требуется регулировка смазочной системы» чаще всего не является ошибкой, а означает необходимость заливки новой смазки. Следуя представленной инструкции, вы успешно замените жидкость.

Ремонт заднего дворника

Также дворник Land Cruiser может перестать включаться по следующим причинам:

неисправность контроллера (располагается за автомагнитолой);
повреждение реле (находится под обшивкой багажной двери);
поломка рулевого переключателя;
неисправность проводки.

Как снять руль Prado 150

Когда выяснена причина, приступают к работе в собственном гараже.

Алгоритм:

Сначала отключают минусовую клемму аккумулятора.
Находят крепление рулевого колеса. Оно под подушкой безопасности.
Подушка крепится двумя болтами Torx T30 под заглушками.
Снимают разъемы с подушки.
Отключают два разъема от улитки.
Откручивают гайку на 19 и снимают руль.
Находят джостик управления круизом, его также снимают.
Освобождают боковые накладки с кнопками.
Убирают задний кожух – его держат защелки.

Как снять руль на Прадо 150, показано на видео.

Работа закончена, штурвал демонтирован. Собирают его в обратном порядке.

Зачем разбирать руль

В автомобиле нет второстепенных частей и несерьезных поломок. Водители присматривают за состоянием транспорта – ходовой частью, кузовом и салоном.

Самая заметная деталь интерьера – руль. Он должен быть удобным, красивым и приятным на ощупь. Водитель получает удовольствие от поездки и чувствует уверенность, когда у него в руках надежный штурвал.

Рулевую колонку держат исправной – это составляющая безопасной езды. Накладки на баранке также требуют досмотра.

Они выполняют функции:

Эстетика. Автомобиль с кожаной оплеткой смотрится солиднее, чем с пластиковой накладкой.
Комфорт. Летом на пластиковом руле руки потеют, зимой — мерзнут. Поэтому устанавливают на жаркое время кожаную оплетку, в морозную погоду – меховую.
Защитный кожух. Накладка сохраняет рулевое колесо от механических повреждений (царапины, сколы). Так оно будет дольше служить, а если было поврежденным, декоративная оплетка скроет дефект.

Руль бьет на ямах

Прежде чем снять рулевую колонку, выясняют, почему руль бьет на колеях.

Причины:

Если это происходит на скорости до 100 км, причину ищут в колесах. Износились шины, либо налипает снег, который может превратиться в лед и разбалансировать колесо.
Износились передние тормозные колодки и диски. Биение ощущают во время торможения. Меняют расходные материалы, проблема уходит.
Стерлись наконечники, на рулевой тяге появилась выработка.
Поврежден колесный диск, износилась шаровая опора.
Плохое крепление двигателя к корпусу.

Устраняют причины, потом регулируют рулевую колонку.

Люфт руля

Это основная причина, по которой на Прадо 150 проводят снятие руля с накладками. Свободный рулевой ход характеризует амплитуда поворота до того, как автомобиль начинает менять направление.

Происходит из-за износа деталей и появления зазоров, расширяющихся от вибрации во время движения. В двигателе возникают посторонние шумы, колеса расшатываются.

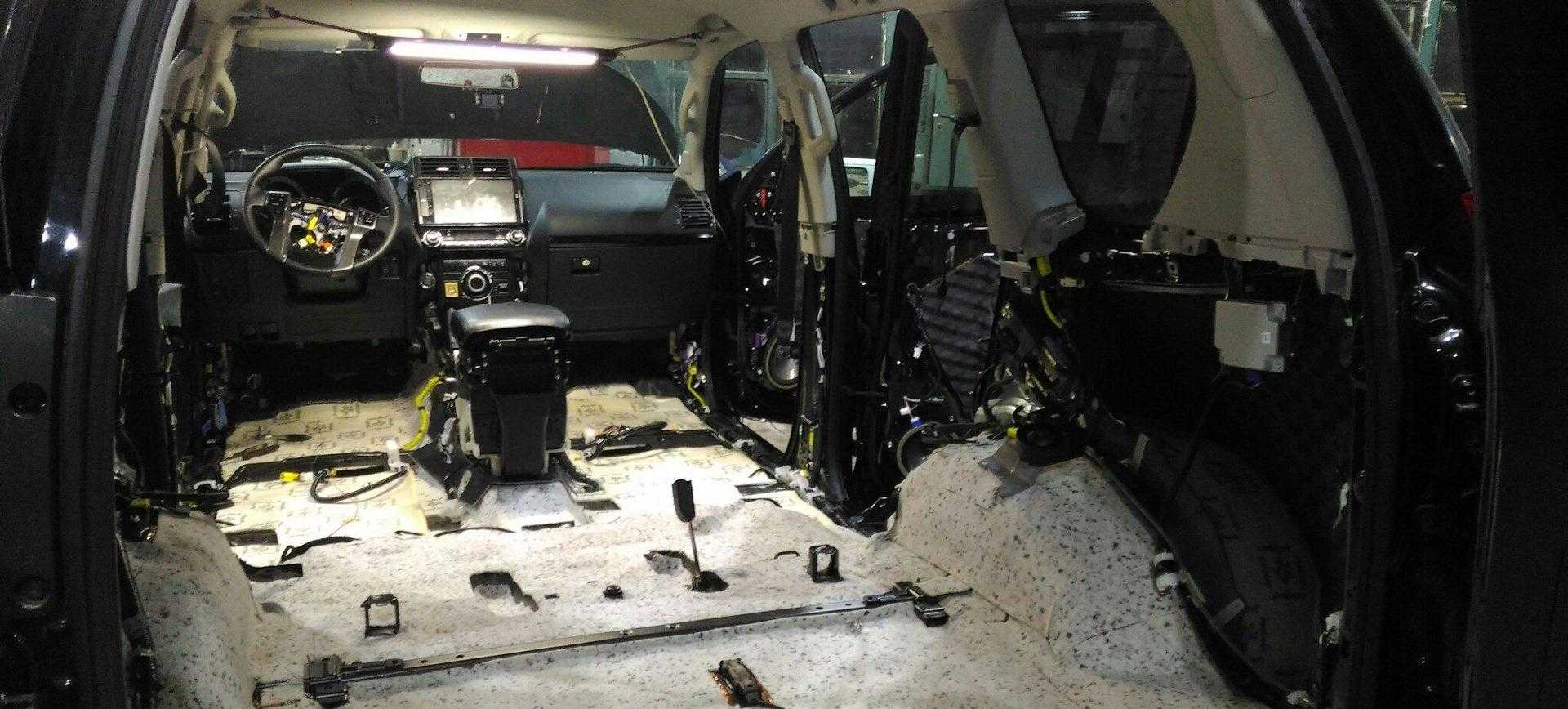

Тюнинг салона

Когда хотят изменить интерьер, начинают с руля. Оплетки – стильные аксессуары, они бываю кожаные, фактурные, пушистые, со вставками и под камуфляж. Расцветки подбирают под цвет сидений или контрастные.
