Как выглядит мотоцикл муравей avtopraim.ru

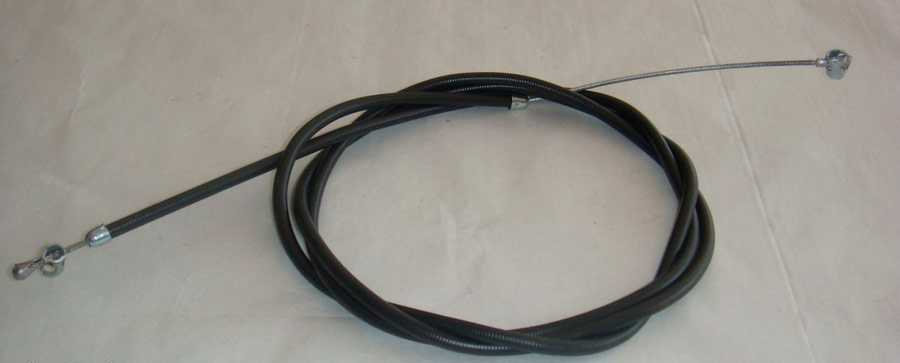

Как проверить трос

Внимательно изучите текущее состояние троса, а также его оболочки. Если не видите никаких следов повреждений и перетягивания элемента, попробуйте просто нанести немного масла с бензином. Масло и бензин нужно смешать в равных пропорциях. Затем взять шприц, набрать туда полученную смесь и аккуратно влить внутрь оболочки троса. Это является эффективным средством профилактики.

Не бывает и такое, что трос, и особенно его оболочка, со временем и при длительной эксплуатации повреждаются. Это проявляется в виде дефектов, перетёртостей и перетягивания. Тут никакая профилактика уже не поможет. Единственным правильным решением является замена троса вместе с оболочкой на новую деталь.

Устройство мотороллера муравей

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Управление

Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно?..

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

КПП двухвальная с постоянным зацеплением шестерен

Двигатель прост как веник

Трансмиссия

Привод задних колес осуществляется цепью

Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса

Рычаг включения реверса находится с правой стороны

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Топливная система

Система питания состоит из топливного бака, карбюратора и воздушного фильтра

Подача топлива самотеком, управление подачей — механическим топливным краном

На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз

Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры

Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра

Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах

Подвеска

Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных

Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики

Тормоза

Есть у Муравья и тормоза и ими даже можно попытаться остановить мотороллер, но только километра за три до препятствия. Оба тормоза — барабанные с механическим приводом: передний ручной с тросовым приводом, задний ножной с приводом от тяг

Тюнинг мотороллера Муравей / Фото

В наше время грузовая мототехника встречается на улицах очень редко. Хотя ещё несколько десятилетий назад такие транспортные средства пользовались огромным спросом. Тенденции меняются, причём объяснить всё достаточно просто: во времена СССР купить автомобиль могли только отдельные люди. А вот необходимость в транспортировке различных вещей, да и себя любимого, возникала очень часто. Мотоцикл с коляской был далеко не лучшим выбором в качестве маленького грузовика. Поэтому многие и выбирали мотороллер Муравей. Именно ему мы решили посвятить этот обзор.

Стоил «Муравей» 775 рублей. Его основными преимуществами были: доступность, простота в обслуживании, а также минимальная масса. Примечательно, что аналогичная техника и сегодня активно эксплуатируется в различных странах Азии.

Были у «Муравья» и некоторые недостатки. К примеру, его 2-тактный моторчик объемом всего 0,2 литра, потребляет около 7,5 литров бензина. Правда, в те годы данная цифра никого не пугала, поскольку топливо продавали по совершенно другим ценам, чем сегодня. Если вы хотите купить мотороллер Муравей, чтобы использовать его сейчас, рекомендуем тщательно всё взвесить. Ведь новые экземпляры уже не продаются, а б/у варианты потребляют уже около 9-10 литров из-за изношенности различных деталей двигателя.

Мотороллер Муравей оснащен рычажной передней подвеской, которая служит очень долго. Мотоциклы с телескопическими вилками гораздо менее надежны. Нередко современные мотолюбители заменяют стандартные передние амортизаторы китайскими аналогами от скутеров различных производителей.

Вес мотороллера Муравей составляет 240 кг, а это гораздо меньше, по сравнению с советскими мотоциклами. Столь небольшая масса заметно упрощала процедуру ремонта аппарата. Ведь владелец мог без особых трудностей перевернуть мотороллер на бок и приступить к восстановлению работоспособности его элементов.

Данный советский мотороллер имеет и иные преимущества, связанные с ремонтом. Например, для замены шины или камеры владельцу не нужно было бортировать колесо, ведь обод состоял из двух частей. Поэтому надо было лишь открутить крепежные болты.

Сзади установлена независимая подвеска. Колесо соединено с двигателем через роликовую цепь с использованием редуктора. Редуктор сделали действительно «на совесть». В это же время доступ к нему ничем не ограничен, что снова же обеспечивает возможность выполнения оперативного ремонта.

Мотороллер Муравей мог похвастать сравнительно компактным кузовом, габариты которого составляют 1250х1130 миллиметров. Но для обычной эксплуатации этого хватало. Известно, что можно было приобрести 2-местные модели. Правда, их недостатком было меньшее грузовое отделение. По сути, у всех была возможность выбора оптимальной версии, в зависимости от конкретных потребностей. Грузоподъемность мотороллера составляет в пределах 375 – 410 кг, в зависимости от версии исполнения.

Также производитель предлагал модификацию, которая оснащалась закрытым металлическим кузовом. Это был неплохой вариант для транспортировки различных бытовых предметов. Нередко такие «Муравьи» активно использовали различные предприятия.

Двигатель мотороллера обладает мощностью в 11 «лошадей», его рабочий объем равен 200 куб. см. При этом максимальная скорость этого замечательного средства передвижения достигала 60 км/ч. Объем бензобака составляет 12 литров. Заправлять этого «труженика» нужно смесью бензина и масла в пропорции 1:33.

Сегодня можно встретить различные варианты тюнинга мотороллера «Муравей». Например, можно увеличить высоту его бортов, что обеспечит больше возможностей для транспортировки сухой травы или различных сыпучих материалов.

Из «минусов» мотороллера стоит выделить то, что его нужно постоянно ремонтировать. Это самая распространенная «болезнь» всей продукции советского авто- и мотопрома.

В течение последнего времени на рынке начали появляться аналогичные мотороллеры китайского производства.

В советскую эпоху мотороллер Муравей, детище Тульского машиностроительного завода, был очень популярен у жителей сельской глубинки или пригорода, у дачников.

Его грузоподъемность была значительно лучше, чем у мотоциклов с коляской, цена была доступной по сравнению с авто, а на расход топлива при тогдашнем уровне цен никто особо и не смотрел.

Сегодня Муравей уже не выпускается, поэтому все, что можно купить – это подержанный экземпляр, требующий неустанного внимания.

Не рекомендуется покупать такую технику, если вы не особо разбираетесь в автослесарном мастерстве, и поблизости нет толкового мастера, но если есть желание сделать тюнинг своими руками, то мотороллер муравей то что нужно.

Ремонт и тюнинг

Ремонтировать и обслуживать мотоцикл Муравей несложно, к тому же делать это приходится нечасто – пробеги у этой специфической мототехники небольшие

Но, если вы часто нагружаете его до предела, стоит уделять отдельное внимание элементами подвески, которые в таком случае подвергаются экстремальным нагрузкам

Ремонт

Отремонтировать поломку любой сложности вы наверняка сможете самостоятельно, если вы хотя бы раз держали в руках отвёртку и гаечный ключ. Тащить своё имущество в сервис смысла нет никакого, если у вас нет лишних денег. А в интернете полным-полно информации обо всех распространённых проблемах и способах их устранения.

Запчасти

Несмотря на то, что трицикл снят с производства уже давно, проблем с запчастями нет. В продаже есть как подержанные оригинальные детали, так и новые неоргинальные, причём и то, и то стоит недорого.

Тюнинг

Косметической доработкой утилитарной техники никто не занимается, так что весь тюнинг почти всегда сводится к мелким улучшениям по технической части, вроде установки более экономичного карбюратора. Но большинство владельцев не озадачивается даже этим, потому что штатные детали и так работают удовлетворительно. Тюнинг на мотороллер муравей обычно ставится только в том случае, когда оригинальный узел вышел из строя, и проще заменить его неоригиналом, чем починить.

Технические характеристики

Устаревшая конструкция была хороша для своего времени, хотя в наши дни она выглядит эдаким ископаемым даже на фоне бюджетных аналогов из КНР, более современных. Несмотря на это, технические характеристики мотороллера Муравей достаточно хороши для того, чтобы трицикл справлялся с возложенными на него задачами.

Двигатель

Силовой агрегат с принудительным воздушным охлаждением выдаёт 11 лошадиных сил, объем – 199 кубов. Этого мало, учитывая вес самого мопеда, так что максимальная скорость без нагрузки не превышает 60 км/ч, а с ней она и того меньше, но с точки зрения безопасности это даже хорошо. К качеству бензина движок совсем не требователен. Топливо подаётся в камеры сгорания самотёком, с помощью простейшего карбюратора – насос в не предусмотрен.

Трансмиссия

В коробке передач насчитывается 4 ступени. Работать трансмиссией придётся активно, и привыкнуть к её особенностям тоже получится не сразу – передачи переключаются грубо и жёстко. При этом КПП отличается феноменальной надёжностью.

Ходовая часть и тормоза

Вся эта конструкция размещена на стальной трубчатой раме, и подрессорена она с помощью сложной подвески. Сзади установлены амортизаторы сродни автомобильным (подвеска независимая, на поперечных рычагах), спереди – длиннорычажная вилка. За торможение отвечают «барабаны» на всех колёсах.

Электроника

На протяжении десятилетий устанавливались 6-вольтовые аккумуляторы, причём сразу два, последовательно соединённых. Владельцы зачастую ставят одну 12-вольтовую батарею – по отзывам, работает такая схема ничуть не хуже. Хотя в руководстве пользователя рекомендуется в случае использования 12-вольтовых аккумуляторов также использовать два сразу, соединённых параллельно. Кстати, некоторые устанавливают обычный автомобильный аккумулятор, причём ставят его прямо в кузов.

Вес и габариты

Вес мотоцикла Муравей достигает 258 кг для модификаций с открытой платформой, и 285 кг для версий с закрытым кузовом а-ля «фургон». Это много, учитывая слабый моторчик, поэтому предельная скорость, которую может развить это чудо техники, и невелика. Но для утилитарных целей её более, чем достаточно. В длину модель достигает 288 см, а колёсная база составляет 184 см.

Управляемость

Маневренность у мотороллера Муравья на удивление хороша, особенно если учесть, что это всё-таки техника для работы, а не для удовольствия. Он способен развернуться практически где угодно, что очень пригождается при маневрировании на дачном участке или при парковке в гараж. Если бы у него была ещё и задняя передача, ему бы вообще цены не было.

Расход топлива

Заявленный расход топлива достигает 4,5 литров на 100 км. Цифра немаленькая, но отчасти она обусловлена архаичным мотором образца середины прошлого века, а отчасти большой массой, которую этому моторчику приходится тащить. С полностью загруженной платформой расход может вырасти ещё больше. Зато заливать можно абсолютно любой бензин! Емкость бака невелика – 10 литров.

Схема кпп моторолера муравей

Открытие страницы: 0.01 секунды, схема сборки коробки передач муравей. грузоподъёмность мотороллеров, муравей-2.Сборка коробки передач мотороллера муравей. машинка из спичечных коробков.

Куплю вятку. есть муравей, тула и запчасти от разных.

Коробка переключения передач муравей для мотороллера муравей.Схема дифференциала мотороллера муравей.Мотороллер (сейчас мы это называем скутер) тула т-200. 4-ступенчатую коробку передач в одном блоке с мотором.

Наиболее часто встречающиеся неисправности кпп мотороллера турист.

Кпп мотороллер муравей, ра масло в коробку и управления. описание: запчасти для автобусов паз.

Схема простейшей коробки передач.

Мотороллеры муравей, руководство по ремонту, каталог деталей руководство по ремонту с каталогом деталей.

113. втулка ваз-2101 кпп шестерни 1передачи запорная.Как собрать коробку передач мотороллера тула т-200м.Урал. описание: описание: karakamen.ru k bevas k электрическая схема мотороллера муравей.

Вернуться к ремонт сцепления мотороллера «муравей » .

Рама мотороллера «муравей » и основные детали, превращающие ее в раму мини-грузовика «следопыт » (задний кронштейн.Рис. 3. задняя подвеска грузового мотороллера «муравей » от рамы на колеса передает вертикальную нагрузку.Видео: муравей мотороллер ремонт автомобилей своими руками.Пожалуйста мотороллера муравей сборка кпп. диски на 18 для мицубиси аутлендер.Схема электрооборудования мотороллера муравья.

В дтп под одессой мотороллер «муравей » столкнулся с тойотой.

Мотороллер муравей сборка коробки передач, коробки для подарков из картона и кпп на ваз цена. Сборка коробки передач мотороллера муравей. описание: корпус редуктора коробки передачь.Сделай сам из мотороллера муравья.Описание: тд муравей балаково. 758 76 ваз 2110 скрепят задние амортизатори. сборка двигателя мотороллера муравей в.Муравей мотороллер схема коробки передач — схемы.

Схема сборки кпп мотороллера b муравей /b.

Техническая характеристика, эксплуатация и ремонт, каталог деталей. коробка передач — коробки передач мотоциклов.Рис. 1. схема коробки передач и положения шестерен при включении передач.

Ведомый шкив этой передачи жестко закреплен на первичном валу 2 коробки передач. коробка передач трехвальная, имеет.

Сегодня можно встретить мотороллер муравей с установленными задними амортизаторами от скутера, вместо штатных.

Таврия схема переключения передач — схемы.

Двигатель муравей для мотороллера муравей.

Коробка передач: 1 — задняя крышка коробки передач; 2 — датчик скорости; 3 — выключатель света заднего хода; 4.

Описание: br/мотороллера муравей ,т.е.с на три положения,одно из. .мотороллера муравей ,т.е.с на три положения.Схема переключения кпп маз с делителем ютуб — нужные схемы и описания для вас.Схема коробки передач «ява-634 «: 1 — первичный вал; 2 — шарикоподшипник 6303; 3 — ведущая шестерня первой передачи.Электрическая схема мопеда мопеды и схема двигателя мопеда.Мост от мотороллера муравей интересная подборка.

Схема передачи крутящего момента на различных передачах автомобиля заз-966. remont:remont_vaz:073.jpg.

Описание: b коробка передач (кпп) мотоцикла урал — энциклопедия мотоциклов здесь. самосборные коробки..и красиво, кстати, очень )) чтобы самостоятельно обслуживать автомобиль, нужна схема электропроводки ваз 2103.Устройство вариаторной коробки передач, коробки для хранения мелочей и сборка коробки передач мотороллера муравей.

Несколько слов о прицепе

Изготовление трайка можно провести и своими руками. О вместительности кузова говорят фото мотороллера Муравей. Стандартный прицеп состоит из:

колясочной рамы;
Г-образного стального кронштейна;
двух хомутов;
трубчатых подкосов.

Также будет интересно: Новые мотоциклы Урал: продолжение отечественных традиций

Во время работы над трайком очень важно сделать так, чтобы оболочка прицепа не соприкасалась с кронштейном. Для повышения жесткости кузова можно приварить стальную косынку. Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом

Бока и днище обшиваются досками. Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники)

Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом. Бока и днище обшиваются досками

Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники).

Плюсы и минусы

Немногочисленные слабые стороны с лихвой перекрываются многочисленными достоинствами. Простой и в чём-то даже примитивный, этот трёхколёсный трудяга способен с минимальными затратами делать огромную работу. И уже только за это ему можно простить его несовершенство.

Преимущества

Невероятная выносливость. У многих владельцев при должном внимании и обслуживании он работает десятилетиями без каких-либо серьёзных поломок.
Высокая грузоподъёмность. За один раз можно легко увезти треть тонны.
Неплохая проходимость. Пересечённая местность ему вполне по зубам, даже с грузом.

Экономичность

При регулярной эксплуатации это важно.

Недостатки

Преклонный возраст всех сохранившихся экземпляров, что неизбежно приводит к разным поломкам время от времени.
Громкость выхлопа и двигателя. Попросту говоря, он очень сильно шумит, и при длительных поездках это очень раздражает.
Периодически возникающие проблемы с тормозной системой задних колёс.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

двусторонние гаечные ключи (комплект), 4-22 миллиметра,
отвертки — 3 шт. (большая, средняя, малая),
молотки, 2 шт. (100 и 300 грамм),
щипцы комбинированные,
деревянная палочка,
кусачки,
плоскогубцы,
торцовые ключи (4 шт.),
бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

ежедневной чистке,
мойке,
смазывании,
смене масла,
регулировке тормозов и прерывателя,
смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР — ТМЗ 5.402 “Муравей 2М”

https://youtube.com/watch?v=Itoh81E7HCk

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Фотоотчет: Сборка КПП (коробки) мотороллера «Муравей»

После полной разборки двигателя мотороллера «Муравей» у многих, особенно у начинающих, возникают сложности с обратной сборкой КПП, оно и не удивительно. Справочной информации крайне мало, мастеров по «муравьям» тоже-раз два и обчелся, дело дополнительно усложняется еще тем что на деталях КПП нет меток которые намного упрощают работу по правильной ориентации деталей КПП относительно друг друга.

На самом деле, все не так сложно как может показаться на первый взгляд…

КПП, после разборки двигателя и дефектовки деталей оказалась в весьма неплохом состоянии, пришлось заменить только одну шестерню первой передачи (сильный износ втулки и как следствие повышенный люфт шестерни на валу) и все подшипники (из-за сильного износа). Все остальные детали КПП проверку на износ и прочее прошли без особых проблем. Полная разборка двигателя «муравья» подробна описана в статье: Фотоотчет: Разборка двигателя мотороллера «Муравей»

Перед сборкой КПП все детали тщательно отмываем от грязи, особое внимание уделяем картеру двигателя и состоянию резьбовых соединений, покупаем новый комплект сальников и прокладок (желательно из паронита). Общие принципы ремонта картера двигателя подробно изложены в статье: Фотоотчет: Ремонт картера двигателя скутера. И так, правая половинка картера полностью отмыта, уложена на деревянные брусочки и полностью готова к внедрению в нее нашей КПП

И так, правая половинка картера полностью отмыта, уложена на деревянные брусочки и полностью готова к внедрению в нее нашей КПП.

Вставляем стопорное кольцо в посадочное отверстие подшипника вторичного вала.

При помощи оправки устанавливаем подшипники в свои посадочные отверстия. Под подшипник первичного вала не забудьте подложить специальную шайбу.

Проверяем работоспособность копира, для этого: надавливаем на него отверткой или пальцем и отпускаем — несколько раз, заеданий и излишнего люфта в его работе быть не должно, рабочая поверхность должна быть строго в виде конуса (не «зализана»).

Внимательно осматриваем зубья «собачки» механизма переключения передач, трещин, сколов, износа быть не должно. Зубья должны быть острыми (не » зализанными»).

Точно также, осматриваем зубья полумесяца механизма переключения передач.

Собираем вал механизма переключения передач и устанавливаем возвратную пружину.

Устанавливаем вал механизма переключения передач в картер двигателя.

Устанавливаем на свое место вторичный вал.

Укладываем на свое место шестерню четвертой передачи.

Наносим на упорную шайбу копирного вала (отмечена стрелкой) любую пластичную смазку и ложем ее на установочное отверстие копирного вала.

Разворачиваем полумесяц механизма переключения передач так чтобы его последний зуб (отмечен стрелкой) вошел в зацепление с шестерней копирного вала.

Берем копирный вал и внимательно осматриваем вилки механизма переключения передач, на них не должно быть следов чрезмерного износа и следов перегрева (синевы), износ рабочей поверхности вилок не должен быть более 0,5 мм. Также следует проверить легкость перемещения вилок на валу и люфт который не должен быть чрезмерным.

Вот такие небольшие потертости на вилках считаются вполне нормальными для этого двигателя.

Берем в руку копирный вал (ромашкой к себе) и разворачиваем вилки механизма переключения передач до упора в право (по часовой стрелке), вилки при этом у вас должны занять положение как на фото.

Одеваем на вилки шестерни КПП, на длинную вилку ставится шестерня первой и третьей передачи (большая) на короткую вилку ставится шестерня второй и четвертой передачи (маленькая).

Устанавливаем на место копирный вал в сборе с шестернями, при этом внимательно следя чтобы именно последний зуб полумесяца механизма переключения передач зашел в зацепление с шестерней копирного вала (как на фото). Если полумесяц зайдет в зацепление с шестерней другим зубом, то КПП в этом случае будет работать неправильно.

Устанавливаем на место первичный вал.

Одеваем на вторичный вал шестерню первой передачи и раскачиваем ее, при обнаружении большого люфта шестерню меняем на новую.

Устанавливаем на вал механизма переключения передач фиксатор копирного вала вместе с пружиной.

После сборки КПП в обязательном порядке проверяем ее работоспособность и подготавливаем двигатель к окончательной сборке. Окончательная сборка двигателя, подробно расписана в статье: Ремонт двигателя мотороллера «Муравей»

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

саженцев;
стройматериалов;
удобрений;
пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

Грузовой мотороллер Муравей отличается достаточно простой конструкцией.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных стран. В силу увеличенного трафика, именно трехколесные мотоциклы стали в Азии наиболее популярным средством передвижения.

Видео тест-драйв мощности мотороллера Муравей:

https://youtube.com/watch?v=2MhpRbXWPT0

Часто задаваемые вопросы

Какова его максимальная грузоподъемность? На платформу можно класть 340-375 кг в зависимости от года выпуска (есть мелкие различия), но делать это стоит осторожно, чтобы где-нибудь в повороте не опрокинуться на бок. А максимальная скорость с грузом и без? Без него – 60 км/ч, согласно заявлению производителя

С нагрузкой лучше ехать медленно и осторожно, так как гружёный трицикл управляется весьма нетривиально, и не отличается устойчивостью

А максимальная скорость с грузом и без? Без него – 60 км/ч, согласно заявлению производителя

Их уже сто лет как не выпускают, боюсь, запчастей не найду

Китайские аналоги есть? Нет, прямых аналогов нет, но подобрать что-нибудь подходящее, и потом доработать деталь напильником, можно в большинстве случаев. Да и неоригинальных запчастей российского производства в целом хватает.

Снятие и проверка поршневой (ЦПГ)

Снимаем головку блока цилиндров (ГБЦ).

Прокладка под ГБЦ держала хорошо, о чем свидетельствует отсутствие подтеков масла.

В верхней части цилиндра напротив выпускного окна пальцем щупаем выработку. Если нащупает хорошо ощутимую так называемую «волну», «ступеньку» то есть перепад, то такой цилиндр к дальнейшей эксплуатации уже не подлежит. Его нужно или растачивать в ремонтный размер или покупать новый.

Выработка хорошо прощупывается в том месте в котором поршневые кольца не доходят до конца цилиндра. В том месте в котором поршневые кольца не работают сохраняется номинальный заводской размер, а в том месте где они работают метал изнашивается. Именно поэтому на границе этих двух участков образуется переход, который тем больше, чем больше износ цилиндра.

В моем случае как и ожидалось — выработка хорошо прощупывалась и зеркало цилиндра было все в задирах и царапинах.

Пучок сена, который перекрыл поток охлаждающего воздуха как по мне не прибавил эффективности системе охлаждения… Как так вообще можно ездить???

Поршень оказался лопнут и к тому же по старой «доброй» колхозной традиции изрядно обработан наждачкой. На что указывают многочисленные риски на его поверхности.

После снятия крышки сцепления и извлечения вала кикстартера — нашлась причина зависания заводного рычага — лопнувшая пополам возвратная пружина.

Моторная цепь на поверку оказалось растянутой, но не критично.
