Подсветка на велосипед своими руками

Светодиодная иллюминация

Светодиодные источники света самые экономные в отношении энергопотребления. К тому же они стоят дешевле в сравнении с неоновыми фонарями.

Светодиодная подсветка для велосипеда разнообразна по способу реализации. В качестве деталей такой подсветки можно использовать:

  • светящиеся колпачки;
  • светодиодные фонарики;
  • графические системы;
  • светодиодные ленты.

Для людей, которые не желают вешать на велосипед сложные электронные конструкции, идеально подойдут светящиеся колпачки, накручиваемые на ниппель или фонарики, закрепляемые на спицах. Внутри разных светящихся колпачков может быть один, три или пять светодиодов. Фонарики имеют водонепроницаемый корпус. Сам корпус, конечно же, прозрачный, и может быть светоотражающим как у катафота. А работают все эти игрушки от трёх батареек таблеточного типа.

Для настоящих фанатов тюнинга существует велосипедная графическая система. Она закрепляется на спицах и при вращении колеса формирует световой дорожкой сложные изображения. Такое устройство собирается как минимум из десяти светодиодов с переменным цветом свечения и платы с программируемым контроллером. Подключается плата к трём пальчиковым батарейкам. Тому, кто подумал о ненадежности этой конструкции нужно сказать, что она объедена в один влагозащищенный корпус. Да и системы, продаваемые за самую низкую цену, 20 долларов, производители изготавливают достаточно качественно.

Светодиодную ленту можно закрепить не только на колёса, но и подобно галогенной ленте также на раме велосипеда. В общем, ею можно обмотать весь велосипед, и поражать прохожих собственным световым шоу, как сделала американская пара в следующем видеоролике.

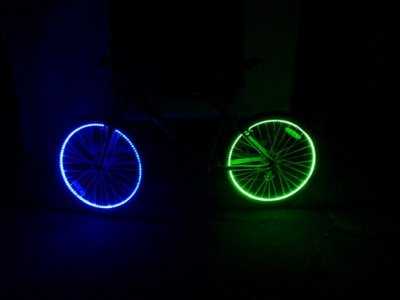

Подсветка колес

Пожалуй, LED-полоса наиболее удобна для закрепления на колёса велосипеда. Можно купить 4 метра влагозащищенной светодиодной ленты. Ну а дальше её очень легко порезать на 36 кусочков и закрепить между спицами на ободе колеса.

Затем собрать цепь между отрезками и подключить их к девяти вольтовой батарее. Источник питания и выключатель лучше всего закрепить на втулке колеса, подальше от воды и грязи. Не забудьте места электрических соединений залить термоклеем. Вот и готова подсветка колес велосипеда!

С помощью светящихся колпачков и фонариков создается полноценная подсветка для колёс. При вращении колеса их огонек рисует полную световую окружность. Со стороны, это представление выглядит достаточно эффектно, и не заметить его невозможно.

Для увеличения эффекта можно собрать комбинацию из колпачка, который находится на максимальном радиусе, и нескольких фонариков на внутренних радиусах колеса. При желании их можно выбрать с разным цветом свечения.

Неоновые трубки, о которых упоминалось ранее, также с успехом применяются для создания иллюминации на колесах. Они создают такой же эффект иллюзии, как фонарики и колпачки, только в виде более широкой световой окружности. Закрепив на спицах несколько трубок с различным свечением и подключив их к элементам питания, можно создать светящийся диск с разноцветными секторами.

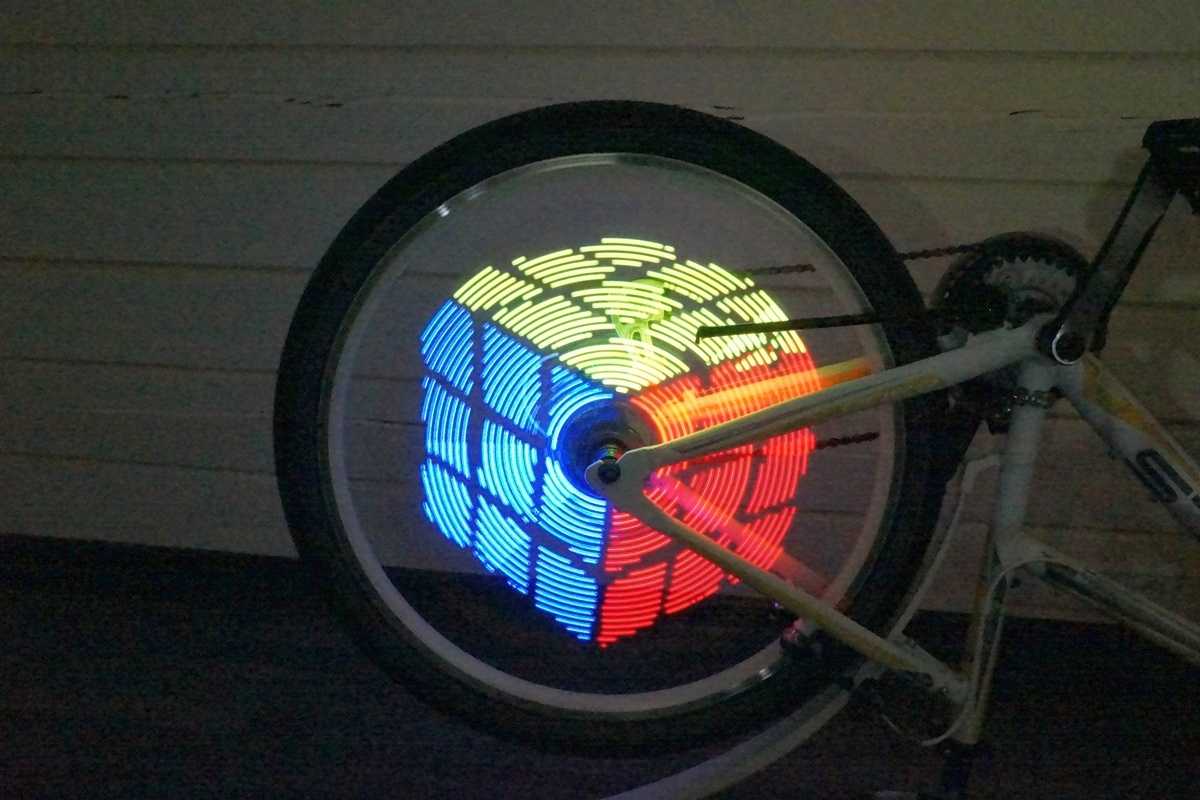

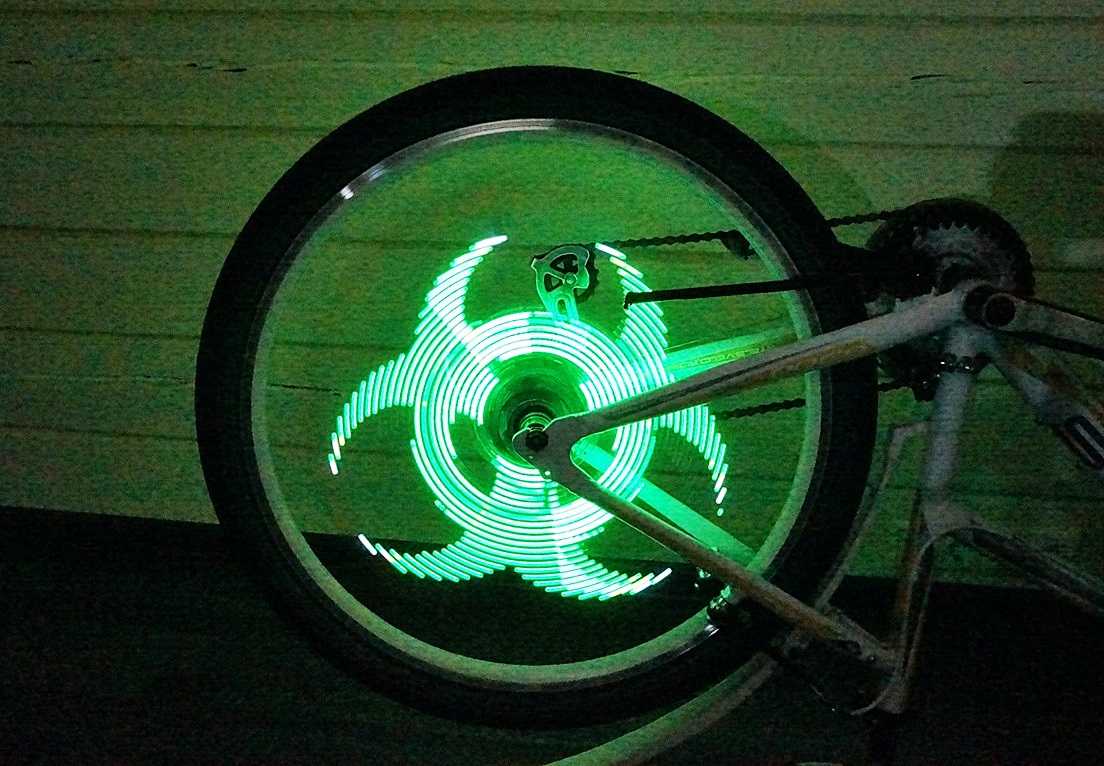

Стробоскопические картинки и надписи, формируемые графическими системами, создаёт сам хозяин велосипеда. Сначала на компьютере, а затем, подключив графическую систему через кабель к компьютеру, загружает их в память этого маленького, но продвинутого устройства.

В практическом смысле, стробоскопическая картинка может быть использована для рекламы. Каждый человек будет с удовольствием разглядывать мерцающие картинки и читать названия товаров и услуг, рекламируемых таким образом. Или можно просто развлечь прохожих таким шоу, как на прикреплённом видео.

Для людей желающих всего лишь сделать себя видимым на дороге, а не отвлекать пешеходов, существуют флуоресцентные краски и светоотражающие наклейки. Подобные светоотражающие мелочёвки продаются разных цветов. Они наверняка сделают заметным ваш велосипед на ночной дороге. Безопасных и ярких вам поездок!

Виды подсветок

Разработано множество способов подсветки велосипеда при помощи разных видов осветительных устройств. Используются следующие варианты:

  • неоновые трубки;
  • светодиодная лента или отдельные точечные элементы;
  • флуоресцентный слой, нанесенный на раму;
  • программируемая подсветка колес;
  • специальные светящиеся колпачки на ниппели.

Графическая подсветка состоит из множества точечных элементов, установленных на обод или спицы велосипедных колес. Они разноцветные, установлены в определенном порядке. Для питания используется несколько пальчиковых батареек типа ААА. Во время движения точечные элементы сливаются в общую картину, оформляющую всю площадь колеса.

Не следует считать подсветку полноценной заменой освещения

Она не может выполнять такие задачи, являясь лишь украшением, эффектным и привлекающим внимание аксессуаром. Если важен именно функционал, следует установить переднюю фару и катафот сзади

Единственная практическая ценность подсветки — увеличение безопасности движения в вечернее или ночное время. В темноте оформленный световыми элементами велосипедист хорошо заметен, что способствует улучшению дорожной ситуации.

Неоновая

Неоновая подсветка выглядит весьма привлекательно. Она обладает ярким интенсивным свечением, которое может иметь различные цвета. При этом, стоимость такого украшения высока, а длительность работы при средней нагрузке очень мала — 3 аккумулятора стандартного типа способны обеспечивать электропитанием подсветку из 9 трубок всего 2,5 часа. В этом заключается основной недостаток неоновой подсветки, хотя есть и плюсы — например, она светится только во время движения велосипеда.

Холодный неон выпускают в виде жестких трубок или гибких и длинных лент. Чаще всего их устанавливают на линейных элементах конструкции велосипеда — частях рамы. Обычный набор подсветки, который можно приобрести в магазине, состоит из следующих элементов:

  • неоновая трубка (лента);
  • инвертор, преобразующий напряжение в 150 В;
  • батарейки (одна «Крона» или три пальчиковые).

Интересно! Неоновая трубка светится равномерно по всей длине, что дает яркий интенсивный эффект. Есть разные варианты цвета — желтый, зеленый, синий или красный.

Светодиодная

Светодиодная подсветка обладает большим количеством вариантов реализации. Это и колпачки на ниппель, и светодиодные ленты на раму или иные элементы, точечные блоки на колеса. Широкий выбор — не единственное преимущество. Светодиоды отличаются большим временем работы, так как потребляют небольшое количество энергии. Они неприхотливы, устойчивы к внешним воздействиям и очень долговечны — срок службы элемента составляет до 50000 часов. Для питания нужен источник на 9 или 12 В.

К наиболее продвинутым видам LED-подсветки следует отнести графические системы. Они позволяют получать вращающихся колесных дисках меняющиеся цветные изображения, образованные блоком RGB светодиодов. Управление системой обеспечивает электронная плата с программируемым контроллером. Система создает высокоэффективную и привлекательную подсветку, но ее цена вполне доступна массовому покупателю — приобрести подобный комплект можно всего за 20 долларов.

Важной особенностью светодиодов является возможность сделать подсветку на велосипед самостоятельно. Варианты самодельной иллюминации порой оказываются намного эффектнее стандартных образцов, а расходы и трудозатраты на их создание — достаточно низкими

В этом, а также в разнице цен, заключается принципиальное отличие LED подсветки от неоновых элементов.

Адресные светодиоды — проект от А до Я

(Гифка не повтор, а уже новая прошивка с учетом Ваших советов!)

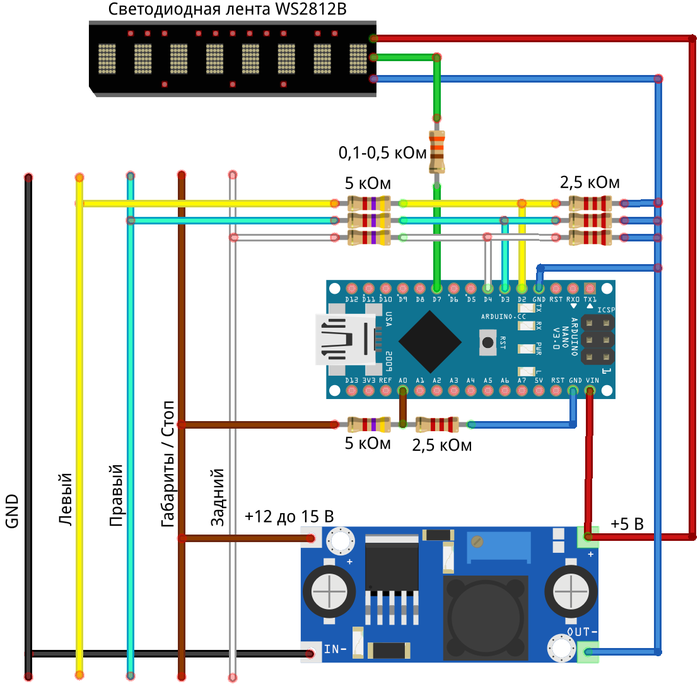

Итак, нам понадобятся:

1) Светодиодная лента — на адресных светодиодах WS2812B

2) Контроллер — лучше Arduino Nano

3) Блок питания — 9А DC-DC с 12В на 5В

4) Врезка на провод

Лента имеет маркировку WS2812B (144 шт. на метр, это самая яркая) при белом свечении, метр ленты потребляет где-то 40 Вт. У ленты только три контакта: плюс, минус и сигнал. Выбрал герметичный вариант ленты — светодиоды залиты силиконом.

Ленту невозможно согнуть поперек из-за этого и сложности, но разрезать её можно на каждом светодиоде. Первым делом мерим сколько нужно ленты и как её делить, чтобы повторить изогнутый контур багажника.

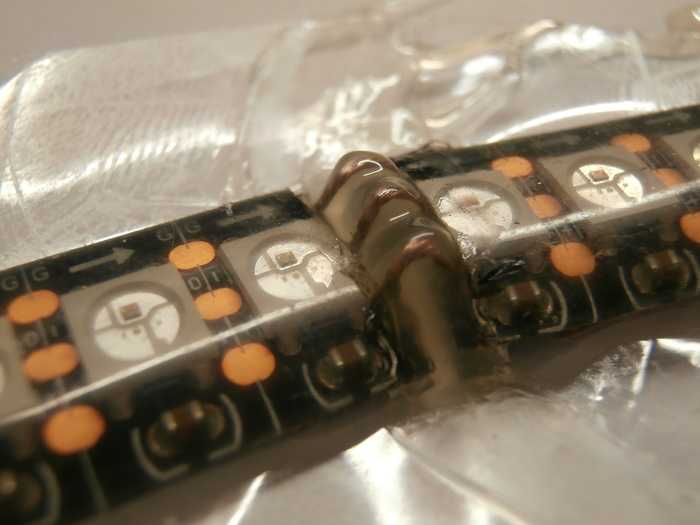

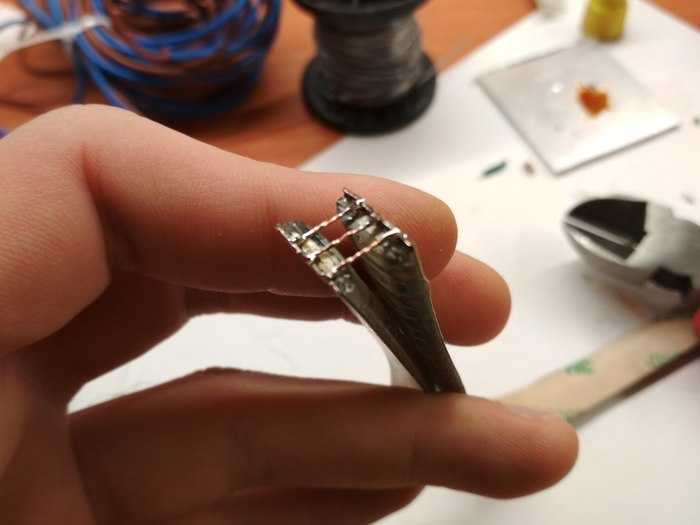

Перепробовал много вариантов перемычек: изолированные, оголенные, прямые отрезки. Лучшим вариантом оказались оголенные и изогнутые. Другие варианты отрывали пайку и повреждали дорожки, пока ёрзал ею по столу. Удобней паять сложив ленту пополам, ну и всё это дело залить горячими соплями клеевым пистолетом для прочности и, надеюсь, герметичности.

Из-за отсутствия на тот момент Arduino Nano пришлось взять Arduino Pro Mini (отличается более компактными размерами, но отсутствием mini USB разъема, о чем я потом сильно пожалел).

Так как контроллер воспринимает логические сигналы до 5В, а он будет подключён к проводке автомобиля в которой напряжение от 12В до 15В, то необходимо собрать «делитель напряжения» который делит напряжение =) и на выходе даст не более 5 вольт.

Как оказалось позднее, сигнал «стоп» это ярко загорающиеся габариты, т.е. на линии габаритов 6В, а когда нажат «стоп» то 12В. Так как напряжение на этой линии есть всегда, то это канал подключаем к аналоговому входу Ардуино, что бы отличать уровни напряжения в следовательно габариты от «стопа».

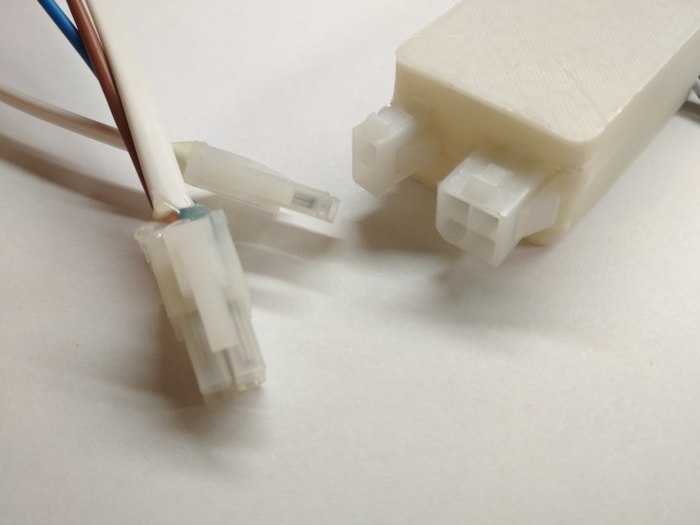

Ардуино и лента питаются от хорошего блока питания на 5В. Все входы и выходы подключал через разъемы EPS (удобные да ещё и с замочком). Всё это безобразие спрятал в напечатанную на 3D принтере коробочку. Место соединения проводов и разъема залил горячим клеем для прочности, а на другом конце провода припаял разъем, который врезается в провод авто, не повреждая его.

А теперь самое интересное заморочное: так как дело было зимой, машину решили разбирать на подземной парковке в относительном тепле и свете.

После нескольких часов потраченных на поиски электросхем автомобиля, а потом и их неудачной расшифровки, было принято решение искать нужные провода методом тыка в багажнике, возле блока предохранителей.

Первый вариант был прозванивать провода прокалывая изоляцию тонкой иглой, но она оказались достаточно тверда и непреступна. Быстрей и удобней получилось снять фару и подключится через разъем. Нашли контакт — узнали цвет провода, нашли его у блока предохранителей, обжали вокруг провода разъем.

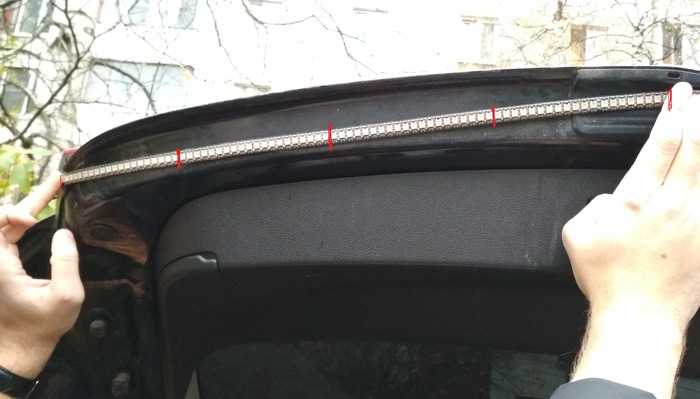

Осталось только протянуть провод от платы до начало ленты приклеенной к нижней части крышки багажника. Провод брал 3-х жильный 0,75 сечением, т.к. потери напряжения на тонком проводе будут ощутимы, да и ток не маленький — до 9А. Чтобы удобней было его протягивать через резиновые уплотнения багажника, мы смазали провод машинным маслом, которое достали щупом из двигателя)))

Перед наклейкой ленты поверхность крышки багажника обезжирили спиртом. Сперва приложил и закрепил ленту на изоленту =), а затем аккуратно снимая пленку с ленты, посегментно приклеивал её сильно прижимая. Ах да, еще аккуратно прогревал металл горелкой до состояния теплого чая т.к. было около нуля на улице.

Подключаем, показываем дорогим Пикабушникам, слушаем замечания — исправляем прошивку и ГОТОВО!

Основные особенности катафотов

Светоотражатели на велосипеде не помогут в туманную погоду. Поэтому ради своей собственной безопасности нужно позаботиться о дополнительном освещении транспортного средства. Сегодня для этих целей существуют необычного типа катафоты – рефлекторы, о которых раньше никто не знал. Это – универсальный вид приспособлений особой конструкции со встроенными светодиодными отражателями.

Работают катафоты с диодными отражателями за счет источника света. Их видно в любую погоду и на большом расстоянии. Правда, для установки данного приспособления безопасности необходимо им обеспечить питание. Для светодиодных катафотов основным источником питания является установленный фонарик на велосипеде. Кроме того, это могут быть аккумуляторы или батарейки. Но если на переднее колесо транспортного средства установить постоянный источник тока, генератор динамо-машины, то светодиодные отражатели безотказно будут работать на протяжении всего времени передвижения на велосипеде.

Подсветка колес байка

Подсветка велосипедных колес — это отличный способ придать индивидуальность своему двухколесному транспорту. Есть много технологических процессов с применением которых можно воплотить задуманное в жизнь и сделать светящийся байк. К самым распространенным относятся: гибкая неоновая проволока; светодиодные лампы, колпаки, графическая анимационная система.

Подсветка колес велосипеда — это не только дизайнерский велотюнинг, но и улучшение видимости велосипеда и как результат повышение безопасности движения по любым ночным трассам.

Саму подсветку можно разделить на три типа:

  • подсветка рамы;
  • подсветку колеса;
  • полное оснащение велосипеда иллюминацией.

Установка светодиодной ленты на колеса велосипеда

Ленточные светодиодные лампы – другой способ сделать свой байк ярче и привлекательней. По сравнению с установкой отдельных ламп, сложности здесь – в спаивании участков цепи. Ленту чаще прокладывают на ободья. Для спиц можно использовать прозрачную пленку для заматывания и хомутики.

Для работы необходимо приготовить:

  • светодиодную ленту;
  • две батарейки номинального напряжения 9 В (как и для отдельных ламп);
  • крепежи для батареек;
  • переключатель;
  • паяльник;
  • клей-герметик.

Снимаем колеса с велосипеда. Ниппель будет точкой отсчета для прокладывания ленты. Разрезаем ее на отрезки, равные расстоянию между спицами (кроме ниппельного промежутка).

Приступаем к установке подсветки своими руками:

  1. Приклеить отрезки светодиодной ленты к ободу.
  2. Спаять стыки.
  3. К концу ленты (где ниппель) припаять выводной провод.
  4. Поставить держатель в области втулки колес и закрепить на них батарейки.
  5. Через спицу протянуть выводной провод к батарейке.
  6. На промежутке между концом ленты и аккумулятора установить кнопку переключения.
  7. Пройти герметиком открытые соединения. Для дополнительной защиты спаянных стыков ленты на каждую спицу можно установить пластиковые колпачки.

Надеваем колеса на велосипед и проверяем работоспособность. Все горит – отлично, можно смело катать по ночным улицам. Если лента не включается, проверить соединение провода с лампами и батарейками. В крайнем случае, придется разобрать всю цепь и устанавливать заново. Правда, спайки разорвутся, и понадобится новая светодиодная лента.

Светящиеся колеса на велосипеде – это красиво, круто и, главное, просто. Для установки самодельной подсветки не нужно искать каких-то специальные инструменты и материалы. Все это недорого стоит и доступно в свободной продаже.

Подсветка для велосипеда своими руками

Однако не обязательно сразу бежать в магазин, все можно дёшево сделать своими руками, а результат будет не хуже, чем у покупных вариантов. Перед тем, как начать работу необходимо купить все необходимые комплектующие. Нам понадобится:

  1. Светодиоды;
  2. провода;
  3. источник питания;
  4. выключатель.

Как выбрать светодиодную ленту

Для установки на велосипед подойдут и одиночные светодиоды, но гораздо практичнее использовать именно светодиодную ленту, на ней уже припаяны все элементы, включая токоограничивающие резисторы, её можно удобно нарезать и она имеет свой клеевой слой.

Есть несколько важных характеристик, на которые нужно обращать внимание при выборе:

  1. Мощность. Она измеряется в ваттах на метр и обозначает, какое количество энергии потребляет метр ленты. Чем выше мощность, тем ярче будет светить лента. Я не рекомендую брать слишком высокую мощность, так как батарея будет быстро садиться. (Оптимально 4-8 ватт)

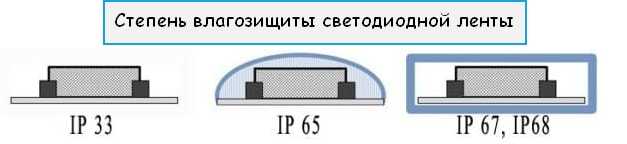

  2. Степень защиты. Для наших нужд нужна влагостойкая лента (уровня IP 65 или IP67, IP68), если же вы решите взять обычную, то её будет необходимо защищать от воды герметиком, в качестве которого можно использовать силикон.
  3. Цвет выбирается из эстетических соображений.

Одиночные светодиоды

Корпус светодиода может иметь разные размеры, самые популярные: 3, 5, 10мм. Выбирать можно любой. В зависимости от цвета и размера меняются два самых главных параметра каждого светодиода: напряжение и прямой ток.

В зависимости от них нужно будет подбирать токоограничивающий резистор и источник питания. Все расчёты производятся по закону Ома:

Смотрим на показатели вашего светодиода. Допустим напряжение равно 2 вольтам (В), а ток 20 миллиампер (0.02А). Источник питания нужно брать большего напряжения, чем напряжение светодиода, например две батарейки по 1,5 вольта в сумме дадут 3В. Считаем:

Резистор R = (Vпитания – V светодиода) / I светодиода

R = (3 — 2) / 0.02 = 50 ом; значит, нам понадобится резистор сопротивлением 50 ом.

То же самое можно сделать, подключая светодиоды последовательно.

R = (12 — 2 * 3) / 0.02 = 300 ом, где 3 — количество диодов.

Соответственно, нужен резистор на 300 ом.

Такие сборки можно соединять параллельно, что очень удобно. Фактически это и есть схема, по которой устроена светодиодная лента.

Провода

Провода необходимо брать гибкие, многожильные, медные, с сечением примерно 1,5 квадрата. Берите нейтральные цвета, чтобы они сильно не выделялись.

Источник питания

Подбирать источник питания следует исходя из необходимого вам напряжения. Для светодиодной ленты подойдет батарейка типа «Крона» или сборка из 6-8 пальчиковых (АА) или мизинчиковых (ААА) элементов. Не забудьте купить держатель для батареек (холдер).

Но гораздо практичнее использовать аккумуляторы в виде тех же батареек. Более продвинутый вариант – литий-ионные аккумуляторы форм-фактор 18650. Они имеют удобное напряжение 3.7 вольта, но при необходимости их можно подключать параллельно, тогда напряжение суммируется и будет равно 7.2 и 11.1 вольта для 2 и 3 аккумуляторов.

Они имеют емкость от 1100мА/ч и вплоть до 3400мА/ч. На таких аккумуляторах подсветка будет работать в несколько раз дольше, чем от батареек. Не забудьте про зарядное устройство. Хорошо себя показали компании Efest или Trustfire.

Куда разместить

Велосипед — довольно простая конструкция, не дающая владельцу большого разнообразия мест для оформления. Выбирая вариант оформления, следует помнить о безопасности и легкости управления велосипедом. Рассмотрим возможные варианты установки подсветки.

Монтаж светильников на раму относится к наиболее простым вариантам, поскольку се элементы неподвижны и не нуждаются в специфических методах крепления. Светодиодную ленту можно просто приклеить на элементы рамы, обеспечивая максимально равномерное освещение всей конструкции.

Важно! Неоновую ленту можно обернуть вокруг трубок, используя гибкость светильника в полной мере. Главной задачей в обоих случаях является надежное крепление источника питания

Обычно его размещают в районе сиденья, где он не слишком бросается в глаза.

Колеса

Для подсветки колес велосипеда существует несколько вариантов:

  • светящиеся колпачки на ниппель;
  • графическая подсветка;
  • светодиодная лента;
  • гибкая неоновая лента.

Колпачки способны создать эффект светящегося круга, но он возможен только при большой частоте вращения колес велосипеда. Графическая подсветка приобретается в готовом виде. Точечные элементы крепятся на спицы с помощью специальных хомутов и подключаются к источнику питания и контроллеру.

Неоновую ленту можно просто пропустить между спиц по периметру обода. Это не составляет никаких проблем, но выглядит несколько примитивно.

Светодиодная лента разрезается на отрезки и устанавливается между спицами, образуя аккуратную и ровную светящуюся окружность. Этот вариант часто используется в качестве самостоятельной подсветки велосипеда, или в дополнение к графическому блоку.

ПОДСВЕТКА НА ВЕЛОСИПЕД – ДЛЯ ЧЕГО НУЖНА И КАК ВЫБРАТЬ.

Катаясь на велосипеде, регулярно возникает проблема видимости велосипедиста на дороге.

Причем этот вопрос Важен не только автомобилистам, но, в первую очередь, и самому велосипедисту. Он больше всех заинтересован в том, чтобы его было видно на дороге как можно дальше, причем как спереди, так и сзади.

Основными элементами, обеспечивающими видимость байкера на дороге, являются, кончено, фонари (передний и задний) и катафоты . Но не менее важным, полезным и красивым является подсветка велосипеда с помощью различных светодиодных или неоновых световых приборов.

Какие они бывают и что лучше себе выбрать мы и попробуем разобраться в этом небольшом обзоре.

Велотюнинг: светодиодная подсветка обода.

если ленту так порезать, то жрать будет энергии в два раза больше. + очень много гемороя при спайке, я так потратил 2 метра ленты. В итоге просто обклеил цельную ленту по одной стороне обода и все супер, и потребление меньше.

Так же, ребята. Советую сделать на кронах 9В. Светит не в полную мочь, но хватает на много месяцев (если не порезаная лента). Иные варианты: сделать токоприемники на колёса и брать энергию у аккумулятора где то под сиденьем. Но это не удобно.

100 рублей за метр. Цветов разных куча. Запитать можно от уже готовой «коробочки» — если не ошибаюсь, она называется «драйвер». По-моему, удобнее будет. Можно этот шнур «обвить» по контуру обода, и будет тот же эффект, что от ленты, только сделать его попроще, ИМХО.

Подсветка велосипеда неоном или светодиодами

Каждый катающийся на велосипеде человек рано или поздно задумывается о том, как сделать своего двухколесного любимца красивее. Зачастую, подобно тюнингу автомобилей, выделение из толпы оригинальными деталями, яркой окраской, мощным освещением ─ это и есть работа по украшению своего транспорта. Конечно, с великом забот меньше, ведь не нужно думать о мощности двигателя, обшивке салона. Подсветка для велосипеда ─ самый эффективный способ засветиться, то есть выделиться, в общем потоке. К тому же любое освещение на велосипеде сделает ваше путешествие по дороге в десятки раз более безопасным. Ни один светоотражатель не привлекает столько внимания, как ослепляющие огоньки.

Стоит понимать, что отдельно подсветка на велосипед не является полноценной системой освещения. Для полной подготовки своего транспорта к ночным поездкам, вам необходимо установить и другие осветительные приборы. В первую очередь нужна передняя фара. Кстати, к её батареям можно подключить и самодельную светодиодную подсветку

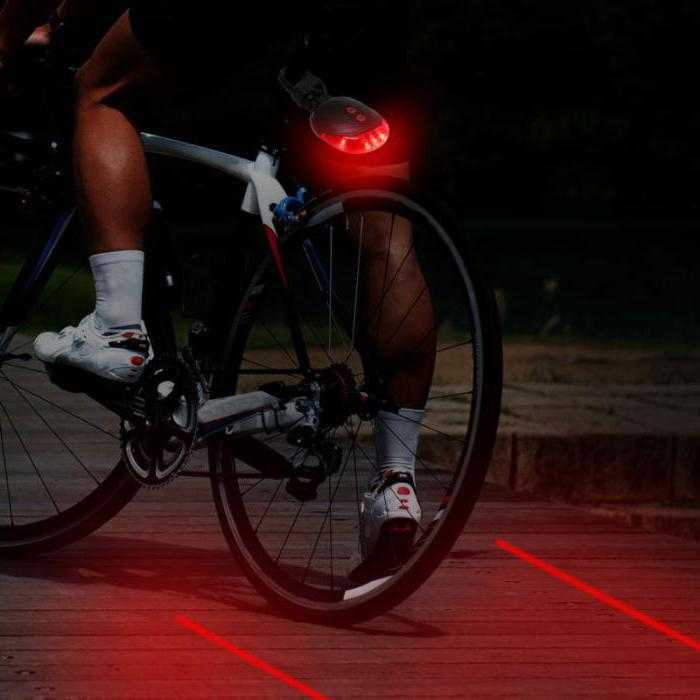

Наибольшее внимание водителей машин привлекает свет заднего фонаря, особенно мигающий. Водители объезжают велосипед аж по соседней или встречной полосе, боясь столкнуться с неопознанным транспортом с мигающими красными огнями

Говоря непосредственно о дополнительном освещении, нужно выделить, что существует неоновая и светодиодная подсветка на велосипед.

Велосипеды Эрлангена

Пока шоссер в процессе, предлагаю взглянуть на велосипеды нашего велосипедного города.

Да, именно в таких количествах и перед каждым более-менее посещаемым зданием. При этом добросовестные немцы в 99% случаев умудряются не обломать друг другу корзинки, тормоза и прочие выступающие элементы велоанатомии.

Вот, к примеру, пожилая, но очень бодрая горожанка:

А на этом при мне к магазину подъехала веселая дамочка:

Уж не знаю, чей это желтый конь, но написано, что принцесса Кстати, видите бумажку? Значит, велосипед стоит уже довольно долго. Если Принцесса скоро не заберет своего коня, то его заберет администрация города и продаст на аукционе!

А это… что это? По-моему, это батон хD Вы когда-нибудь видели такую конструкцию? Оно даже не амортизированое хD

Готовые решения подсветки велосипеда

На сегодняшний день существует огромное количество готовых вариантов, которые можно купить в велосипедных магазинах.

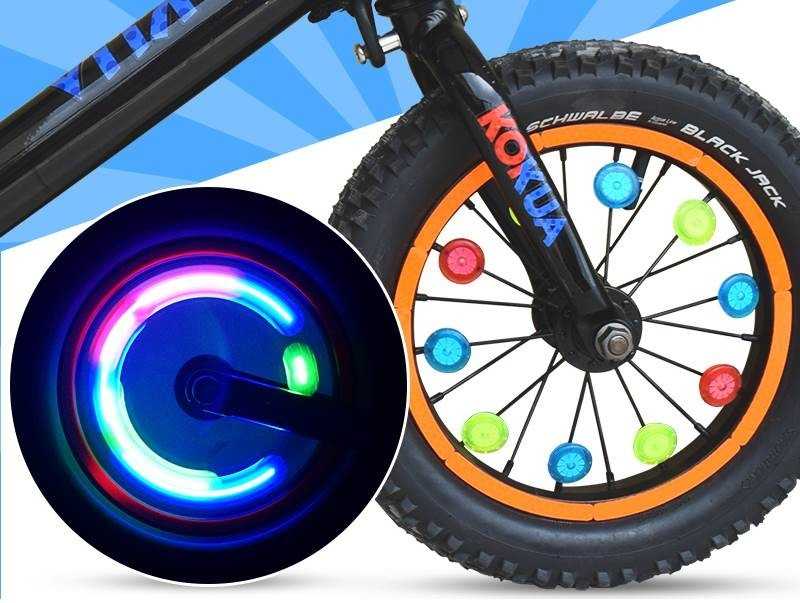

Подсветка на ниппель

Выполняется в виде колпачка или палочки, которая накручивается на ниппель. Работают они от встроенных батареек и включаются автоматически при вращении колеса, однако бывают модели с выключателем. Устройство обычно имеет разные режимы подсветки и является самым бюджетным вариантом.

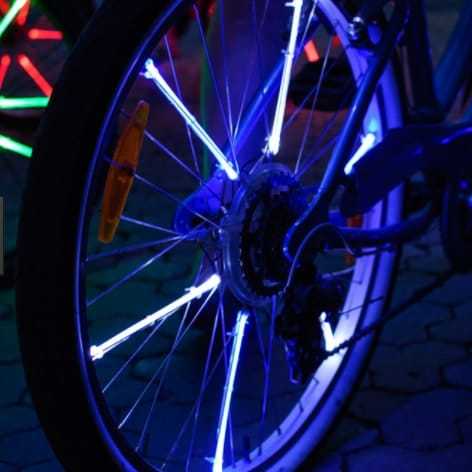

Подсветка на спицы

Аналогичный предыдущему вариант, только крепление осуществляется на спицу. При вращении светится вся плоскость колеса. Питание от батареек, блок с которыми крепится на втулке колеса.

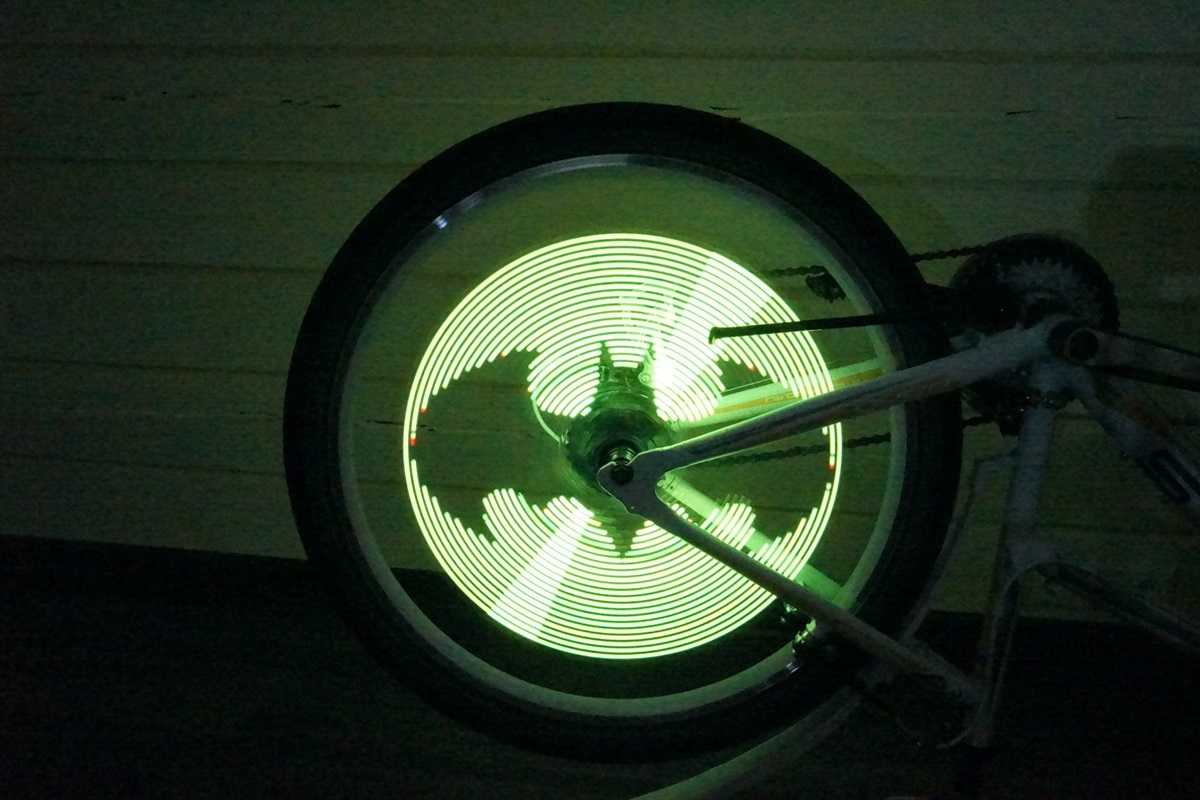

Программируемые LED подсветки колес

Гораздо более дорогие и технологичные модели. Главной их особенностью является возможность запрограммировать свой собственный рисунок, который будет отображаться во время езды. Крепление, как правило, осуществляется на спицы с помощью хомутов.


Комплекты на обод

Выполняется в виде «гирлянды» и крепится на обод. Один из самых практичных вариантов, так как подсветка очень яркая, а цена на данные комплекты низкая.

Жидкая резина Plasti-Dip

В настоящий момент самый перспективный и оптимальный вид подсветки колес — это покрытие Пласти-Дипом с флуоресцентным сиянием.

Это уникальная разработка отличается свойством накапливать солнечное и искусственное освещение и излучать его в темное время суток.

Пласти-Дип – краска на резиновой основе, которая кроме светящегося эффекта еще гарантирует дополнительную защиту велосипедных деталей от сколов, ржавчины и других механических и химических повреждений. Перед тем как покрасить байк его надо разобрать, удалить все лишние детали, грязь, обезжирить пространство. Старое покрытие не обязательно удалять перед нанесением жидкой резины.

Окраска обычно производится в три этапа, каждый слой наносится отдельно после полной просушки предыдущего.

  • Первый слой является связующим между резиной и материалом покрытия велосипедных спиц.
  • Второй слой – основной, им необходимо прокрасить всю требуемую площадь максимально тщательно, закрасив все труднодоступные участки.
  • Третий слой – закрепляющий, им выравнивают углы, мелкие бреши и неровности оставшиеся после нанесения второго.

Резиновый светящийся Пласти-Дип можно использовать не только для спиц и обода велосипеда, но и для полного закрашивания байка.

Степень и объём окрашиваемой поверхности зависит от предпочтений и материального положения велосипедиста, так как резиновый спрей не является дешевым и довольно сложно счищается.

При нанесении спрея части велосипеда лучше подвешивать на проволоке к любому удобному приспособлению и не кантовать до полной просушки (24-48 часов).

Плюсы окраски Пласти-Дипом – в процессе эксплуатации не надо будет заряжать и менять батарейки, резиновая краска с подсветкой с неограниченным сроком действия, а также является дополнительной защитой железного коня.

Надо только немного приложить физические условия и подождать до полной просушки – после этого светящиеся колеса байка обеспечены на длительное время.

Как поставить единичные лампы

На первом этапе продумываем, как украсить колеса. Можно пойти простым путем – симметрично расположить лампы по окружностям ободьев и на спицах. Но из отдельных светодиодов можно разработать настоящий рисунок, осталось только включить фантазию. Но независимо от задумки, схема объединения лампочек в цепь и подключения их стандартна для всех решений.

В работе понадобятся:

  • светодиодные лампочки в нужном количестве;
  • проводки;
  • несколько батареек напряжением 9В;
  • хомутики для ламп и батареек;
  • выключатель;
  • паяльник, изолента;
  • герметик.

Светящиеся лампочки в стоячем положении велосипеда будут похожи на елочную гирлянду, а в движении оставлять «трек». Распространенные цвета – красный, голубой и зеленый. Их сочетание в равных количествах при вращении колес будет давать ослепительный белый свет.

Приступаем к сборке электрической схемы:

  1. Паяльником соединить выводы каждой лампы с проводами. Штыри светодиодов замотать изолентой.
  2. Последовательное соединение ламп, как в старых елочных гирляндах, – наиболее простое решение. Провода, следуя друг за другом, образуют неделимую схему. По сути, питание переходит между диодами. Если один из них откажет, придется перебрать всю цепь.
  3. При помощи хомутиков закрепить лампочки на спицах колес.
  4. Соединить провода с батарейками. Последние расположить на втулках колес.
  5. От батарейки протянуть проводок с переключателем на руль.

Оголенные участки дополнительно замотать изолентой. Проблемные участки, куда может попадать вода, пройти герметиком. Вот так несложно сделать электрическую цепь для подсветки колес велосипеда. На последнем этапе проверить работоспособность.

Разновидности светодиодной подсветки

Светодиодная подсветка представлена в нескольких вариантах:

  • колпачки на ниппели камер;
  • отдельные лампочки;
  • влагозащитная лента;
  • LED-пластина;
  • катафоты.

Рассмотрим подробнее. Колпаки на ниппель – простое решение сделать свой велосипед ярким и броским в движении. Как видно из контекста, эти лампочки закрепляются на внутренних сторонах ободьев. Пока велосипед стоит, они лишь напоминают «светлячков». Но при движении колеса в темноте смотрятся как два ярких кольца. И чем выше скорость, тем длиннее «световой след» от них.

Второй вариант осветить колеса байка – установить светодиоды на спицах и ободьях. Отдельные лампочки соединяются в цепь и подключаются к источнику питания. Система обязательно снабжается переключателем, который соединяет цепь с батарейкой. Преимущество установки такой подсветки своими руками – возможность создать световой рисунок из ламп разных цветов.

Продвинутый вариант светодиодов для велосипеда – влагозащитные ленты. По сути, это готовая цепь, ее нужно лишь наклеить на колеса по своему усмотрению. Комплекты продаются в магазинах, но можно сделать подсветку из лент самостоятельно. Принцип такой же, как и с отдельными лампами. Впрочем, как это сделать, разберем чуть позже.

Катафоты со встроенными диодными лампочками используются в целях безопасности для передвижения в тумане и в ненастную погоду. Могут ставиться на спицы или дублировать основные светоотражатели и фары.

Последний вариант – светящиеся пластины, LED-аниматоры. Из всех перечисленных видов подсветки этот самый привлекательный. Самому его, конечно, соорудить не получится, только купить готовый. Немного о графическом светодиодном дисплее:

  • картинка программируется через ПК;
  • диск закрепляется на спицы колес при помощи хомутов;
  • изображение передается на пластину при движении велосипеда;
  • есть дополнительные режимы мигания, переливания;
  • работа от батарейки типа ААА.

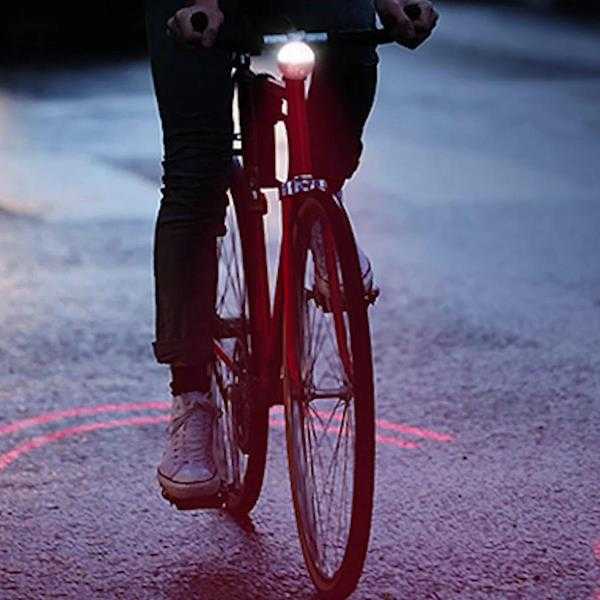

Схема простая, установить готовый вариант на свой байк несложно. Конструкция не добавит существенного привеса, зато порадует взгляды прохожих и повысит уровень безопасности в темноте.

Подсветка для велосипеда своими руками

Однако не обязательно сразу бежать в магазин, все можно дёшево сделать своими руками, а результат будет не хуже, чем у покупных вариантов. Перед тем, как начать работу необходимо купить все необходимые комплектующие. Нам понадобится:

  1. Светодиоды;
  2. провода;
  3. источник питания;
  4. выключатель.

Как выбрать светодиодную ленту

Для установки на велосипед подойдут и одиночные светодиоды, но гораздо практичнее использовать именно светодиодную ленту, на ней уже припаяны все элементы, включая токоограничивающие резисторы, её можно удобно нарезать и она имеет свой клеевой слой.

Есть несколько важных характеристик, на которые нужно обращать внимание при выборе:

  1. Мощность. Она измеряется в ваттах на метр и обозначает, какое количество энергии потребляет метр ленты. Чем выше мощность, тем ярче будет светить лента. Я не рекомендую брать слишком высокую мощность, так как батарея будет быстро садиться. (Оптимально 4-8 ватт)
  2. Степень защиты. Для наших нужд нужна влагостойкая лента (уровня IP 65 или IP67, IP68), если же вы решите взять обычную, то её будет необходимо защищать от воды герметиком, в качестве которого можно использовать силикон.
  3. Цвет выбирается из эстетических соображений.

Одиночные светодиоды

В зависимости от них нужно будет подбирать токоограничивающий резистор и источник питания. Все расчёты производятся по закону Ома:

R = V / I где R — сопротивление в омах, V — напряжение в вольтах, I — ток в амперах.

Смотрим на показатели вашего светодиода. Допустим напряжение равно 2 вольтам (В), а ток 20 миллиампер (0.02А). Источник питания нужно брать большего напряжения, чем напряжение светодиода, например две батарейки по 1,5 вольта в сумме дадут 3В. Считаем:

Резистор R = (Vпитания – V светодиода) / I светодиода

R = (3 — 2) / 0.02 = 50 ом; значит, нам понадобится резистор сопротивлением 50 ом.

То же самое можно сделать, подключая светодиоды последовательно.

R = (12 — 2 * 3) / 0.02 = 300 ом, где 3 — количество диодов.

Соответственно, нужен резистор на 300 ом.

Такие сборки можно соединять параллельно, что очень удобно. Фактически это и есть схема, по которой устроена светодиодная лента.

Провода

Провода необходимо брать гибкие, многожильные, медные, с сечением примерно 1,5 квадрата. Берите нейтральные цвета, чтобы они сильно не выделялись.

Источник питания

Подбирать источник питания следует исходя из необходимого вам напряжения. Для светодиодной ленты подойдет батарейка типа «Крона» или сборка из 6-8 пальчиковых (АА) или мизинчиковых (ААА) элементов. Не забудьте купить держатель для батареек (холдер).

Но гораздо практичнее использовать аккумуляторы в виде тех же батареек. Более продвинутый вариант – литий-ионные аккумуляторы форм-фактор 18650. Они имеют удобное напряжение 3.7 вольта, но при необходимости их можно подключать параллельно, тогда напряжение суммируется и будет равно 7.2 и 11.1 вольта для 2 и 3 аккумуляторов.

Они имеют емкость от 1100мА/ч и вплоть до 3400мА/ч. На таких аккумуляторах подсветка будет работать в несколько раз дольше, чем от батареек. Не забудьте про зарядное устройство. Хорошо себя показали компании Efest или Trustfire.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tuning Style
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
