Зачем нужен и как устроен механический спидометр для велосипеда?

Плюсы и минусы электронных устройств

Наиболее популярными в настоящее время являются электронные велосипедные измерители скорости. Удобное цифровое табло показывает не только скорость (текущую, среднюю за поездку и максимальную), но и время, а также пробег (дневной и общий). В комплект поставки входят:

сам цифровой прибор;
панель крепления;
считывающий датчик;
магнит;
соединительный провод;
элементы для установки и крепления.

Главное достоинство таких приспособлений: они универсальны и их легко адаптировать к любым разновидностям велосипедов независимо от размеров переднего колеса. Недостатком, хотя и незначительным, является необходимость периодической замены элемента питания.

Устранение неполадок

Если устройство не включается, причиной этому чаще всего является отсутствие функционирования батареек. Некоторым моделям свойственно довольно быстро сажать батарейки. Исключить постоянную замену батареек можно с помощью перенастройки велокомпьютера. Экономичные по стоимости устройства теряют все настройки сразу, как только истощаются элементы питания. В отдельных случаях настройки возвращаются к стандартным значениям.

Несоответствие скорости случается из-за неточных установок магнита и сенсора. При движении по кочкам, на большой скорости, в момент столкновения с любыми препятствиями (травой), магнит без труда смещается, и сенсор через один фиксирует его проходы.

Диагностика проводится довольно просто. Приподнимаем переднее колесо и наблюдаем за устройством, проводя магнитом в непосредственной близости от сенсора. При отсутствии распознавания магнита компьютером, достаточно поправить положение магнита.

Если проблема при движении остаётся, следует поискать причину в самом проводе. Техника его изучения и замены абсолютно идентична любой электронике.

Типы велокомпьютеров

Классифицировать данные аксессуары можно по различным признакам. Но установка на велосипед будет зависеть только от типа подключения к сенсору: проводной или беспроводной.

Первый вид велокомпьютера значительно дешевле. Сенсор соединяется с дисплеем проводком, который необходимо протягивать и фиксировать на вилке и руле.

Его главными минусами является то, что проводка может мешаться велосипедисту, цепляться за ветки и, в случае повреждения провода, велокомпьютер перестанет работать.

Беспроводные компьютеры значительно дороже своих собратьев. Они не только смотрятся лучше, но еще и практичнее проводных. Только и у этих компов есть свои минусы.

Самым главным является необходимость систематической подзарядки сенсора или смены в нем элемента питания. В проводных питание сенсора идет от самого велокомпьютера.

Так же процесс установки может немного дополняться в зависимости от функциональных возможностей аксессуара. Так, например, если в велокомпьютере предусмотрен подсчет каденса, то потребуется установка сенсоров на шатуны.

Этапы установки

Установка крепёжной площадки

вряд ли теперь удастся найти стационарно установленный на велосипеде прибор. Все проданные модели съемные. Поэтому установка велокомпьютера — это, прежде всего, установка монтажного кронштейна — небольшой панели с двумя контактами и замком для фиксации велокомпьютера.

Монтажная пластина в центре руля

Обычно сайт располагается в нескольких стандартных местах:

По центральной части руля: максимально удобное расположение. Ближайшее к центру рулевое колесо обычно не занято, велокомпьютер здесь в безопасности. Его сложно случайно ударить или сломать.
На краю ручки или над рычагами КПП есть два места, которые обожают энтузиасты гаджетов: недалеко от рук кнопки работают комфортно, не вынимая руки из стандартного положения. Обратной стороной является то, что устройство в таком положении может случайно коснуться.
Штанга — особенно желательное место, если велокомпьютер большой, с большим экраном и несколькими кнопками управления. Минусы этого сиденья: при транспортировке или падении будет легко задеть платформу, а на вынос обычно ставится и держатель для мобильного телефона или навигатора.

Платформа часто фиксируется с помощью одноразовых строп, которые затягиваются максимально плотно, ведь при установке и снятии компьютера это будет серьезная нагрузка. Ремни рекомендуется укрепить небольшой резиновой опорой. Это предотвратит скольжение пластика по гладкому металлу.

Установка датчика и магнита

Особого внимания требует установка магнита и датчика (геркона). Здесь важна максимальная точность. Вся система должна быть размещена на расстоянии 7-12 см от оси колеса, чтобы центробежная сила не заставила магнит упасть. Сторона геркона и магнита важна только при использовании дисковых тормозов, которые следует устанавливать на стороне, противоположной диску.

Геркон и приемник

Датчик со специальными проводами устанавливается с помощью шнуров или металлического зажима на ножку амортизационной вилки строго перпендикулярно плоскости вращения колеса. В идеале герконовый переключатель (герметичный контакт, замыкающийся при поднятии магнита, на чем основана его работа) должен располагаться перпендикулярно оси магнита в ближайшей к нему точке, но этого очень трудно достичь, учитывая угол отклонения луча.

Далее к балке прикрепляется магнит. Его необходимо установить после датчика, следя за тем, чтобы расстояние между герконом и магнитом не превышало пары миллиметров в ближайшей точке. Магнит затягивают как можно сильнее, до упора, так как на него будут воздействовать все колебания колеса.

датчик и магнит очень редко устанавливаются на заднее колесо. В этом случае фиксация еще проще, главное правильно отрегулировать длину жгутика, иначе при вибрации датчик выскользнет и контакт будет потерян.

Размещение провода

Самая трудоемкая часть — это установка провода. Неаккуратная нить не только испортит внешний вид велосипеда, но и со временем может стать проблемой. Он повредит расположенные рядом механизмы, помешает ремонту и обслуживанию, изнашивается под нагрузкой.

В первую очередь следует определить необходимую длину кабеля: не заряжая вилку, подвести кабель к велокомпьютеру и, прибавив 10-15% длины за погрешность, отрезать лишнее. После фиксации контактов (обычно на монтажной пластине контакты просто вкручиваются с тыльной стороны) приступаем к установке.

Велокомпьютер со слабым кабелем.

Есть два способа проложить провод:

1. На рулевой колонке.

Это удобно для простых велосипедов и простой способ крепления проволоки к жгутам, главное не забыть прокатиться в районе рамы. На практике этот способ крепления предпочтительнее в мастерских «на стройплощадке». Это повредит провод при повороте рулевого колеса.

2. Через тормозной трос.

Таким образом используются зазоры между кабелями, и если использовать не жгуты, а простую изоленту, то визуально никаких проводов не будет видно. Нет необходимости наматывать провод вокруг кабеля. Это зрительно увеличит его и вызовет проблемы при разборке.

В случае беспроводной связи установить велокомпьютер на велосипед максимально просто. Вам может потребоваться только один провод от геркона к эмиттеру, если они не выполнены в одном корпусе.

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком

мы рассматривали ранее, поэтому заострять внимание на этом не будем

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

Поломки

К основным неисправностям относятся:

разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

Этапы установки

Установка крепёжной площадки

Вряд ли сейчас можно найти устройство, стационарно устанавливающееся на велосипед. Все продающиеся модели съёмные. Потому установка велокомпьютера – это, в первую очередь, установка крепёжной площадки – небольшой панели с двумя контактами и замком для закрепления велокомпьютера.

Обычно площадка размещается в нескольких стандартных точках:

На выносе руля – особенно востребованное место, если велокомпьютер крупный, с большим экраном и несколькими кнопками управления. Минусы этого места – будет легко задеть площадку при переноске или падении, а также на вынос обычно ставится крепление для мобильного телефона или навигатора.
На центральной части руля – самое комфортное размещение. Руль ближе к центру обычно не занят, велокомпьютер здесь в безопасности. Его сложно случайно задеть или разбить.
На крае грипсы или поверх манеток – два места, которые любят фанаты гаджетов: недалеко от рук, кнопками удобно управлять, не убирая руку, из стандартного положения. Минус в том, что устройство при таком размещении может нечаянно задеваться.

Площадка крепится чаще всего с помощью одноразовых жгутов, которые затягиваются максимально сильно, потому что при установке и снятии компьютера на неё будет серьёзная нагрузка. Рекомендуется усилить жгуты небольшой резиновой подложкой. Это исключит скольжение пластика по гладкому металлу.

Установка датчика и магнита

Наибольшего внимания требует установка магнита и сенсора (геркона). Здесь важна максимальная точность. Всю систему следует размещать на расстоянии 7-12 см от оси колеса, чтобы центробежная сила не сбивала магнит. Сторона размещения геркона и магнита важна только при использовании дисковых тормозов, устанавливать которые следует с обратной от диска стороны.

Сенсор с подходящими проводами устанавливается с помощью жгутиков или металлического хомутка на ногу амортизационной вилки строго перпендикулярно плоскости вращения колеса. В идеале, геркон (герметичный контакт, замыкается при поднесении магнита, на чём и основано его срабатывание) должен быть перпендикулярен оси магнита в ближайшей к нему точке, но добиться этого, учитывая угол отклонения спицы, очень сложно.

Далее магнит закрепляется на спице. Устанавливать его надо уже после сенсора, точно сверяясь, чтобы расстояние между герконом и магнитом не превышало пары миллиметров при в самой ближней точке. Магнит затягивается максимально сильно, до упора, так как на него будет воздействовать вся вибрация колеса.

Очень редко сенсор и магнит устанавливаются на заднее колесо. В этом случае крепление ещё проще, главное – правильно подогнать длину жгутиков, иначе при вибрации сенсор будет сползать и контакт теряться.

Размещение провода

Самая трудоёмкая часть – размещение провода. Неаккуратно проложенный провод будет не только портить внешний вид велосипеда, но и со временем может стать проблемой. Станет задевать соседние механизмы, мешать при ремонте и обслуживании, перетираться под нагрузкой.

В первую очередь, следует определить необходимую длину провода: без нагрузки на вилку провести провод до велокомпьютера и, добавив 10-15% длины на погрешность, отрезать лишнее. После закрепления контактов (обычно на крепёжной площадке контакты просто завинчиваются с обратной стороны) начать монтаж.

Есть два пути прокладывания провода:

1. По рулевой колонке.

Это удобный для простых велосипедов и лёгкий способ, при котором провод крепится на жгутики, главное – не забыть сделать напуск в зоне рамы. На практике такой способ крепления предпочитают в «дворовых» мастерских. Он приводит к повреждению провода из-за перекручивания руля.

2. По тросику тормоза.

Таким образом используются напуски тросика, а если применить не жгутики, а простую изоленту, то визуально никаких проводов не будет видно. Нет необходимости оборачивать провод вокруг тросика. Это визуально увеличит его и при демонтаже доставит проблем.

В случае беспроводного типа связи установка велокомпьютера на велосипед максимально упрощена. Может понадобится только проложить провод от геркона до излучателя, если они выполнены не в едином корпусе.

Настройка и основные показатели

Длина окружности колеса

Настройка велокомпьютера всегда начинается с ввода длины окружности колеса велосипеда. Именно от корректности этого значения будет зависеть точность измерений и расчётов устройства.

Длину окружности колеса можно измерить с помощью нитки, обернув её вокруг колеса, или портновского метра, но это не самый точный способ, так как при движении камера сжимается, и эффективная длина становится чуть меньше.

Точную длину окружности для конкретного велосипеда и велосипедиста измеряют с полной нагрузкой. Для этого достаточно пометить точку на покрышке, отметить её на полу или асфальте, проехать ровно оборот и измерить расстояние между двумя отмеченными точками.

Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:

Назначение спидометра

Современный велоспидометр является неким компактными многофункциональным устройством, предназначенным для получения данных о скорости велосипеда, а также по совместительству имеющий ряд других функций.

Ныне существуют три разновидности велоспидометров: механический, электронный беспроводной и проводной, велокомпьютер. Один из самых устаревших видов – механический, поэтому он имеет наиболее простую конструкцию и наименьший функционал.

Несколько основных параметров, которые отображают современные виды спидометров:

Скорость движения велосипеда;
Максимальное значение скорости;
Общий пройденный километраж велосипеда;
Замер километража текущего заезда;
Текущее время.

Остальные характеристики могут варьироваться в зависимости от разновидности велоспидометра и ценового диапазона устройства. Но выше перечисленных параметров для любителя прокатиться на велобайке будет более, чем достаточно.

Особенности эксплуатации спидометров

У спидометров есть одна особенность — они имеют довольно высокую погрешность измерения, при этом точность измерения зависит от ряда факторов.

Наибольшей погрешностью обладают спидометры с механическим приводом (с шестереночным датчиком), причем с течением времени неточность показаний прибора повышается. Это связано с износом шестерни датчика и в некоторой степени с износом шестерни привода датчика на вторичном валу КПП. Погрешность может достигать 10% и более, а в какой-то момент датчик и вовсе перестанет нормально работать. Электронные спидометры с импульсными или индукционными датчиками лишены этого недостатка, так что они отличаются лучшей точностью.

Но никакой из типов спидометров не застрахован от ошибок, возникающих вследствие различных факторов. Например, погрешность в 2,5% и более возникает при установке на автомобиль колес уменьшенного или увеличенного диаметра, а также при езде на спущенных покрышках. Ошибка возникает из-за того, что датчики скорости отсчитывают количество оборотов, совершенных вторичным валом или валом привода ведущего колеса за единицу времени. Так, при уменьшении диаметра колес (или при слишком низком давлении в покрышках) количество оборотов вторичного вала КПП, совершенное за километр пути, будет больше, чем при езде на колесах увеличенного диаметра. А значит, на колесах малого диаметра спидометр будет показывать увеличенную скорость, а одометр будет отсчитывать увеличенный пробег.

Дополнительную погрешность измерения скорости и пройденного расстояния дают спидометры на переднеприводных автомобилях. Дело в том, что скорость вращения переднего колеса неодинакова при разных углах поворота угла: при повороте влево показания уменьшаются, при повороте вправо — увеличиваются (речь идет, напомним, о левом переднем колесе).

Однако даже на автомобилях, оснащенных колесами рекомендованного диаметра, спидометр может давать погрешность до 10%. Максимальная ошибка возникает на больших скоростях (до 200 км/ч и более) — спидометр завышает показания на 10-20 км/ч., однако при скоростях до 60-70 км/ч показания прибора точные. Эта погрешность вносится в спидометры осознанно в целях безопасности — высокие показания заставляют водителя снизить скорость, да и в реальных условиях показания спидометра более 120 км/ч, в общем-то, и не нужны, а в городе практический предел показаний и вовсе лежит в пределах 40-60 км/ч.

Особое внимание необходимо уделять выбору нового спидометра, который будет установлен на автомобиль в случае поломки старого. Необходимо ставить те спидометры и датчики, которые рекомендованы производителем автомобиля, в противном случае прибор будет выдавать показания с большой ошибкой. Современные электронные спидометры в этом плане более универсальны — их можно настроить (прописать в компьютере автомобиля) с помощью специального прибора

Современные электронные спидометры в этом плане более универсальны — их можно настроить (прописать в компьютере автомобиля) с помощью специального прибора.

При эксплуатации автомобиля необходимо помнить об этих особенностях, а при поломке спидометра как можно скорее делать его ремонт или замену. И в этом случае у водителя не будут возникать проблемы с соблюдением скоростного режима и противоречия с приложениями к ПДД.

Леонардо да Винчи в 1500 г. создал прототип механизма для измерения скорости конного экипажа. И только в 1901 году усовершенствованный аналог изобретения был установлен компанией Oldsmobile на автомобили. С тех пор устройство спидометра разительно изменилось. Рассмотрим принцип работы, почему врут механические и электрические спидометры, а также основные поломки.

Самостоятельная установка

Если ранее установленный электрический спидометр пришел в негодность, его можно подключить своими руками, без особых проблем. Основная задача при установке, правильно совместить гнездо электрической проводки. На всех современных автомобилях, распиновка контактов следующая:

«1» контакт является входящим «+» питания.
«2» контакт выходящий импульс на блок управления.
«3» контакт является входящим «-» питания.

Есть также возможность замены механического спидометра на электронный, для автомобилей, не укомплектованных бортовым компьютером. Для этого необходим универсальный спидометр, работающий без ЭБУ. Для установки понадобится подобрать датчик скорости, подходящий под крепление механического привода троса. Новый датчик должен иметь контактный шток необходимой длинны, для реакции на вращение вторичного вала коробки передач. Главная проблема переделки заключается в том, чтобы правильно подобрать датчик скорости. Для отечественных автомобилей он должен быть 6 импульсным.

Настройка и основные показатели

Длина окружности колеса

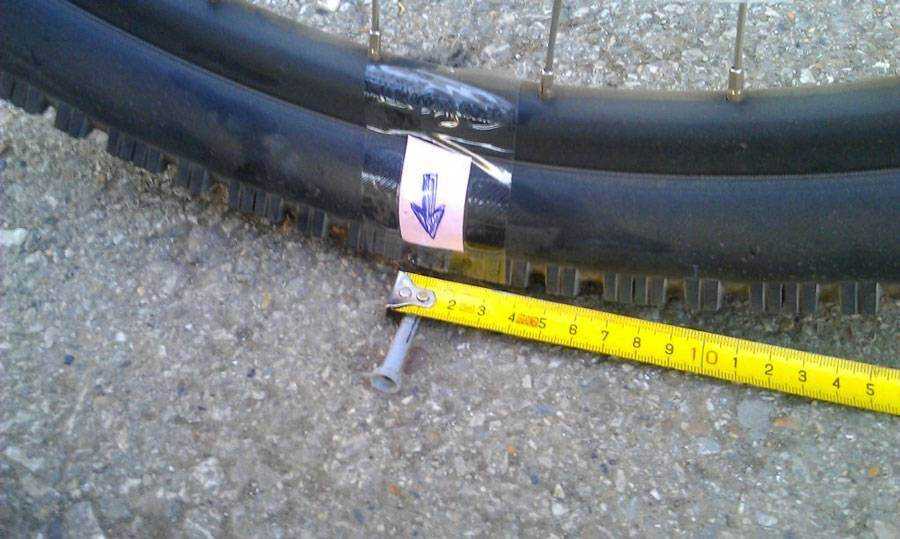

Самый точный способ измерения длины окружности колеса

Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:

Маркировка	Длина окружности в мм
16″ x 1.5″	1206
16″ x 2.0″	1253
6″ x 1.95″	1257
20″ x 1-1/4″	1618
26″ x 1.0″	1913
24″ x 1.9″	1916
650c x 20 мм	1945
26″ x 1.25″	1953
26″ x 1.5″	1985
650c x 23 мм	1990
26″ x 1.75″	2035
26″ x 1.9″	2055
26″ x 2.0″	2074
700с x 20 мм	2074
26″ x 2.1″	2095
700с x 23 мм	2105
26″ x 2.25″	2115
700с x 25 мм	2124
700с, камерная	2130
26″ x 2.3″	2135
700с x 28 мм	2136
700с x 30 мм	2145
27″ x 1-1/8″	2155
700с x 32 мм	2155
27″ x 1-1/4″	2161
700с x 35 мм	2168
700с x 38 мм	2180

В некоторых моделях компьютеров достаточно настройки размера колеса, а расчёт длины не требуется.

Настройка часов и других показателей

Многие велокомпьютеры оснащаются не только функцией измерения скорости и расстояния, но и различными дополнительными показателями.

В первую очередь, это часы. Их настройка зависит от количества кнопок, но не вызывает проблем.

Следующий по популярности показатель – это подсчёт калорий. Он может быть полезен, хотя обычно использует совершенно удивительные алгоритмы. Для этого расчёта необходима настройка веса

Также стоит уделить внимание единицам измерения. Если окружности практически везде настраивается в миллиметрах, то вес часто измеряют в фунтах

Основные показатели

За долгое время сложился стандартный набор показателей велокомпьютеров с единицами измерения. Разберём их.

SPD, SPEED – текущая скорость. Обычно отмечается, Mph – миль в час, Kmh – километров в час.
AVG, AVS – средняя скорость после последнего сброса. Нулевая скорость обычно не учитывается.
TM, TIME – общая длительность движения после сброса. При нулевой скорости так же останавливается.
DST – дистанция, общее расстояние с момента сброса.
ODO – общая дистанция (пробег). ODO так же сбрасывается, но по особой команде RESET, вместе с другими настройками велокомпьютера.
Scan – отметка режима демонстрации показателей, когда они отображаются на дисплее по очереди.

Велокомпьютер с актуальными показателями

Беспроводной велоспидометр

Беспроводной спидометр на велосипеде (иногда их еще называют велокомпьютерами) отличается от обычного электронного приспособления тем, что нет необходимости соединять считывающий датчик с основным прибором проводами. Показания передаются с помощью радиосигнала.

За счет этого значительно упрощается установка устройства. Достаточно только закрепить:

датчик на вилке переднего колеса;
магнит на спице;
сам прибор (в зависимости от размеров и конструкции) на руле или запястье.

Питающие элементы устанавливают и в датчик, и в основной прибор. Стоимость таких приспособлений дороже (в сравнении с цифровыми проводными моделями).

В наших предыдущих статьях мы уже рассказывали про тренажеры для современных велосипедистов . В рамках нашего раздела: «специальные спортивные устройства и учебные приборы» продолжаем изучать всевозможные приспособления для всех любителей педалей и руля . И сегодня Вы познакомитесь с ещё одной такой любопытной разработкой, а также узнаете, как собрать механический велоспидометр своими руками.

Тренажер для велогонщиков.

Станок предназначен для совершенствования тактических действий велогонщиков. Данный тренажер позволяет гонщикам по движению стрелок на экране следить не только лишь за своей работой, но также и за работой противника.

Устройство (рис. 1,а) состоит из двух велосипедных станков 1, двух редукторов 2, тросов 3 и экрана 4 с соосно вмонтированными стрелками 5. Каждый редуктор представляет систему, состоящую из двух червячных передач.

Редуктор крепится на раме велостанка на расстоянии 25…30 см от переднего ролика. На первый червяк редуктора насаживается блок (из пластмассы или текстолита), длина окружности которого равна длине окружности ролика. Блок с роликами соединяется резиновым шкивом. Ко второй шестерне редуктора крепится гибкий трос от спидометра автомобиля. Второй конец троса присоединяется к стрелке.

Система крепления стрелок к редуктору показана на рис. 1,б (1 — муфта с механической шестеренкой, свободно вращающейся на оси первой стрелки; 2 — втулки).

Крепление тросов к стрелкам должно обеспечивать независимое вращение стрелок (например, соосное крепление). К оси первой стрелки трос крепится непосредственно. Осью второй стрелки служит муфточка с зубчатой шестеренкой, которая соединяется точно с такой же шестеренкой, к оси которой крепится второй трос. Данная система крепления обеспечивает зависимость стрелок только от своего редуктора.

Электронный велоспидометр.

Прибор может использоваться велосипедистами во время соревнований и повседневного тренинга для рационального распределения скоростных нагрузок.

По принципу действия велоспидометр (рис. 2) подобен частотомеру. Здесь используется пропорциональная зависимость механической скорости движения от частоты вращения колес. Фактически этим устройством частоту вращения преобразуют в напряжение, которое и определяет скорость движения велосипеда .

Преобразование частоты вращения в напряжение осуществляется с помощью датчика в виде пары контактов, которые размыкаются на короткое время за один оборот колеса.

С помощью вспомогательных цепей датчик формирует импульсы напряжения с частотой следования, равной частоте вращения колеса. В качестве датчика-выключателя использована кнопка В1. На схеме V2, V3 — транзисторы МП41; V4 — МП115.

Как видите схема предельно проста и доступна для реализации своими руками. Ну, конечно при наличии этих самых рук. А для всех тех, кто не хочет повторно изобретать колесо, и привык пользоваться не самопальными, а покупными брендовыми спортивными вещами, напоминаем, что любой аксессуар, а также и спортивную амуницию

Гто кто сдает. Зачем сдавать нормы ГТО? Кто может выполнять нормы ГТО

Награждение значками ГТО

Виды спидометров для велосипеда, конструкция, плюсы и минусы

Виды спидометров:

Беспроводной.
Электронный.
Механический.

Каждый имеет свои преимущества и недостатки.

Механический спидометр

Механические спидометры уже давно не пользуются былой популярностью. Им на смену пришли электронные велокомпьютеры. Тем не менее некоторым велосипедистам нравятся винтажные модели.

Сначала детально рассмотрим конструкцию.

Устройство состоит из таких конструктивных элементов:

корпус;
тросик;
приводное колесико.

Чаще всего такие устройства устанавливают на шоссейные велосипеды. Устанавливать приборы на горные велосипеды не рекомендуется, потому что при попадании грязи, пыли или песка устройство быстро выходит из строя.

Главное — правильно установить механический спидометр. Покрышка должна контактировать с приводным колесиком. Для этого необходимо правильно его установить. Должен быть чистый контакт. При этом нельзя придавливать приводное колесико к резине. Вследствие чего может уменьшаться скорость движения.

Трос необходимо правильно натянуть. При этом нельзя закручивать трос.

К недостаткам относятся:

Если на велосипеде установлены деформированные колёса, тогда устройство работать не будет.
Нельзя сохранять информацию.
Неправильная установка прибора приводит к постоянному притормаживанию.
Нельзя пользоваться на проселочных дорогах. Потому что при попадании грязи устройство выйдет из строя.
Прибор нужно периодически смазывать.

К преимуществам относятся:

Надежность и доступность.
Стоимость.
Работает без батареек.

Электронная модель

Электронный спидометр — это специальный измерительный прибор.

Он предназначен для разных целей:

текущее время;
время в пути;
пробег;
скорость;
максимальная и средняя скорость;
давление и т. д.

Рассмотрим конструкцию. Электронный спидометр состоит из таких основных компонентов:

Основной блок. Это специальный прибор. Как правило, он устанавливается на руль. Батарейки используются в качестве источника питания.
Способы соединения. Обязательным условием является регулярная замена аккумулятора.
Датчик каденса. Магнит устанавливается на шатун. А на раму монтируется датчик скорости.
Датчик колеса. Этот датчик устанавливается на вилку.

Велокомпьютеры делятся на базовые и продвинутые модели. Они отличаются между собой по количеству функций.

К преимуществам относятся:

Демократичная стоимость.
Отлично подходят для новичков.

К недостаткам относятся:

Небольшое количество функций.
Провода подвержены износу.
Такое устройство работает только в закрепленном положении.

Принцип работы устройство весьма прост. Прибор подсчитывает сигналы от разных датчиков за определенный промежуток времени.

Рассмотрим подробнее самые популярные функции электронного спидометра:

Только самые дорогие модели оснащены такой опцией. Такая функция позволяет быстро определять местоположение.
Пульсометр. В комплект поставки входит специальный датчик, который измеряет пульс. Такая функция поможет предотвратить перетренированность.
Альтиметр. Такая функция будет актуальна при горных походах.
Каденс. Каденс позволяет определять уровень нагрузки.
Два велосипеда. Можно пользоваться прибором на двух велосипедах.
Термометр. На экране отображается уровень влажности и температура.
Секундомер.
Часы.
Одометр. На экране устройства отображается общий километраж.
Максимальная скорость.
Средняя скорость.
Текущая скорость.

Беспроводной велокомпьютер

Беспроводной велокомпьютер — это современная система контроля. Главным отличием беспроводного велокомпьютера от проводного является способ соединения. Сигнал передается через специальный радиоканал. Батарейки используются в качестве элементов питания.

Беспроводные велокомпьютеры пользуются большой популярностью среди экстремалов и путешественников.

Рассмотрим самые популярные функции:

Скорость (максимальная, средняя и текущая).
Часы и секундомер.
Влагозащита.
Синхронизация с ПК.
Альтиметр и каденс.
Подсветка.
Пульсометр.
Расчёт времени круга.

К преимуществам относятся:

Высокие показатели прочности. Используется надежное крепление, поэтому повредить устройство достаточно сложно.
Информация сохраняется в памяти.
Устройство подходит как для новичков, так и профессиональных спортсменов.
Большое количество функций.
Устройство не нужно смазывать.
При необходимости устройство можно снять с крепления.
Передача информации осуществляется без проводов.

К недостаткам относятся:
