Kак узнать диаметр колеса велосипеда

Велосипед Калькулятор передаточного отношения и частоты вращения педалей велосипеда

Представьте, что ваша шина — это камера, а не открытая внизу. Таким образом, в поперечном сечении это будет круг, поэтому ширина шины эквивалентна диаметру шины. Следовательно, диаметр «колеса» составляет: диаметр обода. + (2 диаметра шины).

Длинное объяснение

Некоторые самозванные интернет-авторитеты утверждают, что ни один стоящий калькулятор передач не обходится без возможность добавить диаметр шины в расчет.Это правда, но тоже ошибочно.

Clincher «открыты» снизу. В отличие от трубчатой ​​шины, которой нет. Если вы все время ездите на «кадках», то понятие диаметра шин не проблема. Если вы разрежете шину прямо до обода, поперечное сечение будет кругом со всеми его геометрическими свойствами. Шина клинчера, однако, открыта внизу, поэтому, чтобы понять диаметр шины, вы должны представить, что это трубчатая шина, полностью закрывающая ее внутреннюю камеру.Нам известна ширина клинчерных покрышек, например, 700 x 23, и поскольку мы предполагаем, что шина круглая в поперечном сечении, мы можем использовать ширину шины в качестве прокси для диаметра.

Для расчета шестерен мы добавляем удвоенный диаметр (или глубину) шины (верхнюю и нижнюю), чтобы вычислить рабочий диаметр колеса. А дальше это так же просто, как Пи.

Диаметр шины может быть приблизительным по многим причинам. Нет готового ответа для определения диаметра шины в зависимости от давления в шине, температуры, вес гонщика, конструкция обода и шины, материал рамы, длина колесной базы и т. д.Существует множество факторов, которые влияют на нагрузку на шину и изменяют ее диаметр.

Итак, если диаметр шины является приблизительным, тогда расчет шестерен не совсем точен. Но для большинства из нас они достаточно точны.

курвиметр

курви́метр

Прибор для измерения длин отрезков кривых и извилистых линий на географических картах, топографических планах и графических документах. Прибор содержит обводное колёсико (диаметром 4–6 мм) и отсчётное устройство (шкала со стрелкой), заключённые в общем корпусе. Принцип действия прибора основан на определении длины пути, пройденного колёсиком при движении по измеряемой линии. Длину пути легко вычислить, если знать окружность колёсика и сколько оборотов оно сделало. Для удобства измерений колёсико через систему шестерёнок (как в часовом механизме) соединяется с отсчётным устройством. Причём шестерёнки подобраны так, что на шкале отсчётного устройства сразу показывается длина пути (в см), пройденного колёсиком. Зная длину линии на карте (плане, схеме) и масштаб изображения, определяют действительную величину измеряемого расстояния (в метрах и километрах).

Значения в других словарях

1. Курвиметр — (от лат. curvus — кривой и …метр прибор для измерения длин отрезков кривых и извилистых линий на топографических планах, картах и графических документах. К. изготовляют с круговыми и прямолинейными шкалами. Большая советская энциклопедия
2. КУРВИМЕТР — КУРВИМЕТР (от лат. curvus — кривой и…метр) — прибор для измерения длины кривых линий на топографических картах и планах. Большой энциклопедический словарь
3. курвиметр — орф. курвиметр, -а Орфографический словарь Лопатина
4. курвиметр — КУРВИМЕТР Прибор для измерения расстояний на карте. Колесико курвиметра прокатывают по измеряемой извилистой линии и по показанию стрелки на шкале определяют расстояние (в масштабе карты) или длину линии в сантиметрах. (Салимзянов Р.Р. Словарь спортивных терминов
5. курвиметр — КУРВИМЕТР -а; м. Спец. Прибор для измерения длины кривых линий на топографической карте, плане и т.п. Толковый словарь Кузнецова
6. курвиметр — – прибор для измерения расстояний на карте или плане по извилистым дорогам, рекам и т.п. кривым линиям. Большой словарь иностранных слов
7. курвиметр — Курвиметр, курвиметры, курвиметра, курвиметров, курвиметру, курвиметрам, курвиметр, курвиметры, курвиметром, курвиметрами, курвиметре, курвиметрах Грамматический словарь Зализняка
8. курвиметр — КУРВИМЕТР а, м. curvimètre m. <��лат. curvus (curvi) кривой +гр. metreo мерю. Прибор для измерения расстояний на карте или плане по извилистым дорогам, рекам и т. п. кривым линиям. СИС 1954. Словарь галлицизмов русского языка

• Блог
• Ежи Лец
• Контакты
• Пользовательское соглашение

2005—2020 Gufo.me

Какими бывают размеры велосипедных колес

Геометрические параметры велосипедов разнятся между собой по строгой закономерности – это касается и ростовки рамы, и диаметров колес. Для начала представим таблицу размеров:

Колесо, дюймы/мм	Обод, мм	Велосипед
20/508	406	Детский, подростковый, складной, ВМХ
24/609	507	Подростковый, складной взрослый
26/660	559	Горный
28/711	622	Дорожный, гибрид, шоссейный
29/736	622	Горный найнер

В первой колонке представлены традиционные диаметры колес в дюймах и миллиметрах. Колесо измеряется вместе с покрышкой. Чтобы узнать размер обода, необходимо вычесть высоту покрышки, помноженную на два. Стандартные размеры ободьев представлены во второй колонке.

Системы измерения размеров колес велосипеда:

• классическая, в дюймах;
• в сантиметрах;
• стандарт ISO, в миллиметрах.

Международная организация стандартизации (ISO) внедрила универсальную систему измерения колес во избежание путаницы. Ее и придерживаются все производители велосипедов. Размеры колес складываются из диаметра «чистого» обода и ширины профиля покрышки.

При выборе новых шин необходимо знать посадочные диаметры ободьев – эти числа на покрышках должны им соответствовать. Это пригодится при переходе на другой профиль шин. В обиходе колесо измеряется дюймами, да и в дюймах приводить размеры удобнее. А еще по размеру колеса можно определить и тип велосипеда – прогулочный, горный или шоссейный.

Размеры колес важно знать при выборе детского велосипеда. Здесь наблюдается прямая взаимосвязь числовых значений диаметров с ростом и возрастом ребенка, так называемая «колесная ростовка»

Ниже таблица стандартов:

Диаметр, дюймы	Рост, см	Возраст
12	до 98	3
14	98 – 104	3 – 5
14, 16	104 – 110	4 – 5
16, 18	110 – 116	5 – 6
20	116 – 128	6 – 8
24	до 164	больше 8

Размеры колес детских велосипедов стоят отдельно от взрослых: детский ряд заканчивается на 24”-колесах, в то время как для взрослых только начинается (за исключением 20-дюймовых ВМХ). 24-дюймовые колеса можно смело относить к подростковым и универсальным (для взрослых небольшого роста). Разумеется, эти данные лишь помогут выбрать велосипед, в остальном необходима примерка.

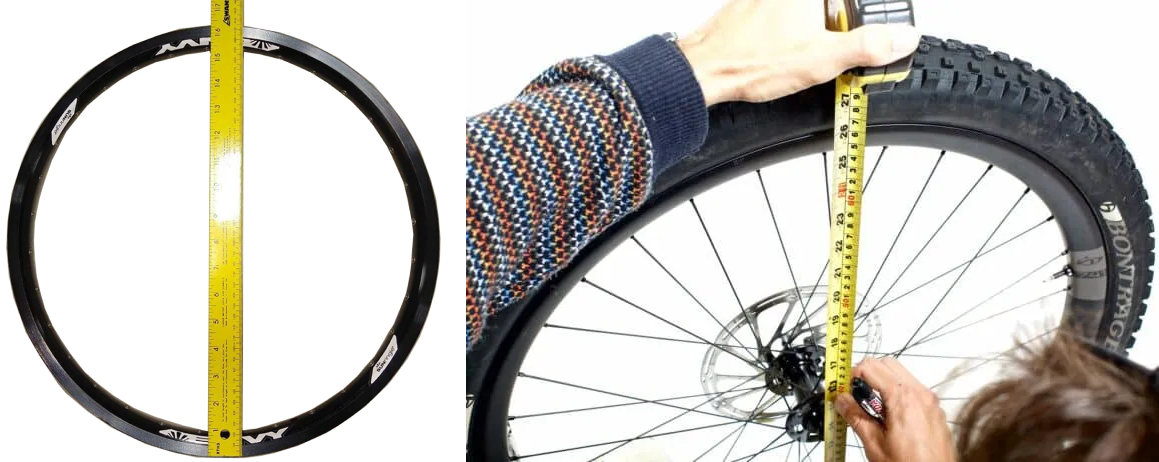

Ручные способы определения размера колеса

Измерение при помощи рулетки или линейки

1 шаг.  Поставить велосипед вертикально в устойчивое положение.

Можно прислонить его к стене, прибегнуть к помощи подножки (если таковая предусмотрена конструкцией велика) или использовать специализированную стойку. Положение не имеет значения, поэтому возможно установить велосипед на руль.

2 шаг. Измерить расстояние от края шины до центральной оси.(радиус).

Замер будет удобнее производить при помощи рулетки или линейки.

3 шаг. Интерпретировать полученное значение

Удвоив значение получится искомое значение. Если линейка или рулетка не имели дюймовой шкалы значение в миллиметрах следует умножить на 25,4, для получения дюймовой величины.

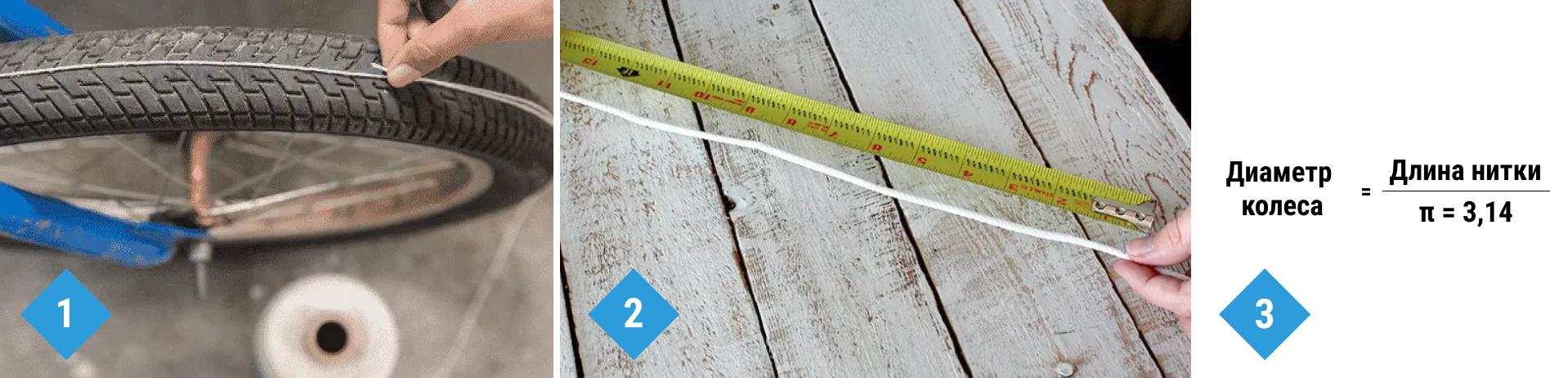

Измерение через определение длины окружности.

1 способ

1 шаг.  Взять нить и обернуть ее по окружности покрышки.

Край нити следует зафиксировать при помощи скотча затем проложив нить по окружности  шины,  другой край вернуть в туже точку, тем самым образуя кольцо.

2 шаг. Измерить нить.

Нить следует отклеить и распрямить на ровной поверхности (например стол или пол). Затем померить получившуюся длину.

3 шаг. Вычислить диаметр.
Полученное значение следует разделить на число Пи = 3,14.  Это число и будет являть искомой величиной.

2 способ

1 шаг. Развернуть полотно рулетки на ровной поверхности

2 шаг. Установить колесо в начале полотна рулетки таким образом, чтобы ниппель под прямым углом  совпадал с отметкой «0» на рулетке.

3 шаг. Проехать вдоль полотна рулетки, до того момента, когда ниппель снова окажется в самой нижней точке под прямым углом относительно земли

4 шаг. Зафиксировать положение байка для того, чтобы снять показания с рулетки.

5 шаг. Полученное значение следует разделить на число Пи = 3,14.  это число и будет являть искомой величиной.

3 способ

1 шаг. Отметить на покрышке краской яркую точку.

2 шаг. Проехать на велике по прямой.

На поверхности должны остаться 2 точки.

3 шаг. Измерить расстояние между двумя точками оставшимися на поверхности.

4 шаг. Полученное значение следует разделить на число Пи = 3,14.  это число и будет являть искомой величиной

Как измерить диаметр колеса велосипеда

Рано или поздно велосипедист сталкивается с таким понятием, как размеры колес. Это может быть уже во время покупки байка или при первой замене проколотой камеры и покрышки

Насколько важно знать геометрические параметры «ходовой» велосипеда? Ничуть не меньше, чем перебрать втулку или смазать цепь

Определить диаметр колеса велосипеда очень просто. Об этом и поговорим в нашей статье. Конечно, данный параметр, скорее всего, узнают именно с момента покупки или в процессе «изучения» своего двухколесного друга. Тем не менее вдруг он неизвестен по каким-либо причинам, к примеру, дали покатать велик на время, а тут шина спустила, и необходимо поставить новую камеру.

Методы определения диаметра колеса велосипеда

Чтобы узнать диаметр, воспользуйтесь одним из пяти приведенных методов.

1.Обозначение на покрышке.

Наиболее легкий способ. Чтобы определить размер и диаметр колеса велосипеда по покрышке, изучите маркировку, содержащую два числа, разделенных чертой.

В классическом варианте два числа выглядят следующим образом:

• диаметр велосипедного колеса, дюймы;
• ширина профиля покрышки, дюймы.

К примеру: 44.4/406.

• высота профиля, мм;
• посадочный диаметр обода, мм.

К примеру, 20/1.75.

Исходя из универсальной маркировки ISO, можно вычислить диаметр обода:

• 20/1.5 – 2.125. Обод – 406 мм.
• 24/1.5 – 2.125. Обод – 507 мм.
• 26/1 – 2.35. Обод – 559 мм.
• 27/1 – 1.75. Обод – 622 мм.
• 28/1 – 175. Обод – 622 мм.
• 29/1.75 – 2.35. Обод – 622 мм.

2.Обозначение на ободе.

Также один из простых способов, где нет необходимости проводить измерения самостоятельно. Маркировка используется на обод (мм), где два числа через «x» обозначают:

• посадочный диаметр;
• ширина колеса.

Исходя из посадочной величины, определяется размер самой покрышки.

Чтобы узнать, какой диаметр колес на велосипеде, вычислите радиус с помощью обычной сантиметровой ленты.

1. Расположите велосипед прямо и перпендикулярно к поверхности.
2. Замерьте промежуток от втулки до земной поверхности, то есть от центра до наружного края покрышки. Эта величина и есть радиус колеса.
3. Умножьте значение на два, чтобы узнать диаметр.

Таким способом можно узнать, какой диаметр колеса велосипеда в сантиметрах. Чтобы перевести величину в дюймы, поделите на 2,54.

Например, радиус равен 35,5 см. Значит, диаметр равен 35,5*2, то есть 71 см. Делим на 2,54 и получаем величину в дюймах – 27,9. Округляем до целого числа, получаем 28 дюймов.

Международная организация стандартизации (ISO) ввела общий способ определения величины колеса. Данный метод используют все производители.

Его принципиальное отличие в том, что радиус измеряется от втулки до внутренней границы покрышки. Такой способ исключает погрешности, связанные с различием в ширине протектора. Потому что протектор иногда может не соответствовать ободу. Например, широкие шины могут использоваться на неровной местности, а узкие – на шоссе или магистралях.

Измерения по ISO, содержат величины (мм):

• ширина покрышки;
• диаметр обода.

При обозначении сначала прописывается ширина. К примеру, 53,3 х700 или 56×550. Чтобы определить размер колеса велосипеда и его диаметр в дюймах, поделите полученную величину (мм) на 25,4.

Метод по ISO – наиболее точный способ для определения размера велосипедного колеса.

5.Используя длину окружности

Вычислить размер колеса можно через длину окружности. Это значение также может пригодиться при точной настройке следующих деталей велосипеда:

компьютерное устройство; ; .

Для определения диаметра нужно разделить длину окружности на число Пи, то есть на 3,14. Чтобы узнать размер колеса на велосипеде в дюймах, поделите полученное значение (см) на 2,54 и округлите до целого.

Как настроить велосипед под себя

Первое и самое важное, что нужно сделать, – отрегулировать высоту подседельного штыря (седла) так, чтобы нога была вытянута в нижней части хода педали, но сохраняла при этом небольшой сгиб в колене. Это обеспечивает оптимальную выходную мощность и предотвращает проблемы с коленями

Если вы не сможете дотянуться ногами до земли, сидя в седле, это нормально.

Следующий шаг – подумать о положении выноса, размере выноса, руля и даже о положении седла в подседельном штыре. Благодаря тому, как много вариантов появляется при настройке этих деталей, вы сможете подогнать под себя ту раму, которая совсем немного отличается от нужного вам размера. Замена этих деталей, как правило, стоит недорого и может полностью изменить вашу посадку.

Если велосипед мал, вам необходимы:

• более длинный подседельный штырь
• более длинный вынос
• смещение седла назад.

Если велосипед великоват, вам необходимы:

• более короткий подседельный штырь
• более короткий вынос
• смещение седла вперёд.

Конечно, если бы вашей посадкой занимался специалист по байкфиту, это уберегло бы вас от проб и ошибок. Однако профессиональная настройка может быть очень дорогостоящей для большинства людей, поэтому более подходящий вариант – постепенно регулировать и подбирать подходящую посадку. Как правило, этого более чем достаточно для всех, кроме самых преданных любителей и профессиональных велосипедистов.

Читайте далее: Какие бывают велосипеды: 20+ разновидностей на все случаи жизни

Маркировка велосипедных покрышек и её виды

Велопокрышки могут иметь различные виды маркировки, это зависит от страны – производителя, года выпуска велобайка:

1. Сейчас существует единый мировой стандарт от ETRTO ISO — International Organization for Standardization на обозначение размеров покрышек велосипедов. ISO — это точная и простая двойная маркировка, где проставляются два значения в мм. К примеру, при маркировке 28-622, первая цифра 28 мм обозначает ширину велопокрышки, а вторая 622 мм – посадочный внутренний диаметр;
2. В СССР маркировка из двух составляющих была перевернута (в сравнение со стандартным ISO видом), то есть первое значение было посадочный диаметр, а второе – ширина камеры. В других странах тоже делали маркировку по-разному, часто показатели были приблизительные;
3. В дюймах. Маркировка представляет два числа, которые разделены знаком умножения, а второе значение в виде обычной или десятичной дроби, к примеру, 28х1,4. Здесь первое значение – внешний поперечник резины, второе – ширина в дюймах. Такой вид маркировки является приблизительным;
4. Маркировка тройная с двумя дробными показателями. Например, 28х1 5/8х1 3/8. Это читается, как внешний размер шины в дюймах -28, высота покрышки велобайка в дюймах (одна целая, пять восьмых дюйма) и ширина ее в дюймах (одна целая, три восьмых);
5. Французская. Англия и Франция, несмотря на мировой стандарт, маркируют продукцию иначе. Французы маркируют покрышки велосипедов по внешнему диаметру, далее его ширине и внутреннему диаметру. Например: 700х35С, чем ближе буквенный маркер к началу алфавита, тем меньше размер (А – наименьший). В примере С — соответствует стандартному размеру – 622мм.

Специалисты напоминают, что замаркированные покрышки велосипеда десятичной дробью и простой дробью (пример: 26х1,75 и 26х1 ¾) могут не быть взаимозаменяемыми, то есть, просто не подойдут, несмотря на то, что с математической точки зрения эти дроби равны. Новые велошины надо подбирать, руководствуясь показателями со старых, снятых с велосипеда. Если ширина велопокрышки шире обода – она может сойти с обода, а если уже, то повышается вероятность частых проколов. Грамотно подобрать размер покрышки — это важный момент.

ВЕЛОСИПЕДНЫЕ ПОКРЫШКИ: РАЗМЕРЫ, ТИПЫ МАРКИРОВКИ И ВЗАИМОЗАМЕНЯЕМОСТЬ

Рано или поздно практически перед каждым велолюбителем встает вопрос замены резины на колесе или камер к ним.

Проще всего, конечно посмотреть на размер покрышки, установленной сейчас на велосипеде ( он написан на ней сбоку ), и искать точно такую же. На некоторых ободах так же пишут их посадочный диаметр и ширину.

В жизни всегда все немного сложнее и часто бывает, что на понравившейся покрышке нанесена не совсем понятная или не совпадающая с нанесенной на Вашу резину маркировка. Иногда нужно заменить старую, отслужившую много лет велорезину, на более современную.

Что делать? По интернету покрышку на байк не поставишь, а платить деньги просто так — не хочется.

В этой статье мы и попробуем помочь разобраться в нанесенной на велосипедных шинах маркировке, и выяснить, какие из них взаимозаменяемы.

Размеры в дюймах

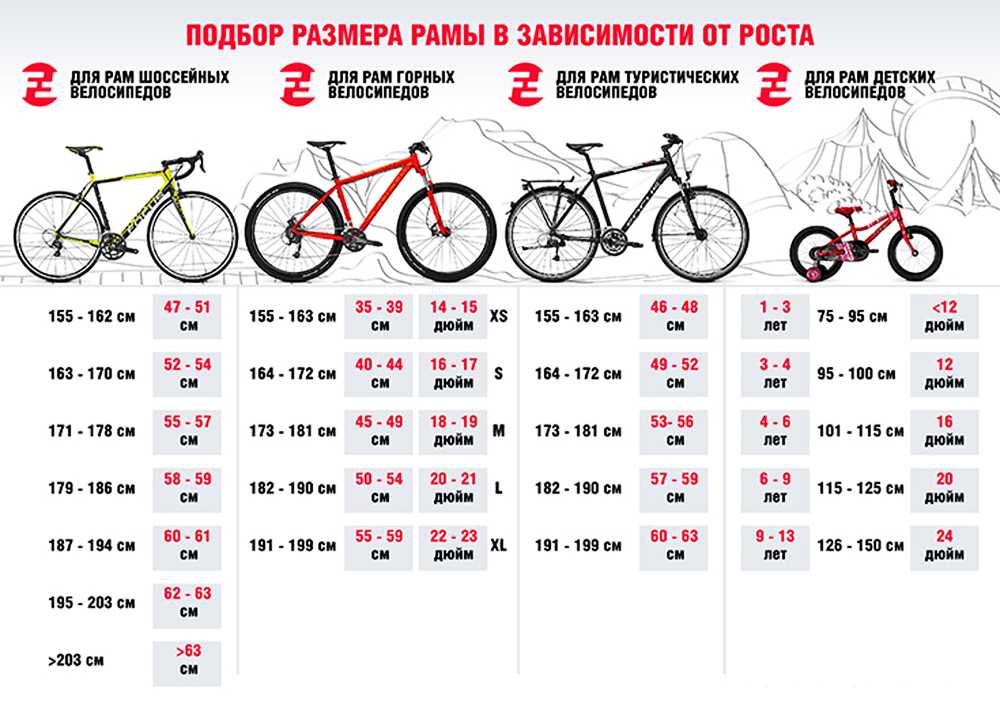

Выбирать велосипед следует по росту. Значение имеют диаметр колеса и размер рамы. Они, в большинстве случаев, указываются в дюймах.

Параметры рамы	Параметры колеса
20	26
18	27,5
17	29

Таким образом, размер колеса зависит от габаритов рамы. При этом параметры покрышки не учитываются. Как утверждает таблица, подбирать велосипед рекомендуется в соответствии с ростом и возрастом.

Диаметр колеса в дюймах	Разновидность велосипеда	На какой рост рассчитан, см
12–20	Для детей	80–130
20–24	Компактные складные модели	130–180
24–26	Подростковый	145–180
26–28	Для спортсменов и путешественников	150–190
28–29	Маунтин байк	От 170

Также следует учитывать индивидуальные особенности того, кто будет кататься. Высокому тинейджеру лучше подобрать полноценную взрослую модель. Совершеннолетний велосипедист маленького роста, наоборот, будет прекрасно чувствовать себя на складном компактном транспорте.

Измерение диаметра велосипедного колеса

Статья рассчитана больше для новичков, так как опытные велолюбители уже наверняка сталкивались с подобной математикой. Причин для этого может быть множество: пробили в дороге шину и срочно требуется замена, просто решили сменить покрышки. Итак, как узнать размер колеса велосипеда? Для начала нужно сказать, что размеры покрышек измеряются в:

• сантиметрах;
• дюймах;
• миллиметрах (стандарты IS0, это принятые во всем мире стандарты качества, единиц, величин измерения и др. Все мировые производители велосипедов пользуются и придерживаются этих норм).

Велоколесо

Из уроков по математике мы можем перевести одни единицы в другие, и наоборот:

1 см = 10 мм; 1 дюйм = 2,54 см.

То есть, если в описании к шинам указана величина 20, то мы знаем, что это в английской системе счёта. Мы эту величину умножаем на 2,54, получаем 50,8, а затем переводим в миллиметры, умножая на 10. Ответ: 20 дюймов = 508 мм.

Диаметр и радиус

Самый первый вопрос, как измерить диаметр колеса велосипеда? Есть несколько проверенных способов измерения радиуса или окружности шины. Для измерения радиуса поставьте ровно ваш транспорт и, во избежание травм, — зафиксируйте его подножкой. Затем приложите рулетку (лучше брать металлическую или деревянную линейку, эластичные сантиметры могут давать погрешность при растягивании) одним краем к земле, а другой зафиксируйте возле втулки на оси. Таким образом мы измерили радиус, умножаем на 2 и получаем диаметр.

Окружность

Второе необходимое измерение — это окружность. Есть несколько верных способов, как измерить окружность обода велосипеда:

• Берём неэластичную нитку, обматываем вокруг верхней части резины. Ровно раскладываем на поверхности, берём линейку и оп! — получаем длину нашей покрышки.
• Из курса школьной математики по формуле: длина окружности = πr2, где π — это постоянное число 3,14, а r — это радиус (способ измерения выше).
• При помощи капельки краски. Поставьте точку на протекторе, потом проведите велосипед по ровной линии и по гладкой (например, асфальт) поверхности. Точка отпечатается дважды, расстояние между ними и будет длиной окружности.

Велосипед с большим размером колес

Размеры велосипедов и резины

Обод мы измерили, как узнать диаметр колеса велосипеда — узнали, можно и ознакомиться со стандартными размерами ваших покрышек, а также выяснить, на какой тип велосипеда они ставятся.

Совет

Подбирайте размеры резины для вашего двухколёсного друга не по красоте и личной симпатии, а исходя из среды передвижения и дорожного покрытия.

• На небольшие экземпляры, например, детские, складные, BMX — ставятся колёса радиусом 20 дюймов и ободом 406 мм.
• На подростковые и складные велосипеды для взрослых рекомендуется «обувка» радиусом 24 дюйма и ободом 507 мм.
• Горные модели оснащают резиной диаметром 26 дюймов и ободом 559 мм. Эти покрышки оснащают протектором с агрессивным рисунком, помогающим сцепке в условиях бездорожья.
• Если вы любитель велопрогулок по городу, а также участвуете в гонках и соревнованиях, то, скорее всего, вы обладатель либо дорожного, либо шоссейного двухколёсного напарника. Ваш производитель поставил вам резину размером 28 дюймов и длиной окружности обода 622 мм.
• И наконец, владельцы горных найнеров «обулись» в самые большие покрышки диаметром 29 дюймов и окружностью 622.

Несколько слов о точной величине при покупке новой резины, вам следует знать посадочный диаметр обода. Он нужен будет при покупке новых колёс.

Маленькие колеса

Маркировки на колёсах

Хотим добавить несколько слов о маркировках на камерах и покрышках. Они наносятся по классической системе стандартов и по ISO (международной).

По классической маркировке размеры наносятся следующим образом: параметр D, затем ширина профиля (всё в дюймах). Для камер размеры выставляются по тому же принципу с поправкой на высоту.

В международной системе стандартов ИСО размеры ставятся в миллиметрах и указываются наоборот. Сначала прописывается высота колеса, а потом длина окружности посадочного обода. Следуйте рекомендациям производителей при выборе покрышек. Правильно подобранные прослужат вам гораздо дольше. Например, высокие быстро стираются по бокам, а узкие часто прокалываются.

https://youtube.com/watch?v=cOtFCmjEGGY

Вот так, разными способами, можно определить диаметр колеса велосипеда, всё померять и посчитать при помощи смекалки. Надеемся, что измерять колёса вы будете только по приятным поводам.

• на сайте
• ВКонтакте
• facebook

Вычисление длины окружности колеса

Что такое длина окружности. Это важнейший параметр. Определить это значение можно различными способами. Для этого необходимо использовать калькулятор и формулы.

Значение длины окружности необходимо для таких целей:

• для настройки велокомпьютера;
• для правильной настройки специального одометра;
• для настройки спидометра.

Определить этот параметр можно разными способами:

1. Нанести на протектор шины краску (нанесение метки).
2. При помощи нити (шнурка).
3. Расчётный способ.

С помощью шнурка

Для вычисления длины окружности можно использовать различные предметы:

• нить;
• шнурок;
• другие предметы.

Рассмотрим порядок действий:

1. Вокруг велосипедной покрышки нужно натянуть нить или шнурок.
2. Теперь сделайте пометку. Для этого можно использовать фломастер или мел. Пометку необходимоделать в том месте, где шнурок соприкасается со своим началом.
3. После этого, снимите нить (шнурок).
4. Теперь нужно измерить расстояние от метки до конца нити (шнурка). Для этого нужно использовать специальную рулетку или линейку.

Расчетным путем

Если вы любите математику, тогда вам этот метод понравится. Определить длину окружности можно по формуле. Но для этого необходимо знать диаметр шины.

Если вы знаете этот параметр, тогда можно приступать к вычислениям:

1. Формула для проведения расчетов: С=D·π. 3,14 — это число Пи.
2. Диаметр покрышки необходимо умножить на число Пи.
3. Посмотрим пример: 28×3,14=87.92.

Нанесение метки

Это очень доступный эффективный метод. В качестве метки можно использовать краску или мел.

Рассмотрим порядок действий:

1. На покрышку нужно нанести метку (краска).
2. После этого, нужно провести двухколесного коня по прямой. При этом на асфальте должны остаться пятна. Первое пятно — это начало пути. Второе пятно — это конец пути.
3. Теперь необходимо измерить расстояние между этими пятнами на асфальте.

Чтобы купить велосипедную шину, нужно определить диаметр шины. Узнать диаметр велосипедного колеса можно разными способами: вычисление длины, расчетный способ, измерение шины по специальной международной системе, классический способ.

Каждый способ имеет преимущества и недостатки. Измерение диаметра по системе ISO — это самый точный и надежный метод на сегодняшний день.

4 способа найти диаметр колеса велосипеда

Отредактировано: 15.07.2018

Время от времени возникает вопрос: «Какой у велосипеда диаметр колес?»

Чаще всего он всплывает в случае, если пробилась покрышка или нужна новая резина на колесо старого велосипеда. И на вопрос продавца «Какое колесо у Вашего велосипеда?» в голову приходит только один ответ: «круглое».

Прежде всего, нужно определиться с понятием диаметр колеса.

Для большинства обычных людей это диаметр колеса по внешней (наружной) границе покрышки.

Но есть еще понятие посадочный размер обода – это диаметр самого обода или покрышки по внутренней границе.

Поэтому, было бы неплохо сначала разобраться в принятых в мире системах маркировки покрышек, чтобы разговаривать с продавцом веломагазина на одном языке. Об этом можно  почитать в статье «Велосипедные покрышки: размеры, типы маркировки и взаимозаменяемость» на нашем сайте.

Для краткости приведем здесь рисунок с пояснениями, что измеряется в каждой системе маркировки

Поэтому важно понимать, что мы меряем и что хотим найти

Итак, методы определения диаметра колеса велосипеда в дюймах и миллиметрах:

Самый простой и надежный. На старой покрышке, установленной на велосипеде, должен быть написан ее диаметр в дюймах или миллиметрах.
При подборе новой резины, ориентируйтесь на него. В случае отсутствия шины с точно такой же маркировкой, посмотрите на таблицу взаимозаменяемости и подберите нужный размер в другой маркировке.
Если новая шина нужна чуть шире или уже – сверьтесь с таблицей ширины покрышки и обода.
Если сомневаетесь – поговорите с продавцом. Он подскажет, подойдет ли она для Вас как с точки зрения размеров, так и с точки зрения протектора, стиля езды и по каким дорогам хотите кататься.

Посмотрите, не написан ли размер обода на нем самом. Иногда производители пишут размер в системе ETRTO в мм: посадочный диаметр и ширину. В зависимости от этого подбирается размер покрышки. Какие размеры в дюймах подходят для вашего размера обода в мм можно посмотреть в этой таблице.
Если на ободе и, самое главное, покрышке ничего не написано, то придется вычислять его диаметр «вручную».Это можно сделать через измерение радиуса и умножить его на два.
Для младших школьников, читающих эту статью, напоминаю, что один диаметр состоит из двух радиусов.
Только мерить нужно строго от центра втулки, а не от её краев. Измеряя, велосипед должен стоять вертикально, а рулетку, прикладывая один конец к земле держать то же строго вертикально, а не вдоль спиц колеса. Только такой замер даст правильное значение.
Таким же образом можно сразу измерить и сам диаметр колеса. Главное точно определить его верхний срез. Для этого можно взять уровень и приложить его к верху покрышки, и, держа его строго горизонтально, определить по рулетке нужный размер.
После этого переводим его из мм в дюймы. Для этого делим его на 25,4 (1 дюйм = 25,4 мм) и вычисляем размер в дюймах. Результат можно округлить до стандартных дюймовых размеров колес.
Например, если в результате измерений получается 720 мм, делим на 25,4 и получаем 28,346 дюйма

Значит, скорее всего, реальный размер колеса, с учетом точности вычислений, 28”.
В принципе, точно так же можно измерить и диаметр обода.
Только обратите внимание на разницу между тем, что измеряется рулеткой снаружи и посадочным размером обода.

Для тех, кто не ищет в жизни легких путей, можно рассчитать диаметр колеса через его длину окружности. Как вычислить длину окружности велоколеса, описано на нашем сайте в отдельной статье (Второй способ).

А зная её, легко вычислить диаметр

Для этого длину окружности в миллиметрах нужно разделить на число «Пи» (3,14). Получив диаметр в мм, разделите его на 25,4 и получите диаметр в дюймах. Аналогично предыдущему пункту результат придется округлить до ближайшего целого числа в дюймах. Чем точнее все измерения, тем точнее результат и меньше округления.

Что еще можно почитать о велосипедных колесах и ободах:

1. Велосипедные обода
2. Как измерить ширину обода велосипедного колеса
3. Как определить длину окружности колеса
4. Ободная лента (флиппер) — что это такое и для чего нужна

Распространенный метод измерения колеса и покрышки

Классический способ замера — по максимальной величине, включающей велосипедную шину, — в мм, см и дюймах. Нужно установить велосипед перпендикулярно земле. Для этого прислоняем его к вертикальной поверхности так, чтобы он не падал. Измеряем линейкой (рулеткой) радиус колеса, т.е. длину отрезка от его центра до крайней точки покрышки. Во избежание погрешности, лучше произвести замер от оси колеса до земли. С этой же целью проводить измерение нужно металлической или в крайнем случае деревянной линейкой.

Линейку располагаем точно в середине втулки. Умножив полученную величину на 2, узнаем необходимый диаметр

Он приобретает особую важность при выборе детского велосипеда, т.к. наблюдается взаимосвязь между параметрами велосипеда и ростом (возрастом) ребенка

Существуют таблицы соответствия этих величин.

Часто размер колеса указан на наружной стороне покрышки. Сначала стоит его диаметр в дюймах, а затем — ширина, например: 26×1,25.

При незначительном отклонении величины протектора по сравнению с установленным ранее, его можно использовать. При этом не нужно забывать о том, что при изменении окружности шины все приборы, установленные на велосипеде, придется откалибровать заново.

Как пользоваться курвиметром: видеоуроки советы профессионалов

Редакция Seti.guru специально для наших читателей собрала наиболее важные советы, которые помогут начинающим научиться пользоваться курвиметром правильно и избежать больших погрешностей:

1. Не следует пытаться измерить весь маршрут за один раз. Дело здесь не в том, что на механических моделях не хватит шкалы, а в увеличении погрешности в результатах при удлинении маршрута. Более оптимальным будет замер отрезками с последующим их суммированием.
2. Лучше всего использовать карты с масштабами 1:50000 или 1:100000.
3. Старайтесьобвести изгибы пути как можно тщательнее.
4. Каждый отрезок лучше обвести несколько раз, а впоследствии вычислить среднее значение. Такие данные будут точнее.
5. При нанесении результатов замеров на карту или чертёж-схему лучше использовать дробные значения, к примеру, А/В, где А – расстояние от начала замеряемого отрезка, а В – от начала пути. В этом случае ориентироваться на местности будет значительно проще.

В использовании курвиметра есть множество нюансов А теперь предлагаем просмотреть видеоурок по использованию курвиметра, который поможет нашим читателям понять принцип работы с подобным прибором.

Способ 3: Вычисление длины окружности велосипедного колеса

1. Измерьте окружность, или расстояние по внешнему краю колеса велосипеда, для того, чтобы более точно настроить спидометр, одометр, GPS или велокомпьютер. Если вы недавно приобрели циклометр или необходимо настроить существующий, потому что поставили шины с другим размером протектора, необходимо определить длину окружности колеса.

Вычислить длину окружности легко, умножив диаметр шины на число Пи. Длину окружности можно быстро определить, если вы уже знаете диаметр шины по внешнему краю. Так как Пи равно 3.14, то длину окружности 26-дюймовой шины можно получить, умножив 26 на 3.14, что равно 81.64 дюйма. Если же вы уже знаете диаметр шины и ширину протектора, длину окружности можно найти в ресурсах Интернета .

Измерение длины окружности при помощи веревки. Если вы не знаете диаметр колеса, вы можете измерить длину окружности проложив аккуратно нитку по внешнему краю шины. Отметьте или отрежьте нитку в том месте, где она достигает начальную точку, и измерьте ее длину, чтобы определить длину окружности шины.

Поставьте точку краской на протекторе шины. Аккуратно прокатите велосипед по прямой линии, чтобы колесо сделало два оборота и на земле дважды видны метки от краски. Измерьте расстояние от одного пятна до другого, чтобы определить длину окружности.
