✅ электровелосипед своими руками из стартера. как сделать электровелосипед из обычного велосипеда

Видео сборка электровелосипеда своими руками:

Этапы — электровелосипед своими руками

мотор MXUS редукторный 350w 36v под кассету, акб из 18650 Lion — 10s4p — 42v, 10.4a\h, скорость 25-30 km\h — запас хода ~ 30 / 60 км, 36 000 рублей

этап 1 список компонентов для сборки электровелосипеда

Список компонентов для сборки электровелосипеда с мотором Mxus на 350 ватт. Велосипед Hot Wolf, Мотор MXUS XF08C, Контроллер 36v22A + KT LCD-3 дисплей + PAS assistant, Аккумуляторы 18650 — 2600mah коробка 40 штук, BMS плата защиты 36v30A, Зарядное устройство 36\42v — 2A, Курок газа влагостойкий качественный, Датчики на тормоза универсальные, Сумка под аккумулятор в треугольник рамы, Дополнительные компоненты подробнее…

Обзор доставленных деталей электровелосипеда

Почти все компоненты для сборки электровелосипеда доставлены, посмотрим, что я получил. Свой четвёртый по счёту электровелосипед проекта 2021 года, я решил собрать максимально недорогим, но в то же время, качественным и надёжным, поэтому его стоимость выйдет средней, но все же дешевле чем купить уже собранный электровелосипед на том же алиэкспресс подробнее…

Этап 2 заспицовка мотора в обод

Этап 2 заспицовка мотора в обод — на этом этапе научимся определять необходимую длину спиц для установки мотора в обод велосипеда, и рассмотрим метод спицевания колеса в три перекрестия по этапно подробнее…

Этап 3 сборка электровелосипеда

Этап 3 сборка электровелосипеда — теперь можно установить мотор колесо, перед установкой удобнее будет снять тормозной механизм, устанавливаю мотор колесо в раму, во втулке мотора где выходит провод есть вырез, он должен находится внизу, так что бы провод можно было загнуть вниз, это для предотвращения попадания воды в мотор. Вот так нужно изогнуть провод. подробнее…

Этап 4 сборка аккумулятора

Самостоятельна сборка аккумуляторной батареи для электровелосипеда формата 10S4P из литий ионных аккумуляторов форм фактора 18650. Видео ролик всех этапов сварки АКБ для электротранспорта подробнее…

Тестирование электровелосипеда

Настало время протестировать новую сборку бюджетного электровелосипеда своими руками. В первый день планируем провести тесты на скорость, тяговитость и проходимость этой сборки, на второй день будем испытывать на дальность хода в смешанном стиле, то есть при помощи пас ассистента. подробнее…

Сборка электровелосипеда своими руками будет выполнятся поэтапно — сборка аккумуляторной батареи 10S4P — заспицовка мотора MXUS XF08 в обод — монтаж компонентов электровелосипеда — тестирование электровелосипеда собранного своими руками. Elektro-Velik.ru

Основные компоненты

Нам потребуется двигатель на 48 вольт, велосипед, способный его выдержать. Кроме того, в дело пойдет некоторое количество креплений и инструментов. А также находчивость.

Дополнительно потребуются:

крепления для мотора, выполнение из нержавейки;
предохранители;
переключатели;
«звездочка» на 66 и на 13 зубьев;
мопедная цепь;
дисковый тормоз роторного типа (2 штуки);
кислотные батарейки для запуска системы питания;
специальный контроллер, снабженный программируемым управлением.

Далее выполняется модификация тормозов и колесной вилки. Электровелосипед своими руками за 30 минут собрать можно, но начинать следует с передней вилки. После этого устанавливаем двигатель, аккумулятор, резистор. Умельцы предпочитают сделать складной велосипед.

Такое средство за считанные секунды может превратиться в грузовой вариант, либо поместиться в багажнике. Разборный вариант во многом можно считать более удобным, например, легкость транспортировки в лифте и уменьшенный размер колес. Суть модификации можно свести к разрезанию рамы.

К ней следует приварить соединяющие узлы в двух местах. Они фиксируются при помощи специальных болтов, винтов и барашковых гаек. Процедура разборки агрегата занимает от одной до двух минут.

Монтаж механики и двигателя

Монтаж электропривода на будущий электровелосипед зависит от схемы расположения силового агрегата и наиболее просто собрать электровелосипед с традиционной схемой – привод осуществляется на заднее колесо. На его втулке необходимо закрепить звездочку «Bafang 52 T», что потребует от велосипедиста определенных слесарных навыков и наличия «болгарки» с алмазным кругом и электродрели. Крепление диска звездочки к втулке осуществляется при помощи четыре-шести болтовых соединений, которые должны обязательно фиксироваться контргайками.

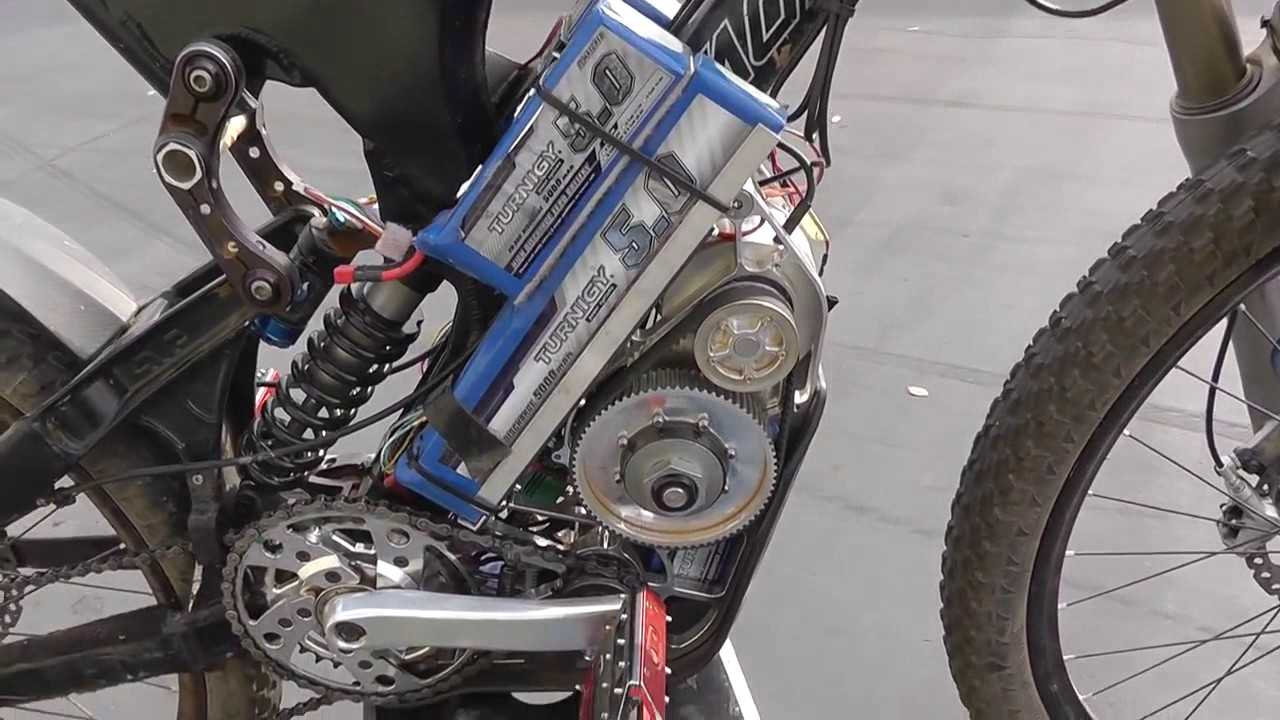

Цепной привод на заднее колесо осуществляется от фривила, который устанавливается отдельно на промежуточной опоре. Вращение от электродвигателя на фривил происходит через ременную передачу, собранную из генераторных шкивов и ремней легкового автомобиля. Такая усложненная схема передачи вращающего момента от двигателя на колесо позволяет избежать резких рывков при трогании с места, а также исключает обратную передачу вращения в направлении колесо – вал электродвигателя.

Имеющийся на велосипеде стандартный переключатель скоростей используется в качестве натяжителя приводной цепной передачи.

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

Этот тип передачи – самый экономичный и эффективный из всех существующих.
Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Выпускаются подобные «конструкторы» в разных исполнениях – с использованием штатной цепи велосипеда, или с передачей усилия через дополнительную цепь с одной или двумя добавочными звездочками.

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Комплект для переоборудования электрического велосипеда

Как правило, набор для переоборудования электрического велосипеда состоит из:

36-48 В, 500-750 Вт электромотор
Электроконтроллер
Фара, световые сигналы
Индикатор уровня заряда аккумулятора и звуковой сигнал
Цепь свободного хода
Провода для подключения
Дроссельная заслонка и зарядное устройство

Мотор

Двигатель — это самая важная часть электрического велосипеда. Это электромеханическое устройство, которое преобразует электрическую энергию в механическую. В электровелосипеде источником электрической энергии является аккумулятор. В настоящее время 90% электровелосипедов используют бесщеточные двигатели постоянного тока.

Это двигатели, не требующие технического обслуживания, с высокой выходной мощностью, компактными размерами, эффективным рассеиванием тепла, более высоким диапазоном скоростей и более низким уровнем шума. Но эти типы двигателей немного дороже, чем другие варианты.

Бесщеточный двигатель постоянного тока имеет постоянные магниты, устанавливаемые обычно четыре или более по периметру ротора в поперечном направлении. Бесщеточные двигатели — это синхронные двигатели, что означает, что их роторы и статоры вращаются с одинаковой частотой. Эти двигатели имеют более высокий КПД.

Контроллер двигателя

Контроллер электродвигателя — это электронное устройство, которое считывает настройки дроссельной заслонки электровелосипеда и регулирует ток, подаваемый на электродвигатель. Другие его функции, как правило, обеспечивают низковольтное отключение от перегрузки по току и отключение при высокой температуре.

При торможении этот контроллер отключает двигатель. Большинство контроллеров работают с электродвигателями с сенсорами и с более новыми электродвигателями без таких сенсоров. Большинство контроллеров двигателей постоянного тока предназначены для работы с различными типами двигателей и аккумуляторных батарей.

Дроссель

Дроссельная заслонка позволяет электровелосипеду двигаться самостоятельно (как электромопеду), без необходимости крутить педали. Поворотная дроссельная заслонка — это лучший вариант. Такая дроссельная заслонка дает лучший контроль м также увеличивает время работы.

Электровелосипеды, для работы которых необходимо крутить педали (pedelecs), не работают с дросселем.

Зарядное устройство

Зарядное устройство является также одним из самых важных устройств для электрических велосипедов. Аккумулятор электровелосипеда разряжается, когда велосипедист использует электропомощь при езде, поэтому возникает необходимость его заряжать. Следовательно, требуется зарядное устройство.

Зарядное устройство не должно быть очень тяжелым и должно быть легко переносимым. Зарадное устройство включается в любую обычную электрическую розетку.

Индикатор аккумулятора

В комплекте для переоборудования электровелосипеда индикатор заряда аккумулятора является также важным устройством. Он дает нам предварительную информацию о том, сколько заряда осталось, и, следовательно, велосипедист может судить о том, сколько он может еще проехать без подзарядки.

Комплект проводов

В списке выше приведен набор проводов в комплекте для переоборудования электрического велосипеда. Эти провода обеспечивают соединение аккумулятора с двигателем.

Фара, световые сигналы

Фара также обычно дается в комплекте для переоборудования электрического велосипеда и имеет огромное значение в темное время суток (например, при езде ранним утром или поздним вечером).

Кнопка звонка

Такая кнопка предусмотрена на передней панели для включения и выключения звукового сигнала. Сигнал электрического велосипеда следует использовать только по мере необходимости. Ненужный звуковой сигнал не рекомендуется, так как он разряжает батарею.

Цепь свободного хода

Цепь свободного хода на электрическом велосипеде заставляет задние колеса поворачиваться быстрее, чем педали. Если бы в электрическом велосипеде не было этой цепи, требовались бы большие усилия на педали. Цепь свободного хода передает усилие с педалей на колеса.

Со всем оборудованием, входящим в комплект переоборудования, довольно легко превратить простой велосипед в электрический. Если знать, что делать, то весь процесс занимает менее часа.

Для чего это вам нужно?

Прежде всего вы должны подумать, для чего будет использоваться велосипед, получивший оснащение в виде электродвигателя. Он станет тяжелее, на нем нельзя будет заниматься кросс-кантри и даунхиллом, потому что центр тяжести системы повышается, вес увеличивается, да к тому же падать на таком байке не стоит. Это может привести к поломке электродвигателя и потребовать его замены.

Как правило, велосипед с электроприводом требуется для следующего:

запаса хода «на всякий случай», при усталости, для резерва. Это очень хорошее решение для велосипедистов-любителей в возрасте, а также для людей, страдающих сердечно-сосудистыми заболеваниями, ожирением. Это позволяет выезжать на спокойные прогулки без опасности выбиться из сил на обратном пути, в том случае, если не получается их правильно рассчитать;
постоянное использование для подъема в горку, в виде подключения на сложных участках маршрута. Для этого электровелосипед должен иметь возможность движения сразу на двух источниках энергии: мускульной силе и двигателе.

На пересеченной местности электробайк лучше не использовать. Его удел – это проселочные тропинки, асфальтовое покрытие. Также электровелосипед не любит прыжков.

Что нужно для переделки велосипеда в электровелосипед?

Переоборудование обычного велосипеда в электро выполняется с использованием специального комплекта деталей. В его состав входят:

мотор-колесо, предназначенное для установки спереди или сзади, заспицованное или предусматривающее дальнейший монтаж в обод;
панель управления;
контроллер;
ручка газа – поворотная или рычажная;
тормозной рычаг;
система PAS, датчики, проводка;
аккумулятор – традиционно в набор для электрификации не входит и покупается отдельно;
влагозащитная сумка, чехол или контейнер для размещения АКБ и контроллера.

Готовый электронабор позволяет без больших затрат преобразовать обычный велосипед в быстрый и тяговитый электротранспорт, запросто преодолевающий и сложные подъемы, и другие препятствия на пути. Переделка велосипеда в электровелосипед в Москве может быть выполнена в нашей мастерской. При желании, оснастить двухколесный транспорт электроприводом можно и самому.

Приводной механизм

Прежде чем приступать к переделке обычного велосипеда в электровелосипед, оцените со стороны технический потенциал вашего железного коня. Велосипед должен иметь достаточно мощную раму, поскольку он, как минимум, должен выдерживать вес седока и вес оборудования, которое на него будет установлено. Если с этим все в порядке, можно приступать к переделке велосипеда и установке на него двигателя от стиралки, приводного механизма, системы управления и источников питания.

Начнем с разработки и установки деталей приводного механизма. Отметим сразу, что для того, чтобы сделать самодельный электровелосипед из двигателя старой стиральной машины, нам понадобится полноценная слесарная мастерская. Ну, или хотя-бы токарный, сверлильный станки, сварочный аппарат, а также внушительный набор материалов и инструментов, включая довольно просторное помещение, где можно проводить эксперименты.

Приводной механизм будет состоять из следующих элементов:

модифицированной велосипедной втулки;
большого шкива;
приводного ремня от стиральной машины;
малого шкива двигателя
вала двигателя.

Самым трудным здесь, пожалуй, является изготовление большого шкива. Подходящую по размерам штатную деталь найти практически невозможно, так что придется делать.

Из стального листа (2 мм), вырезаем идеальный круг.

Во втулке заднего велосипедного колеса, между спицами, сверлим маленькие отверстия, Аналогично располагающиеся отверстия сверлим в стальном круге.
По краям стального круга высверливаем большие отверстия, элементарно для того, чтобы уменьшить вес детали. Ибо как уже отмечалось выше, все оборудование вместе с седоком будет весить много, и нужно максимально разгрузить раму велосипеда, выгадав хотя бы несколько килограмм.
Далее ответственный момент, необходимо к ребру диска приварить стальную полосу 20х4 мм. Приваривать нужно постепенно сгибая полоску металла ровно по ребру. Это не самое простое дело, ведь сварное соединение должно получиться идеально ровным.
После этого заряжаем деталь в токарный станок и обрабатываем ее повторно, убирая все неровности и шероховатости.
Вот наша деталь и превратилась в полноценный шкив. Теперь нам осталось главную деталь приводного механизма окрасить и прикрутить к заднему велосипедному колесу.

Как переделать велосипед в электровелосипед

Рано или поздно каждый байкер ненадолго становится «продажным», и, намотав несколько десятков километров за день, начинает малодушно мечтать о средствах «малой механизации» обычного велосипеда. Впрочем, после отдыха эти нескромные желания обычно проходят, и велосипед вновь становится объектом вожделения. Тем не менее, идея сделать электровелосипед своими руками очень популярна и с каждым годом получает более широкое распространение. Расскажем подробнее, как это сделать.

Из области мечты: На фото экстремальный шестикиловаттный байк, развивающий с места скорость в 60 кмчас за три секунды. Пиковая сила тока – 100 ампер на литий-железо-фосфатных аккумуляторах… По заявке производителей, он держит скорость около 60 кмч на протяжении 40 км. Кудесники обитают здесь: http://www.voltbikes.ru/blog/projects/E-bike-3000W-6000W-lifepo4/

Наши задачи гораздо скромнее. Сразу ограничимся, что не имеется в виду производство электровелосипеда «с нуля», а будет рассказано о том, как выбрать и установить на ваш любимый байк специальный комплект для переделки. После этой переделки электробайк сможет вас выручать в сложной ситуации.

Как легко переделать велосипед в электровелосипед.

Для того, чтобы переделать велосипед в электровелосипед понадобится мотор-колесо – это самый легкодоступный и недорогой вариант электропривода. Сам двигатель уже вмонтирован в ступице колеса. Отсюда и название мотор-колесо. Устанавливаться они могут как на заднее, так и на переднее колёса. Иногда встречаются варианты с двумя моторами.

Сейчас довольно распространены велосипеды с двигателями 180 Вт (0,25 л.с.), 250 Вт (0,33 л.с.), 350 Вт (0,5 л.с.). Сравнивать эту мощность с мотоциклами, скутерами и авто нет смысла: байки с двигателями внутреннего сгорания теряют до 45% мощности из-за сцепления, трансмиссии, выхлопной системы и т.д.

У электровелосипедов с мотор-колесом нет таких проблем. Кроме того, мотор-колесо 48В 1000Вт по своим характеристикам весьма эффективнее двигателя внутреннего сгорания. На сегодняшний момент есть три варианта рабочего напряжения для мотор-колеса: 24, 36, 48 вольт. К продаже доступны колеса с мощностью от 150 до 1500 ватт.

Цена на мотор — колёса в Украине стартует с 900грн.

Преймущества мотор-колеса перед двигателем внутреннего сгорания:

– небольшие усилия для переделки обычного велосипеда в электровелосипед; – установка мотор-колеса на задний привод обеспечивает хорошую маневренность и сцепление; – бесшумная работа; – мотор-колесо без проблем вписывается в дизайн любого велосипеда.

Как работает котроллер

В основном это устройство предназначено для подачи на мотор-колесо поступающей от батареи аккумуляторной энергии. Магнитное поле, создаваемое током, протекающим по обмоткам, отталкивает и притягивает магниты ротора, что приводит колесо в движение. Основная задача контроллера — управление частотой вращения двигателя велосипеда. Но у него есть другие дополнительные функции, которые можно разделить на:

Регулирование скорости вращения двигателя.
Управление крутящим моментом.
Защита двигателя.

Контроллером принимается сигнал от ручки акселератора. На основе принятой информации, осуществляет регулирование скорости вращения двигателя

Быстро раскручивая двигатель, очень важно, чтобы также быстро его можно было, при необходимости, остановить. Чтобы двигатель служил дольше, требуется плавное и мягкое торможение, методом изменения длительности импульсов, что входит также в функции этого прибора

Очень полезно иметь возможность реверса, т.е. обратного хода. Более совершенные модели этих приборов имеют возможность подачи на мотор напряжения противоположной основной полярности, обеспечивая тем самым оптимальный режим изменения вращения двигателя. Регулирование заднего хода, для обеспечения безопасности, происходит на низких оборотах.

Следить за температурой контроллер может благодаря установленному в нем термодатчику, чем предотвращает в электросистеме велосипеда токовую перегрузку.

Помимо мотор-колеса к нему подсоединены и все другие комплектующие велосипеда, для подключения которых предназначены высококачественные многожильные соединительные провода, защищенные силиконовой термостойкой изоляцией.

Ряд важных параметров, таких как, например, напряжение батарей, максимальный рабочий ток и пр., определяют с какими аккумуляторами и электрическими моторами могут работать контроллеры.

Для чего это вам нужно?

Как правило, велосипед с электроприводом требуется для следующего:

запаса хода «на всякий случай», при усталости, для резерва. Это очень хорошее решение для велосипедистов-любителей в возрасте, а также для людей, страдающих сердечно-сосудистыми заболеваниями, ожирением. Это позволяет выезжать на спокойные прогулки без опасности выбиться из сил на обратном пути, в том случае, если не получается их правильно рассчитать;
постоянное использование для подъема в горку, в виде подключения на сложных участках маршрута. Для этого электровелосипед должен иметь возможность движения сразу на двух источниках энергии: мускульной силе и двигателе.

Как переделать велосипед в электровелосипед

Шаг 14: Установка неравнобокого уголка.

В зависимости от того, какой у вас двигатель, вам может не потребоваться осуществлять данный шаг. Я сделал неравнобокий уголок для закрепление мотора, но мне не удалось им воспользоваться из-за недостаточного зазора между задней покрышкой и уголком. Я всё же рекомендую по возможности установить неравнобокий уголок, так как он обеспечивает дополнительную прочность закрепления двигателя. Но если это невозможно, то вместо уголка просто воспользуйтесь U-образными болтами.

Следующее, что вам понадобится, так это своего рода адаптерный кронштейн. Он крепится к двигателю и может скользить вверх и вниз по главной монтажной пластине, обеспечивая требуемое натяжение ремня. Сделайте пластину, привинчивающуюся к передней части двигателя и свешивающуюся немного в сторону. Затем возьмите небольшой прямоугольник, идущий параллельно двигателю, и прикрепите его с помощью болтов к главной монтажной пластине.

Электровелосипед своими руками: двигатель

В прошлой статье про контроллеры мы уже отмечали, что для электровелосипедов используются трёхфазные асинхронные двигатели, и частично затронули их разновидности.

Напомним: двигатели для электровелосипедов, за редким исключением, бывают двух типов: центральные (кареточные) моторы и мотор-колёса.

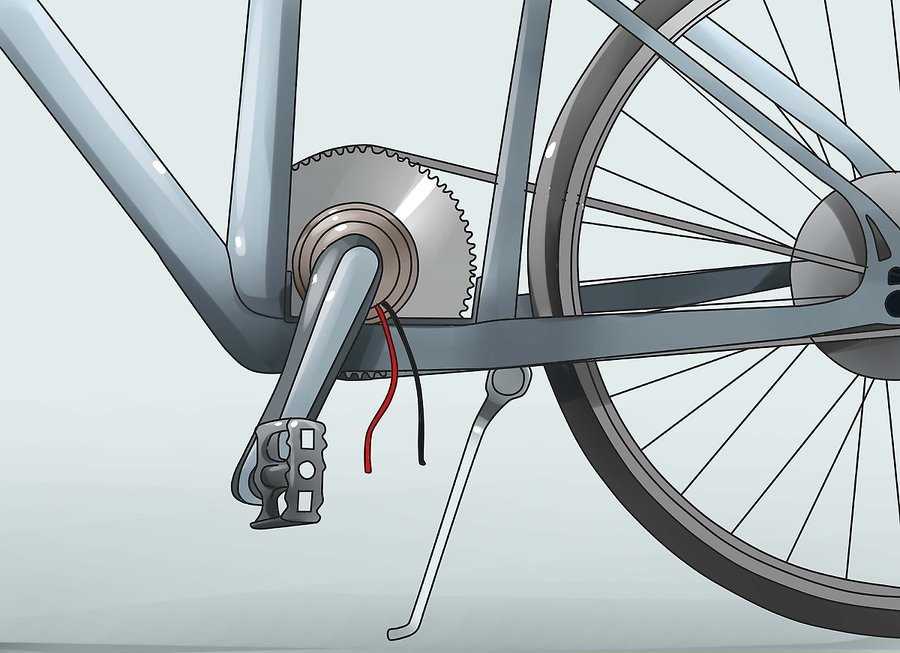

Первые устанавливаются в кареточный узел и имеют встроенный контроллер, вторые заспицовываются в обод на место втулки и устанавливаются на место заднего (реже переднего) колеса.

В чём же основные эксплуатационные отличия данных двигателей и в каких случаях стоит выбрать тот или иной вариант?

Определяемся с мощностью

Ключевыми факторами будут являться:

мощность двигателя, который расположен вокруг ступицы колеса (от нее зависит скорость и тяговые качества велосипеда с электроприводом);
емкость аккумуляторной батареи. От нее зависит время автономного катания и масса дополнительного оборудования, которая обычно не превышает 10-ти килограммов.

Конечно, можно в оценочный перечень включить дополнительные данные, например, число перезарядок батареи (ресурс), время, затраченное на полную зарядку и многие другие показатели.

Многое зависит от массы велосипедиста. Подростку весом 50 кг и грузному мужчине с массой тела в 125 кг, видимо, нужны разные комплекты.

Двигатель

Самый бюджетный рабочий вариант – редукторное моторколесо с номинальной мощностью 250 Вт.

Моторколесо редукторное – по этой ссылке есть выбор:

переднее/заднее под трещотку/заднее под кассету
мощность 250/350/500 Вт
номинальное напряжение 36В

Стоимость 250 Вт на момент публикации без скидок 6314 р.

Кассеты и трещотки подходят стандартные на 6-10 звезд, которые ставятся на обычные колёса. Для себя я покупал задний двигатель под трещотку мощьностью 250 Вт. Тяги у такого двигателя вполне хватает и на старте и в движении. На местности без затяжных подъемов можно ездить вообще без педалей. Заехать например с лесной грунтовки на трассу с углом подъема в 30о с общей массой повозки до 90 кг также получается без помощи педалей. Но для частых длительных подъёмов (если не хотите крутить педали) лучше выбирать мотор мощнее. Такой будет перегреваться.

Максимальная скорость зависит от диаметра колеса, номинального напряжения мотора и от напряжения батареи. На 26-ых колесах с батареей 36 Вольт максимальная скорость будет около 25 км/ч, (~210 об/мин), с батареей 48 В 33-35 км/ч (~280 об/мин).

Мотор колёса обычно сделаны под 36 спиц. Диаметр окружности на которой в двигателе располагаются спицы – 124 мм, этот размер нужен для расчёта длины спиц. Крутящий момент моторов до 250 Вт не велик и их можно спицевать обычными спицами с толщиной от 2,32 мм (13G, 12G). Если Вам говорят, что спицы должны быть минимум 3 мм – Вам просто очень хотят продать эти спицы. При расчете длины спиц нужно учитывать, что жесткость колеса и нагрузка на спицы будет зависеть от схемы спицевания (количества перекрестий). Чем больше крестов, тем легче спице переносить удары судьбы. Оптимальным будет спицовка в 3-4 креста. Обод колеса обязательно должен быть двойным.

Подключение контроллера на электровелосипеде

В основном, при подключении контроллера на электрифицированном вело, у юзера существенных затруднений возникнуть не должно. Однако если вы никогда раньше этим не занимались, то вас может спугнуть большое количество проводков разных цветов. Если вы приобрели контроллер и МК в одном наборе, то их разъёмы должны подходить друг другу.

Если такая ситуация не наблюдается, то нужно следовать общей схеме:

1. Толстые чёрный «минус» и красный «плюс» проводки подключаются к источнику энергии (здесь главное не перепутать полярность!).

2. Три толстых провода, обычно это синий/зелёный/жёлтый, подсоединяются к соответствующим фазным проводам 3-х фазного электромотора.

3. Запитка и сигналы датчиков Холла. Пять тонких проводков чёрный/красный/синий/зелёный/жёлтый, стыкуются с соответствующими проводками мотор-колеса.

4. Зажигание. Одиночный красный тоненький проводок. При замыкании его на «плюс» АКБ, контроллер активируется.

5. Ручка акселератора. На неё идут три проводка: чёрный/красный/зелёный (но иногда бывает белого цвета).

6. Для остальных проводов чёткая схема не предусмотрена — они могут быть разных цветовых исполнений.

В момент подсоединения управляющего устройства к электронакопителю, может проскочить искра и могут даже разъёмы подгореть. Паниковать от таких малоприятных сюрпризов не стоит — это идёт заряд входных конденсаторов блока управления. Но всё-таки избежать подобных недоразумений можно: состыкуйте ненадолго устройство управления и аккумулятор через резистор в несколько десятков Ом либо примените лампочку от машины. После того как произойдёт зарядка конденсаторов, соедините их напрямую.

Заключение

Как видим, блок управления является очень важным компонентом в составе электрического велосипеда, как в принципе и любого средства передвижения оборудованного электрической тягой. Без сомнений, к его выбору нужно подходить весьма ответственно, ведь от него на самом деле зависит очень многое.

Для любителей неспешных прогулок и дачников, подойдут самые простые и недорогостоящие устройства, а вот тем, кто не представляет себе e-bike без экстремальных покатушек, адресованы дорогие и мощные контроллеры, которые могут обслуживать не слабое оборудование. В любом случае, если вы хотите чтобы электровело только радовало вас своей работой, не жалейте денег — самые эффективные блоки управления с большим набором функций просто не могут стоить слишком дёшево.

Как легко переделать велосипед в электровелосипед.

Цена на мотор — колёса в Украине стартует с 900грн.

Преймущества мотор-колеса перед двигателем внутреннего сгорания:

– мотор-колесо без проблем вписывается в дизайн любого велосипеда.

Отметим сразу, что переделка велосипеда при наличии набора для изготовления электровелосипеда совсем не сложна. Справится любой. Приступим.

Переворачиваем велосипед, ставим его на седло и руль. Снимаем заднее колесо. Переставляем с него на мотор-колесо кассету со звёздами и ротор дискового тормоза (если у вас дисковые тормоза). Теперь можно установить подготовленное мотор-колесо на велосипед. Процедура такая же как и с обычным колесом, только необходимо убедиться, что кабель от него находится параллельно нижнему перу рамы.
Теперь закрепим аккумулятор на раме. Для защиты лако-красочного покрытия рекомендуют наклеить на раму полоску скотча или подобного материала. Кронштейн батареи прикручивается двумя болтиками к нижней трубе рамы. Для этого используются отверстия крепления под флягу. На болтики можно нанести небольшое количество герметика для предотвращения самопроизвольного ослабления. Когда посадочное место готово, вставляем аккумуляторную батарею.
Устанавливаем консоль управления. Крепится подобно велокомпьютеру. Через прокладку закрепите кронштейн на руле велосипеда и задвиньте по направляющим консоль до щелчка. Следите, чтобы кабеля, идущие от комплектующих были удобно расположены для последующего крепления их на раме.
Для крепления рычага управления необходимо снять ручку велосипеда (групсу). Для этого часто необходимо поддеть её отвёрткой и проворачивая вверх-вниз стащить её с руля. Надеваем рычаг управления на руль и закрепляем его возле ручки тормоза и переключателя скоростей. На нижнюю сторону ручки тормоза ставим датчик тормоза и магнит, входящие в комплект.
Остаётся проложить все кабеля таким образом, чтобы они не мешали при езде. Зафиксировать их лучше всего пластиковыми хомутиками. Когда вся разводка кабелей готова, соединяем штекера по прилагающейся схеме. Провод, идущий от мотор-колеса, желательно продеть под защиту пера рамы. Это защитит его от случайного повреждения.
Проверка работы системы управления. Нажмите на консоли клавишу включения. Должен включиться монитор на консоли. Значит, схема собрана правильно. Убедитесь, что датчики на рукоятке тормоза работают исправно. Для этого нажмите на тормоз, должен включиться режим подзарядки батареи. Для этого понадобится несколько раз изменить положение магнита, чтобы добиться хорошего результата. Зафиксируйте положение магнита клеем. Теперь нажмите на консоли на знак «+» для активации ассистента при педалировании. Или на знак «-» для включения режима генератора. После того, как всё отрегулировали, можете прокатиться на электровелосипеде, сделанном из велосипеда.
