Бампер автомобиля
Прежде всего бамперы должны защищать кузов от повреждений при небольших столкновениях и предотвращать соприкосновение его с другим автомобилем при постановке автомобиля на стоянке. Кроме того, бамперы позволяют столкнуть автомобиль с места, когда он не заводится. Бампер оказывает некоторое защитное действие для пешеходов, попавших в аварию. Перечисленное выше указывает на то, что бамперы предназначены для выполнения определенных функций и не являются только лишь элементами стилистического оформления. К сожалению, распространенные в настоящее время формы мало способствуют выполнению указанных задач, бамперы располагаются слишком близко к кузову и плохо воспринимают удары. Поэтому целесообразно напомнить некоторые предписания, касающиеся конструкции и размещения бамперов.
Унификация положения бамперов по высоте является предпосылкой выполнения ими защитных функций. Известно, что часто этим требованием, несмотря на существующие законодательные предписания, пренебрегают, поскольку автомобили очень различны по своим габаритным размерам и характеристикам подвесок. Согласно стандарту, базовая высота (плоскость) бампера составляет 445 мм над опорной поверхностью дороги для полностью заправленного четырех-, пятиместного автомобиля, в котором находятся три человека с весом по 75 кг каждый.
Проблема заключается в том, что необходимо обеспечить одинаковую базовую высоту бампера для двух нагрузочных состояний автомобиля. Это возможно осуществить, если только применить очень широкие бамперы или вертикальные накладки (клыки), соответствие которых требованиям, однако, очень сомнительно, особенно при ударах под углом.
При фронтальном ударе маятником, ударе сзади и под углом не должно возникать остаточных повреждений, не должна изменяться установка фар и должна сохраняться работоспособность замков капота и багажника. Контактирующие поверхности должны иметь резиновые или пластмассовые защитные накладки. Перечисленные выше требования могут быть выполнены, если энергия удара будет восприниматься не только бампером, но и элементами его крепления (пластически деформируемыми). По этой причине бампер должен иметь возможность смещаться, что достигают удалением его от кузова (по меньшей мере на 70 мм) или соответствующим oфоpмлeниeм передней (задней) части автомобиля. В качестве элементов крепления можно использовать гидравлические амортизаторы, однако проще и дешевле применить деформируемые стальные элементы или заполненные пеноматериалом детали, которые можно легко заменять.
При анализе конструкции бамперов возникает вопрос о целесообразности прежней концепции бампера и необходимости конструирования кузова, особенно его передней части таким образом, чтобы она лучше соответствовала требованиям мини-столкновений, а также способствовала лучшей защите пешеходов.
Аксессуары
Аксессуарная часть имеет весьма большое значение. К ней относится:
- Установка дополнительной оптики, дневных ходовых огней, противотуманных фар и габаритных огней.
- Изготовление или покупка с дальнейшим монтажом хромированных изделий. Для производства используются специальные ванны, которые при помощи электричества позволяют обычной металлической запчасти стать блестящей и привлекательной.
- Установка решеток, которые обычно можно приобрести недорого в магазинах.
- Прочие аксессуары.
Таким образом, после крепления этих деталей бампер приобретает окончательный вид и устанавливается на автомобиль.
Окунемся в историю
Чтобы хоть как-то ослабить урон от столкновения, конструкторы фирмы Ford решили приваривать впереди П-образную металлическую балку, предохраняющую от ударов двигатель и колеса. Свою идею они воплотили в 1930, выпустив машину с индексом Model A. В последующие годы свою лепту в развитие бамперов добавила компания Packard, установив на автомобиль эллипсоидный бампер с амортизирующим свойством. После этого и началось триумфальное шествие этой металлической детали по всему свету.
Металлическая деталь с амортизирующим свойством
В процессе эволюции бампер видоизменялся и в настоящее время превратился из предмета безопасности в декоративную деталь. Между тем безопасней на дорогах не стало и препятствий не уменьшилось. Чтобы не портить внешний вид автомашин «доисторическим» металлическим швеллером, а также не оскорблять творческие чувства дизайнеров, конструкторами был изобретена дополнительная балка, которая и стала преемницей основной детали.
Усилитель бампера представляет собой металлическую деталь, которая жестко крепится к нижней части капота под основным бампером. Под капотом в этом случае понимаем переднюю часть кузова с мотором. Усилитель придает дополнительную прочность самой конструкции. Помимо этой функции на некоторых моделях автомобилей эта деталь служит также и защитой от механических повреждений осветительных приборов.
Усилитель под капотом авто
Несмотря на то что некоторые автолюбители не любят тратить деньги на различные улучшения и считают эту деталь лишней, немало и «народных умельцев», которые изготовили ее сами для своих машин. Как бы то ни было, некоторые производители автомобилей считают, что такое устройство необходимо, а потому делают усилители как для переднего бампера, так и для заднего. А вот есть ли отличия между ними, попробуем разобраться.
Преимущества и недостатки
Главный плюс для любого буфера, который необходимо отремонтировать, это возможность термической или иной инструментальной обработки материала.
У пластиковых бамперов низкая цена. Силиконовые модели эргономичны, они имеют меньшую жесткость и просто ремонтируются. Пластик с высокой степенью жесткости может потрескаться, его ремонт более сложный и дорогой. Поэтому лучше выбирать силиконовый материал, чем пластиковый.
Металлические силовые буферы отличаются надежностью. В основном такие детали устанавливаются на внедорожники или любителями экстремальной езды. Однако громоздкие обвесы не популярны и являются необоснованно тяжелыми для установки на легковое авто.
Снятие и установка наружных элементов кузова автомобиля
Легко плавится, но очень плохо поддается ремонту. Почти не варится и я не встречал клей, который мог бы его склеить. Делают из него в основном подкрылки, бачки омывателя, крайне редко бампера.
>PCPBT< Смесь поликарбонатов и полибутилентерефталата — Обладает высокой прочностью, стойкостью к ударным нагрузкам, в том числе при низких температурах, стойкостью к статическим нагрузкам и вибрациям. Хорошо поддаётся ремонту хоть и не очень хорошо плавится. Из него сделаны почти все бампера у таких марок как Mercedes, BMW и FORD примерно до 2000 года. Очень широко используется в грузовых автомобилях. Это основные пластики, которые встречаются в автомобилях. Есть и другие, но встречаются они редко. В более новых моделях, как я писал выше, все чаще используются смешанные пластики. Например >PP-PE<, >PA-ABS< и т.д.
Силовой бампер
Многие автолюбители очень любят езду по бездорожью. Например, вариант выехать на охоту, рыбалку, или же просто любят преодолевать дороги где «чёрт ногу сломит». Для этих целей очень подходит автомобиль УАЗ.
Давайте так же рассмотрим, как на него сделать силовой бампер своими руками. Такой бампер вас дополнительно защитит при возможном столкновении с животным.
Для начала нужно снять ваш старый бампер. Сделать это нужно максимально аккуратно. Снимите все размеры. На просторах интернета поищите все необходимые чертежи. Убедитесь, что найденные вами чертежи подходят под снятые вами замеры.
После этого сделайте обычный трафарет бампера. Сделать это можно из бумаги. Необходима такая процедура для того, чтобы убедиться, что все ваши замеры верны и ошибок при установке не будет.
После этого вырезаем трубы нужной длины. Дальше бампер нужно сварить и шлифовать швы. При помощи пластины из стали делаем дополнительно крепление и окрашиваем ваше изделие.
При необходимых навыках его можно усовершенствовать лебедкой, которая будет очень кстати на наших непроходимых просторах.
В заключении хотелось бы добавить, что такая процедура, как изготовление бампера своими руками, требует некоторых определенных навыков.
Однако сделать самому бампер, по сравнению с её покупкой, помогает сэкономить ваши средства, и даёт добавить изюминку и индивидуальность в вашего четырехколесного друга.
Технология склеивания пластмассового бампера
Склейка бампера — единственный вариант ремонта бампера из термореактивной пластмассы. Часто используется для устранения сколов на бампере. Современными клеевыми составами можно самостоятельно ремонтировать термо и реактопласты.
Качество ремонта зависит от правильно подобранного клеевого состава. Перед началом работ нужно провести контрольное склеивание — проверить как клей взаимодействует с пластмассой.
Если после ремонта планируется покраска бампера с сушкой феном — необходимо использовать термореактивные или термопластичные клеевые составы. При нагреве такие клеевые составы не разрушаются.
Подробнее о силовых бамперах
Основное применение такой категории бамперов – на внедорожниках. Подобные автомобили часто адаптируются для экстремальных заездов по бездорожью. В таких условиях эксплуатации велика вероятность столкновения с деревом или другим автомобилем, поэтому машина должна быть более защищена от поломок.
Усиленные бампера уже не изготавливаются из полимеров. В основном это листовая сталь толщиной около 4мм. Заводские модели изготавливаются таким образом, чтобы их установка на машину не требовала изменения конструкции кузова.
Такие модели отлично подходят для транспорта, участвующего в off-road заездов, потому что они выдерживают сильные удары. Помимо массивного вида такие модификации будут иметь:
- Крепежи для монтажа лебедки;
- Усиленные части, в которые можно упереть домкрат;
- Петлю для буксировки;
- Место для установки буксировочной катушки (позволяет быстро смотать буксировочный трос или ленту);
- Крепежи для установки дополнительного света, например, противотуманок.
Что касается задних усиленных бамперов, то на них устанавливается значительно меньшее количество элементов. Чаще всего там может находиться серьга для буксировки и усиленный элемент для поддомкрачивания. Спереди и сзади на усиленном бампере может быть установлен штатный или съемный кенгурятник (о том, что это за деталь, и зачем она нужна, читайте в отдельном обзоре).
виды пластмасс в автомобилестроении
В данной статье я хочу рассказать про основные виды пластмасс, используемых в автомобилестроении. Сейчас производители все чаще смешивают разные пластмассы, что усложняет их подбор при сварке. Каждая пластмасса имеет свою маркировку, которая наносится с внутренней части изделия, и выглядит например так >HDPE<.
>PP< полипропилен — самая распространенная пластмасса. Из нее бывают почти любые изделия ( бампера, подкрылки, защиты, бачки и т.д ) . Бывает с маркировкой >PP-T40<, >PP-T20< (фары, корпуса воздушных фильтров) , >PP-EPDM< >PP-PE< (бампера, подкрылки) и т.д.. >PE< полиэтилен — более распространен в французских автомобилях. Делают те же изделия , что и из полипропилена. Еще почти все топливные баки. >ABS< Акрилонитрилбутадиенстирол — наиболее хрупкая пластмасса, но хорошо держит форму. Легко плавится и хорошо поддается ремонту. Из нее обычно сделаны изделия не подверженные нагрузкам, имеющие больше эстетический характер ( решетки радиаторов, обшивки, части приборной панели и т.д.) >PA66< Полиамид 66 — отличается более высокими прочными свойствами и деформационной теплостойкостью. Очень плохо плавится, что затрудняет его ремонт. Обычно из него сделаны изделия подверженные нагрузке, температуре, давлению ( боковины радиаторов, впускные коллектора, ручки, бачки и т.д.). >POM< полиформальдегид — имеет высокое соотношение прочности и упругости, а также обладает хорошим сопротивлением к усталостным нагрузкам, деформации и истиранию. Легко плавится и хорошо поддается ремонту. При сварке отличается резким запахом. Делают из него обычно механизмы стеклоподъемников, части топливных насосов и т.д.. >ASA< акрилонитрил-стирол-акрилат — атмосферостойкий аналог ABS пластика. В ремонте от ABS отличается тем, что очень плохо варится сваркой. >HDPE< Полиэтилен низкого давления — является легким эластичным термопластичным материалом.
Этапы и правила ремонта поломанных и треснувших бамперов
Чтобы эффективно отремонтировать деталь, нужно знать основные правила восстановления кузовных частей. Каждая из них имеет свои уникальные характеристики, а значит, и подход к ремонту должен быть индивидуальным.
Нюансы снятия бампера
Каждая автомобильная марка отличается от своих конкурентов принципом и качеством фиксации комплектующих частей. Зачастую на снятие переднего бампера уходит достаточно много времени. Процесс включает в себя демонтаж всех вспомогательных конструкций, что значительно усложняет работу.
Крепления задних бамперов немного отличаются своей сложностью. Их можно снять быстрее, но понадобятся дополнительные приспособления. Отличие заключается в специальных заклепках. Они прочно удерживают элемент, не давая ему расшатываться на ходу. Извлечь такие крепежные изделия можно только одним способом – разрушив их сверлом. На месте, где располагается заклепка, просверливается отверстие. В результате получается идеально ровное гнездо для нового крепежа.
Ремонт повреждения
Восстановление самого бампера – занятие кропотливое и трудоемкое. Предварительно нужно оценить характер повреждений. Если деталь еще можно вернуть в исходное состояние, то ремонт целесообразен.
Для восстановления подбирают клеящие составы, которые способны создать новый слой на пластмассе. По своим свойствам эти составы не уступают заводским материалам. С внутренней стороны бампера накладывают специальную сетку, поверх которой и будет наноситься слой выбранного материала. Для внутренней обработки кузовного элемента также применяют и битумные изделия.
Последний этап включает в себя полное просушивание клея и полировку бампера.
Тонкости установки бампера
Перед монтажом следует проверить кузов на наличие повреждений вследствие аварии. Если проблемные места обнаружены, нужно обработать поверхность антикоррозийным составом и затем покрасить участок. После этого приступают к монтажу.
Установка производится в обратном снятию порядке. Может потребоваться помощь еще одного человека, поскольку защелки должны быть зафиксированы равномерно. Рекомендуется заменить все шайбы и уплотнительные части крепежей.
Классификация креплений
Бампер является первым защитным элементом кузова. Но он предохраняет конструкцию автомобиля только условно. Преимущественно производители устанавливают пластиковые детали. Они имеют небольшой вес, снимаются и возвращаются обратно просто и быстро. Есть один минус – пластмасса ломается при малейшем ударе. Единственное, что остается изготовителям – обеспечить надежную фиксацию детали.
Бампера могут устанавливаться самыми разнообразными способами. Как правило, крепление представляет собой отдельные элементы и специальные прорези для защелкивания в пазах. Пистоны крепления широко используются в автомобилях иностранных марок.

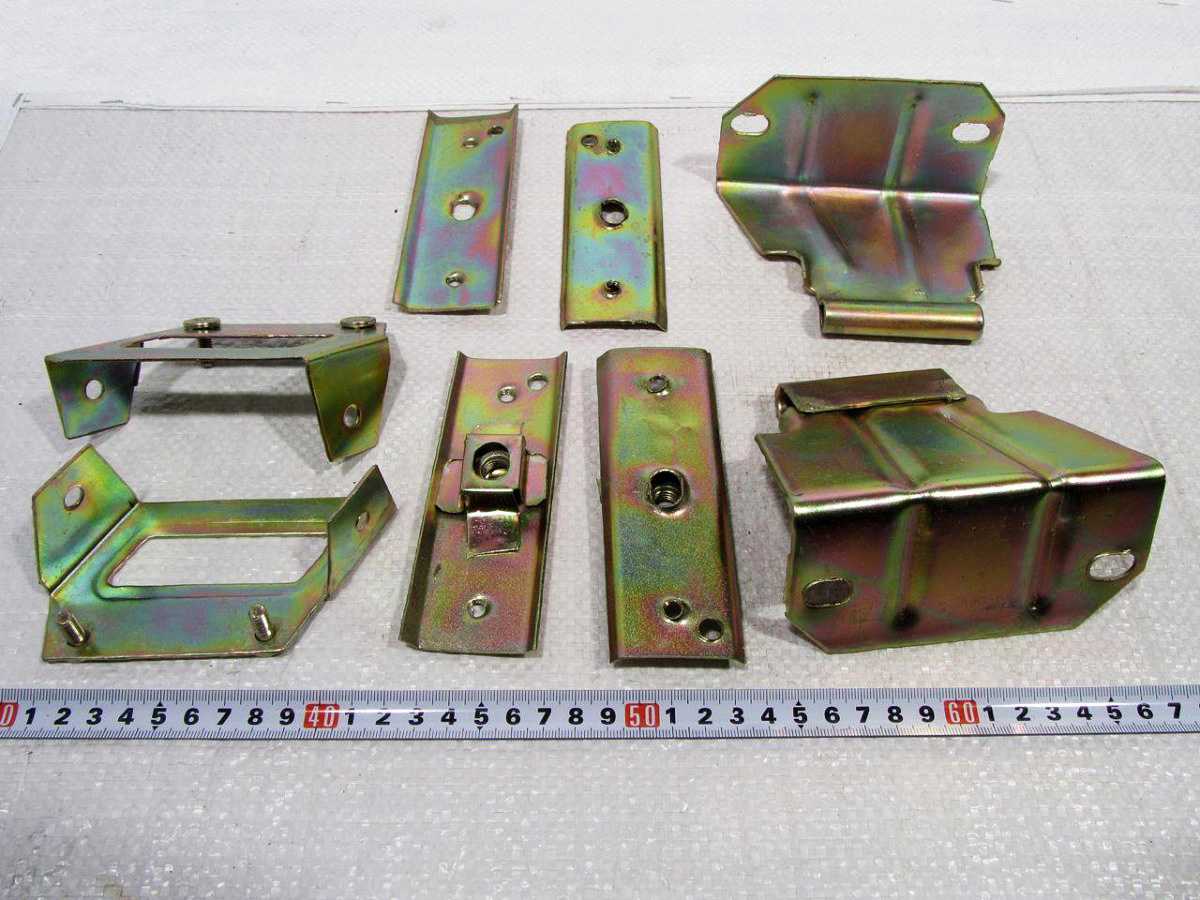

Кронштейны
Данный образец наиболее надежно фиксирует изделие на кузове машины. Каждый производитель делает кронштейны крепления бамперов по своему уникальному чертежу. Они имеют вид небольших деталей вытянутой формы. Отличительная характеристика изделий – прочность и долговечность. Элементы могут прослужить долгие годы, не выходя из строя даже в условиях некачественного дорожного покрытия. Однако они также страдают при ДТП.
Кронштейны используются производителями различных марок автомобилей уже давно. Наибольшее распространение этот тип крепежей получил в Европе, России и США.
Защелки
Стараясь минимизировать расходы на изготовление транспортных средств, компании перешли на более простой тип крепежа – защелки. Они выполнены из того же листа пластмассы, что и бампер. Принцип быстросъемного крепления заключается в том, что деталь благодаря наличию специальных прорезей вставляется в пазы.
Преимущества:
- Отсутствие необходимости соединения с бампером.
- При серьезных повреждениях меняется полностью вся конструкция.
- Монтаж и демонтаж производится за считанные минуты.
Недостатки:
- Хрупкость. Защелки фиксаторов могут расколоться при попадании одного или нескольких колес в большую яму.
- Со временем прорези в пластмассе изнашиваются и крепление ослабевает.
- Большая часть автомобилистов повреждает защелки при демонтаже.
При покупке подержанного авто следует обязательно обращать внимание на указанные части крепления бамперов. Если конструкцией машины предусмотрены именно защелки, то они с большой вероятностью уже несколько раз переделаны хозяином.

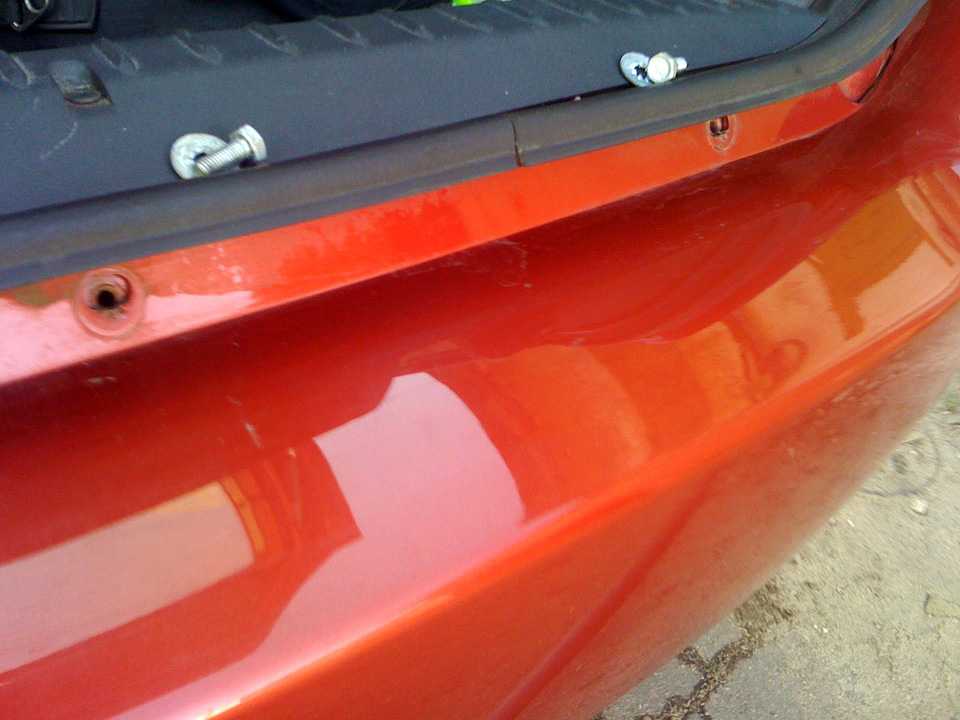

Саморезы
Самый простой и бюджетный вариант крепления. Он применяется преимущественно на автомобилях отечественного производства. Также используют шурупы для крепления бампера и на подержанных иномарках.
Метод позволяет решить проблему обрыва креплений быстро и надолго. Однако данный крепеж имеет огромный минус – он разрушает структуру бампера. Это касается не только самостоятельно вкрученных саморезов, но и заводских креплений. При эксплуатации транспорта в местах фиксации образуется люфт, который со временем увеличивается. Часто саморезы произвольно выкручиваются, поэтому владельцам приходится постоянно проверять затяжку крепежей.
Болты
Среди опытных водителей болт с гайкой считается наилучшим типом крепления бампера. Его эффективность заключается в простоте обслуживания. Данный тип крепления можно в любой момент раскрутить, снять бампер и монтировать его обратно.
Преимущество заключается еще и в том, что соединение надежно фиксирует бампер долгое время.
Среди недостатков следует отметить, что в некоторых моделях автомобилей трудно подобраться одновременно к болтам и к гайкам.
Бампер из монтажной пены
Сделать самодельный бампер с использованием монтажной пены вы можете аналогичным образом, что из пенопласта. В первую очередь делается ящик. Он послужит каркасом, удерживающим пенополиуретановый герметик.
Помните, пена имеет свойства расширяться в объёме после высыхания. После того как монтажный материал полностью высохнет, займитесь разметкой бампера. Теперь можно вырезать изделие.
Занимаясь подготовкой модели не забудьте про крепления, они будут идентичны на бампере и машине.
Далее совершается обработка бампера наждачной бумагой, а также использование смолы и стекловолокна. В окончании делается грунтовка и покраска бампера в нужный цвет.

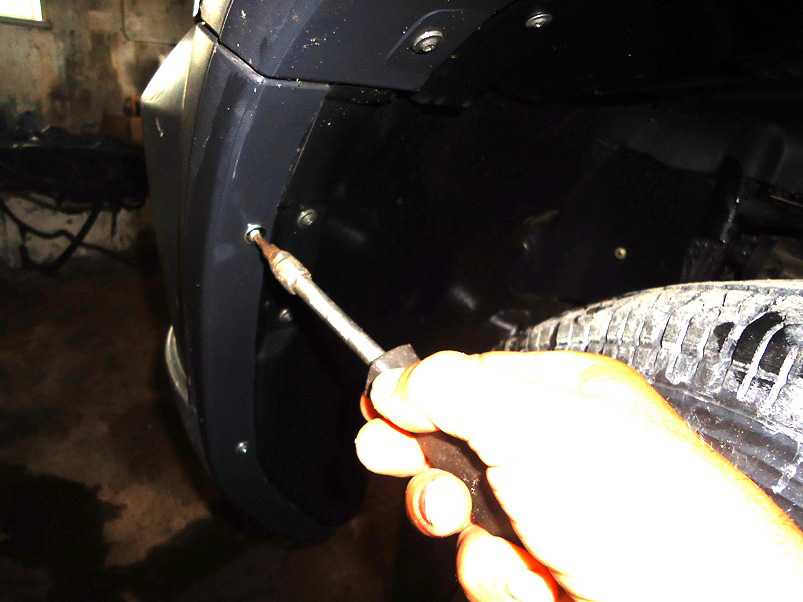

Как закрепить передний бампер, а также задний
Работа начинается с демонтажа. После этого следует снять радиаторную решетку, выкрутить болты из участка крепления троса для буксировки. Затем нужно убрать защиту арок, если она прикреплена к бамперу
Следующий шаг – осторожно оторвать от крыльев защелки. Потом демонтируйте фары, если это необходимо из-за конструкционных особенностей передней части кузова
В некоторых моделях авто закрепить задний бампер невозможно, если на этапе демонтажа не снять задние колеса.
Под фарами обычно находится еще несколько защелок, которые также следует освободить. Затем снимите все неразрушенные крепления, аккуратно выкрутив пластиковые винты
Когда все крепежные элементы будут отщелкнуты, можно осторожно снять саму деталь. В некоторых машинах, чтобы выполнить описываемые ниже операции, достаточно лишь снять колеса и фары, а бампер можно оставить на месте
В иных моделях для монтажа конструкции используются не болты, а заклепки. Их можно убрать только методом высверливания.
Работы по восстановлению креплений, которые подробно описаны в последнем разделе этой статьи, выполняются после демонтажа бампера. А когда крепления уже восстановлены, начинается самый сложный этап – установка детали на место.
Большинство специалистов не рекомендует автовладельцам самостоятельно осуществлять монтаж бампера, поскольку есть риск того, что из-за неопытности человек сломает обновленные им же крепления. Но нет ничего невозможного. Главное, чтобы вы действовали максимально аккуратно. Лучше, конечно, попросить кого-то из знакомых, чтобы он вам ассистировал, так как одному это будет крайне неудобно делать.
Вам поможет следующая пошаговая инструкция:
- Слегка прикрутите болты вручную и примерьте бампер.
- После того, как поймете, что деталь находится в идеально подходящем положении, слегка надавите на нее.
- Плотно защелкнув все зажимы, прикрутите все, что было снято на этапе демонтажа: радиаторную решетку, фары и колеса (если снимали).
- Обязательно установите обратно все пластмассовые винтики.
Пунктов не так уж и много, а это означает, что с данной задачей может справиться даже новичок
Главное соблюдать максимальную осторожность, на ощупь подбирая оптимальное положение бампера перед нажимом. В этот момент вы должны двигаться так же осторожно, как сапер
Малейшее неловкое движение приведет к тому, что пойдет насмарку вся работа по восстановлению крепежных элементов. А ведь это – весьма трудоемкая процедура, к тому же отбирающая довольно много времени. Подробнее о ней читайте ниже.
Тюнинг автомобильного бампера с использованием стройматериалов
В самом начале работы нужно чётко осознавать технику ее выполнения.
Чтобы обвес выглядел своеобразно, разрешается выполнить тюнинг переднего или заднего бампера своими руками или внести изменения в заводскую модель.
Для понимания опишем обе выше указанные версии.
Первоначально требуется убрать обвес с транспорта для последующей его очистки. Тюнинг заднего и переднего бампера, выполненный своими руками, ничем не отличается друг от друга.
С правого и левого края необходимо зафиксировать плотный картон, благодаря чему монтажная пена будет сосредоточена в одном месте.
Используя пену нужно учесть, что при сушке она расширяется и становится объемной. После заполнения изделия данным монтажным средством дайте пене высохнуть, а после сделайте желаемую форму обвесу.
Для работы понадобится нож и наждачная бумага. Затем обвес следует как нужно обработать стекловолокном и эпоксидной смолой. После нанесения шпаклёвки слой повторно обрабатывают наждачной бумагой.
Окончательным действием станет грунтовка и покрытие краской готового изделия.
Труднее всего сделать обвес самому. Рассмотрим более подробно процесс работы по изготовлению бампера.
Подводим итоги
