Технические характеристики
Высокая проходимость снегоболотохода обеспечивается небольшой массой всей конструкции (200 кг). Широкие резинометаллические гусеницы 380 мм х 2 хорошо сочетаются с длинной опорой 1500 х 2. Такая комбинация уменьшает давление на грунт или снег до минимального значения, достигающего 20 г/см². Клиренс 500 мм увеличивает изначально хорошую проходимость.
Расход топлива АИ-92 не превышает 2 л/ч. Максимальная скорость передвижения 30 км/ч. Угол атаки составляет 40°. Несущий тип кузова дополнен катковой подвеской. Объем бензобака 6,5 л.
Вехор-RX2 имеет высокопрочный кузов, изготовленный из стали.
Бюджетный китайский двигатель является четырехконтактным. При движении по ровной местности можно преодолевать 80-90 км.
Цена вездехода 190 000 руб. При заказе внедорожника с более мощным ДВС стоимость возрастает:
| 20 л.с. | 195 000 руб. |
| 24 л.с. | 220 000 руб. |
| 27 л.с. | 230 000 руб. |
Масса прицепа достигает 500 кг. Габариты внедорожника 2100 х 1360 х 1050 мм. Размер упаковки 2200 х 1400 х 1200 мм. На транспортное средство дается гарантия на 1 год.
Снегоболотоход Вехор подходит для охоты и рыбалки, т.к. легко преодолевает бездорожье. Благодаря компактным габаритам средство передвижения поместится в автомобильный прицеп или кузов фургона для транспортировки. Вездеход можно использовать в любое время года.
От аналогичных моделей Вехор-RX2 отличается удачным соотношением стоимости и качества, а также расширенной базовой комплектацией.
Что собой представляют такие снегоболотоходы?
В многочисленных видеороликах подчеркивается проходимость данной чудо-техники. Так, в видео, приведенном ниже, можно наглядно увидеть, что для описываемых вездеходов никаких преград нет в принципе.
И без разницы, каменистая местность, болотистая или песчаная – снегоболотоход отлично с ней справится, преимущественно благодаря этим самым колесам.
Как результат – давление на поверхность под весом транспортного средства минимизируется. Более того, если давление в шинах превышает давление на них поверхности, то исчезает пластическая деформация. По таким поверхностям автомобиль передвигаться попросту не сможет, поэтому давление и снижают (в пределах разумного, конечно).
Особенности сборки
Порядок монтажа данного средства передвижения достаточно прост и похож на сборку самодельного вездехода:
- На первом этапе собирают раму, на которой в будущем будет закреплен двигатель.
- После закрепления двигателя рама тщательно окрашивается с целью предотвращения коррозии металла.
- Рулевое управление будет происходить через переднее шасси.
- Сиденья и бак для топлива берутся от того же мотоцикла.
- Свои особенности имеет устанавливаемая коробка передач. Кручение в ней происходит в обратном направлении, что не мешает узлу нормально работать, т.к. нагрузки на него будут минимальными.
- За охлаждение будут отвечать два кулера от ВАЗ 2110.
- Колеса могут быть изготовлены из камер грузовика.
- Диски могут быть также самодельными.
- Рычаг крепится к мосту, как клюшки на пружинной подвеске.
Этапы создания самодельного караката
Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.
Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:
- Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
- Планирование и сборка заднего моста, а также подвески транспортного средства.
- Выбор и монтаж подходящих колес.
- Установка силового агрегата.
Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.
Рама
Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.
Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.
Рама болотохода
Подвеска
В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.
Колеса
Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности
Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.
Двигатель
После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.
Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.
Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам
Тормоза
Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.
Двигатель на каракате
Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью
Как сделать колеса
В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.
Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.
За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.
У таких колес есть один существенный недостаток − они быстро выходят из строя.
При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.
Не новинка за 9,4 тысячи рублей
Сразу отметим: это новинка разве что на нашем рынке. «Бархан» выпускается на российском заводе имени В. А. Дегтярева (ОАО «ЗиД») с середины нулевых и успел обрасти хоть и небольшой, но преданной армией поклонников. Производитель называет эту штуковину «транспортным средством повышенной проходимости», хотя в народе такие машины именуют снегоболотоходами. Так или иначе, подобная техника редко остается стоковой у владельцев — в интернете хватает историй о переделанных «Барханах».
Энтузиасты, словно соревнуясь между собой, меняют задний мост, устанавливают дополнительное освещение, выкидывают «трубчатые» диски и ставят другие, подходящие для бескамерных шин, приваривают огромные багажные боксы и так до бесконечности. Эдакий конструктор для взрослых мужиков. Кстати, производитель — серьезная компания с вековой историей. Помимо мотоциклов, ОАО «ЗиД» выпускает еще и военную технику (снайперские винтовки, пулеметы, гранатометы и др.). «Бархан» — единственный серийный снегоболотоход предприятия. Да и вообще конкурентов у модели немного — в интернете можно найти разве что самоделки с тремя огромными колесами. Иностранные аналоги стоят как свежий Volkswagen Touareg.
На завод в городе Коврове извне поступают только щитки (они, кстати, похожи на мазовские) и мотор (китайский Lifan). Все остальные компоненты производятся на предприятии. В Беларуси «Бархан» стоит 9399 рублей. Учитывая отсутствие конкурентов, сложно сказать, дорого это или дешево. Квадроциклы, например, стоят дороже. Но они и более понятны нашим соотечественникам.
Особенности
Для пассажиров езду на «Бархане» нельзя назвать комфортной. К трициклу необходимо приспособиться для того, чтобы держать равновесие. Водитель должен правильно рассчитать траекторию всех колес, иначе возрастает возможность опрокидывания. Снеговой болотоход не рассчитан на гонки и ралли. Его основная задача – преодолеть любое бездорожье, с чем он неплохо справляется.
Трехколесные вездеходы имеют увеличенный дорожный просвет, что практически исключает цепляние поверхности днищем. Шины у техники жесткие, с невысоким протектором, легко начинают буксовать. Однако благодаря хорошей инерции и малому весу они быстро находят контакт с любой поверхностью. Проходимость можно усилить посредством использования специальных лент или цепей.
Что ты такое?
Снегоболотоходы обязаны своим происхождением суровым рельефам российского севера. В семидесятых годах жители труднопроходимых мест начали приделывать колеса от грузовых машин к мотоциклам, чтобы те не вязли в глубоком снегу и не тонули в полыньях. В народе такие вездеходы прозвали “каракатами”. Позже каракатостроение в России вышло на промышленный уровень, и сейчас мотовездеходы на шинах низкого давления или гусеницах производит несколько компаний. ЗиД — одна из них.
Садимся. От мотоцикла у “Бархана” помимо мотора руль со всеми соответствующими органами управления, ножное переключение пяти передач, кик- и элекстростартер, краник резерва топлива, цепной привод задних колес, — правда, цепь двухрядная. От внедорожного автомобиля — редуктор с понижающей и задней передачей, а также стояночный тормоз.

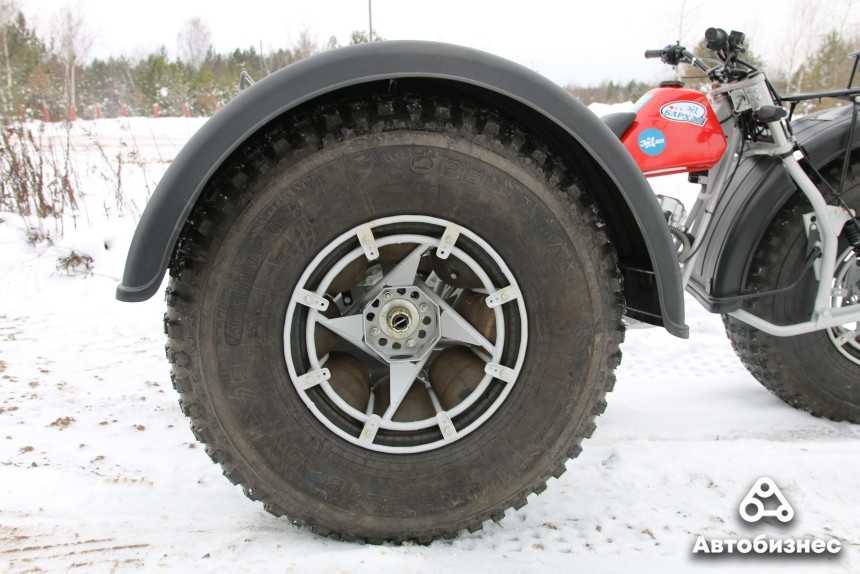

Из фантазии разработчиков — трубчатые колесные диски, расположение жидкостной системы охлаждения и радиатора далеко сзади под багажником, отсутствие задней подвески и возможность отключения левого заднего колеса вручную.
Заводим. С кикстартера малообъемный двигатель заводится легко, но места для маневров мало. Если вдруг у вас нога 46 размера, она просто может не поместиться — будет мешать большое количество расположенного вокруг железа. Впрочем, с кнопки аппарат заводится без проблем. Включаем первую передачу. Чтобы дотянуться до рычага редуктора, приходится наклоняться вправо, а включать задний ход удобнее ногой.
Поехали! Отпускаем сцепление, добавляем газ, и три с половиной центнера неторопливо сдвигаются с места. Как же тяжело поворачивать руль, но с набором скорости становится легче. Очень непривычно ощущается отсутствие подвески в сочетании с высокой посадкой — огромный зад аппарата качается и конкретно наклоняется на кочках, и кажется, вот-вот перевернется. Но не переворачивается. Да, для больших скоростей он не приспособлен. Максималка — 40 км/ч, что вполне достаточно для “Бархана”.
Без задней передачи на нем пришлось бы нелегко, радиус разворота немаленький. “Понижайка” нужна для совсем экстремальных подъемов. И на обычной первой-второй передаче трайк легко карабкается на горки, форсирует ледяные лужи, которые проламывает своим весом, и не вязнет в глубокой грязи, где завяз бы обычный эндуро-мотоцикл.
Основные характеристики
- На транспорте установлен бензиновый двигатель на 450 см³.
- Допустимая грузоподъемность — до 300 кг.
- Одинаковая эффективность передвижения по грязи либо снегу составляет 30 км/ч, достаточно неплохо преодолевает крутые подъемы.
- Вездеход Вехор-RX2 имеет высокую мобильность, способен разворачиваться на месте, наподобие гусеничного трактора, беспрепятственно маневрирует по узким тропам, легко объезжает деревья и различные непреодолимые препятствия.
- Техника довольно экономична, используется бензин марки АИ-92 из расчета 2 л/ч.
Вездеход Вехор-RX2 оснащен электростартером с аккумулятором, коробкой заднего хода и гидравлическими тормозами, катушкой освещения, подогревом ручек руля, противоветровым передним стеклом, двумя зеркалами заднего вида и задним фаркопом. В дополнение к этому есть возможность установки электрической лебедки, задних габаритных огней, достаточно удобной кофры, саней-волокуш и самосвального колесного прицепа.
Краш-тест
Шестнадцати сил вполне хватает, чтобы крутить гигантские колеса с тракторной тягой. Нет, с мотоциклом с коляской аппарат все-таки сравнить никак нельзя, рулится по-другому. К его габаритам понемногу привыкаешь и начинаешь разгоняться. Благодаря заднему приводу он весело дрифтит на третьей передаче на льду. И на четвертой. И на пятой. На пятой мы его все-таки перевернули, словив нечто наподобие «хайсайда» — в одном из поворотов трайк накренился в наружную сторону, став на два колеса. Завис в воздухе, достигнув точки невозврата, и резко бахнулся на землю колесами вверх. Вот он, высокий центр тяжести!
ЗиД быстро перевернули обратно, руками выгнули помявшееся крыло, подтянули вверх руль, поправили поворотник, смахнули грязь. Никаких последствий незапланированного краш-теста не заметно, все цело, почти все на месте.
Обзор дизайна
Легкий и компактный снегоболотоход внешне напоминает стандартный внедорожник, однако он на двух гусеницах, а передних управляемых лыж нет. Минималистичный дизайн подчеркивает черный цвет, но в ассортименте есть и другие, например красный, голубой, фиолетовый, коричневый.
Кузов из качественной стали подчеркивает надежность машины. Прочное ветровое стекло имеет ярко-красное обрамление. Широкое сидение со спинкой удобно для водителя. Под креслом есть место для перевозки рыболовных принадлежностей.
Современный электростартер упрощает включение двигателя. Дополнительно он запускает гидравлические тормоза и тягово-сцепной механизм.

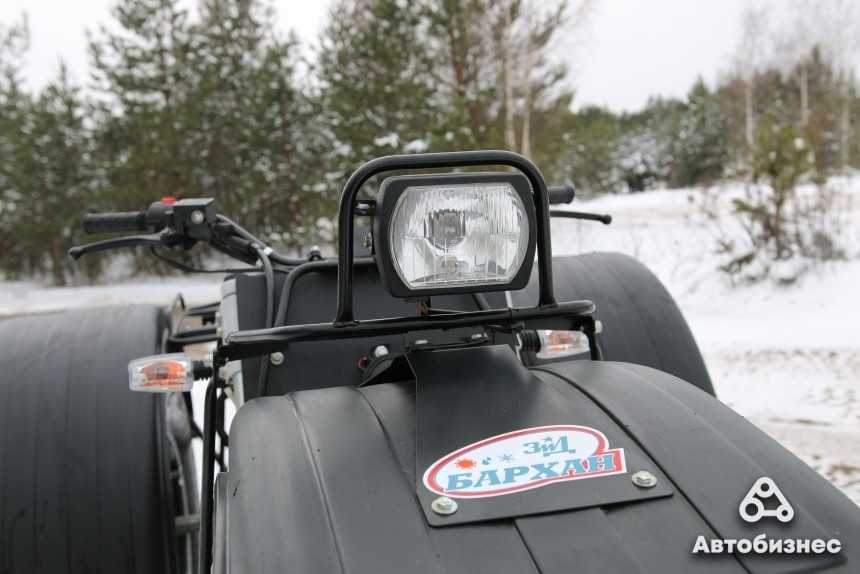

Обзор снегоболотохода ЗиД «Бархан». Для кого эта игрушка?
Вообще мы редко пишем о новинках мототехники, тем более в разгар пусть и теплой, но все же зимы. Широкую аудиторию белорусских читателей не заинтересуешь обычными мотоциклами, а необычные, но интересные модели мотомира к нам почти не поставляются в силу низкого покупательского спроса. Но вот под занавес 2019 года гомельская компания «Техноагро» привезла в страну эксклюзивный 3-колесный вездеход ЗиД «Бархан». Говорят, первый экземпляр в Беларуси. Один день это чудо провело в Минске, и мы не отказались от возможности познакомиться с ним поближе. Вряд ли после прочтения этой статьи у многих возникнет желание отдать 4400 долларов по курсу за нечто среднее между трактором и мотоциклом. Слишком дорогая игрушка. Но чисто из любопытства на «Бархан» посмотреть стоит. А еще лучше — прокатиться на нем!
Самый дешевый вездеход.
Недавно я описывал трехколесный велосипед для вездеходов «Бархан», и подумал, что его цена в 250 тысяч рублей — это минимум для вездеходов. Но оказалось, что есть квадроциклы гораздо дешевле!
Подробнее: Файлы лобзика — 150 фотографий классификации лезвий электроинструмента
Вот вологодская снегоболотоходная амфибия под названием ЗИС-5
Разумеется, завод имени Сталина не имеет к этому вездеходу никакого отношения. Просто его создатели исходили из того, что он такой же неприхотливый, как легендарный трехтонный грузовик времен Великой Отечественной войны.
А стоимость вездехода, на начало 2019 года, составляла всего 130 тыс руб
Как вам удалось добиться такой минимальной цены за четырехколесный полноприводный квадроцикл? Разберём «по косточкам» и всё станет ясно.
Дизайн классический «брейк», как их еще называют «каракат».
Рама сварная, из квадратного профиля, состоит из двух частей, которые соединены между собой шарнирным механизмом, изготовленным из поворотного кулака УАЗ.
Двигатель, уже проверенный, простой и понятный, одноцилиндровый Lifan190FD мощностью 15 л.с с электростартером и катушкой зажигания.
В минимальной комплектации квадроцикла двигатель запускается вручную, но можно установить аккумулятор и использовать электростартер.
Колеса классического «настроения». Они изготовлены из устаревшей резины тяжелой техники.
Вес покрышки около 20 кг (из исходных 80)
Работает вместе с камерой.
Колесные диски собственного производства. Внутри диска есть специальный уголок, который не дает покрышке «вращаться» на диске.
Коробка передач взята от классических моделей ВАЗ
Привод от двигателя к редуктору осуществляется посредством ременной передачи.
Вместо обычного сцепления используется схема ослабления натяжения приводного ремня.
С помощью цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты.
Цепь растягивается очень быстро, поэтому крепление редуктора выполнено таким образом, чтобы редуктор мог двигаться и таким образом натягивал цепь.
Мосты классических моделей ВАЗ
Тормоза гидравлические, но только на передние колеса.
Рулевое управление реализовано с помощью рулевой рейки от ВАЗ-2108
За счет объема колес квадроцикл может плавать.
Задняя часть квадроцикла имеет весьма внушительные размеры кузова. При желании можно разместить 4 человека или какой-то груз.
Грузоподъемность ЗИС-5 заявлена в 500 кг.
А теперь самое интересное: как вам удалось сделать вездеход таким дешевым?
Все из-за того, что большая часть запчастей используется второй раз (б/у). Колеса, оси, коробки передач, рулевое управление, карданы все восстановлено, практически утилизировано.
Но при всем при этом производитель дает на свой квадроцикл гарантию один год !
Немаловажно было и при установлении цен, что производство наладилось: получается производить (и продавать) до 200 таких «вездеходов» в месяц». Технические характеристики вездехода ЗИС-5 :
ДвигательLifan190FD
А/м ВАЗ 4-ступенчатая КПП
Мосты а/м ВАЗ
Размеры: длина 3200 мм, ширина 1870 мм, высота 1450 мм
Дорожный просвет 450мм
Трек 1650мм
Вес 470 кг
Грузоподъемность (включая водителя) 500 кг
Максимально допустимая скорость не более 25 км/ч
Максимальная скорость по воде 5 км/ч
Технические характеристики вездехода ЗИС-5 :
ДвигательLifan190FD
А/м ВАЗ 4-ступенчатая КПП
Мосты а/м ВАЗ
Размеры: длина 3200 мм, ширина 1870 мм, высота 1450 мм
Дорожный просвет 450мм
Трек 1650мм
Вес 470 кг
Грузоподъемность (включая водителя) 500 кг
Максимально допустимая скорость не более 25 км/ч
Максимальная скорость по воде 5 км/ч
Судя по объему продаж, спрос на такую продукцию есть. Оно и понятно: съездить из села за грибами, ягодами или на охоту/рыбалку достаточно, а денег на закупку вездеходов миллионами у населения просто нет.
