Передний мост УАЗ-3151

Главная передача и дифференциал переднего моста по конструкции аналогичны заднему мосту. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Дополнительно производится обслуживание и ремонт поворотных кулаков (рис. 1).

Рис. 1. Поворотный кулак

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 1) поворота колес, регулировочных болтов 27 и надежность их стопорения. Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.

2. Поднимите передний мост домкратом.

3. Отверните гайки крепления колеса и снимите его.

4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 2. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 2).

6. Отверните гайки шпилек крепления рычага 1 (см. рис. 1) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 2) и снимите рычаг или верхнюю накладку шкворня.

7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.

Рис. 3. Проверка максимальных углов поворота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 1).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Рис. 4. Проверка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А ( рис. 4), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади. По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Нм (10,5–13 кгс·м). Схождение колес можно проверять линейкой модели 2182 ГАРО.

Мысли владельцев Симбира

Сегодня опытные автолюбители настаивают: Симбир – это просто идеальный вариант для бездорожья, а ждать от него чего-то сверхъестественного в городских условиях – бесполезно.

Любители драг-рейсинга, охоты и езды по труднопроходимой местности про уаз симбир отзывы оставляют самые хорошие. Конечно, эксплуатация в сложно проходимых условиях приводит к частым ремонтам автомобиля. Но все эти неполадки можно устранить за небольшие деньги.

По словам владельцев, проходимость в лесу, в полях у автомобиля хорошая. Да и по трассе комфортно можно ехать на скорости в 100-120 км в час, при этом машина может быть нагружена и до 800 кг.
УАЗ Симбир станет вашим надежным компаньоном для всех любителей внедорожных поездок!

Напоследок интересное видео про УАЗ Симбир и восьмилетнего водителя

История появления УАЗ Симбир

История этого отечественного внедорожника началась в 90-х гг. ХХ века. Прародителем Симбира можно назвать УАЗ-3160, который в конце прошлого века демонстрировали на различных выставках. Тогда же разработчики создали новый цельнометаллический кузов, установили в салоне легковые кресла с подголовниками, регулировки, в том числе и поясничный подпор. Также в этой модели были и новые мосты, преимущество которых – муфты быстрого подключения полуосей. Вот такой получился отечественный внедорожник.

Но в конце века к разработчикам пришло осознание, что современный водитель остро нуждается в удлиненной версии автомобиля. Так и появилась 9-местная модель с индексом 3162. Но кроме номера, эта машина получила и собственное имя Симбир.

И как показывает практика, потребитель оценил новую разработку автомобилестроителей. Сегодня уаз симбир купить хотят в разных уголках Российской Федерации, да и не только.

Экстерьер машины получился куда более гармоничным, нежели у модели под индексом 3160. Этому способствовали пропорционально широкие задние двери. Количество мест для пассажиров в Симбире увеличено. Но не это главное: автомобиль стал более плавным во время движения, да и более устойчивым.

Когда правильно включать привод на передние колеса

Чтобы передний мост заработал, его надо вовремя включить. Для начала разберемся, когда же его включать. Во время движения по асфальтной дороге необходимости включения полного привода нет, так как увеличенный расход топлива никому не нужен. Другое дело, когда внедорожник движется по бездорожью, вот здесь, собственно, без полного привода, не обойтись

Но важно знать, чтобы передний мост включить, при наличии механических ступичных муфт, нужно выйти из автомобиля и перевести регулятор на хабе в положение полного привода

При наличии автоматических муфт или хабов, выходить из автомобиля и включать их нет необходимости, но для этого нужно перед заездом на бездорожье или бродом, включить в работу передний мост с помощью кнопки (рычага). После того, как хаб переключится в положение 4х4 или полный привод, можно переключать на повышенные или пониженные передачи раздатку.

Причины, почему не включается привод

Часто возникают вопросы у автовладельцев Патриотов, когда при буксовании в колее не включается привод переднего моста. Причина неисправности заложена в том, что водители не полностью понимают принцип включения полного привода. Для того чтобы мост подключить, мало перевести муфту в необходимое положение, для этого еще надо проехать несколько метров, чтобы колеса вошли в зацепление с дифференциалом

Поэтому очень важно перевести хаб в положение 4 на 4 еще до того, как въезжать в непролазное болото. Если же внедорожник уже въехал в грязь и буксует, то включать передний привод бесполезно, так как он попросту не сработает. Если же возникает ситуация, когда полный привод был включен, а мост не срабатывает, то требуется проведение диагностических исследований основного узла

Принцип такого диагностического исследования заключается в выполнении следующих процедур:

Если же возникает ситуация, когда полный привод был включен, а мост не срабатывает, то требуется проведение диагностических исследований основного узла. Принцип такого диагностического исследования заключается в выполнении следующих процедур:

1. Для начала включаем хабы на колесах.
2. Подвесить переднюю часть автомобиля на расстояние, пока колеса не будут оторваны от земли.
3. После этого нужно провернуть кардан, соединяющий передний мост с раздаточной коробкой.
4. Если при выполнении такой процедуры передние колеса не вращаются, то неисправность необходимо искать в самом мосту. Но если же, колеса вращаются при проворачивании кардана, то неисправность следует искать в самой раздатке.

Но это еще не все причины неисправностей функционирования переднего моста на внедорожнике УАЗ Патриот. Не включаться мост может по причине выхода из строя самого хаба в результате износа шлицов. Хабы в конструкции имеют мелкие шлицы, с помощью которых осуществляется зацепление устройства с внутренней втулкой, одеваемой на полуось. В результате истирания или обрыва шлицов, передача вращательного момента на колесную ступицу невозможна.

Если неисправен механизм переключения передач в раздаточной коробке, то следствием такой поломки будет невозможность включения переднего моста на внедорожнике УАЗ Патриот. Причиной неисправности раздаточной коробки является износ зубцов шестерней. Деформированная вилка включения повышенного или пониженного режима также является следствием неработоспособности полного привода и переднего моста.

Если при включении переднего моста происходит произвольное его отключение, то следствием такой ситуации является износ подшипников. Это подшипники, которые располагаются непосредственно в валах раздаточного механизма. В таком случае наблюдается перекос валов и неспособность их нормального функционирования. Но если обнаруживается, что подшипники не изношены, то причина самовольного отключения привода может скрываться в изнашивании фиксатора или пружины, посредством которых обеспечивается функционирование и включение раздаточной коробки.

Подводя итог, следует заметить, что прежде чем преодолевать брод или другие виды препятствий, необходимо убедиться в исправности полного привода. В противном случае внедорожник придется буксировать.

Технические характеристики УАЗ-3162 Симбир

— Тип кузова: 5‑дв. универсал (4+5‑мест.)- Компоновка: переднемоторная, полноприводная- Колёсная формула: 4×4

Двигатель УАЗ-3162 Симбир

— ЗМЗ-409.10 Бензиновый инжекторный- Объём: 2 693 см3- Максимальная мощность: 128 л. с., при 4400 об/мин- Максимальный крутящий момент: 217 6 Н·м, при 2500 об/мин- Конфигурация: рядный, 4-цилиндр.

Максимальная скорость УАЗ-3162 Симбир

— 130 км/ч

Объём бака УАЗ-3162 Симбир

— 2 х 43,5 литров

Расход топлива УАЗ-3162 Симбир

— 10,4 при 90 км/ч на 100 км

Экологический класс УАЗ-3162 Симбир

— Евро-2

Габаритные размеры УАЗ-3162 Симбир

— Длина: 4630 мм- Ширина: 2020 мм- Высота: 1950 мм- Клиренс: 210 мм- Колёсная база: 2760 мм- Колея задняя: 1445 мм- Колея передняя: 445 мм

Вес УАЗ-3162 Симбир

— Снаряженная масса, кг: 2040- Полная масса, кг: 2840

Грузоподъемность УАЗ-3162 Симбир

— 800 кг

Размер шин УАЗ-3162 Симбир

— 225/75/R16

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

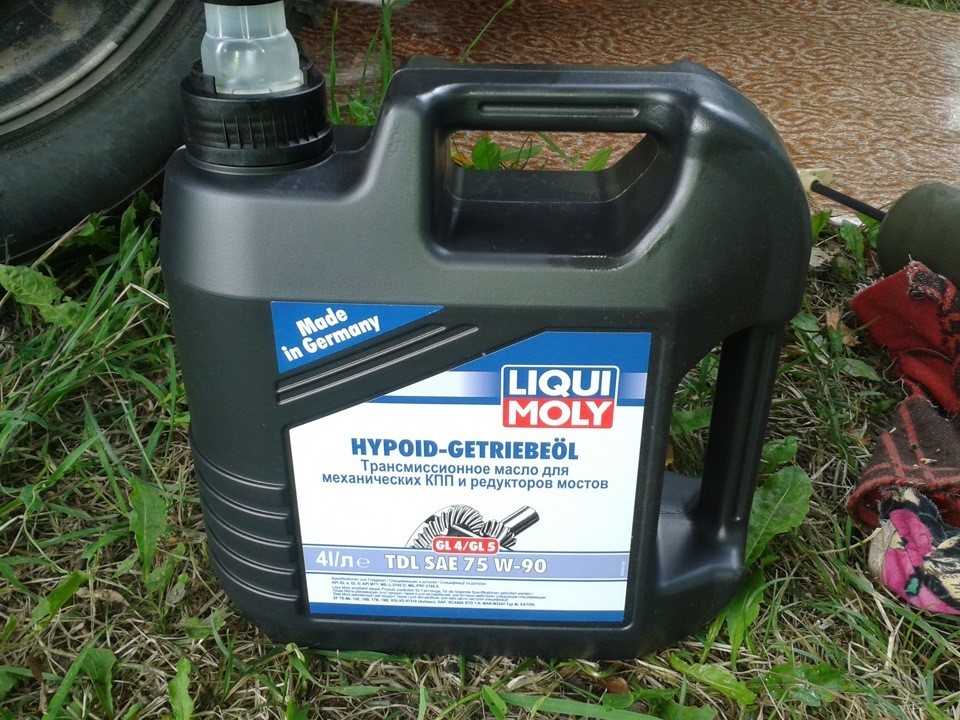

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Современные предложения от УАЗ

Внедорожник УАЗ Симбир отличается от предшественником наличием гидроусилителя, что значительно облегчает управление. Модели 3162 предлагают покупателю с так называемым полным пакетом, в котором есть и центральный замок, и тонированные стекла, и электростеклоподъемники. Также машину комплектуют и магнитолой, и кондиционером. Есть и такие изыски, как щеточные очистители фар, люк на крыше. Похоже, опыт работы над Симбиром был очень удачным, потому что с 2001 года производитель начал практиковать и работу под заказ. Есть люксовый вариант уаз самбир, фото его прекрасно демонстрируют шестиместное исполнение автомобиля, которое имеет индекс УАЗ-31622-100. В салоне – три ряда кресел, они раздельные между собой, и есть возможность их индивидуальной регулировки.

В продолжение разговора о сидениях нельзя не отметить, что процесс посадки и высадки пассажиров во внедорожнике Симбир стал гораздо проще. Да и сама поездка будет комфортной – места предостаточно. Боковая задняя дверь внедорожника увеличена, а водительское сиденье и переднее для пассажиров можно продольно регулировать. Также можно устанавливать спинку под нужным наклоном.

УАЗ Симбир может стать отличным транспортным средством не только для перевозки грузов, но и для ночлега. Первый вариант возможен, если разложить заднее сиденье. Также разложенные задние и передние сиденья организуют отличное спальное место.

Работает УАЗ Симбир на бензиновом двигателе, а многие единицы этих автомобилей оборудованы защитными решетками. Также используют в дизайне и хромированные пороги, а это вещь не только эстетичная, но и практичная.

Это был не последний вариант тюнинга Симбира. Устанавливали в этих машинах и силовые агрегаты Тойота. Этот ход способствовал улучшению динамических характеристик автомобиля. А в 2002-2003 годах была выпущена партия машин с турбодизелем ЗМЗ-5143.10. Также были запущены в производстве и партии, которые экспортировались. В этих моделях использовали итальянский дизель VM.

Техническое обслуживание

Техобслуживание моста УАЗ несложное и сводится к контролированию уровня смазочного материала и его доливе, замене. Второй момент заключается в проверке уплотнений на предмет протекания. Регулярно требуется проверять надежность креплений, особенно если машина используется в тяжелых дорожных условиях. Вовремя устраняйте осевые зазоры в подшипниках дифференциала.

Схема сборки и подключения

В ходе сборки конструкции не помните о нескольких особенностях:

1. Запрессовку втулки в цапфу производите заподлицо с торцом гнезда для шайбы. После окончания процедуры втулку нужно развернуть;
2. Одну упорную шайбу разместите внутри цапфы, вторую – в опоре. Проводные каналы для масла в упорных шайбах должны быть обращены к шарниру. Шайба закрепляется путем раскернивания в 3-4 местах;
3. В ходе монтажа шарнира в шаровую опору заложите смазку;
4. Шкворни, втулки обработайте жидкой смазкой.

Чтобы получить нужный осевой натяг, нужно подобрать определенное количество прокладок (но не менее пяти). Они устанавливаются на торцы корпуса кулака сверху и снизу. Их число должно быть одинаково. Войлочное кольцо сальника шаровой опоры пропитайте моторным маслом. Если есть возможность, после сборки проверьте мост на стенде. Если сборка произведена правильно, при торможении полуоси не должны нагреваться и чрезмерно шуметь. Течи через сальники, манжеты, болтовые соединения не допускаются.

Как разобрать мост

На первом этапе нужно снять тормозной барабан. Далее демонтируются хабы и ступицы. Попутно осмотрите подшипники, которые, возможно, износились, и придется покупать новые.

Далее:

1. Отверните шланг тормозной системы, он будет мешать, и снимите тормозной щит;
2. Вытащите ШРУС;
3. Демонтируйте поворотный механизм и хвостовик;
4. Разделите чулок на две части;
5. Извлеките пару с одной части моста и второй.

Разборка моста, когда авто в вывешенном положении

Устройство переднего моста УАЗ

В состав входит картер (иногда его называют чулком), дифференциал и главная передача. Задний и передний мосты принципиальных различий не имеют. Вся разница лишь в направлении резьбы кольца, отбрасывающего масло и находящегося в главной шестерне. Сегодняшнее устройство переднего моста УАЗ показано на картинке ниже. Опора, размещенная на кожухе, фиксируется пятью метизами. В опору впрессованы шкворневые втулки. Пара шкворней «занимается» удержанием кулака. Он же держит крышку картера колесных редукторов. На ней зафиксирована цапфа вместе с щитком, на котором – детали тормозной системы.

Шкворни не проворачиваются в кулаке благодаря стопорам штифтового типа. Сам кулак выполнен с предварительным натягом (0,02-0,1 мм). Регулировка моста УАЗ 469 осуществляется посредством прокладок. Место расположения – между рычагом поворота и накладкой (слева либо справа). Прокладки находятся между накладками и кулаком.

Схема моста

Одна из особенностей описываемого механизма в том, что он, помимо увеличения проходимости еще и поворачивает колеса. Для этого применяются шаровые шарниры Бирнфильда. В их полостях присутствует смазка, которую не нужно восполнять на протяжении всего срока службы. Кулаки, а также ось шкворней имеют наклон, что позволяет после выполнения поворота возвращать колеса в среднее положение. Основные плюсы балки (Спайсер):

• колея 1,6 м, что положительно сказывается на устойчивости авто;
• колеса поворачиваются на угол до 32 градусов, что придает машине улучшенную маневренность;
• вместо листовых рессор монтируется зависимая подвеска на пружинах;
• не надо заменять смазку в механизмах (кулаках);
• съемная крышка облегчает доступ к деталям в случае ремонта;
• дифференциал вместе с редуктором — в одном корпусе – это увеличивает жесткость и эксплуатационный ресурс;
• усовершенствованная шестерня-сателлит позволила снизить шум.

Особо стоит сказать о шарнирах, точнее стабилизации угловой скорости. Это конструкция, обеспечивающая стабильность вращения двух валов: ведущего и сопровождающего. В состав шарнира входит две вилки: в их гнездах – 4 шарика. В серединных секторах деталей есть пятый, нужный для установочных операций. В частности, центрирования вилки. Чтобы деактивировать передний привод, есть специальное приспособление, состоящее из муфты, болтов, шариков.

Отличительные особенности военной версии

Главная особенность переднего моста в армейском варианте – размещение редуктора. Он находится выше. Второй отличительный момент – передаточное число – 5,38. У гражданской версии УАЗ 469, 452, 3151, 3303 – 4,6 либо 5,125. Все эти характеристики увеличивают расстояние от нижней точки авто до поверхности дороги с 220 до 300 мм. Желающих по-быстрому заменить обычный мост на армейский ждет разочарование: без переделок это не получится. Причина в устройстве сошки, подвески. К тому же карданные валы различаются между собой по длине.

Настоящая «тачанка»!

Дизайн салона и кузова авто

В начале 2000 года с конвейера автоконцерна УАЗ сошла первая серийная модель внедорожника УАЗ Симбир. Его прототипом фактически является УАЗ 3160, колесная база которого была расширена до 2760 мм. Это позволило повысить грузоподъемность и увеличить пространство салона, а также положительно повлияло на плавность движения и устойчивость. Значительно доработан и улучшен дизайн машины.

Салон УАЗ Симбир заслуживает отдельного внимания, поскольку его детально переработали. Данная модель имеет немало преимуществ по сравнению с предшественниками благодаря увеличенному внутреннему объему. К тому же теперь УАЗ 3162 имеет отличный обзор с места водителя, не может не радовать площадь очистки стекла: щетки подходят вплотную к стойкам, поэтому не оставляют слой грязи.

Элегантный салон

Конструкция водительского и переднего пассажирского сидений автомобиля УАЗ 3162 Симбир позволяет полностью подстроить кресла под нужные параметры. Для этого есть регулировка по высоте, продольная и в области поясничного отдела. На просторном заднем сидении могут комфортно разместиться 3 взрослых человека. Если же его сложить, можно значительно увеличить и без этого огромный объем отсека для багажа. Разложив сидение совместно с передними креслами, получаем прекрасные спальные места.

Изменение установки заднего сиденья сделало намного удобней посадку и высадку пассажиров. На это повлияли и модификация конфигурации задних дверей, увеличение их размеров и добавление подножки откидного типа. В самом узком месте проем увеличился на 225 мм, а в широком на 180 мм. Открыв заднюю дверь, можно получить доступ к двум двухместным дополнительным откидным сиденьям, за счет чего вместимость УАЗ Симбир увеличивается до 9 человек.

Кузов УАЗ 3162 оснащен эффективной шумовиброизоляцией, через вентиляционный воздуховод тепло от системы отопления поступает к ногам пассажиров. Внешне уже сложно узнать в этом автомобиле тот УАЗ, к которому все привыкли. Чего только стоит необычное решение передней части машины. Выглядит она под стать европейским маркам: оригинальная конструкция решетки радиатора, измененные передние крылья, изящные бамперы, расширители колесных арок, молдинги, пороги и защитные дуги облицовки передка и фар. Вмонтирован люк в крыше, установлены противотуманные фары, фароочистители. Стекло задней двери УАЗ Симбир оборудовано электрообогревом и очистителем. На крыше имеются изящные рейлинги для багажника.

Техническое обслуживание моста Спайсер

Обслуживание моста «Спайсер» сводится к поддержанию уровня масла в картере и периодической его замене, контролю за состоянием всех уплотнений и креплений моста и своевременному устранению возникающих осевых зазоров в подшипниках шестерни и дифференциала.

Подробно операции обслуживания и ремонта мостов «Спайсер» изложены в Руководстве по техническому обслуживанию и ремонту автомобиля УАЗПатриот ИР-05808600.050-2005. Издание третье. 2007г.

Смотри так же:

• Ведущие мосты УАЗ с бортовыми передачами
• Передний мост автомобилей УАЗ
• Задний мост автомобилей УАЗ
• Описание гражданских мостов УАЗ
• Описание военных мостов УАЗ

Передний мост Спайсер развал, схождение

Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. А < Б на 1,5-3 мм.

Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у мостов «Спайсер» составляет a = 1� – 30′. Развал колёс оказывает влияние на износ шин. При развале до 2� износ будет не очень большим. При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.

В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением. При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах. Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Самое проблемное место моста

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Извлечение полуоси

Ремонт мостов УАЗа Буханки

УАЗ 3741 — это полноприводный отечественный грузопассажирский автомобиль, который в советское время выпускался под индексом УАЗ 452 и за характерную форму кузова носит название «Буханка». В заводской комплектации автомобиль имеет цельнометаллический кузов, а также рессорную подвеску и два ведущих моста с неблокирующимися дифференциалами, которые передают усилие на все четыре колеса.

Передний привод подключаемый, задний — постоянный. Мосты унифицированы с моделью 31512. Грузоподъемность Буханки — 850 кг. Клиренс составляет 22 см. Ремонт переднего моста 3741 требуется крайне редко, так как его конструкция довольно надежна. В основном ремонт сводится к замене ступичных подшипников, а также масла в дифференциале, шкворнях и шаровых. Однако иногда все же необходимо снимать мост. Это приходится делать своими руками, поскольку сервисные центры УАЗ работают далеко не везде.

Снятие неисправного агрегата

Порядок действий таков:

1. Сперва требуется установить упоры под задние колеса автомобиля.
2. После этого следует отсоединить левый и правый тормозные патрубки от шлангов, идущих к барабанам передних колес.
3. Затем нужно открутить крепящие тормозные шланги гайки и снять сами шланги.
4. Далее следует открутить гайки, крепящие нижние концы амортизаторов.
5. Открутить болты, соединяющие фланец ведущей шестерни с. передним карданом.
6. Затем следует расшплинтовать, открутить гайку шарового пальца сошки.
7. Отсоединить тягу от сошки.
8. Открутить гайки, которые крепят стремянки передних рессор, и снять стремянки с подкладками и накладками.
9. В конце нужно поднять за раму передок машины и вытащить из-под автомобиля мост.

Когда старый мост снят, можно перейти к установке новой детали, производя обратный порядок действий. Если нужно, то снятый агрегат разбирают, проводят его дефектовку, заменяют поврежденные части, после чего возвращают мост на место.

Исправление осевого люфта колеса

Этапы регулировки:

1. Поднимаем перед машины, предварительно поставив авто на ручник.
2. Демонтируем колесо.
3. Откручиваем крепящие сальник шаровой болты.
4. Проверяем осевой люфт, покачивая конструкцию вверх-вниз.
5. Откручиваем несколько болтов верхней накладки шкворня и снимаем накладку.
6. Вытаскиваем самую тонкую прокладку, ставим накладку обратно.
7. Выполняем те же действия с нижней накладкой шкворня.
8. Закручиваем болты и проверяем результат. Когда люфт устранен, прикручиваем обратно колесо и сальник — и ездим. Если люфт остался, регулируем заново, снимая более толстые прокладки.

Основные неисправности переднего моста

Список всех возможных неисправностей переднего моста достаточно обширен, к основным относится: срыв резьбы крепления колес, разбитые места посадки подшипников или неправильная их регулировка, износ шкворней втулок, изгиб балки, а так же погнутая балка, все это приводит к нарушению установочных углов колеса и в результате управление автомобилем затрудняется.

Симптомы, причины и способы устранения неисправности переднего моста

Симптом: постоянный шум при работе моста
Причина неисправности	Способ устранения неисправности
Большой износ подшипников дифференциала или нарушенная регулировка	Замена изношенных подшипников или регулировка старых
Большой износ или повреждение подшипников редуктора	Ремонт редуктора с заменой изношенных частей или полная замена редуктора
Нехватка масла в картере моста	Проверьте уровень масла, подлейте если есть необходимость, проверьте на утечки
Повреждение подшипника внутреннего шарнира	Замена подшипника
Симптом: шум при интенсивном разгоне или торможении
Причина неисправности	Способ устранения неисправности
Проблема в регулировки зацепления шестерен главной передачи	Отрегулировать зацепление
Нарушен боковой зазор зацепления шестерен главной передачи	Отрегулировать зазор зацепление
У ведущей шестерни наблюдается увеличенный зазор	Отрегулировать зазор, возможно потребуется замена подшипников
Симптом: при начале движения наблюдается стук
Причина неисправности	Способ устранения неисправности
Отверстие под ось сателлитов в коробке дифференциала изношена	Ремонт или замена коробки дифференциала и оси сателлитов
Симптом: постоянная теч масла
Причина неисправности	Способ устранения неисправности
Изношенны или повреждены сальники	Замена сальников на новые
Поврежден сальник в корпусе шарнира	Замена сальника на новый
Повреждены внутренние прокладки или ослабли крепления крышки внутренних шарниров	Проверьте гайки и болты, если требуется замените прокладки на новые

Отдельного стоит выделить неисправность выключателя переднего моста, потому что не все обращают на него внимание, а проблем он доставить автовладельцам может достаточно
