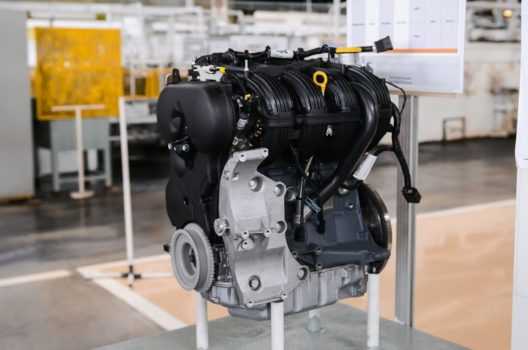

Двигатель ваз 21129 1.6 16v 106 л.с: характеристики, надежность, расход, сервис, поломки и ресурс

Справочные данные

Основные данные по агрегату собраны в следующую таблицу.

Блок цилиндров(БЦ) применяется литой, чугунный. Полости для охлаждения образуются непосредственно во время литья, но каналы для подачи выполнены методом сверления. В нижней части БЦ расположено 5 опор коренных подшипников КВ (коленчатого вала), при этом крышки данных подшипников имеют порядковый номер, начиная от шкива КВ и не являются взаимозаменяемыми между собой.

Отверстия под болты крепления маслозаборника расположены в крышке второго коренного подшипника. Материал изготовления вкладышей — сталеалюминиевый сплав.

Шатунно-поршневая группа (ШПГ) применяется такая же, как и на 21127 двигателе, облегченная с графитовым напылением на юбки поршней. Хоть у них на дне и выполнены специальные проточки под клапана, они не достаточно большие для исключения их контакта при обрыве ремня ГРМ. При этом на MMAC-2018 АВТОВАЗ заявил, что в автомобилях 2019 модельного ряда эту давнюю проблему решат и это исключит дорогостоящий ремонт из-за несвоевременности обслуживания газораспределительного механизма.

Колец как и прежде — по 3 на поршень. Два из них — компрессионных и одно — маслосъемное с пружинным расширителем. Но одно отличие все же есть — кольца стали тоньше, благодаря чему удалось снизить трение, а значит повысить КПД двигателя(снижение расхода, повышение мощности).

Пальцы, зафиксированные двумя стопорными кольцами, плавающего типа.

Шатуны применяются «колотые», в верхней головке которых запресована втулка из сталебронзового сплава. Крышки устанавливаются только в одном положении и не являются взаимозаменяемыми.

Масляный насос приводится в движение за счет привода от переднего конца коленчатого вала. В работе маслонасоса тоже нет никаких изменений — он забирает масло из поддона картера при помощи маслоприемника и под давлением подает его в каналы смазки двигателя. Уровень в поддоне контролируется при помощи специально установленного щупа. В системе смазки установлен обязательный элемент — фильтр с обратным клапаном и бумажным фильтрующим элементом. Благодаря обратному клапану исключено вытекание масла из каналов обратно в поддон после остановки двигателя.

В новых модификациях 21129 инженеры добавили форсунки для масляного охлаждения внутренних поверхностей поршней. Это должно увеличить их ресурс. Также имеются специальные каналы в теле коленчатого вала, благодаря которым шатунные шейки не испытывают масляного голодания.

Все технологические отверстия в каналах закрыты при помощи стальных штампованных заглушек.

Охлаждение

Мотор имеет жидкостную систему охлаждения. Это позволяет использовать его под высокой нагрузкой независимо от температуры окружающей среды. В блоке цилиндров выполнена рубашка охлаждения. Она представляет собой каналы, по которым циркулирует охлаждающая жидкость.

Движение жидкости осуществляется принудительно при помощи помпы. Водяной насос имеет ременной привод от коленчатого вала силового агрегата. Жидкость охлаждается в радиаторе. Принудительное движение воздушной массы через соты радиатора осуществляется вентилятором.

Для быстрого прогрева силовой установки в зимнее время года, система охлаждения оборудована термостатом.

При низкой температуре охлаждающей жидкости он перекрывает большой круг циркуляции. После достижения необходимой температуры термостат открывает большой круг циркуляции.

Неисправности

Двигатели ВАЗ 21124 обладают тем же набором характерных недостатков, свойственных всем вазовским моторам. Чаще всего встречаются:

Подсос воздуха через шланги вентиляции картера и шланг, соединяющий впускной трубопровод и вакуумный усилитель тормозов.

Поменять датчик холостого хода; поменять поврежденные шланги; подтянуть хомуты крепления шлангов.

Если не помогает, проверить исправность системы впрыска топлива.

Мотор не развивает полной мощности.
Дроссельная заслонка открывается неполностью. Сломан датчик дроссельной заслонки. Воздушный фильтр засорен. Некачественное топливо.
Отрегулировать привод дроссельной заслонки; поменять неисправный датчик; поменять воздушный фильтр.

Повышенный расход топлива.
Протечки топлива в соединениях. Сломаны форсунки и/или система зажигания. Повышенное сопротивление движению авто.
Залить качественное топливо; проверить и при необходимости подтянуть хомуты крепления. Поврежденные детали заменить; проверить работу системы управления мотором и впрыска топлива; проверить углы установки передних колес, работу тормозной системы и давление в шинах.

Справочные данные

Основные данные по агрегату собраны в следующую таблицу.

Блок цилиндров(БЦ) применяется литой, чугунный. Полости для охлаждения образуются непосредственно во время литья, но каналы для подачи выполнены методом сверления. В нижней части БЦ расположено 5 опор коренных подшипников КВ (коленчатого вала), при этом крышки данных подшипников имеют порядковый номер, начиная от шкива КВ и не являются взаимозаменяемыми между собой.

Отверстия под болты крепления маслозаборника расположены в крышке второго коренного подшипника. Материал изготовления вкладышей — сталеалюминиевый сплав.

Шатунно-поршневая группа (ШПГ) применяется такая же, как и на 21127 двигателе, облегченная с графитовым напылением на юбки поршней. Хоть у них на дне и выполнены специальные проточки под клапана, они не достаточно большие для исключения их контакта при обрыве ремня ГРМ. При этом на MMAC-2018 АВТОВАЗ заявил, что в автомобилях 2021 модельного ряда эту давнюю проблему решат и это исключит дорогостоящий ремонт из-за несвоевременности обслуживания газораспределительного механизма.

Последствия обрыва ремня ГРМ

Колец как и прежде — по 3 на поршень. Два из них — компрессионных и одно — маслосъемное с пружинным расширителем. Но одно отличие все же есть — кольца стали тоньше, благодаря чему удалось снизить трение, а значит повысить КПД двигателя(снижение расхода, повышение мощности).

Пальцы, зафиксированные двумя стопорными кольцами, плавающего типа.

Шатуны применяются «колотые», в верхней головке которых запресована втулка из сталебронзового сплава. Крышки устанавливаются только в одном положении и не являются взаимозаменяемыми.

Масляный насос приводится в движение за счет привода от переднего конца коленчатого вала. В работе маслонасоса тоже нет никаких изменений — он забирает масло из поддона картера при помощи маслоприемника и под давлением подает его в каналы смазки двигателя. Уровень в поддоне контролируется при помощи специально установленного щупа. В системе смазки установлен обязательный элемент — фильтр с обратным клапаном и бумажным фильтрующим элементом. Благодаря обратному клапану исключено вытекание масла из каналов обратно в поддон после остановки двигателя.

В новых модификациях 21129 инженеры добавили форсунки для масляного охлаждения внутренних поверхностей поршней. Это должно увеличить их ресурс. Также имеются специальные каналы в теле коленчатого вала, благодаря которым шатунные шейки не испытывают масляного голодания.

Все технологические отверстия в каналах закрыты при помощи стальных штампованных заглушек.

Подача топлива.

Регулятор Давления Топлива

Надеюсь, не нужно разъяснять, как важно поддерживать в рампе форсунок постоянное давление топлива. И, если при обычной городской езде штатного регулятора давления топлива вполне хватает, на высоких оборотах возникает ситуация, когда постоянно открытые форсунки приводят с общему снижению давления в рампе

Как следствие – снижение топливоподачи, плохой распыл, сбой в расчетах и пр. Поэтому при форсировании двигателя имеет смысл увеличить давление на 0,5 – 1 атм., в зависимости от степени форсировки двигателя. Естественно, что при этом необходимо скорректировать программу впрыска, что бы обеспечить правильный состав смеси. В последних “переходных” моделях и новых двигателях ВАЗ объемом 1,6 литра применена безсливная система, РДТ находится в баке в сборе с бензонасосом и работает с более высоким давлением 3,8 Атм.

Форсунки. При форсировании мотора вполне может сложиться ситуация, когда производительности (количество пропускаемого топлива) может просто не хватить. В таком случае потребуется замена форсунок на более производительные или установка второго ряда форсунок. Второй вариант довольно сложен и трудоемок, хотя и возможен даже на стандартном блоке “Январь 5.1”, поэтому проще, все же установить более производительные форсунки, с производительностью от +15% до +50% (общедоступные форсунки от автомобилей ГАЗ применять нежелательно, т.к у них один плюс – большая производительность, все остальные – минусы, и самые жирные – быстродействие и нелинейная хар-ка в начале диапазона, там, где у ВАЗа ХХ.) Характеристики форсунок

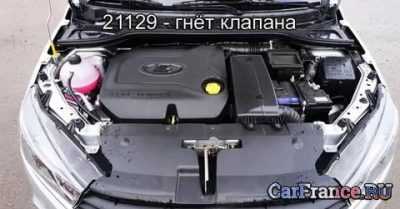

Гнет ли клапана на новой весте

Пропустить и перейти к содержимому 06 сентябрь 2021 LadaOnline 88 110 98

На современных двигателях ВАЗ при обрыве ремня газораспределительного механизма клапана «встречаются» с поршнем, что вызывает критические повреждения и требует дорогостоящего ремонта. В связи с этим АвтоВАЗ решил модернизировать линейку моторов, установив новые поршни, которые исключат подобные повреждения, пишет CARscope.ru со ссылкой на свои источники.

Поставщик завода, компания Federal Mogul, освоила производство поршней с выточками (лунками, цековками) в днище. Моторы с такими поршнями в народе называют «безвтыковыми», то есть при обрыве ремня ГРМ клапаны не «втыкаются» в поршни, в днищах которых на этот случай предусмотрены специальные проточки.

Новая поршневая группа предназначена для целого ряда 1,6-литровых двигателей, которые устанавливаются на модели Lada Granta, Kalina, Largus, Vesta, XRAY:

• ВАЗ-11186 (8 кл., 87 л.с.)
• ВАЗ-21126 (16 кл., 98 л.с.)
• ВАЗ-21127 (16 кл., 106 л.с.)
• ВАЗ-21129 (16 кл., 106 л.с.)

Для 1,8-литрового двигателя с индексом ВАЗ-21179 доработанная поршневая группа не предусмотрена.

Обн.29.08.18: За день до открытия ММАС-2018 представители АвтоВАЗа представили СМИ обновленное семейство Lada Granta. Теперь на всех двигателях «Гранты» — и 8-клапанных, и 16-клапанных применяют «безвтыковые» поршни, то есть, с проточками, куда «проваливается» клапан в случае если порвётся ремень ГРМ, а поршень, толкаемый вверх по инерции пойдёт ему навстречу. Об этом Колеса.Ру сообщил Никита Гладкий (менеджер по продукту).

Обн.04.09.18: Сайт лада.онлайн уточнил информацию в официальной группе LADA в ВК. Ответ:

На автомобили LADA установлены двигатели с безвтыковыми поршнями

Чип-тюнинг своими руками

Чип-тюнинг ВАЗ 21124, как и других автомобилей, предполагает прошивку заводского двигателя распредвалами. Чтобы не навредить своему «железному коню», предпочтительно доверить выполнение подобного совершенствования профессионалам, то есть обратиться за помощью в специализированный центр. Однако разобравшись в этой процедуре, можно самостоятельно тюнинговать машину.

Разъёмы для проведения тюнинга

Принцип выполнения чип-тюнинга посредством распредвалов Стольников 8.9/280либо Нуждинов 8.85/273 своими руками заключается в следующем: в систему ВАЗ производится установка прямоточной выхлопной системы (коллектор 4-2-1), ресивера и заслонки 54–56 мм. Это способствует увеличению мощности двигателя.Повысить эффективность мотора поможет также замена штатного поршня на облегчённый от Лады Приора. Таким образом, в системе производятся изменения, влекущие за собой снижение расхода топлива и повышение мощности силового агрегата.

Если мощностьпосле вышеперечисленных манипуляций по-прежнему не будет устраивать, можно установить широкофазныйраспредвал и модернизировать головку блока цилиндров. К тому же любители езды на высоких скоростях могут дополнить авто компрессором и четырёхдроссельными пусковыми турбинами, необходимыми для стабильной работы двигателя и увеличения чувствительности педали «газ».

Работает это следующим образом: каждому цилиндру мотора достаётся одна из дроссельных заслонок, что обуславливает устранение резонансных колебаний воздуха и как результат стабильное функционирование двигателя с низов и до верхов

В этом случае внимание следует обратить на то, что кроме такой дроссельной системы, понадобится:

• специальный коллектор;
• дудка;
• фильтр нулевого сопротивления;
• регулятор давления топлива;
• датчик абсолютного давления;
• прошивкасистемы под четырёхдроссельный двигатель.

После того как чип-тюнинг ВАЗ 21124 буде проведён, мощность двигателя увеличиться до 180–200 л.с.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

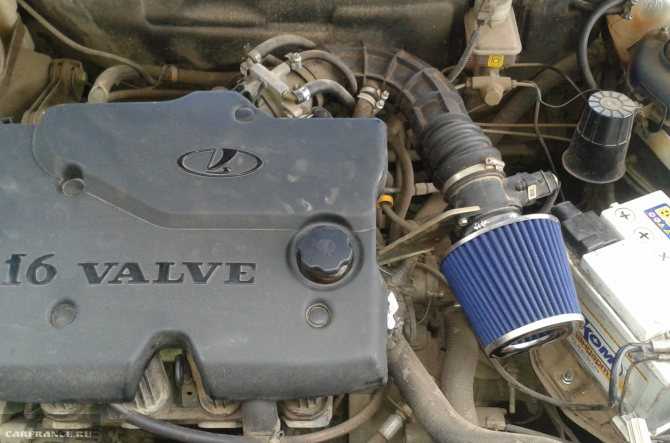

Монтаж фильтра нулевого сопротивления

Фильтр нулевого сопротивления или просто «нулевик», монтируется вместо воздушного фильтра и его корпуса. Он предназначен для уменьшения сопротивления входящего воздуха в систему. Большая пропускная способность фильтра, позволяет увеличить мощность двигателя на пару процентов. Помните, что правильный выбор фильтра и пропитки для него – залог правильной работы двигателя.

Такой тюнинг является одним из самых доступных.

Каналы и клапана

• Выпускные и впускные каналы предполагается шлифовать, увеличивая диаметр на впуске, и не изменяя на выпуске. Убираем все неровности и различные стыки которые способны каким-либо образом затормозить движение потока.
• Клапана – лучше использовать специальные облегчённые либо увеличенного диаметра. Также предполагается использование наиболее жёстких или спортивных пружинок, а также облегчённых тарелок клапанов.

Отличие облегчённого клапана (слева) от обычного.

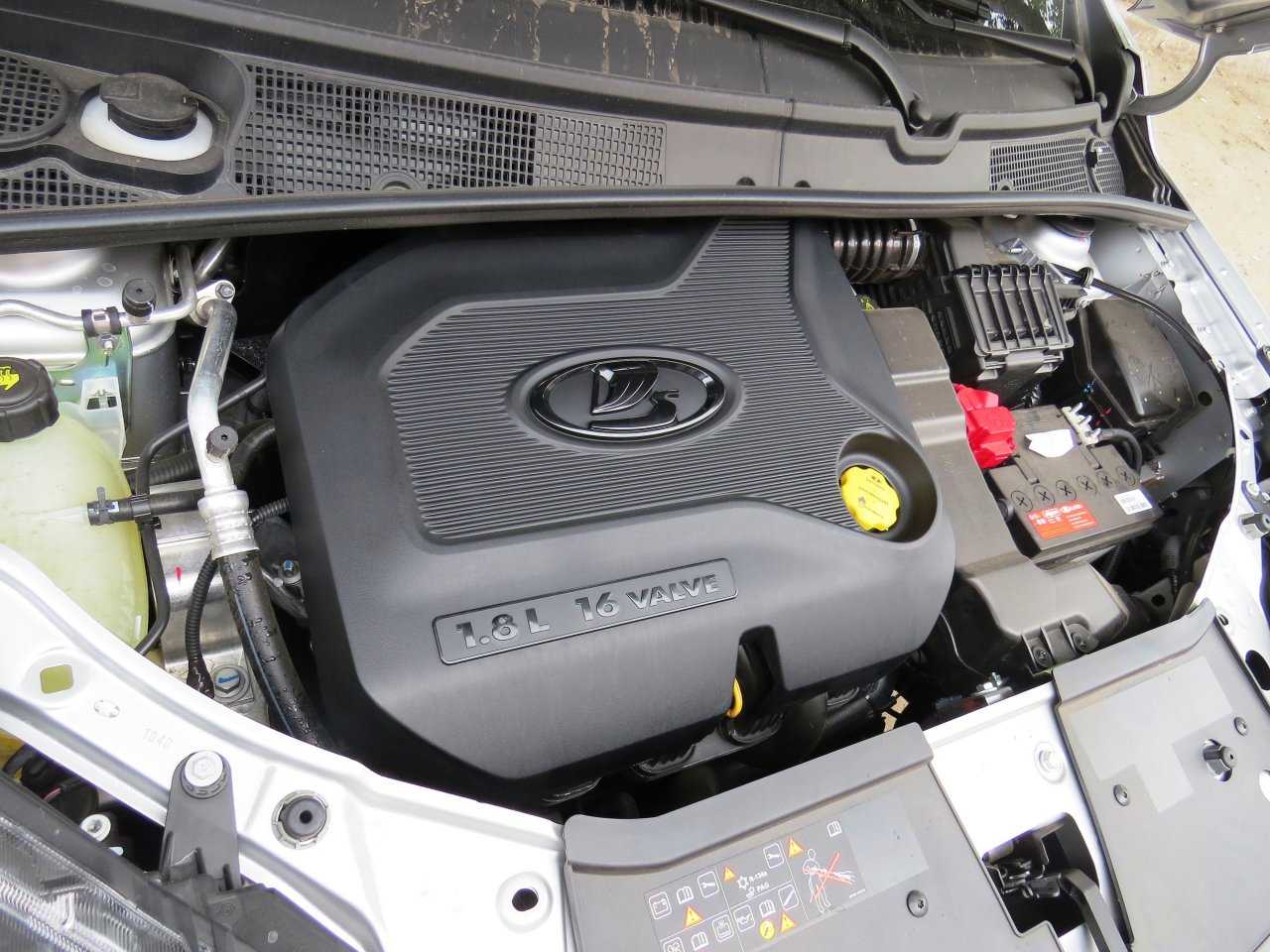

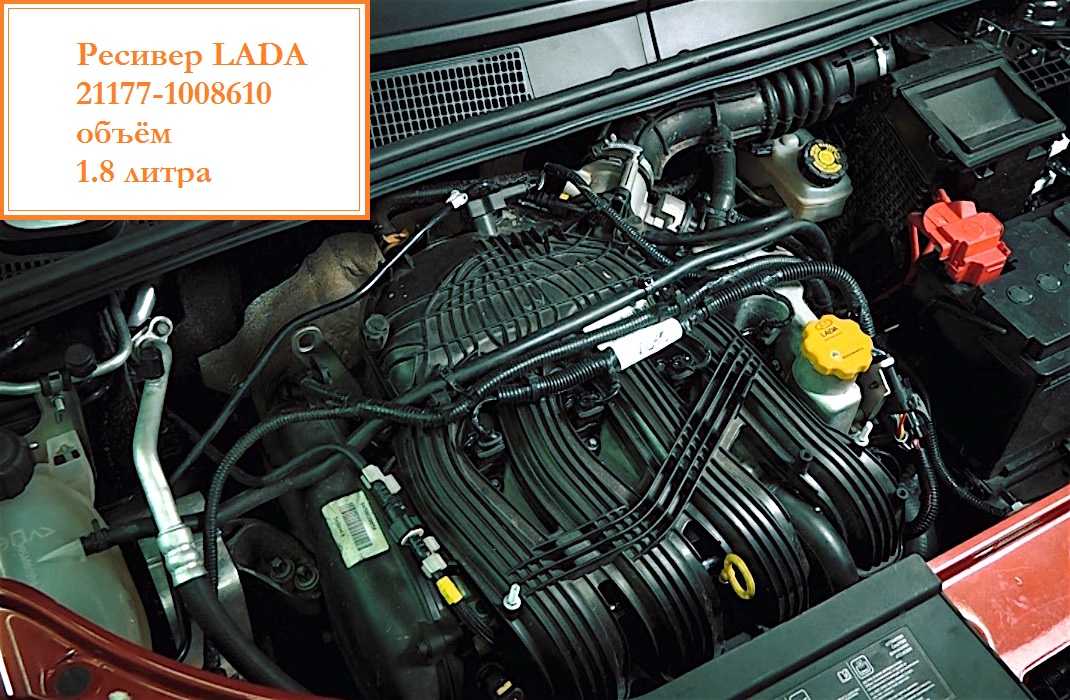

Мотор ВАЗ 21179

Этот вариант мотора стал первым в линейке с объёмом 1.8 л. выпускается с 2021 г. Внешне похож на конкурентов, но внутри масса конструктивных особенностей, характерных для модели 179. Веста с установленным 21179 двигателем объёмом в 1.8 л. имеет гораздо динамичен и мощнее менее продуктивных коллег по цеху.

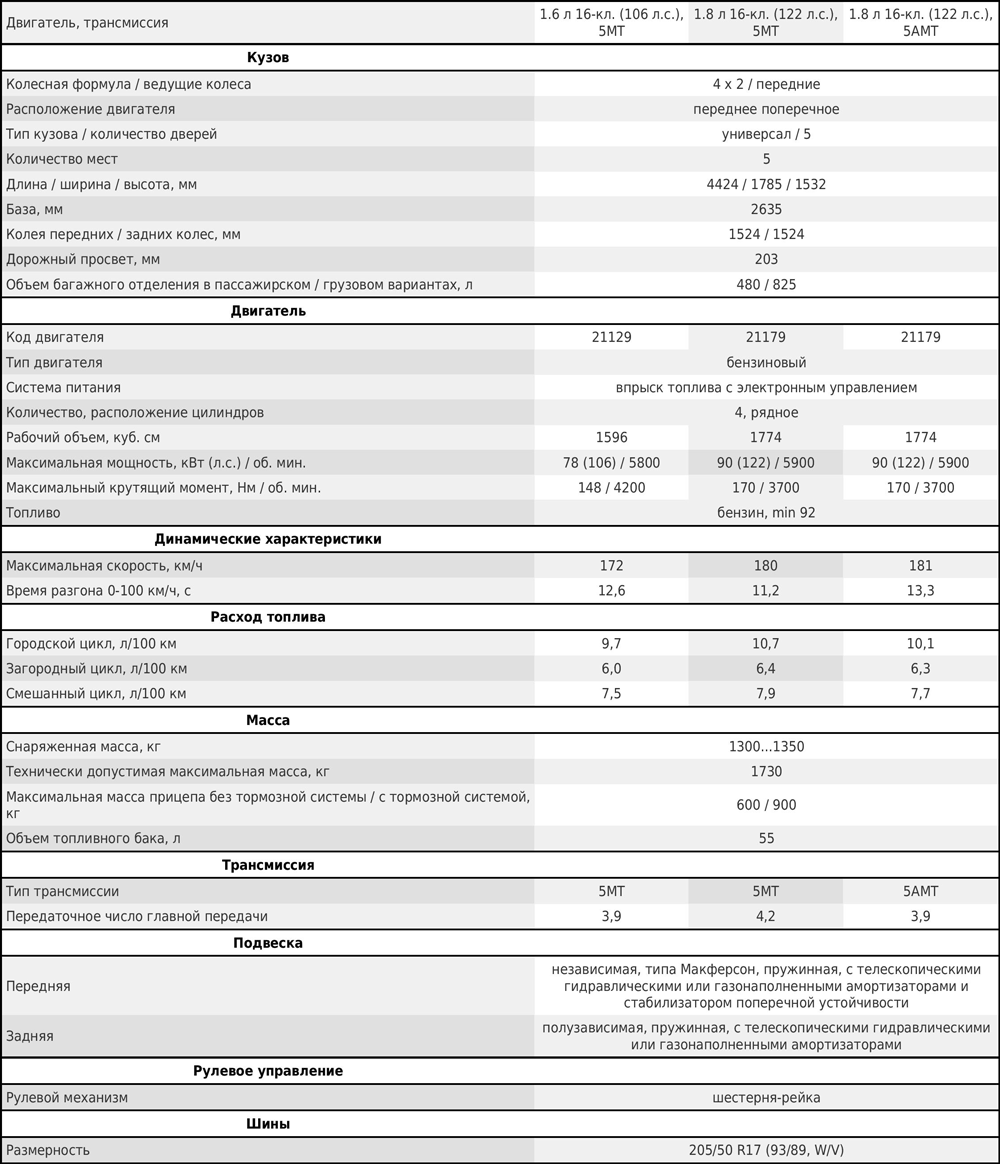

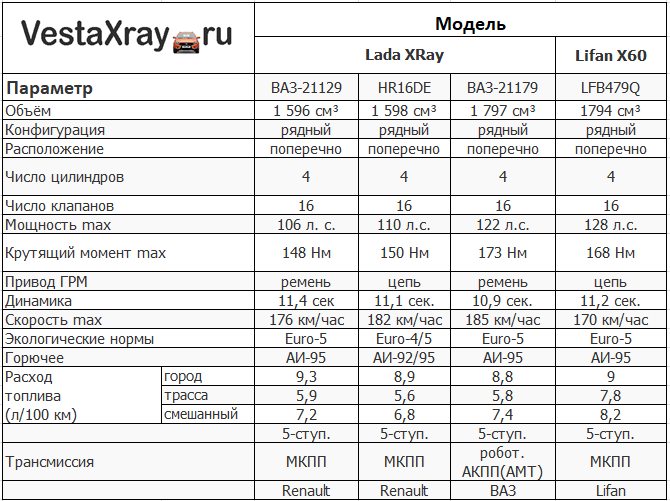

Характеристика 21179 двигателя:

Мощность — 122 лошадиных силы, крутится до 6050 об.мин. Самый мощный из свей линейки. Объём — 1.8 л. Собирается селективным конвейерным способом. Тип привода и ГРМ — установлено немецкое устройство от компании INA для натяжения ремня зубчатого типа. Замена ремня потребуется примерно через 90 тыс. км. Характеристики крутящего момента — 170/3750. Масса мотора- 110,1 кг. Выше, чем у конкурентов, но не заметна разница. Материал блока чугун. Электронная система зажигания, контролируемая процессором. Используемое горючее — аналогично предыдущему варианту, бензин АИ-95. До 100 км/ч с использованием 179 двигателя машина разгонится за 12 сек. Расход горючего: в городе — 10 л, смешанный тип перемещения — 8 л, на трассе — 7 л. Токсичность — Euro5. Не отличается от других, несмотря на значительно отличающиеся параметры. Ходовой ресурс установлен на уровне в 300 тыс. км., значительно превышает аналогичный показатель у 129 модели.

В качестве достоинств мотора отметим следующее: — 179 мотор устанавливается на долгожданный многими автолюбителями Лада Веста Кросс. Мощности и ходовых характеристик достаточно чтобы не испытывать проблем с вождением; — быстрая и уверенная езда и старт со светофора;

— конструктивная особенность для изменения фаз распределения газа; — применены облегченные и увеличенные впускные (31 мм) и выпускные (28 мм) клапаны; — используется стандартная трансмиссия амт ВАЗ. Часть узлов выполнена не в России, будучи изготовленной ведущими автопроизводителями. Например, клапана делаются компанией Mahle, а кислородный датчик делается Bosch.

Недостатки мотора в большем расходе топлива и масла по сравнению с двумя другими силовыми установками. Гнёт клапана (как другие варианты в линейке), в высоком уровне шума при работе на любой передаче. Последнее обстоятельство характерно для моторов, установленных в Ладе Веста.

https://youtube.com/watch?v=dxoUBU47Gqg

Неисправности: причины, устранение

Несмотря на то, что 16 клапанный двигатель 21129 с регулируемыми потоками воздухозабора и гидрокомпенсаторами клапанных зазоров считается очень надежным силовым приводом, неисправности все же случаются:

Достоинства и недостатки

• Экономия горюче-смазочных материалов. Двигатель 21129 имеет низкий расход топлива и смазочного материала. Таких показателей удалось достичь благодаря новой прошивке;
• Повышенная мощность. Максимальная мощность мотора составляет 106 лошадиных сил. При тюнинге существует возможность повысить этот показатель;
• Соответствие европейским стандартам экологичности. Более полное сгорание топлива в камере позволяет не только улучшить технические показатели, но и повысить класс экологичности до стандарта Евро 5;
• Улучшенное дополнительное оборудование. Производитель установил на двигатель лада Х рей и других моделей модернизированный генератор постоянного тока и улучшенные подушки крепления;
• Надежность и ресурс двигателя 21129. Производителем заявлен моторесурс силовой установки 200000 км.

• При обрыве ремня поршень, двигаясь к верхней мертвой точке, сгибает открытые клапана;
• Высокая стоимость обслуживания и ремонта связи с наличием дорогостоящих деталей зарубежного производства;
• Плохое качество термостата системы охлаждения. Мотор долго прогревается в зимнее время года;
• Необходимость в использовании качественного топлива и дорогостоящих смазочных материалов.

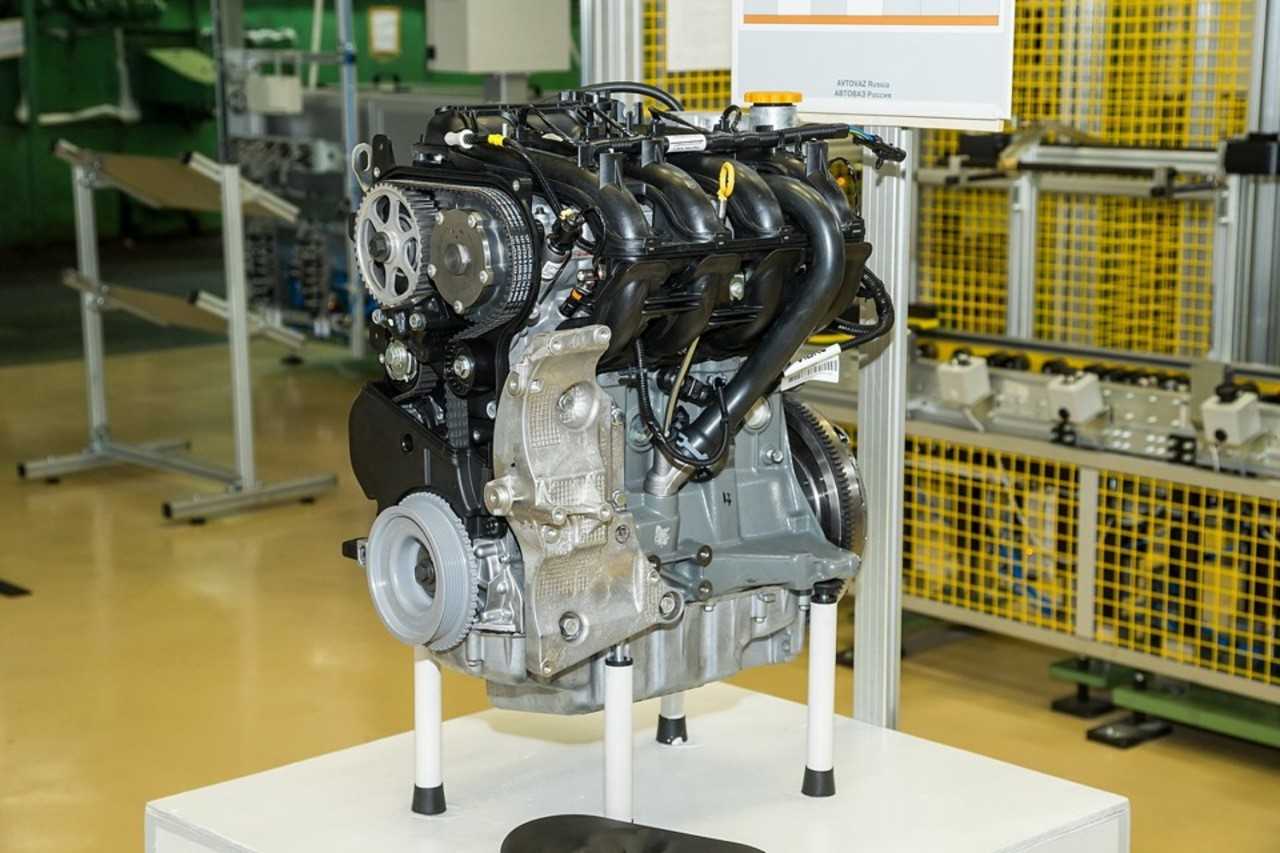

Характеристики двигателя 21127

Никаких кардинальных изменений в двигателе не планировалось изначально, поэтому схема двигателя (блок, ГБЦ, ГРМ и выпускной коллектор) осталась прежней. Чтобы увеличить мощность мотора, конструкторы использовали бюджетную схему тюнинга:

• отказались от датчика массового расхода воздуха;

В мануал добавлено описание работы системы инерционного механического наддува, и параметров ДВС. Два новых датчика считывают показания воздушного потока, подают сигнал в бортовую систему ЭБС, которая регулирует впуск воздуха для обогащения/обеднения топливной смеси.

После того, как изготовителем мотора 21127 была произведена промышленная форсировка предыдущей версии 21126, технические характеристики силового привода изменились в лучшую сторону:

Тюнинг

Благодаря типовой конструкции мотор 21129 обладает потенциалом 150 л.с. наиболее популярна модернизация ДВС следующими способами:

• тюнинг блока и ГБЦ – расточка цилиндров до 88 мм максимум, шлифовка каналов головки, установка легких поршней;
• тюнинг впускного тракта – заслонка 54 мм вместо штатной, фильтр с нулевым воздушным сопротивлением;
• тюнинг выпускного тракта – паук на выходе;
• модернизация ГРМ – модификация 8.9 распределительных валов Стольников с обязательной регулировкой фаз.

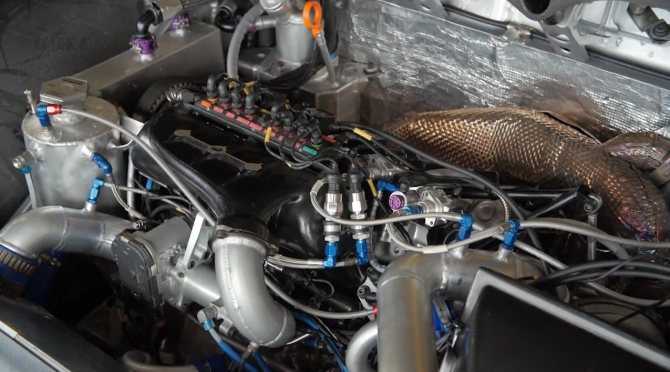

Турбируют моторы ваз роторными компрессорами, нагнетателями или механическими турбинами. Однако инерционный механический наддув уже имеется внутри штатного ресивера, поэтому данный вариант экономически невыгодный.

Таким образом, в двигателе 21129 достигнут стандарт Евро-5 без увеличения мощности и особых конструкционных изменений базового варианта 21127. Использован блок управления М 86 следующей версии прошивки. Клапаны не защищены от изгиба поршнями, общая оценка пользователями на уровне +4.

Тюнинг «желтого железа»

Ваз 21124 включает тюнинг «желтого железа», в котором устанавливаются стабилизаторы (для поворотливости), усилители и растяжки (для устойчивости на дорогах). Однако будьте осторожны с подделками данных деталей, в худшем случаи они навредят автомобилю, а в лучшем случаи Вы выкинете на ветер огромные деньги.

Почувствуйте себя настоящим водителем кольцевых гонок с «хэтчбеком» ВАЗа 21124. Все что Вам нужно, это установить дополнительные детали: шильдик (символы) на рукоятке авто, неоновую подсветку под днище авто, воздухозаборник на капот и крышу. Мощности машине добавит установка переднего и заднего бампера с аэродинамическим обвесом.
